Jak oszukać zmieniarkę do płyt?

[Silver_1]

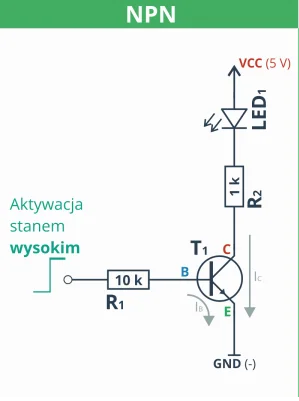

Cześć! mam w planie "oszukać" swój odtwarzacz CD,  chcę zrobić obsługę tego sprzętu zwykłym pilotem do telewizora. Przyciskając w układzie switch na płytce steruje się urządzeniem, ale nie są to połączenia z masą. Podpiąłem tranzystor BC547 jako przełącznik tak jak na schemacie ( ten rezystor 1K jest dla diody więc go nie dawałem) żeby zwierał ze sobą nóżki przyisku  ale to mi nie działa. Jak mam to zrobić żeby ta grająca skrzynka myślała że wciskam przycisk ? Sygnał szedł by z mikrokontrolera przez impuls do tranzystora. Sam układ odbiornika diody IR działa bo sprawdzałem na diodach, ale tranzystory ciut się opierają..

Edytowano Październik 28, 2020 przez Silver_1

[konsajoncy]

Cześć, a R1 pozostał 10k? W sensie zamiast tego przycisku wlutowałeś ten układ?

[deshipu]

To bardzo zależy od tego do czego i jak ten przycisk jest podłączony. Bez sprawdzenia tego raczej nie bardzo jest co zgadywać. Więc albo znajdziesz schemat swojego odtwarzacza, albo zrekonstruujesz tę jego część z natury.

[Treker (Damian Szymański)]

W ekstremalnie prostej wersji możesz też w miejsce przycisku podłączyć przekaźnik i zwierać tak styki, które wcześniej były pod przyciskiem. Nie będzie to jednak zbyt eleganckie 😉

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Silver_1]

Jeśli chodzi o przycisk,  do nóżek które się zwierają przylutowałem tranzystor żeby można było nadal manualnie obsługiwać ten odtwarzacz

A jeśli chodzi o schemat, szczerze mówiąc nie sądziłem że znajdę, ale jest cała instrukcja obsługi włącznie ze schematami. Mój model to cdp-c301m. Okazuje się też że ta zmieniarka nie jest wcale pierwszej młodości



sony_cdp-c301m_cdp-c305m_cd_player.pdf

Edytowano Październik 29, 2020 przez Silver_1

[ethanak]

21 minut temu, Treker napisał:

możesz też w miejsce przycisku podłączyć przekaźnik

Kiedyś (zeszłe tysiąclecie) stosowałem podobne rozwiązanie. Sęk w tym, że wtedy można było bez problemu dostać subminiaturowe przekaźniki sygnałowe (takie coś jakieś dwa razy większe od np. BC158). Niestety - mimo długich poszukiwań w ostatnich latach ich nie znalazłem 😞

[deshipu]

Nie napisałeś o który dokładnie przycisk chodzi, ale wygląda na to, że tam jest matryca przycisków, a nie po prostu przyciski na pinach i masie. Teraz wypadałoby zmierzyć w którą stronę ta macierz jest skanowana.

[Silver_1]

Chcę sterować wszystkimi podstawowymi przyciskami takimi jak Play, Stop, Przewiń kawałek, cofnij kawałek, lub poprostu te przyciski które sobie wybiorę.



7 minut temu, deshipu napisał:

Teraz wypadałoby zmierzyć w którą stronę ta macierz jest skanowana.

Mógł byś jaśniej 🙂 ?

[deshipu]

2 godziny temu, Silver_1 napisał:

Mógł byś jaśniej 🙂 ?

Gdzie jest plus a gdzie minus.

[marek1707]

EDIT: Po namyśle zmieniam zdanie:

Matryca z jednej strony jest ściągana opornikami do masy a przez diody dostaje stany "1". Z drugiej procesor podczytuje to co wróciło i jeśli gdzieś pojawi się jedynka to odpowiedni tact-switch jest zwarty. Jeśli tak jest, to ja bym się nie bawił tylko wstawił transoptor z wyjściem tranzystorowym - to zadziała na pewno. Niestety potrzebny jest jeden na każdy konieczny do działania przycisk, za to mamy izolację od urządzenia i brak konieczności wyciągania wspólnej masy:

https://shop.tvsat.com.pl/pl/p/1szt-Transoptor-TIL117-DIP6-TEXAS/10729

Można też pokusić się o podłączenie wszystkich 7 linii z kabla klawiatury (i masy GND zmieniarki) do procesorka i "odpowiadanie" w czasie rzeczywistym na proces skanowania. Wystarczyłoby wykrywać stany wysokie na odpowiednich wierszach i odpowiadać stanem wysokim na żądanej kolumnie. Taki program mógłby emulować dowolny przycisk.

Edytowano Październik 29, 2020 przez marek1707
