Błąd pomiaru temperatury DS18b20 przy dwóch czujnikach przy sterowaniu przekaźnikami


boy_mackenzie

Pomocna odpowiedź

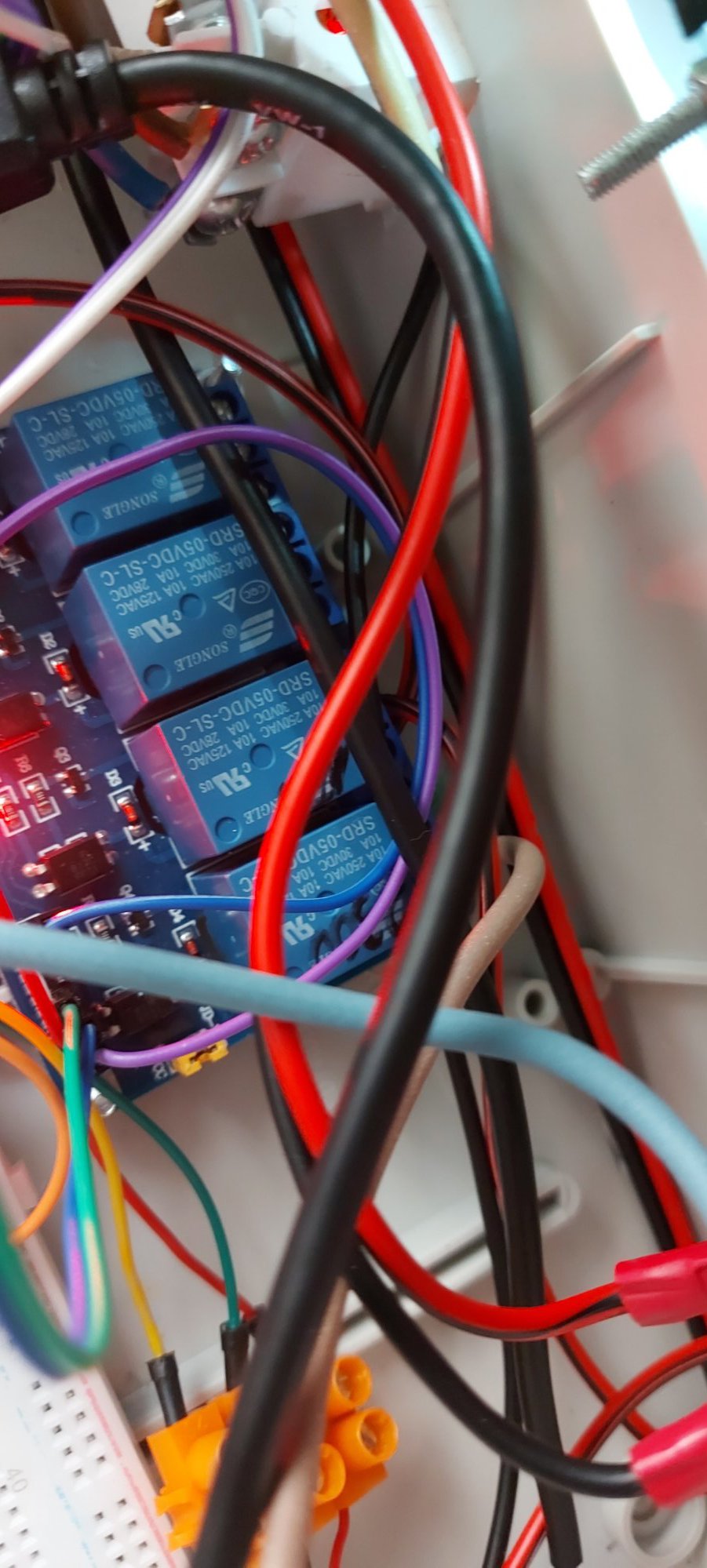

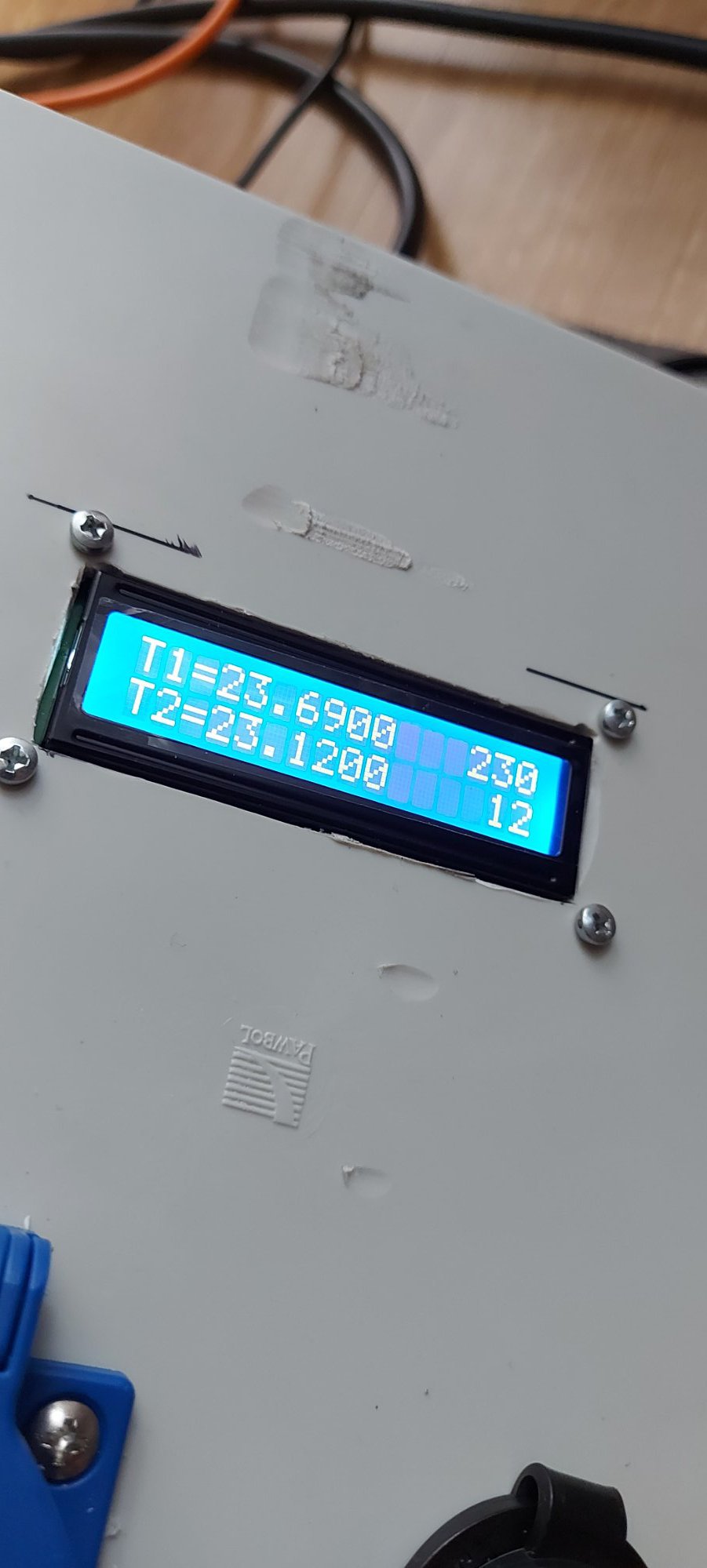

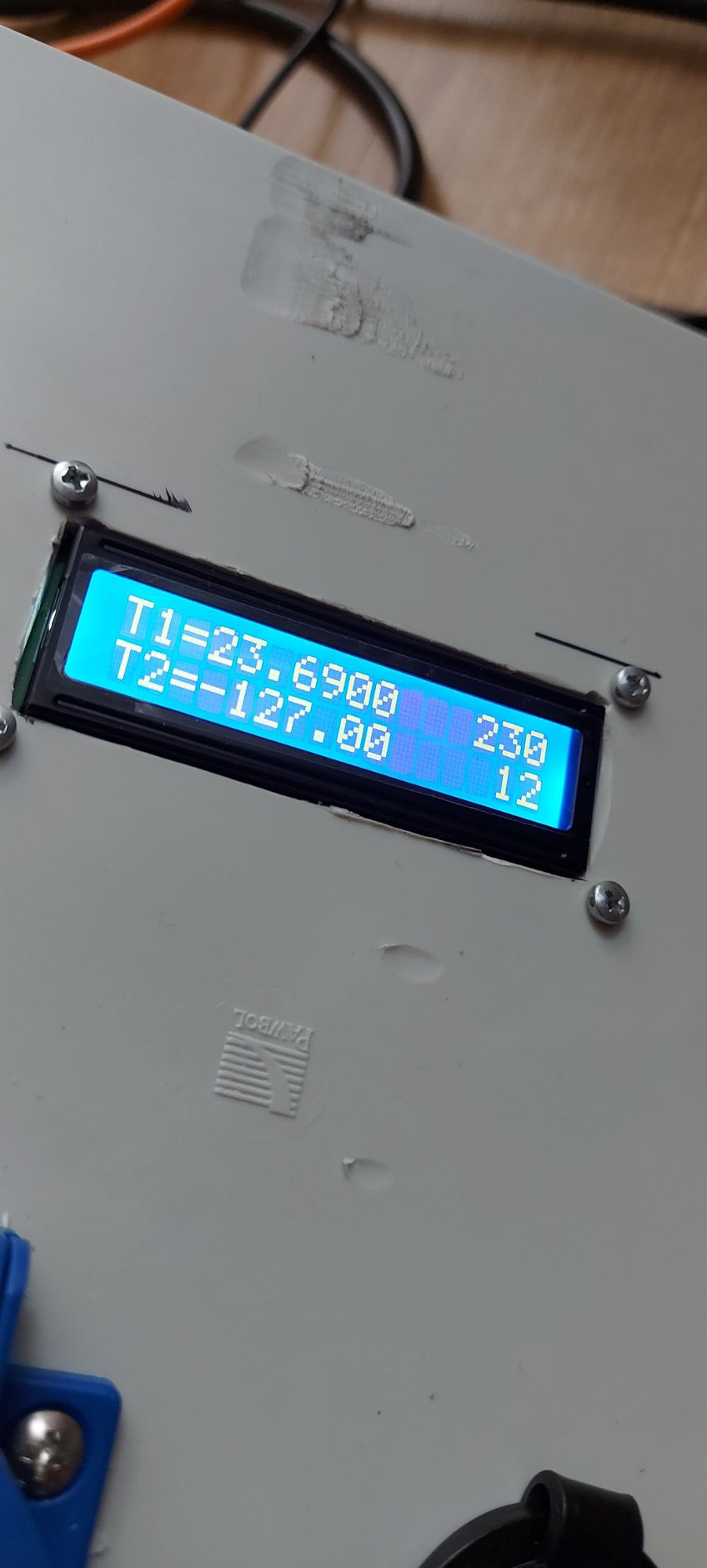

Witam. Mam dwie lodówki turystyczne, ale jedna jest na 230V druga na 12V. Postanowiłem opracować i wykonać projekt na Arduino UNO, przy programowaniu nie wystąpiły żadne wieksze problemy, jednakże gdy cały układ podłączyłem pod zasilanie 230V, Czujniki dallaski DS18b20 zaczęły świrować, raz mierzą i wyswietlają temperature, a za chwile -127, na zmiane jeden z drugim. Mógłby ktoś wskazać gdzie leży problem?

Sygnał na cewki przekaźników jest podawany z Arduino, czy problem jest z za dużym poborem prądu?

Poniżej wklejam kod z Arduino IDE.

#include <OneWire.h>
#include <DallasTemperature.h>
OneWire oneWire(A5); //Podłączenie do A5
DallasTemperature sensors(&oneWire); //Przekazania informacji do biblioteki

int P1230 = 8; //lodowka 230V
int P112 = 9;  //lodowka 12V
#include <LiquidCrystal.h> //Dołączenie bilbioteki
LiquidCrystal lcd(2, 3, 4, 5, 6, 7); //Informacja o podłączeniu nowego wyświetlacza

void setup()
{
   digitalWrite(P1230, HIGH);
    digitalWrite(P112, HIGH);

  Serial.begin(9600);
  sensors.begin(); //Inicjalizacja czujnikow
  pinMode(P1230, OUTPUT);
  pinMode(P112, OUTPUT);
  lcd.begin(16, 2); //Deklaracja typu
  lcd.setCursor(0, 0); //Ustawienie kursora
  lcd.print("REGULATOR"); //Wyświetlenie tekstu
  lcd.setCursor(0, 1); //Ustawienie kursora
  lcd.print("LODOWKI"); //Wyświetlenie tekstu
  delay(2000);
  lcd.clear();

}


void loop ()
{
  sensors.requestTemperatures(); //Pobranie temperatury czujnika
  lcd.setCursor(0,0);
  lcd.print("T1=");
  lcd.setCursor(3,0);
  lcd.print(sensors.getTempCByIndex(0));  //Wyswietlenie informacji //230
  lcd.setCursor(13,0);
  lcd.print("230");
  lcd.setCursor(0,1);
  lcd.print("T2=");
  lcd.setCursor(3,1);
  lcd.print(sensors.getTempCByIndex(1));  //12
   lcd.setCursor(14,1);
  lcd.print("12");


 if((sensors.getTempCByIndex(0))>=8) {digitalWrite(P1230, LOW);



 } //ON

  if ((sensors.getTempCByIndex(0)) < 7)
   {
    digitalWrite(P1230, HIGH);
   }

if((sensors.getTempCByIndex(1))>=8) {digitalWrite(P112, LOW);} //ON

  if ((sensors.getTempCByIndex(1)) < 7)
   {
    digitalWrite(P112, HIGH);
   }



delay(5000);
}





Edytowano przez Gieneq
Link do komentarza
Share on other sites

A jak długie kable masz do tych czujników? Jak zmniejszysz rezystancje rezystorów podciągających do 2.2k to jak się to zachowuje?
Masa i zasilanie idą bezpośrednio do płytki Arduino?
Napięcie zasilania czujników jest stabilizowane z tego samego stabilizatora co Arduino?
Kondensatorki odsprzegające przy czujnikach są?
Jak nie podłączasz do ~230V wszystko działa?

Edytowano przez pmochocki
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

@boy_mackenzie  Tak w ramach ciekawostki, to co robisz da się zrobić w inny sposób. Dallasy mają 2 stałe które możesz sobie ustawić i służą jako alarmy - jeden alarm jest zgłaszany gdy temperatura spadnie poniżej progu, a drugi gdy wzrośnie powyżej progu. Myślę że to może być idealne miejsce do wykorzystania tej funkcji 🙂

  • Pomogłeś! 1
Link do komentarza
Share on other sites

@Gieneq to bardzo fajny pomysł. Jednak w pierwszej kolejności trzeba wyjaśnić problemy z komunikacją z termometrami. Podejrzewam albo zakłócenia zasilania albo za długie kable, które może łapią jakieś zakłócenia.

Link do komentarza
Share on other sites

Tak na marginesie: funkcja jest bardzo przydatna, ale wymaga skomunikowania się z ds-em. Więc może najpierw lepiej zająć się komunikacją, a potem funkcjami.

To tak, że najpierw trzeba znaleźć kawiarnię [1] a potem zastanawiać się jaką kawę [1] kupić.

---

[1] wszyscy wiedzą o co chodzi, ale mogą to czytać osoby niepełnoletnie

Link do komentarza
Share on other sites

A może to nie zakłócenia tylko zbyt mała wydajnoność stabilizatora... Wszystko idzie przez Arduino? Podświetlany wyświetlacz też przez Arduino zasilany?

EDIT: Albo zasilacz, którym zasilasz płytkę Arduino. Może jest to zasilacz impulsowy i przez to zakłócenia.

Edytowano przez pmochocki
Link do komentarza
Share on other sites

Nie przesadzaj - ds-y biorą jakieś miliampery, czyli wydajność zasilacza (o ile to nie jest jakaś paszcza) jest pomijalna

 Mam w domu taką prowizorkę, zasilanie z jakiejś wydobytej ze śmieci ładowarki od prehistorycznego galaxy, arduino pro mini, trzy przekaźniki, czujnik ruchu..

 i ta prowizorka działa już piąty rok.

Ale: ds-y mam podłączone zwykłym kablem telefonicznym, odległość od ostatniego jakieś 8m, próbowałem jeszcze jeden (dodatkowe 3m) i niestety, już nie działał

Link do komentarza
Share on other sites

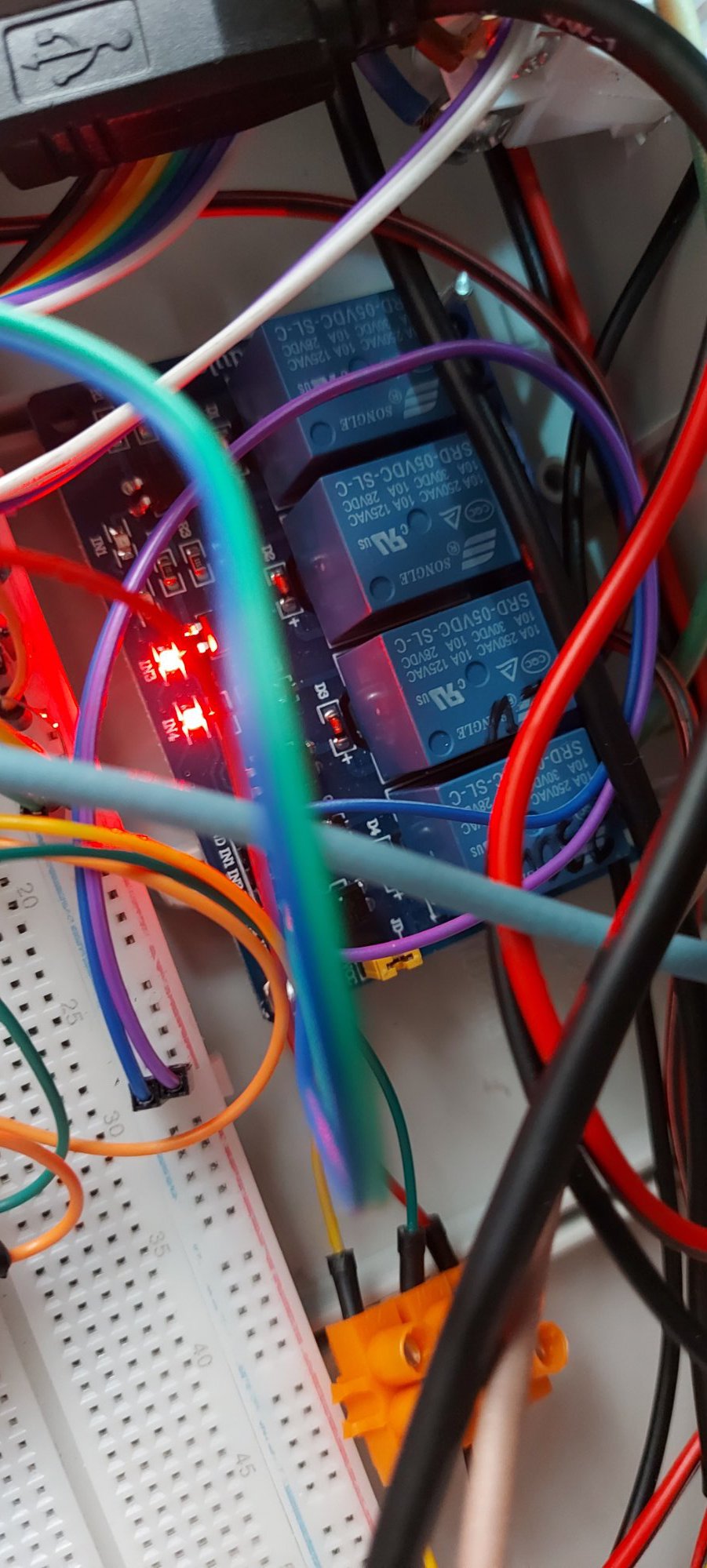

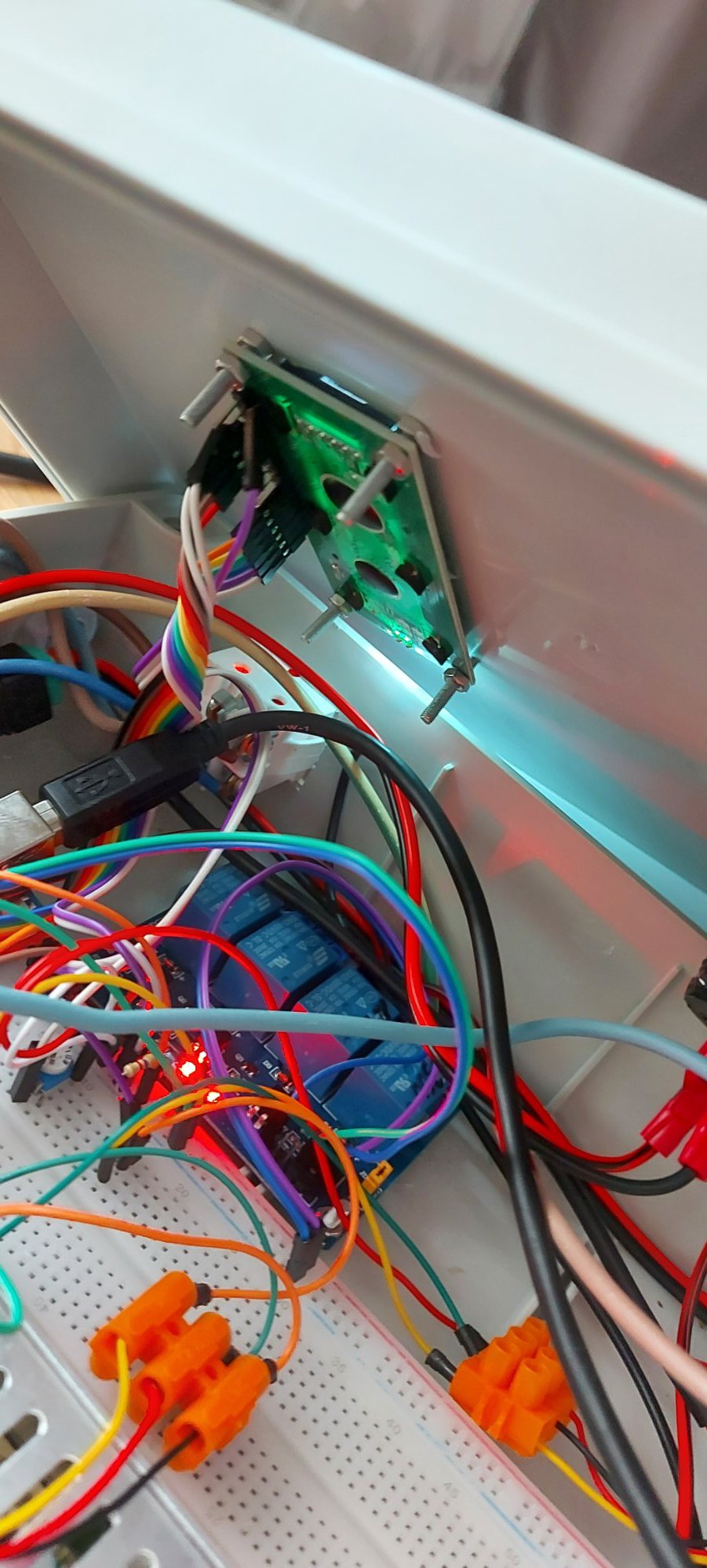

Autor wątku milczy, więc tak się głośno zastanawiam. W dokumentacji do UNO mamy: The maximum current draw is approx 400mA. Wyświetlacz z podświetleniem może pociągnąć nawet 200mA. A na zdjęciach widać trochę więcej rzeczy, ale pewnie masz rację.

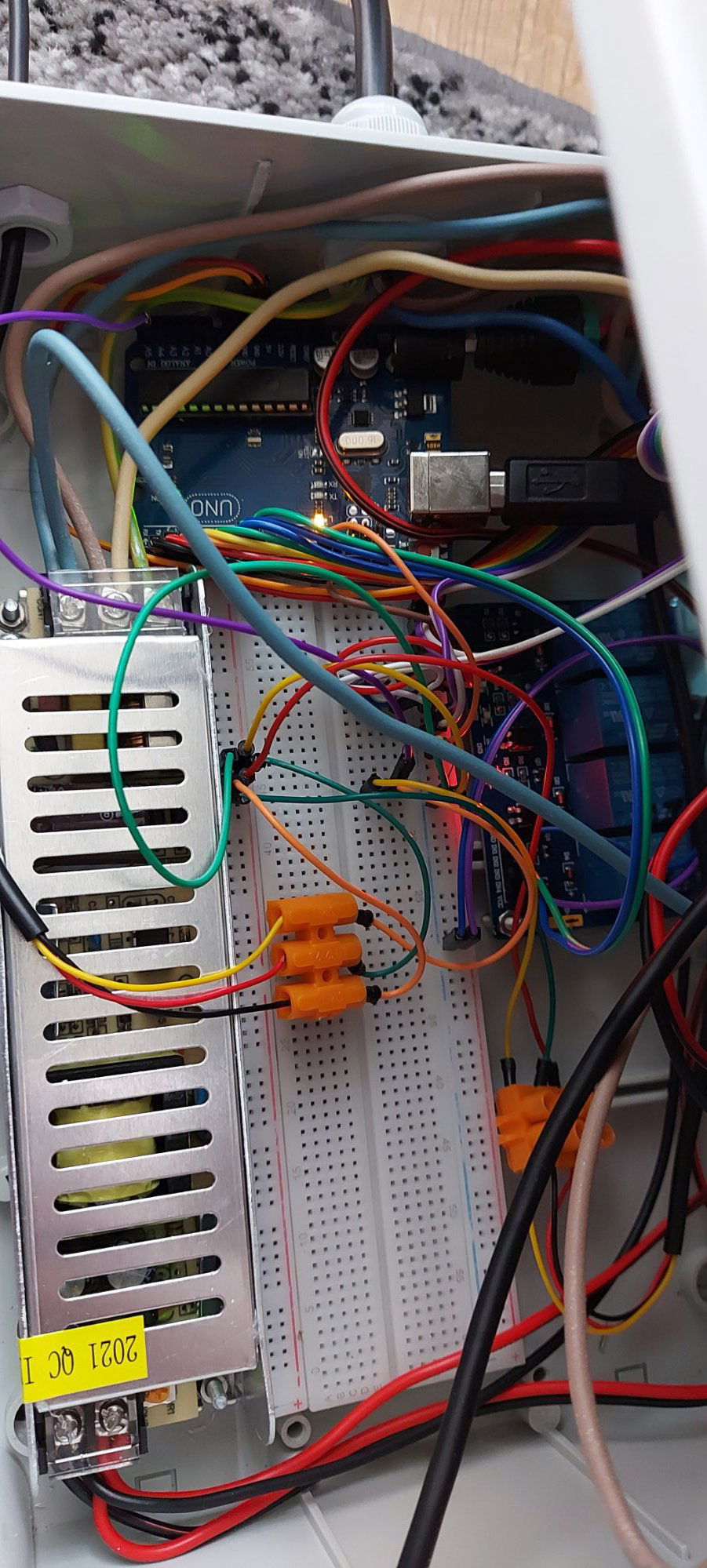

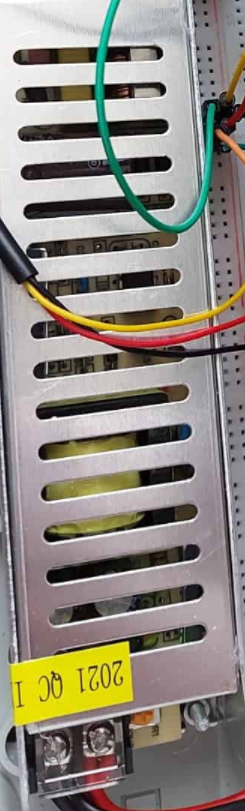

Jestem ciekaw czy 12V nie jest czasem brane stąd: image.thumb.png.2376a8a2cddaf7dcb20de4d043729c52.png i podawane na UNO. Może jakiś dławik i kondensatory na wejściu do UNO. Dodatkowo kondesantory odsprzedające na termometrach powinny pomóc.



Link do komentarza
Share on other sites

Nie znam tych arduinowych bibliotek ale czy po:

sensors.requestTemperatures(); //Pobranie temperatury czujnika

Nie trzeba nieco odczekać na zakończenie konwersji? Oraz czy:

lcd.print(sensors.getTempCByIndex(0));  //Wyswietlenie informacji //230

Zwraca jakąś wartość jeśli temp gotowa do odczytu lub że konwersja jeszcze trwa || jest błąd czujnika?

Link do komentarza
Share on other sites

11 minut temu, _LM_ napisał:

Nie trzeba nieco odczekać na zakończenie konwersji

To zależy od ustawienia fagi.

// sets the value of the waitForConversion flag
// TRUE : function requestTemperature() etc returns when conversion is ready
// FALSE: function requestTemperature() etc returns immediately (USE WITH CARE!!)
//        (1) programmer has to check if the needed delay has passed
//        (2) but the application can do meaningful things in that time
void DallasTemperature::setWaitForConversion(bool flag) {
	waitForConversion = flag;
}

Ale domyślnie jest ustawiona na true:

void DallasTemperature::setOneWire(OneWire* _oneWire) {

	_wire = _oneWire;
	devices = 0;
	ds18Count = 0;
	parasite = false;
	bitResolution = 9;
	waitForConversion = true;
	checkForConversion = true;
  autoSaveScratchPad = true;

}





Edytowano przez pmochocki
Link do komentarza
Share on other sites

No dobrze jeszcze jedno pytanko pomocnicze, skąd program "wie" który czujnik jest który, z ciekawości popatrzyłem jak to robią zawodowi arduinowcy heh. I tam to troszkę inaczej wygląda

EDIT tj rozumiem z grubsza działanie magistrali 1wire oraz to że każdy czujnik ma swój numer adres itd... Po prostu nie widzę tego (adresowania) w zaprezentowanym kodzie

Edytowano przez _LM_
  • Lubię! 1
Link do komentarza
Share on other sites

#include <OneWire.h>
#include <DallasTemperature.h>
OneWire oneWire(A5); //Podłączenie do A5
DallasTemperature sensors(&oneWire); //Przekazania informacji do biblioteki

int P1230 = 8; //lodowka 230V
int P112 = 9;  //lodowka 12V
#include <LiquidCrystal.h> //Dołączenie bilbioteki
LiquidCrystal lcd(2, 3, 4, 5, 6, 7); //Informacja o podłączeniu nowego wyświetlacza

Tak dla porządku, wpierw dolaczamy wszystkie #includy i #definy a potem zmienne, klasy i co tam jeszcze.

Link do komentarza
Share on other sites

@pmochocki @ethanak Dobry pomysł nie jest zły 👍

Myślę że kod jest ok, problem to połączenie czujnika. DS wygląda na taki na kablu z metalową osłoną, jezeli pochodzi z ali to większa szansa że szwankuje sam z siebie. Mi w tych czujnikach nie działał pullup na linii, może potrzeba dodtkowy rezystor 4k7? Sam układ na płytce stykowej nie daje gwarancji stabilności pracy.

Może niech @boy_mackenzie się wypowie, bo na razie mamy świetną dyskusję, ale bez autora pytania, temat może robić się dość mętny 😞

Link do komentarza
Share on other sites
