Kierownica Kierownica do PC wersja 3

[Krzysiek97]

Witam wszystkich,

Dawno mnie tu nie było, praca, studia itp. W końcu znalazłem coś czasu, aby przedstawić projekt już chyba ostatni mojej kierownicy, który wykonałem w ramach pracy inżynierskiej na kierunku Mechatronika. Projekt od wcześniejszych pod względem elektroniki znacznie się nie różni jedyne co to został zastosowany inny enkoder oraz silnik DC co opisze w dalszej części postu.

A więc tak:

Główne założenia projektu:

• Wykorzystanie mikrokontrolera Arduino Leonardo do sterowania urządzeniem,
• Użycie enkodera OMRON E6B2-CWZ6C do odczytu położenia kierownicy,
• Wykorzystanie silnika DC ZY6812 oraz sterownika silnika IBT_2 do wytworzenia siły zwrotnej tzw. force feedback,
• Wykonanie mechanizmu, który ma za zadanie przekazać informację na temat zachowania się kierownicy podczas jazdy w symulatorze wyścigów samochodowych, oraz innych grach czy symulatorach samochodowych,
• Wykonanie większości elementów konstrukcji w technologii druku 3D przy użyciu materiału PETG,
• Wykonanie wałka głównego łączącego enkoder, koło kierownicy, oraz przekładnię za pomocą obróbki skrawaniem na maszynie sterowanej numerycznie CNC z pręta aluminiowego o średnicy Ø60mm oraz oznaczeniu PA6/EN AW 2017,
• Wykonanie estetycznej oraz w pełni funkcjonalnej obudowy urządzenia,
• Wykorzystanie sportowego koła kierownicy wraz z zaczepem quick release,
• Zasilanie urządzenia zasilaczem ADLS-360-24,
• Możliwość dołączenia dodatkowych elementów takich jak: pedał gazu, hamulca, sprzęgła, hamulec ręczny, skrzyni biegów poprzez gniazda RJ 45 z tyłu obudowy.

Większość układu elektroniki została opisana we wcześniejszych moich postach, więc jeżeli jest ktoś zainteresowany to zapraszam do odwiedzenia ich, natomiast tutaj dodam kilka zdjęć przedstawiających wykonane urządzenie oraz film, który również prezentuje urządzenie oraz jego działanie.

Link do filmu :



[Treker (Damian Szymański)]

@Krzysiek97 dzięki za opis kolejnej wersji tego DIY! Dla formalności wklejam linki do poprzednich wersji:



[Krzysiek97]

O dzieki , zapomnialem o tym zeby dodac 😀

[MaTI618]

Witam mam kilka pytań na temat jak zrobić własną kierownicę
1.Posiadam oto taki silnik prawdopodobnie z dmuchawy na 18v 3k rpm nada się?
2.Czy do zasilania płytki BTS 7960 mogę użyć zasilacza laptopowego 19v 65w?
3. Da się jakoś zrobić żeby pedały były rozłączalne?

Edytowano Sierpień 29, 2021 przez MaTI618

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Krzysiek97]

Wiesz co , ogolnie powinno sie dac , ale do tego musisz sobie zrobic pezekladnie i nie wiem czy nie bedzie sie grzal silnik. Ja na takich nie robilem wiec ciezko powiedziec , a co do pedalow to w jakim sensie rozlaczane ?

[MaTI618]

No że mogę ją odpiąć w każdej chwili

[Krzysiek97]

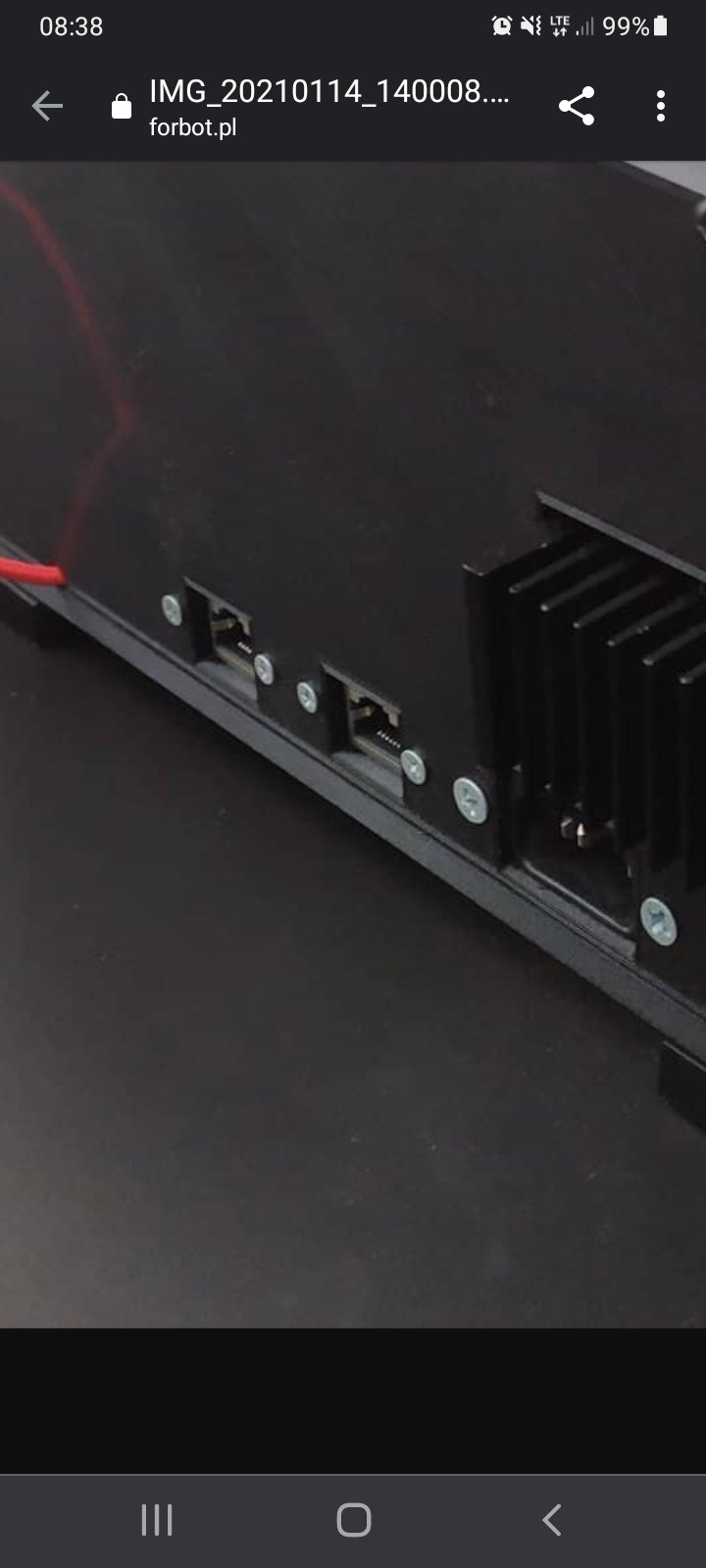

No to tak , to wystarczy jakas wtyczka czy tak jak ja zrobillem na RJ 45

Edytowano Sierpień 30, 2021 przez Krzysiek97

[MaTI618]

A jak taki port podłączyć?

[Krzysiek97]

Jak masz gniazdo z pinami to posprawdzaj sobie miernikiem ktory pin to jaki kolor kabla, we wtyce tak samo ,a pozniej to juz podpinasz jak Ci wygodnie tak jakwychodza kable na schemacie do potencjometrow to jak bys je przecial i mial poczyc wtyka. Nie wiem jak to lepiej poszukaj moze jakis schematow na necie jest tego pelno

[MaTI618]

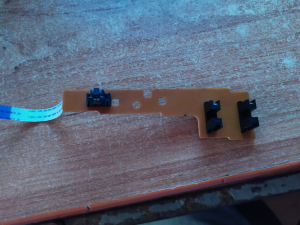

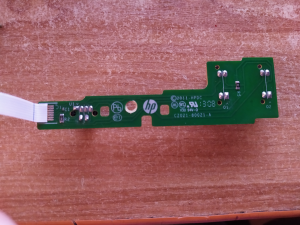

enkoder z drukarki HP 2480 się nada?

[Krzysiek97]

Wyślij fotkę

[MaTI618]

[Krzysiek97]

Powinien się nadać

[MaTI618]

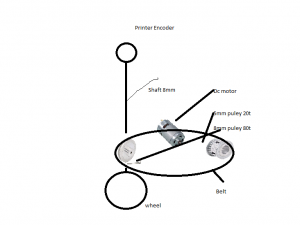

mam pytanie czy taki schemat będzie dobry na najprostszą kierownice?

[MaTI618]

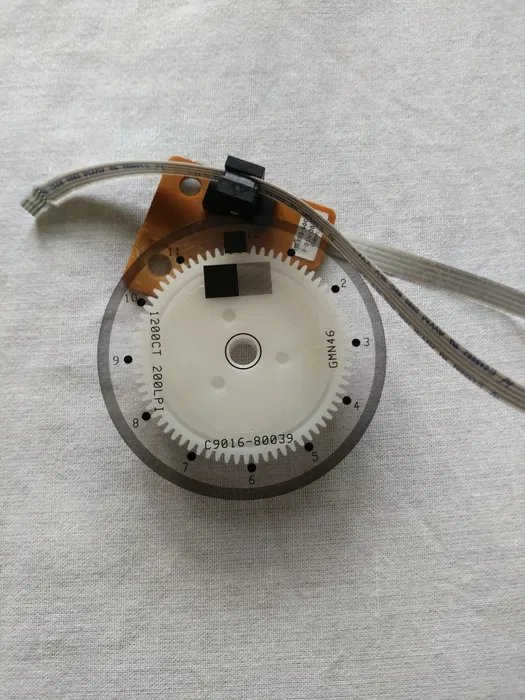

taki enkoder będzie dobry?
