Intencjonalne palenie bezpiecznika przez ESP32


MarJ

Pomocna odpowiedź

Założenie jest "proste", chce spalić bezpiecznik sterując układem za pomocą ESP32 tak, aby ESP32 wiedział, że jest spalony.

Chodzi o układ w którym bezpiecznik "robił" by za jednorazowy "nabój". Czyli układ robi sobie co ma robić, w określonej sytuacji pali jakiś mały bezpiecznik o rozsądnej cenie zakupu (32/40/50ma) i o tym wie, blokując dalsze wykonywanie zadań, do czasu jego wymiany. Próbowałem układu przez mofeta, jednak taki układ wymaga pmosfeta i zdarzało się, że zanim tranzystor dostał stan wysoki, palił bezpiecznik lub resetował procesor. Jakieś pomysły? Wskazówki? Mam do dyspozycji piny z espa32, 5V z LDO.

Link do komentarza
Share on other sites

Może zamiast bezpiecznika użyć DS18B20 i dane zapisywać do wbudowanego w nie EEPROMa? Tanie, wielorazowego użytku i nie wymaga specjalnego obwodu do przepalania. Można użyć parasite power wtedy będą potrzebne tylko 2 styki.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

(edytowany)

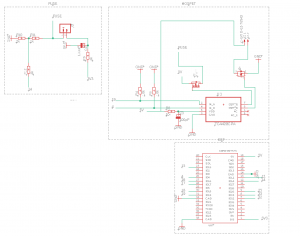

Np. taki.



 340708352_Zrzutekranu2021-11-5o19_57_14.thumb.png.376b436888afe3cf96a5eb599fcf65be.png



J3 to bezpiecznik, niestety ten układ go nie pali, okazuje się, że 100ma szklak podłączony na sztywno do zasilacza laboratoryjnego przy 5V jedynie świeci, do natychmiastowego przepalenia się potrzebuje 7.5-8V. Zatem w moim układzie nie działa. Nie mogę też podłączyć więcej niż 5V pod linii bo wtedy muszę zmienić wartości rezystorów dzielących i pozwalających zmienić 5V na 3V3, i dla 3V3 nie dam minimalnego napięcia dla stanu wysokiego espa (0.75VCC).

Kombinuję teraz z kolejnym mosfetem który by sterował linią 3V3, tak aby ominąć rezystory i pozwolił przez p-mosfet puścić nie 5V tylko np. 8-9 bezpośrednio z baterii lipo 2s.



Równolegle myślę o EEPROMIE po I2C lub np. PN532 i kartach MIFARE które programował bym w jakimś bloku z wartością 1 i po "użyciu" zerował. Ale to ze względów logistyczno-użytkowych nie są optymalne rozwiązania, z tego punktu widzenia bezpiecznik jest optymalny.

Edytowano przez MarJ
