System monitorujący otwarcie drzwi do mieszkania

[TPReal]

To jest projekt, który postanowiłem stworzyć, gdy któryś już raz z kolei rano wychodząc z domu odkryłem, że drzwi nie były przez noc zamknięte na klucz...

Hardware

Na hardware składają się następujące elementy:

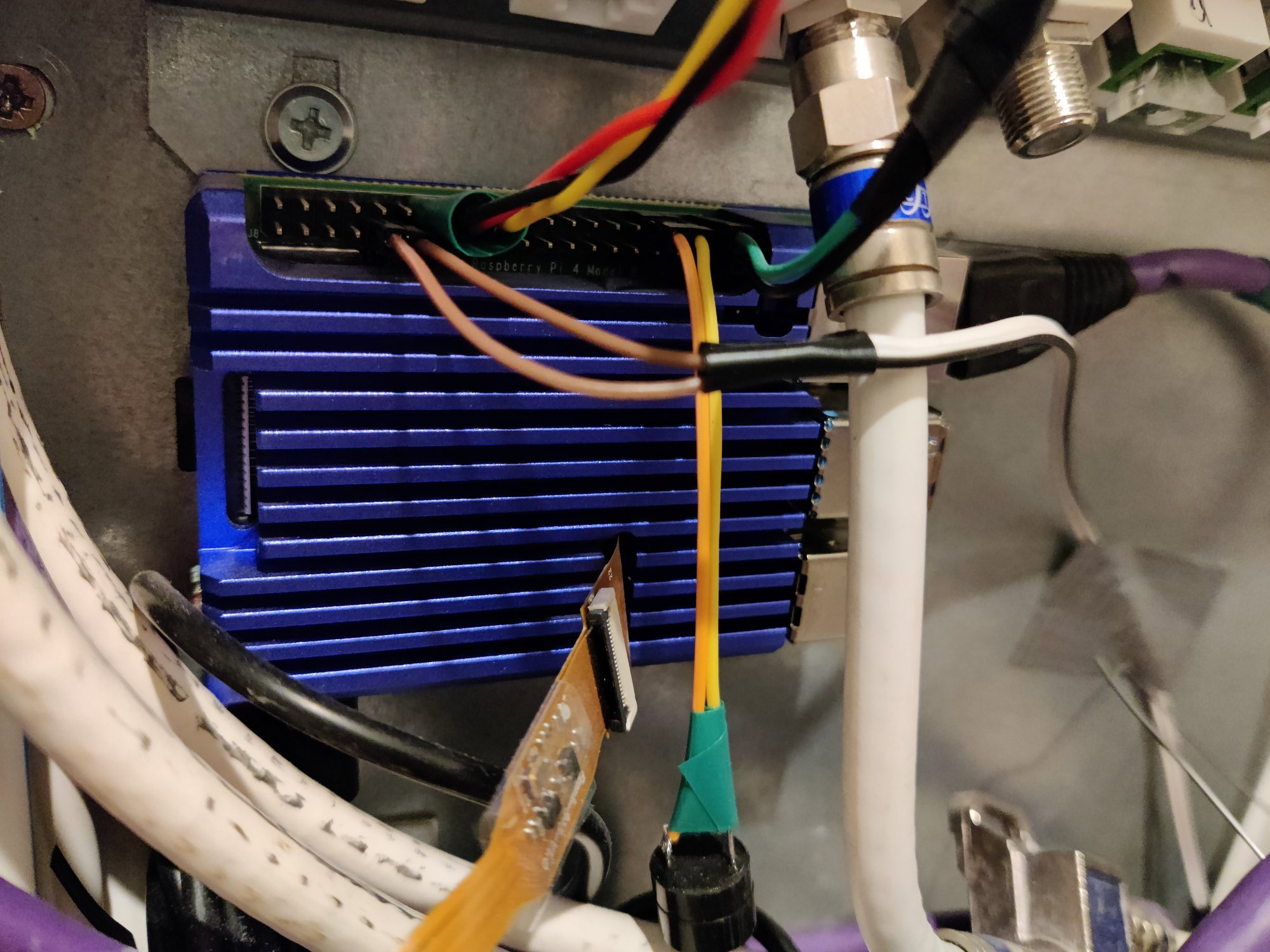

• Raspberry Pi 4 umieszczony na stałe w (dolnej) skrzynce elektrycznej na korytarzu, w obudowie z radiatorem, podłączony przewodowo do sieci domowej. (Ten komputer jest przy okazji moim głównym komputerem z linuxem, na którym też chodzi więcej serwisów, nie tylko ten, który tu opisuję. W przeciwnym razie Pi Zero W oczywiście byłby wystarczający.)

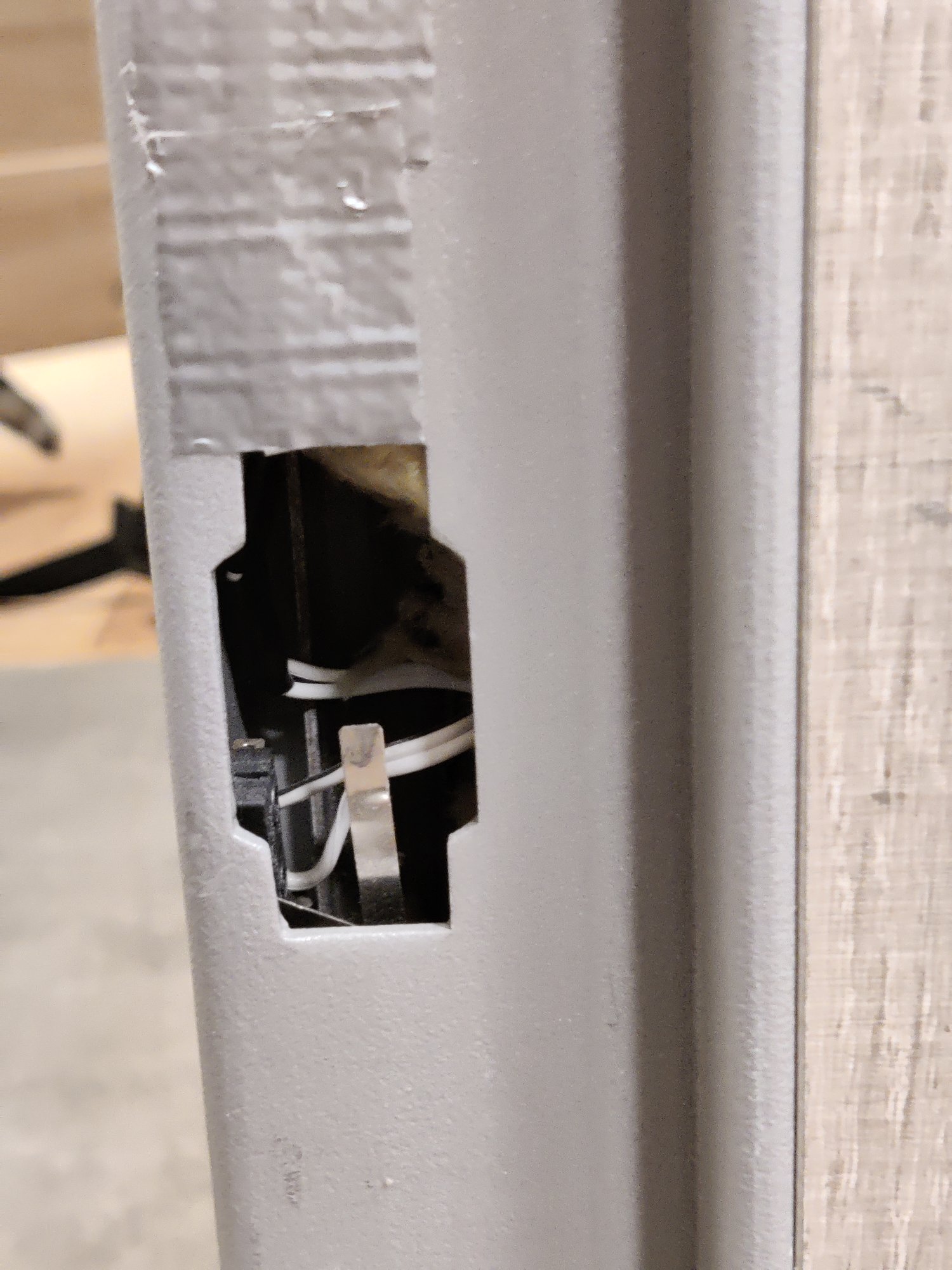

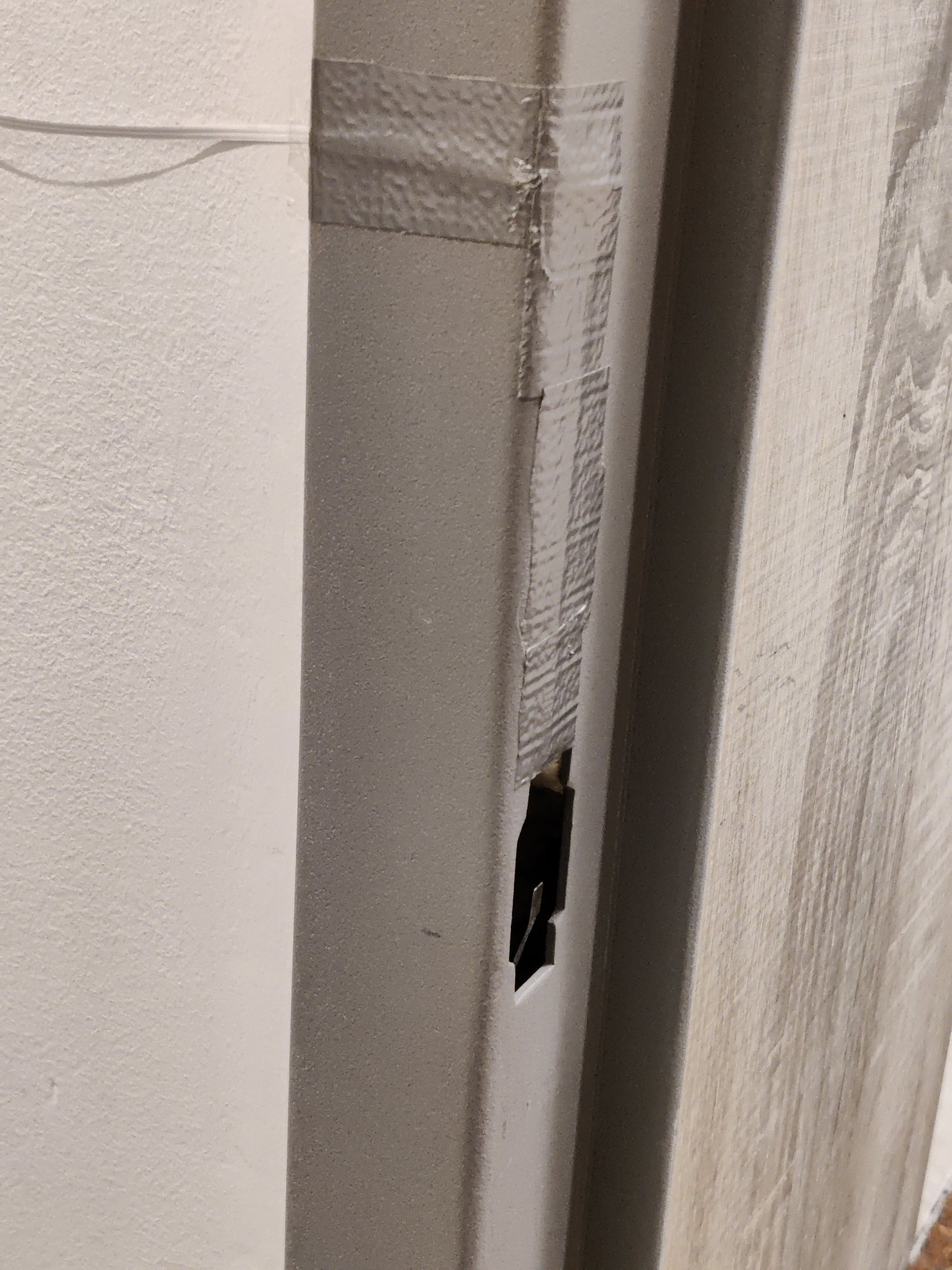

• Krańcówka przyklejona klejem epoksydowym we wnętrzu futryny, tak że wykrywa wsunięty rygiel zamka. Krańcówka ma długą blaszkę, którą dość fantazyjnie wygiąłem, i była to jedna z trudniejszych części całego projektu. Krańcówka podłączona jest do Pi przewodem zrobionym z taśmy do kamery Raspberry Pi, dzięki czemu jest bardzo płaski, ale niestety, jak widać, i tak odstaje od ściany. Miałem nadzieję na nieco lepszy efekt, zwłaszcza po tym jak się z tą taśmą namęczyłem...

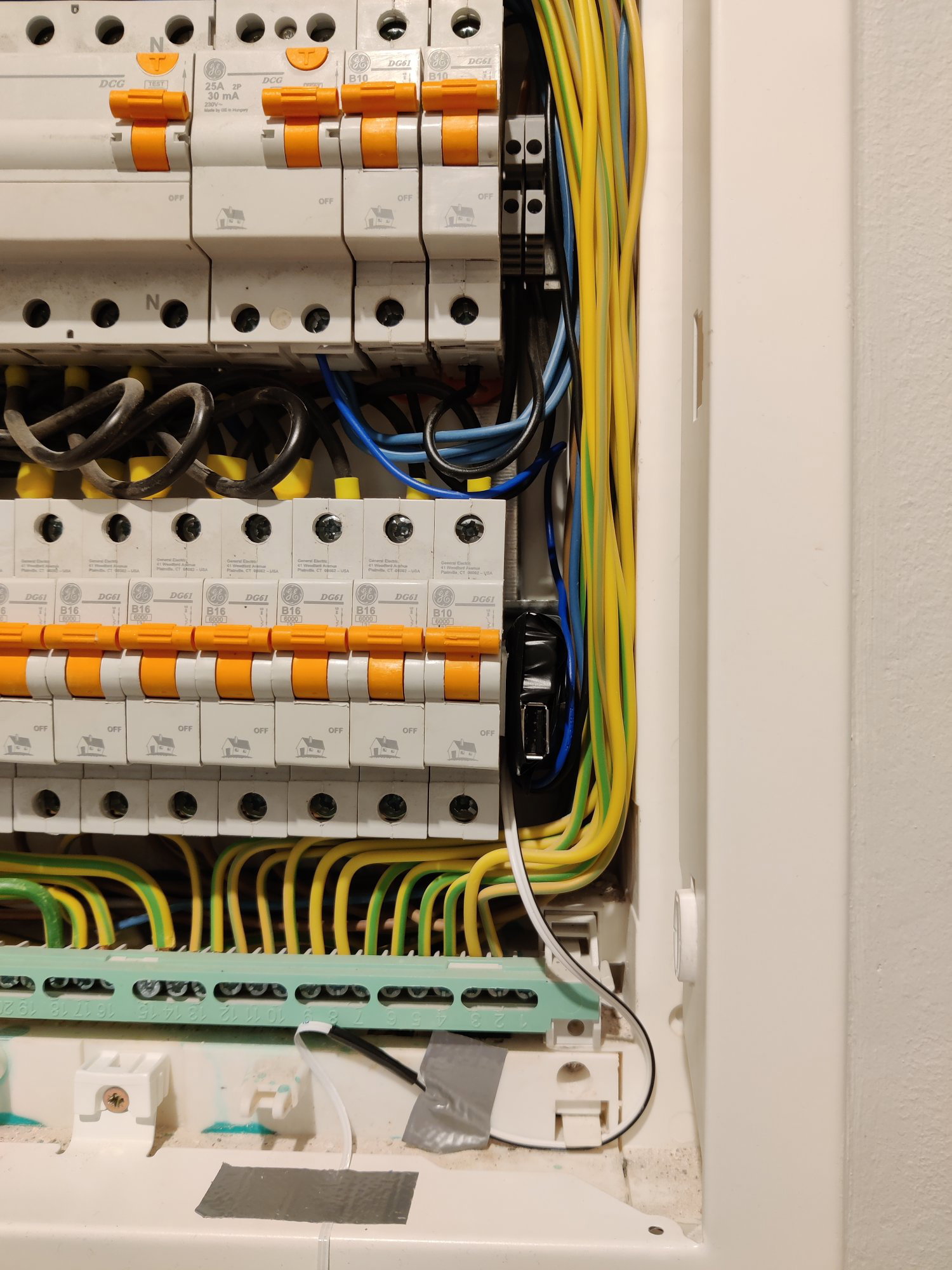

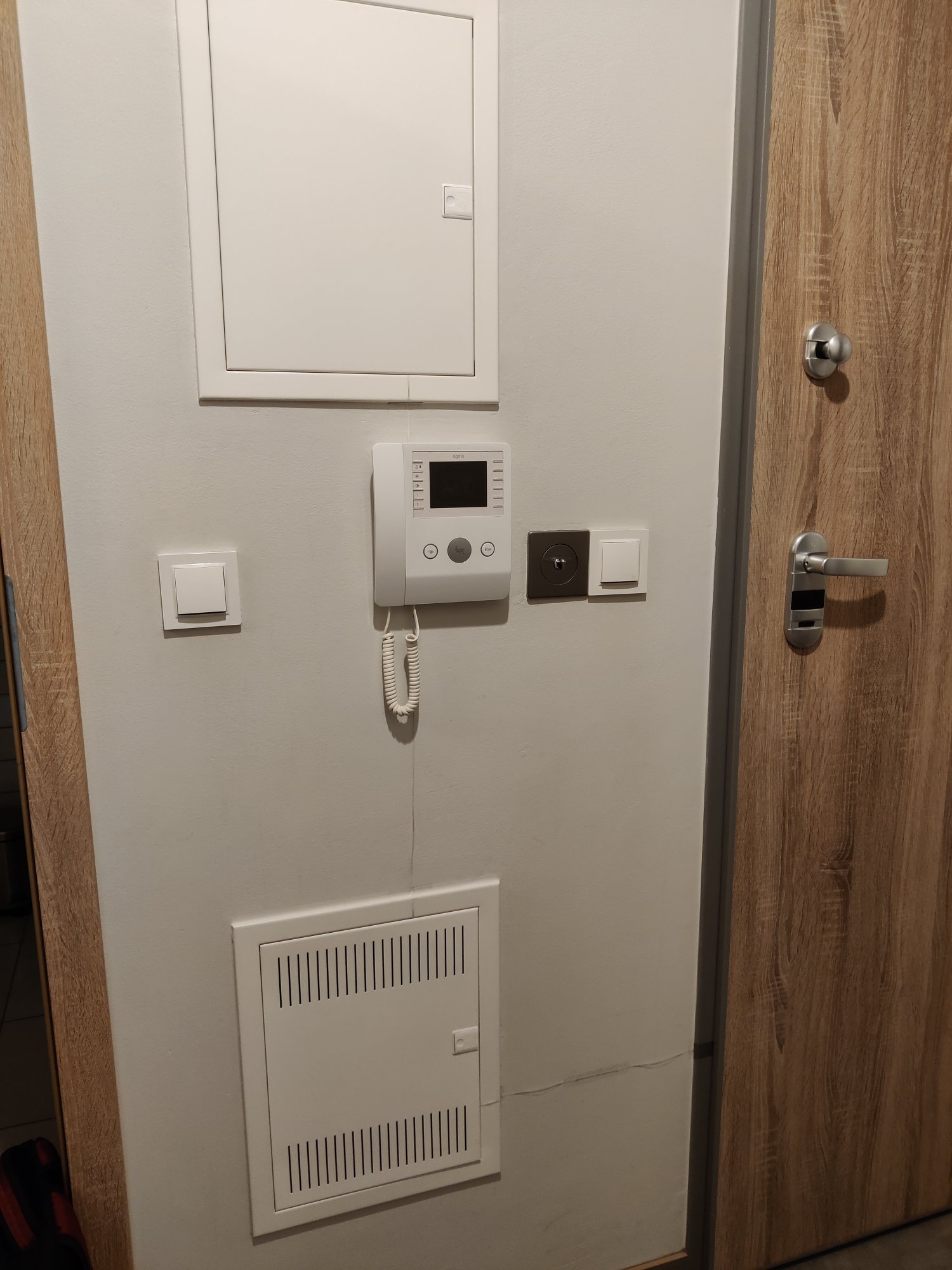

• Mały zasilacz USB, wyciągnięty z obudowy, podłączony przewodami (bez wtyczki) bezpośrednio do bezpieczników od oświetlenia w domu (górna skrzynka). Mam w mieszkaniu centralny wyłącznik oświetlenia (ten metalowy obok domofonu), który wyłącza napięcie idące na bezpiecznik od oświetlenia, i udało mi się zidentyfikować punkt w skrzynce bezpiecznikowej, na którym jest 230V tylko jeżeli ten wyłącznik jest włączony. Pozwoliłem sobie podłączyć się w to miejsce (tak tak, użyłem odpowiednich przewodów, oraz mój zasilacz jest również zabezpieczony różnicówką). Następnie 5V z zasilacza transportowane jest (ponownie taśmą do kamery) do dolnej skrzynki, tam jest dzielone na pół rezystorami, i przyłączone do pinów Pi (w sensie minus do GND, plus do pina GPIO). Dzięki temu Pi wie jaki jest stan centralnego wyłącznika światła. Jeśli ktoś ma pomysł jak można to było zrobić prościej - bardzo chętnie się dowiem 🙂
• Kamera przyklejona od wewnątrz do drzwiczek skrzynki, wyglądająca przez szczelinę, tak że jej naprawdę z zewnątrz nie widać jak się nie wie że tam jest. (Jest to akurat kamera do Pi Zero podłączona przez adapter.)
• Trójstanowy wyłącznik (na górze po prawej w skrzynce) do wyboru trybu pracy.
• Brzęczyk z generatorem.

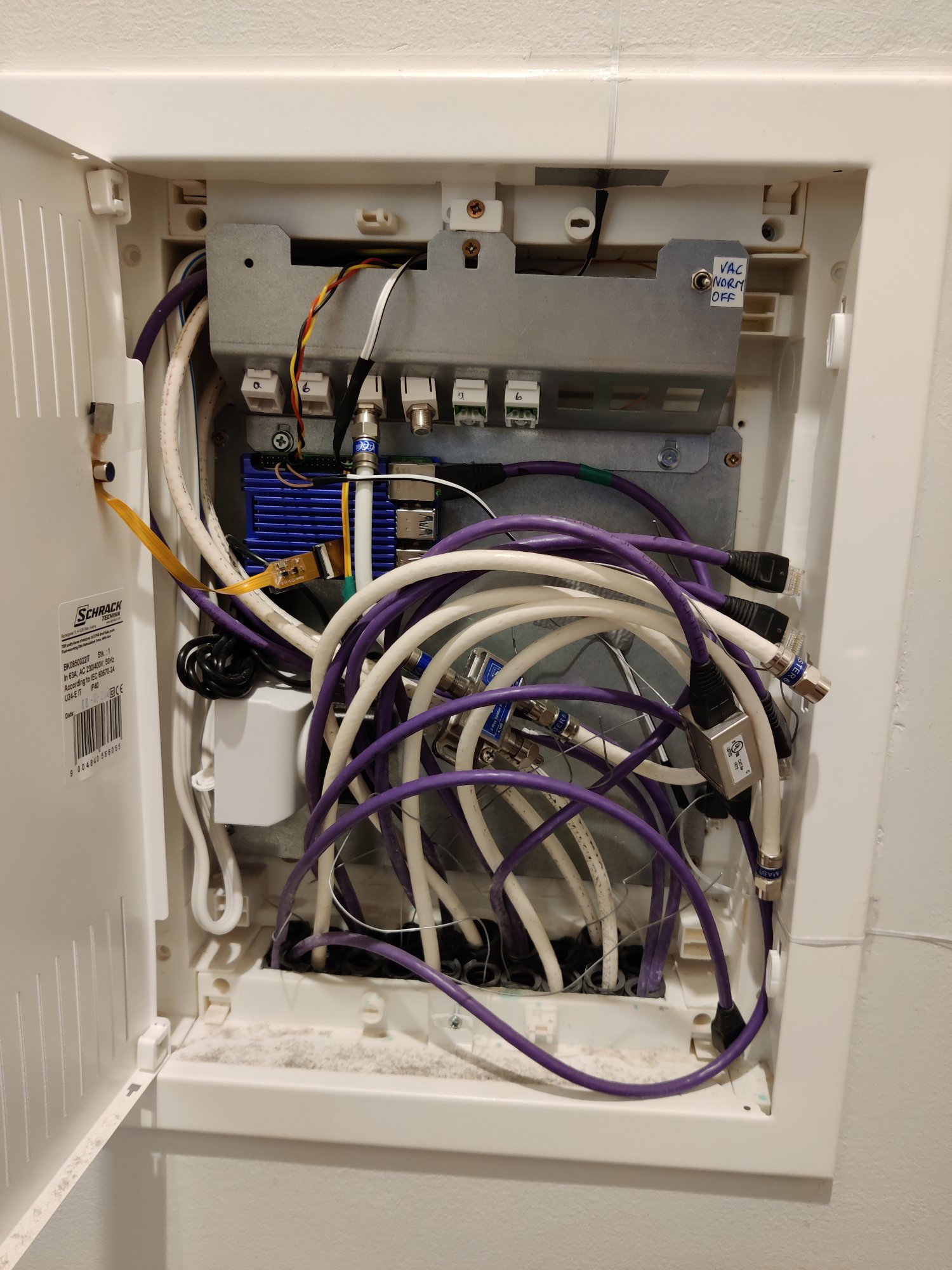

Uwaga, drastyczne zdjęcie bałaganu we wnętrzu skrzynki.



Software

Program (napisany w języku Rust) pierwotnie miał spełniać jedno zdanie - pikać co pewien czas brzęczykiem, jeżeli drzwi nie są zamknięte na rygiel, ale jeszcze w fazie projektu rozrósł się. W tej chwili działa to mniej więcej tak:

Każda zmiana stanu (otwarcie/zamknięcie drzwi, włączenie/wyłączenie światła oraz zmiana trybu) jest zapisana w logu. Poza tym wyłącznikiem trójstanowym wybieram tryb działania:

• NORM - tryb normalnego użytkowania. W tym trybie jeśli drzwi są odryglowane przez 2 minuty a światło jest włączone, brzęczyk robi piip-piip, i zwykle to wystarczy żeby sobie przypomnieć o niezamkniętych po przyjściu do domu drzwiach. Jeśli nie, robi piip-piip co kilka minut. Jeśli minie pół godziny a drzwi nadal są otwarte, przestaje brzęczeć, i zamiast tego wysyła alert przy użyciu serwisu Pushbullet (dość wygodne API do wysyłania wiadomości, które natychmiast pojawiają się np. na telefonie), i powtarza co pół godziny. Jeśli światło jest zgaszone (czyli można podejrzewać, że nikogo nie ma w domu), nie robi piip-piip, tylko nieco wcześniej zaczyna wysyłać powiadomienia przez Pushbullet.
• VAC - tryb wakacyjny, użyteczny w czasie dłuższych wyjazdów. W tym stanie piszczenie jest wyłączone, a wszelkie zmiany stanu są natychmiast wysyłane przez Pushbullet.
• OFF - wszelkie pikanie i alerty są wyłączone.

Kamera, chociaż jest częścią tego samego serwisu, działa właściwie osobno. Normalnie jest zupełnie wyłączona, i nigdy nie jest włączana automatycznie, ale serwis nasłuchuje na HTTPS w sieci domowej (oraz w VPN od ZeroTier) i dla ścieżki /cam uruchamia raspistill i odsyła odpowiedź. Działa to bardzo powoli (inicjalizacja kamery trwa nawet kilka sekund), ale w razie potrzeby działa.

Możliwy dalszy rozwój

System działa w takim stanie i spełnia swoją funkcję już od ponad roku, więc spokojnie można uznać, że jest ukończony. Natomiast można by go na pewno ulepszyć, szczególnie w obszarze współpracy z kamerą. Mogłaby na przykład w pewnych niespodziewanych sytuacjach włączać się i nagrywać w trybie ciągłym i zapisywać na karcie SD.

Inne możliwe usprawnienie: dodanie czytnika RFID, do którego trzeba przyłożyć token po wejściu do domu (token i tak mam przy kluczach bo otwiera drzwi do bloku).
