MiniConsole V3

[Treker (Damian Szymański)]

@MR1979 wygląda bardzo profesjonalnie, świetna robota - gratulacje!

[MR1979]

Mała aktualizacja na temat projektu konsolki. Od ostatniego wpisu dodałem:

- Panel testowania i konfiguracji audio

- Panel konfiguracji ekranu

- Proste funkcje oszczędzania energii

- Małe demo audio

Podsystem audio działa w całości na CM4. Może dowolnie miksować do 8 kanałów w czasie rzeczywistym, gdzie każdy z kanałów może być skonfigurowany jako źródło RAW, MP3 lub MOD. Komunikacja pomiędzy aplikacją a systemem audio odbywa się poprzez współdzielony obszar pamięci oraz przerwanie (SEV).

W celu oszczędzania baterii można ustawić wygaszanie ekranu po zaprogramowanym czasie. Ponowne wybudzenie odbywa się poprzez wciśnięcie dowolnego przycisku, dotknięcie ekranu lub poruszenie urządzenia (akcelerometr/żyro).

Zarówno głośność jak i jasność ekranu można w dowolnym momencie zmienić wciskając przyciski strzałek przy jednoczesnym wciśniętym przycisku zasilania.

Cała konfiguracja zapisuje się w rejestrach backup RTC.



[Treker (Damian Szymański)]

@MR1979 jak zawsze - klasa 🚀 Miło śledzić takie worklogi!

[MR1979]

Zrobiłem kolejny egzemplarz 🙂





Pozdrawiam 🙂

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[_LM_]

Brawo! Przy okazji, "pożyczyłem" sobie kilka twoich rozwiązań układowych, świetny projekt!

[MR1979]

1 minutę temu, _LM_ napisał:

Brawo! Przy okazji, "pożyczyłem" sobie kilka twoich rozwiązań układowych, świetny projekt!

Fajnie 🙂 Które?

[_LM_]

Te z układem stm6601 do kontroli zasilania oraz nie musiałem szukać przetwornicy, nie pamiętam modelu. Teraz walczę z układem nadzoru zasilania dla LiFePO4 to nie jest takie proste. Mam dedykowany układ max17055 zobaczymy co z tego wyjdzie.

[MR1979]

1 minutę temu, _LM_ napisał:

Te z układem stm6601 do kontroli zasilania oraz nie musiałem szukać przetwornicy, nie pamiętam modelu. Teraz walczę z układem nadzoru zasilania dla LiFePO4 to nie jest takie proste. Mam dedykowany układ max17055 zobaczymy co z tego wyjdzie.

Zawsze chciałem dodać do moich projektów fuel gauge, ale zaczynam dochodzić do momentu gdzie manualne lutowanie płytek zaczyna być już trochę męczące. Może kiedyś jak będę zamawiał PCB z montażem 🙂

[MR1979]

30 minut temu, _LM_ napisał:

Te z układem stm6601 do kontroli zasilania

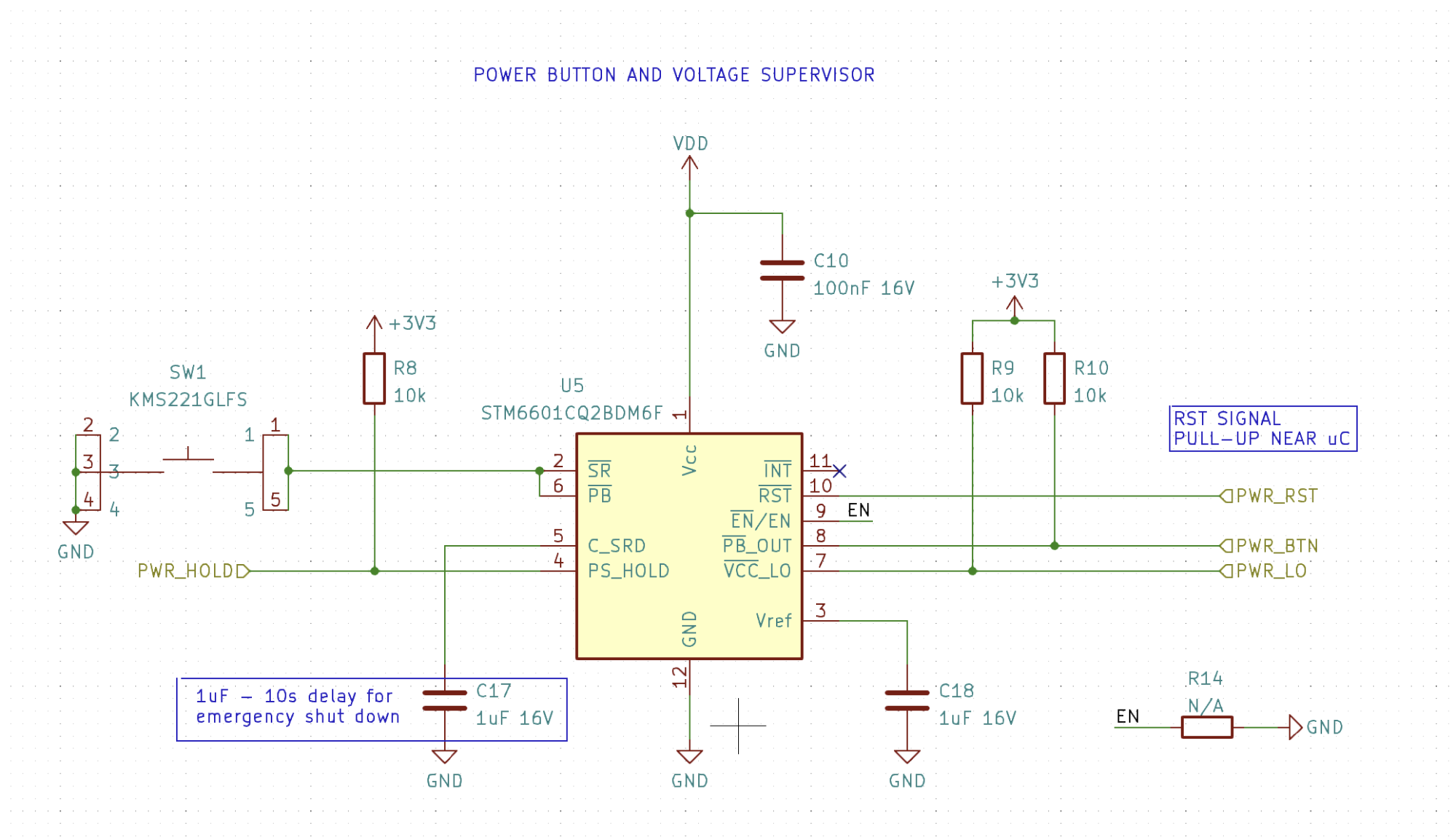

Przy tym układzie fajnie jest pdołączyć piny SR i PB do jednego przycisku (chociaż w dokumentacji nie piszą o takiej możliwości). Przy pinie hold lepiej dać pull-up bo układ będzie upierdliwy podczas programowania uC (odcina zasilanie przy resecie).

Edytowano 9 lutego przez MR1979

[AntekBezak]

@MR1979 Gdzie zamawiałeś pcb że tylko parę dni czekałeś?

btw świetny projekt

[MR1979]

Przed chwilą, AntekBezak napisał:

@MR1979 Gdzie zamawiałeś pcb że tylko parę dni czekałeś?

btw świetny projekt

Dzięki! JLCPCB z dostawą kurierem.

[_LM_]

Och dał mi ten układ w kość niby prosta sprawa a nie zwróciłem uwagi że te kilka znaków po modelu mówi o napięciach odcięcia. Teraz mam po dziesięć sztuk z dwóch wersji tego kontrolera. Co do lutowania drobnicy pełna zgoda bywa to męczące myślę że kolega @H1M4W4R1 mógłby coś w tym temacie powiedzieć

[H1M4W4R1]

Co Wy macie do tych QFN'ów, to się fajnie lutuje i przelutowuje.

Ogólnie do lutowania potrzebne są:

• pasta lutownica niskotemperaturowa (138*C, Sn42Bi58 lub coś w tym stylu, moja ma ze dwa lata i jeszcze daje radę)
• stencil (zdecydowanie wart 7$, zwłaszcza przy produkcji większej ilości niż 2 sztuki)
• stara patelnia zabrana dziewczynie/żonie/matce (polecam kupić nową, co by nie było dramy)
• trochę piasku (takiego do piaskownic, ważne by był bez większych kamyczków - piasek a nie żwir)
• kuchenka gazowa (elektryczna też ujdzie, ale gaz wychodzi taniej)

Instrukcja:

1. Przygotuj PCB - nałóż pastę przez stencila i ułóż układy na płytce
2. Nasyp warstwę piasku na patelnię
3. Połóż płytkę na piasku i uruchom kuchenkę (polecam zacząć od zimnego, mniejsza szansa na problemy z zimnymi lutami)
4. Poczekaj aż wszystko się przylutuje (i chwilę dłużej dla pewności, płytki powinny wytrzymać 1-2 minuty w temperaturze lutowania, chyba że używasz jakichś bardzo wrażliwych na temperaturę układów... btw. kondensatory elektrolityczne warto dolutować osobno)
5. Wystudź płytkę i zdejmij ją z patelni
6. Przylutuj komponenty THT
7. Profit

[MR1979]

@H1M4W4R1 Robię tak jak piszesz, tylko używam dobrej pasty ołowiowej, a podgrzewam hot air.

Za to ostatnio pomyliłem się przy lutowaniu prostej cewki... Jakoś tak się stało że położyłem ją obróconą o 90 stopni. Nie mogłem dojść dlaczego nie mam Vcore na STM32H7. Myślałem że uwaliłem uC przy lutowaniu. Dopiero przy lutowaniu kolejnej płytki zauważyłem błąd.



[H1M4W4R1]

3 minuty temu, MR1979 napisał:

a podgrzewam hot air

Masochista, ale co kto lubi... Patelnia jest szybsza i tańsza (przynajmniej u mnie gaz jest "za darmo"... znaczy w ryczałcie)

3 minuty temu, MR1979 napisał:

Myślałem że uwaliłem uC przy lutowaniu.

Za uwalenie czegoś przy lutowaniu to chyba należy się nagroda mistrza... naprawdę ciężko to zrobić (poza BGA i elektrolitami).

Edytowano 9 lutego przez H1M4W4R1
