Pierwsze wrażenia i pierwsze pytanie


bereczek

Pomocna odpowiedź

Pierwsze wrażenia w kursie bardzo pozytywne. Ale tez i pierwsze pytanie.

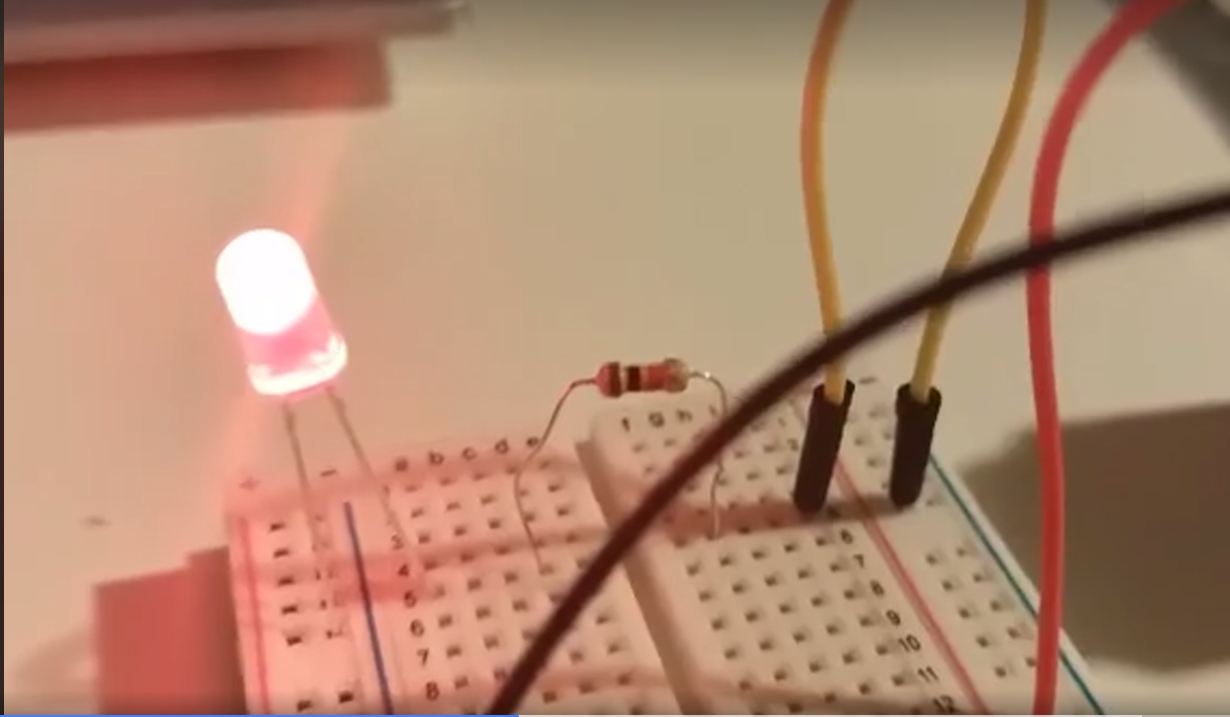

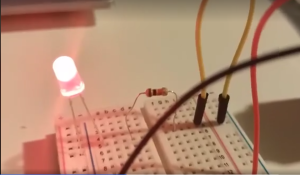

Na zdjęciu widzimy układ z filmu "Jak działa rezystor".

Układ jest zasilany oczywiście baterią 9V.

Pytanie: Czy jeżeli w momencie przepływu prądu (w czasie kiedy dioda świeci) wyjmę opornik (1kΩ) to czy dioda się spali?

Nie chcę ryzykować jej istnienia.

Jeszcze raz dziękuję za możliwość realizacji kursu i z góry dziękuję za odpowiedź.


Link do komentarza
Share on other sites

@bereczek witam na forum 🙂

7 minut temu, bereczek napisał:

Pytanie: Czy jeżeli w momencie przepływu prądu (w czasie kiedy dioda świeci) wyjmę opornik (1kΩ) to czy dioda się spali?

Nie, po prostu przerwiesz wtedy obwód i prąd nie będzie płynął, bo teraz płynie po kolei: bateria > rezystor > dioda > bateria. Jeśli wyjmiesz rezystor to po prostu prąd nie będzie płynął. Efekt będzie taki sam, jak w sytuacji gdy odłączysz baterię. Co innego jeśli wyciągniesz rezystor i zewrzesz diodę prosto z baterią (czyli na tym zrzucie z filmu podłączyłbyś żółty przewód wprost do diody) - wtedy ją uszkodzisz.

Zerknij do tego artykułu, jest tam animacja z diodą: https://forbot.pl/blog/jak-dziala-plytka-stykowa-zdjecia-budowa-przyklady-id21978

Link do komentarza
Share on other sites

(edytowany)

Niestety nie wiem jak wyjść z tego impasu.

Kiedy zwiększam opór zmniejsza się natężenie ( to jest zrozumiałe), a napięcie się zwiększa (to jest niezrozumiałe).

Z wiadomości podanych natężenie jest wprost proporcjonalne do napięcia, zatem też powinno się zmniejszać.

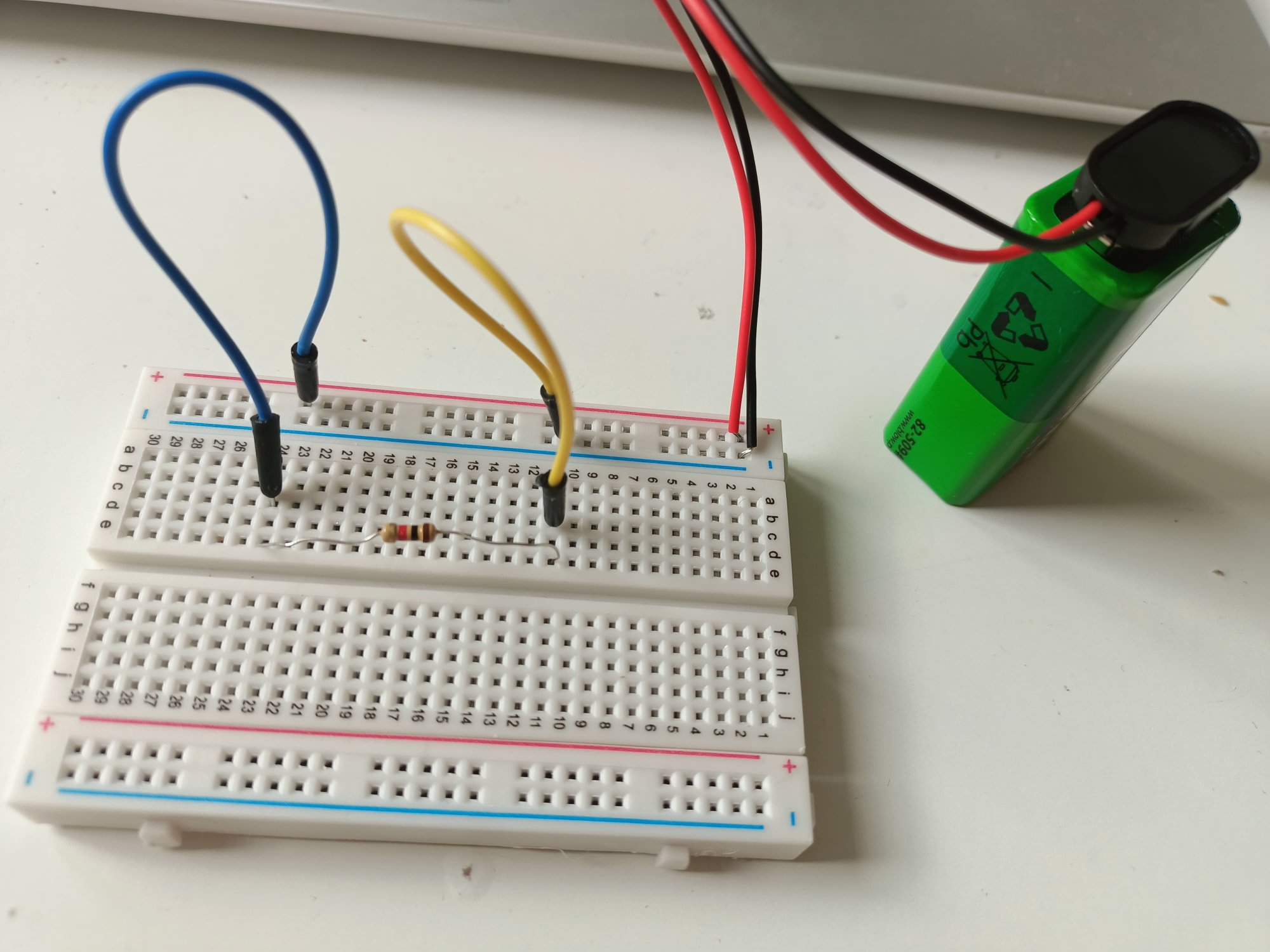

W układzie jak na zdjęciu z opornikiem 1kΩ (czerwony)- napięcie 8,65V, gdy wymieniam na opornik 10kΩ (pomarańczowy) - napięcie 8,91 V.


Edytowano przez bereczek
Już sam nie wiem co z czym pomyliłem :)
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Pamiętaj, że każda bateria ma tzw. rezystancję wewnętrzną, która żeby było ciekawiej nie jest stała, ale zwiększa się wraz ze zużyciem baterii. Czyli możesz potraktować baterię jako źródło napięcia (w Twoim przypadku zmierzone 9.18V) i połączony szeregowo jakiś rezystor.

Możesz policzyć prąd znając rezystancję podłączonego opornika i zmierzone na nim napięcie. Znając ten prąd i spadek napięcia na rezystancji wewnętrznej możesz obliczyć jej wartość w danej chwili. Spróbuj!

Możesz również skorzystać ze wzorów na dzielnik napięcia - wtedy nawet nie musisz wyliczać prądu. Spróbuj i pokaż co Ci wyszło.

  • Lubię! 1
Link do komentarza
Share on other sites

(edytowany)

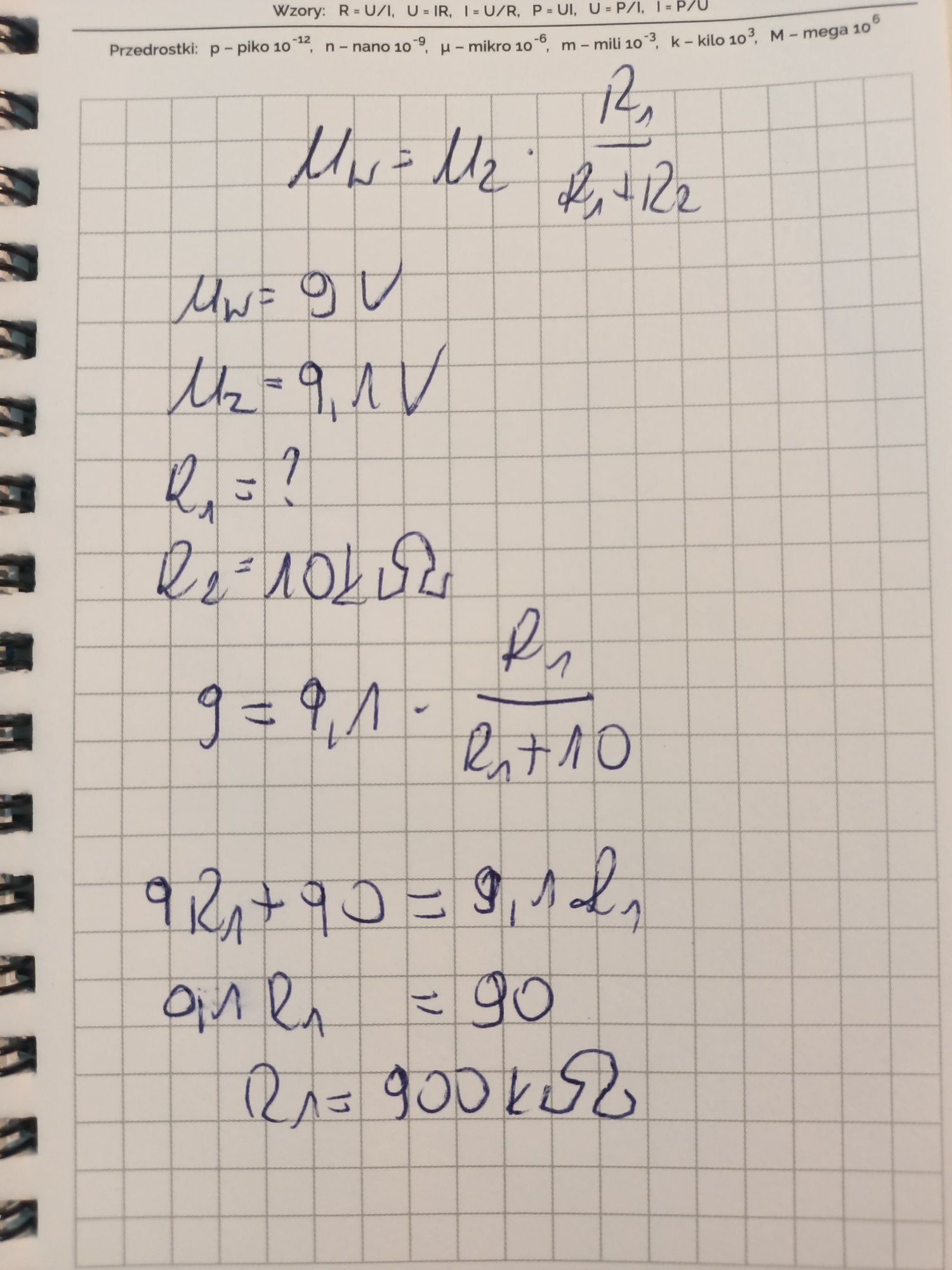

Czyli opór wewnętrzny baterii to 900kΩ?
Nie do końca rozumiem co znaczy "Znając [...] spadek napięcia na rezystancji wewnętrznej "
Do jakiego wzoru to zastosować należy?

Wciąż nie potrafię rozgryźć dlaczego przy mocniejszym oporniku mam większe napięcie.

Edytowano przez bereczek
