Problem z Mosfet Driver IR2110


Januszxd

Pomocna odpowiedź

Cześć, chcę zrobić inwerter. W tym celu najpierw chciałem się nauczyć obsługiwać driver IR2110 z dwoma MOSFETami typu N IRFP250 w układzie półmostka.

W celu nauki chciałem jako odbiornik podłączyć żarówkę i zmieniać jej jasność poprzez zmianę wypełnienia sygnału PWM z arduino na wejścia HIN i LIN drivera. Niestety po włączeniu układu żarówka świeci się bardzo słabo i można powiedzieć, że praktycznie nie reaguje na zmiany sygnału PWM z arduino.

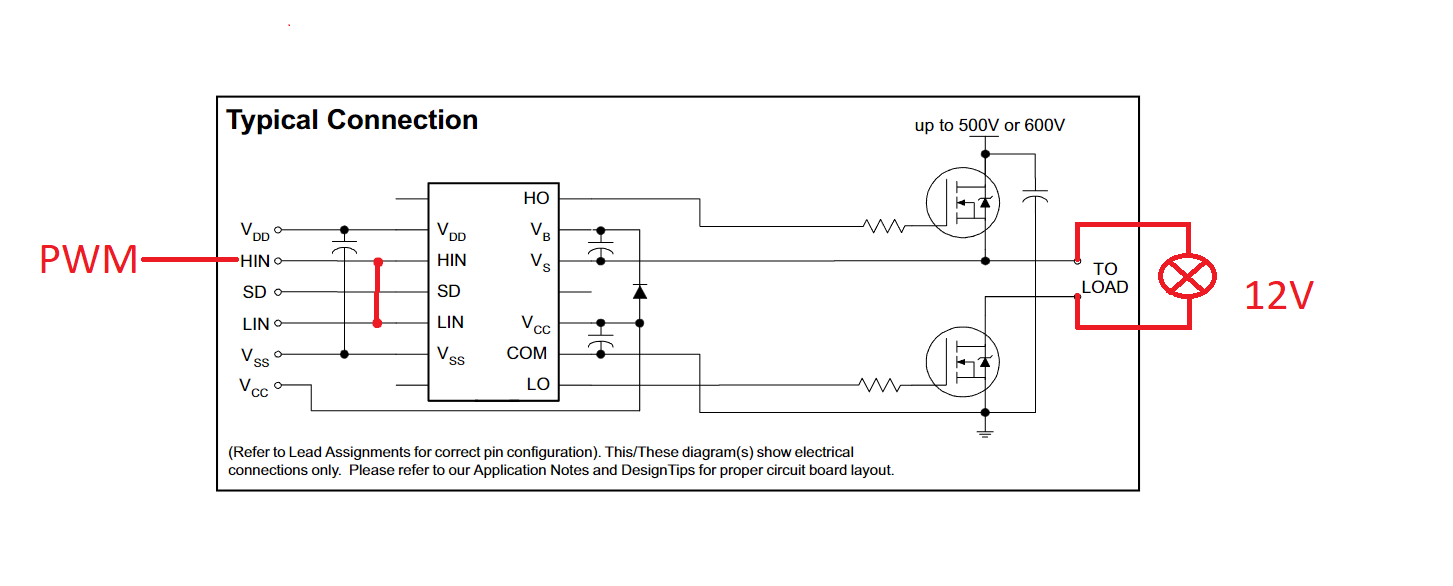

Całość połączyłem tak jak na schemacie w załączniku. Użyłem kondensatorów ceramicznych 100 nF, diody UF4007 i rezystorów 100 Ohm. Dodatkowo wejścia HIN i LIN zwarłem tak, aby móc sterować oboma MOSFETami przy użyciu drivera za pomocą jednego sygnału PWM z arduino.

Wypełnienie sygnału PWM reguluje za pomocą potencjometru.

Kod arduino:

#define width_pin A2

int analog_width = 0;
int width;

void setup() {
  Serial.begin(9600);

  digitalWrite(11, OUTPUT);
}

void loop() {
  analog_width = analogRead(width_pin);
  width = map(analog_width, 1023, 0, 255, 0);

  analogWrite(11, width);
  Serial.println(width);
}

Dla jasności również powiem co konkretnie podłączyłem pod poszczególne wejścia.

  • Vdd - 5V z Arduino
  • HIN i LIN - jeden i ten sam sygnał PWM z Arduino
  • SD - połączone do minusa zasilania
  • Vss - połączone do minusa zasilania
  • HO - bramka górnego MOSFETa
  • LO - bramka dolnego MOSFETa
  • COM - połączone z minusem zasilacza i źródłem dolnego MOSFETa
  • Vcc - 12V z zasilacza
  • Vs - połączone ze źródłem górnego MOSFETa
  • Vb - połączone przez diodę UF4007 z 12V z zasilacza



Dodatkowo pomierzyłem napięcia układu:

  • LO i COM - 3,2 V
  • HO i COM - 7,3 V
  • Vdd i Vss - 4,97 V
  • Bramka i źródło dolnego MOSFETa - 3,2 V
  • Źródło i dren dolnego MOSFETa - 6,9 V
  • Bramka i źródło górnego MOSFETa - 0 V
  • Źródło i dren górnego MOSFETa - 0,03 V

Czy dobrze połączyłem układ? Co może powodować, że on nie działa i jak go poprawnie połączyć?

Czy wymiana górnego MOSFETa na MOSFET typu P naprawi mój problem?

Mam nadzieję, że ktoś pomoże mi rozwiązać ten problem bo już długo tkwie w tym samym miejscu :c
