Fotografowanie elektroniki smartfonem


miro88

Pomocna odpowiedź

W jaki sposób efektywnie fotografować elektronikę t.j. części, płytki itp. komórką? Ja najlepsze rezultaty otrzymałem gdy robiłem zdjęcia w odległości ok. 20 cm od obiektu  w trybie pro na balkonie. Nie wtedy efektu beczki fotografowanych obiektów. Mam również możliwość zapisu zdjęcia w formacie HEIF/HEIC zamiast JPG co daje lepszą jakość zdjęcia.

Jak zrobić idealnie proste zdjęcie płytki PCB? Czy to jest możliwe bez użycia uchwytu/statywu?

Edytowano przez miro88
Link do komentarza
Share on other sites

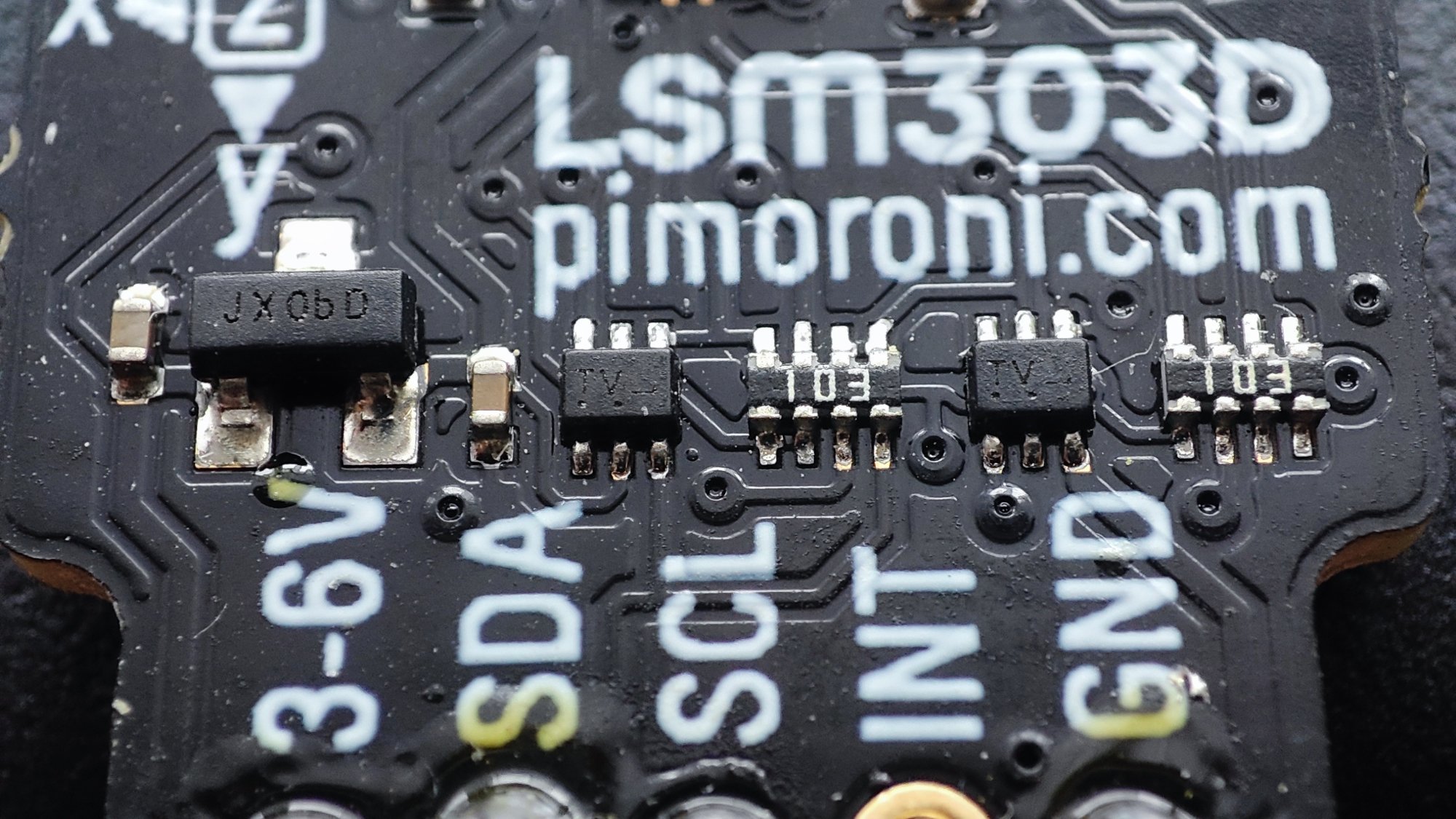

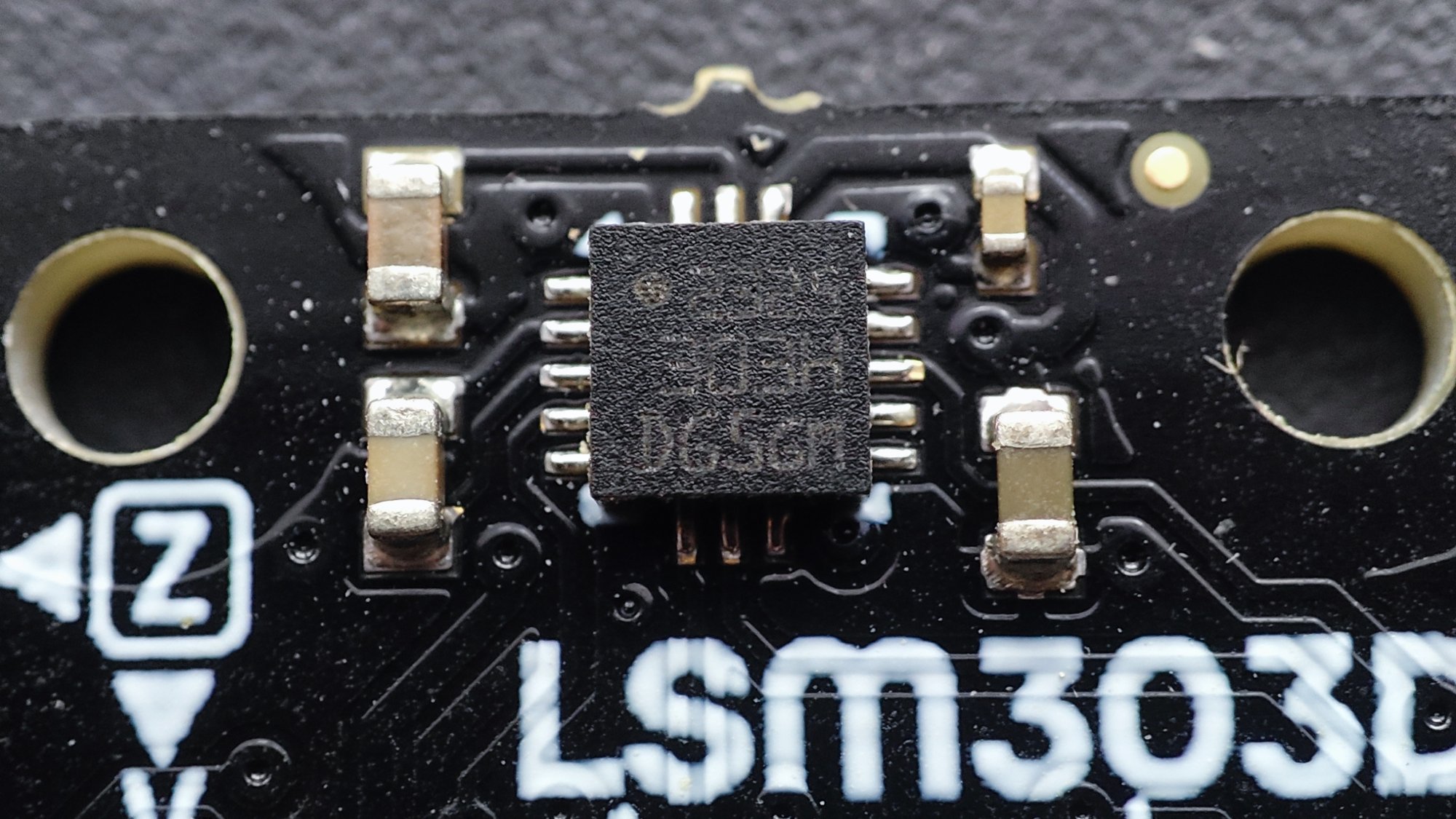

@miro88 nie piszesz jaką masz komórkę, ale poszukaj w ustawieniach aparatu trybu "SUPER MAKRO" lub coś podobnego. Taki tryb ma np. Xiaomi12 a fotki robione z ręki wychodzą całkiem OK. Dołączone zdjęcia zrobione na szybko z odległości ok. 3 cm, bez żadnych "upiększeń".

Możesz też wykorzystać mikroskop 😉... ale cena 😯, chyba że wykorzystałbyś go też do lutowania.



Link do komentarza
Share on other sites

Jak mam trudności z odczytem oznakowań jakiegoś elementu to robię zdjęcie w trybie makro, czasem trzeba oświetlić element pod innym kątem.

  • Lubię! 1
Link do komentarza
Share on other sites

9 minut temu, _LM_ napisał:

Jak mam trudności z odczytem oznakowań jakiegoś elementu to robię zdjęcie w trybie makro, czasem trzeba oświetlić element pod innym kątem.

Zgadzam się jak najbardziej,

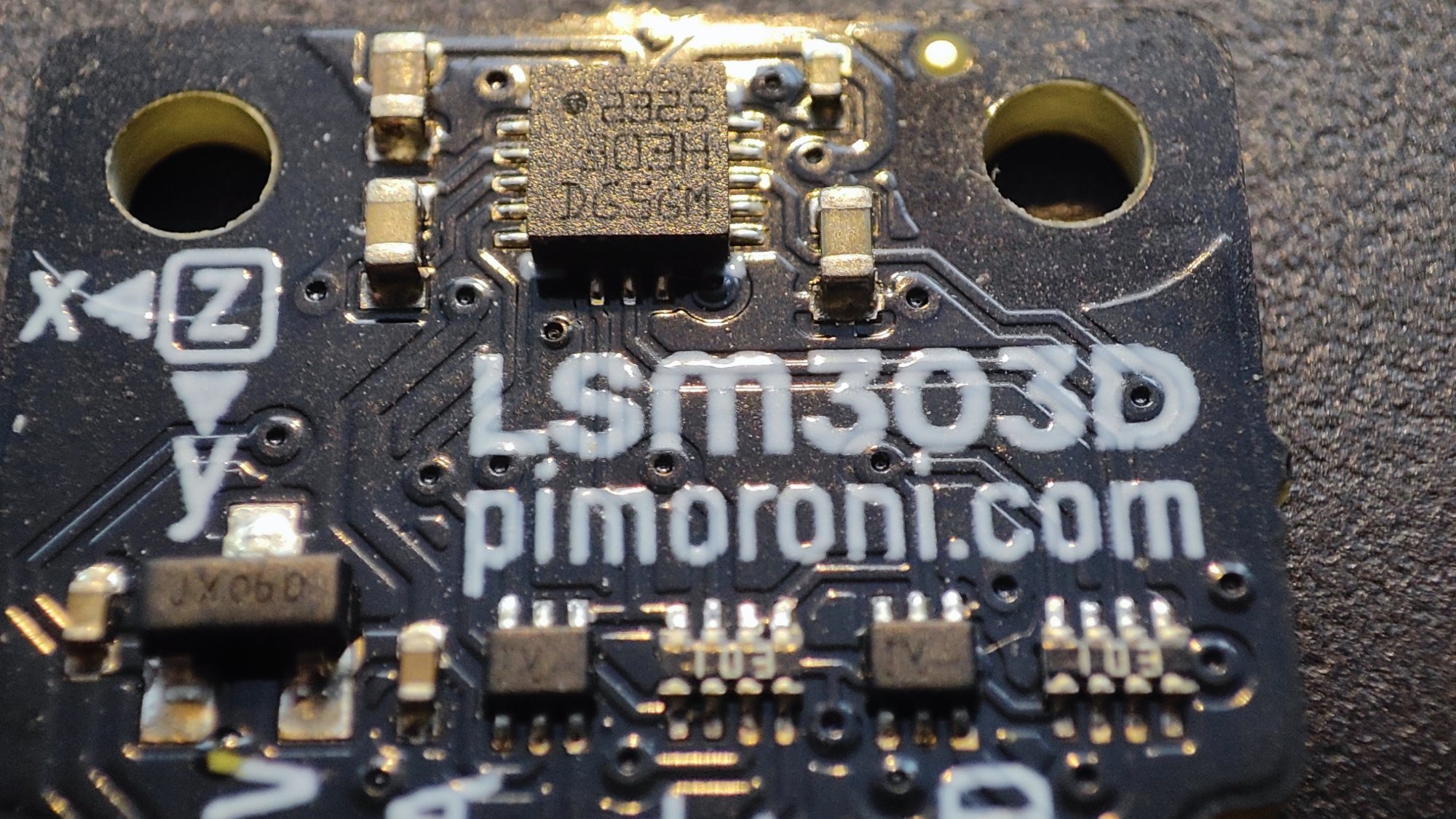

ten sam moduł tylko doświetlony "ciepłym" LED-em ( zwykła lampka stołowa ) i zrobiony z trochę większej odległości ok. 5 cm.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Dużo zależy od samej kamery w tel...siostra ma (nie pamiętam jaki model) tel. Którym z ciekawości robiłem zbliżenie właśnie jakiejś płytki PCB to byłem w szoku do jakiego rozmiaru mogłem powiększyć przy bardzo dobrej jakości...bez problemu można by go użyć jako kamera do lutowania malutkich komponentów smd 😅

Link do komentarza
Share on other sites

2 godziny temu, keram167 napisał:

Możesz też wykorzystać mikroskop 😉... ale cena 😯, chyba że wykorzystałbyś go też do lutowania.

Za 2.5-3k można mieć chińczyka z kamerą 4K (i to nawet chyba prawdziwe 4K). Komfort pracy bez porównania względem cyfrowych, chociaż 0402 i tak lutuję bez powiększenia.

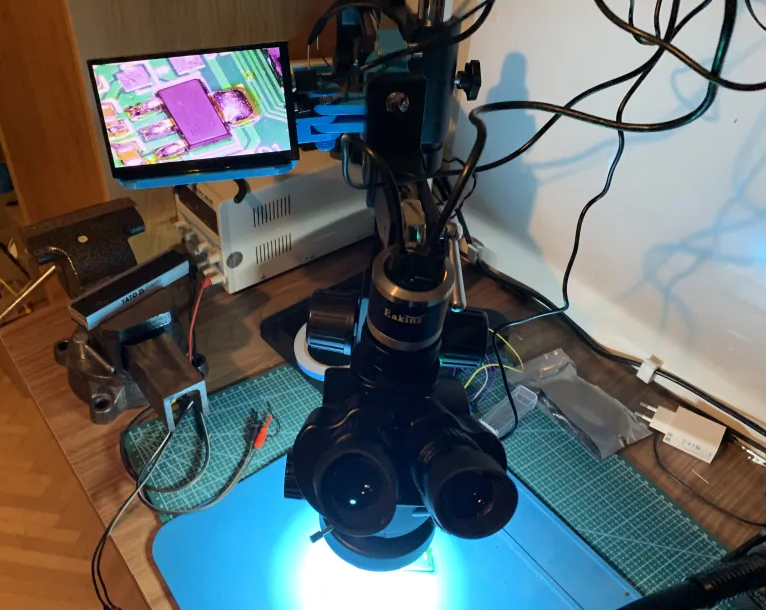

U mnie stoi ten model: https://www.aliexpress.com/item/33007792373.html i jak dotąd się sprawdza (podstawa waży więcej niż moje imadło, nie tak łatwo go wywrócić). Do tego ekran za 200,- i mamy świetny sprzęt do pracy.

obraz.thumb.png.3823f99c5f2873e05132ec2988ac4759.pngIMG_0918.thumb.png.96a38f9a81849c35aafe047ef434ab32.png

Link do komentarza
Share on other sites

@miro88 Na szybko szukając, M21 nie ma dedykowanej kamerki do macro ani opcji "makro" w opcjach aparatu. Zerknij na to tak od 2:20 minuty ( tylko język taki "nieludzki" 😉). Ale to bardziej własnie jest "cyfrowy zoom".

@H1M4W4R1 nooo... jakby to powiedzieć - full wypas, profeska 👍. Pytanie tylko czy Kolega @miro88 chce używać tego powiększenia sporadycznie do odcyfrowania opisu jakiegoś elementu smd czy też do wykorzystać do montażu, napraw, diagnostyki... Są też oczywiście tańsze mikroskopy np. taki . Ma toto m.in. zabudowany akumulatorek Li-Po, możliwość podpięcia po USB do laptopa i podgląd na żywo ( darmowa aplikacja S-Eye ), nagrywanie filmów na SD...

Chociaż z Twoim zestawem to jak porównanie "kaszlaka" z "Lambo" 😉

Link do komentarza
Share on other sites

6 minut temu, keram167 napisał:

Chociaż z Twoim zestawem to jak porównanie "kaszlaka" z "Lambo" 😉

To byłoby gdyby porównywać tę cyfrę z Leicą, a mój zestaw to taka średnia półka co daje radę. Do odczytu wystarczy telefon z makro (jak już wiele osób wspomniało) - ma kilka zalet m.in. można sobie dokupić kamerę termowizyjną i diagnozować uszkodzone elementy w kilka sekund. I jest dużo bardziej mobilny niż mikroskop (a tym bardziej mój ważący jakieś 20-25kg).

Link do komentarza
Share on other sites

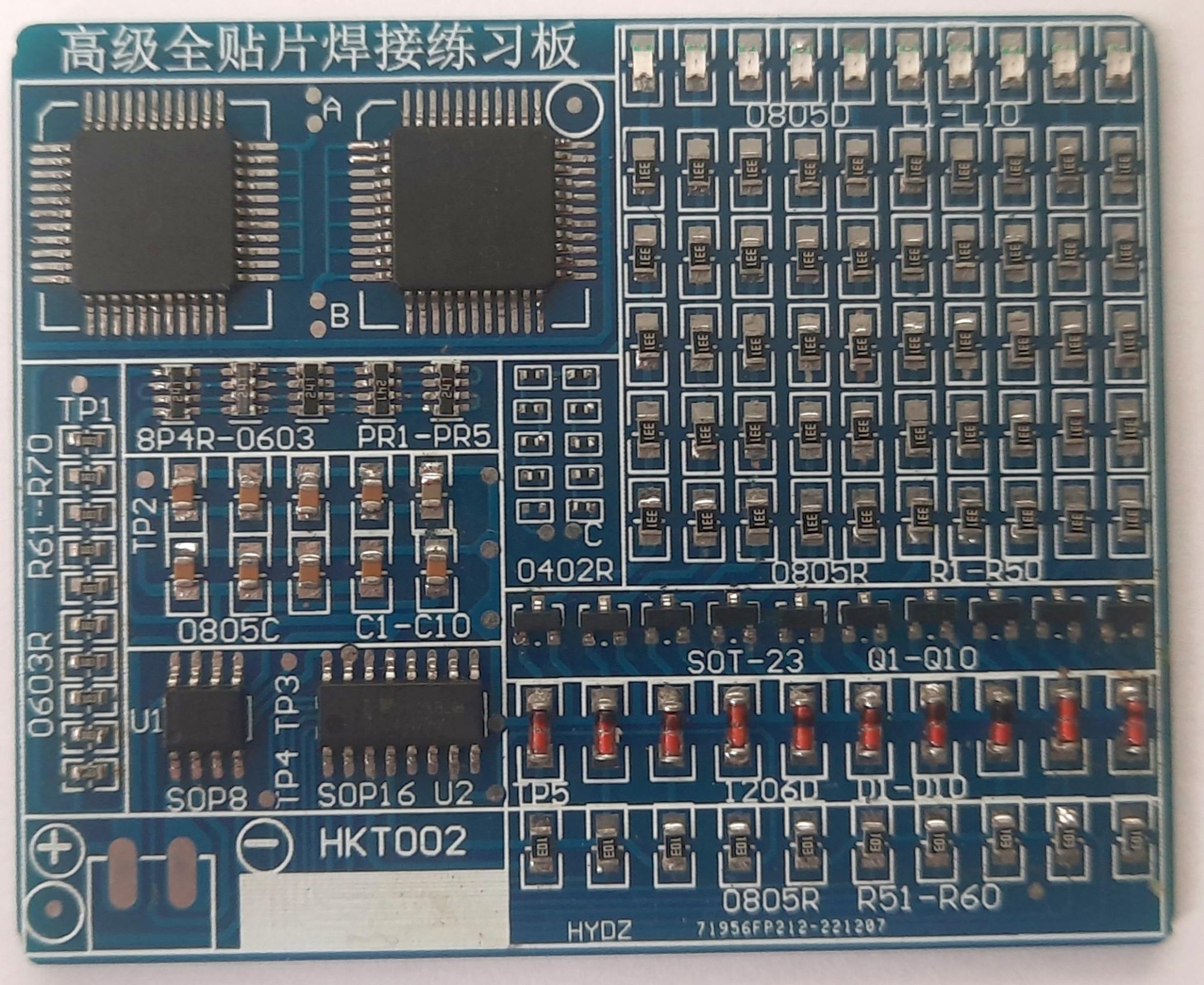

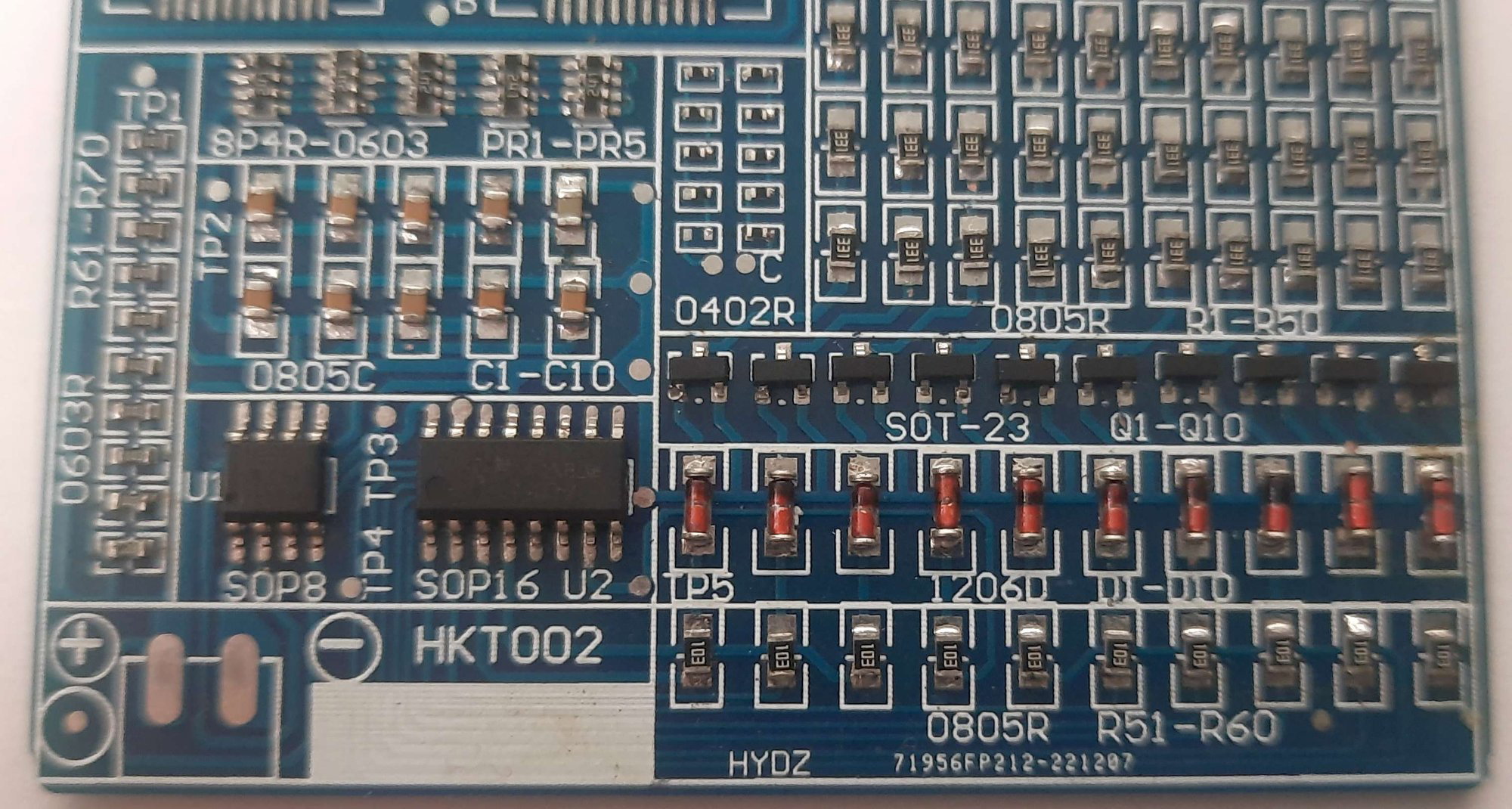

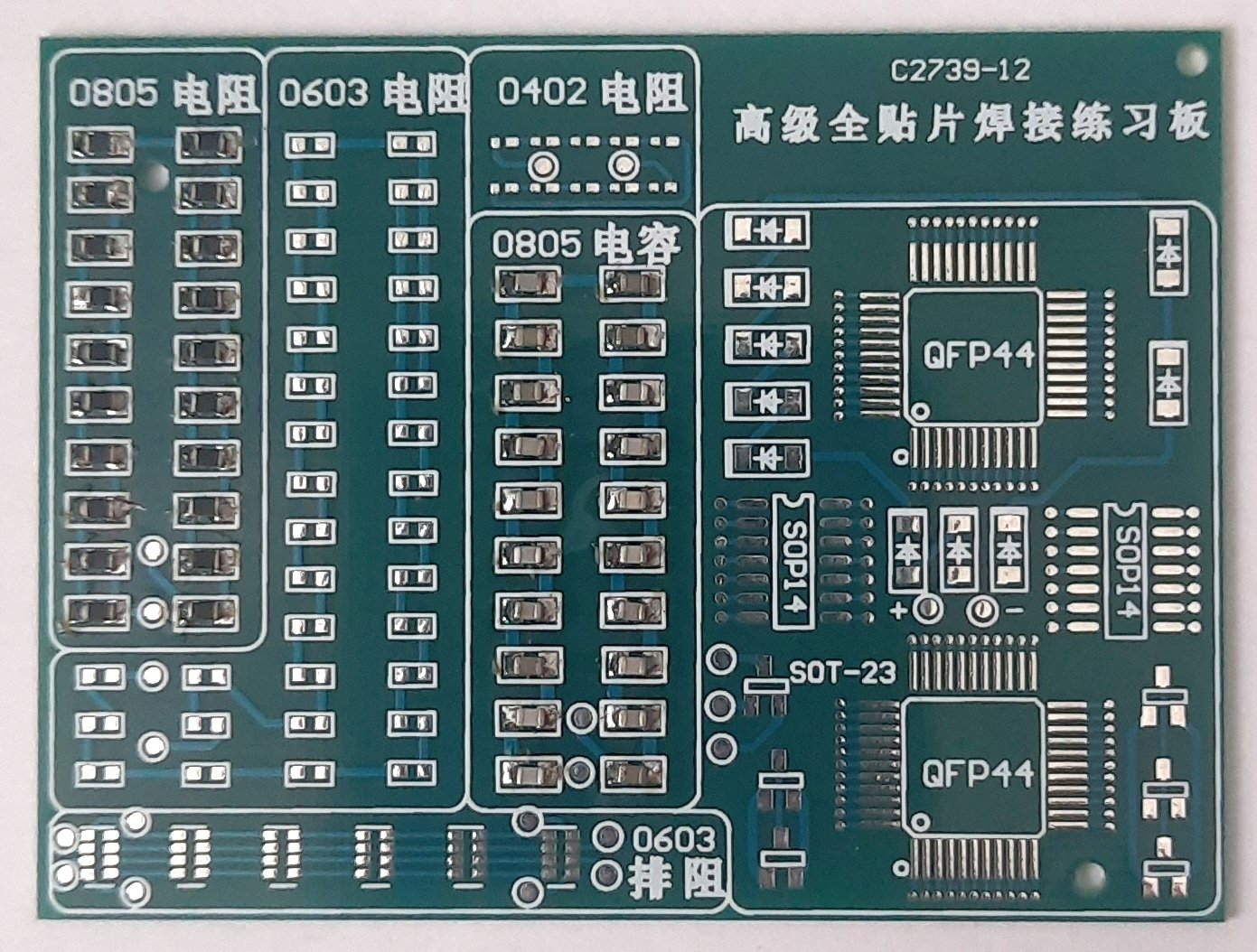

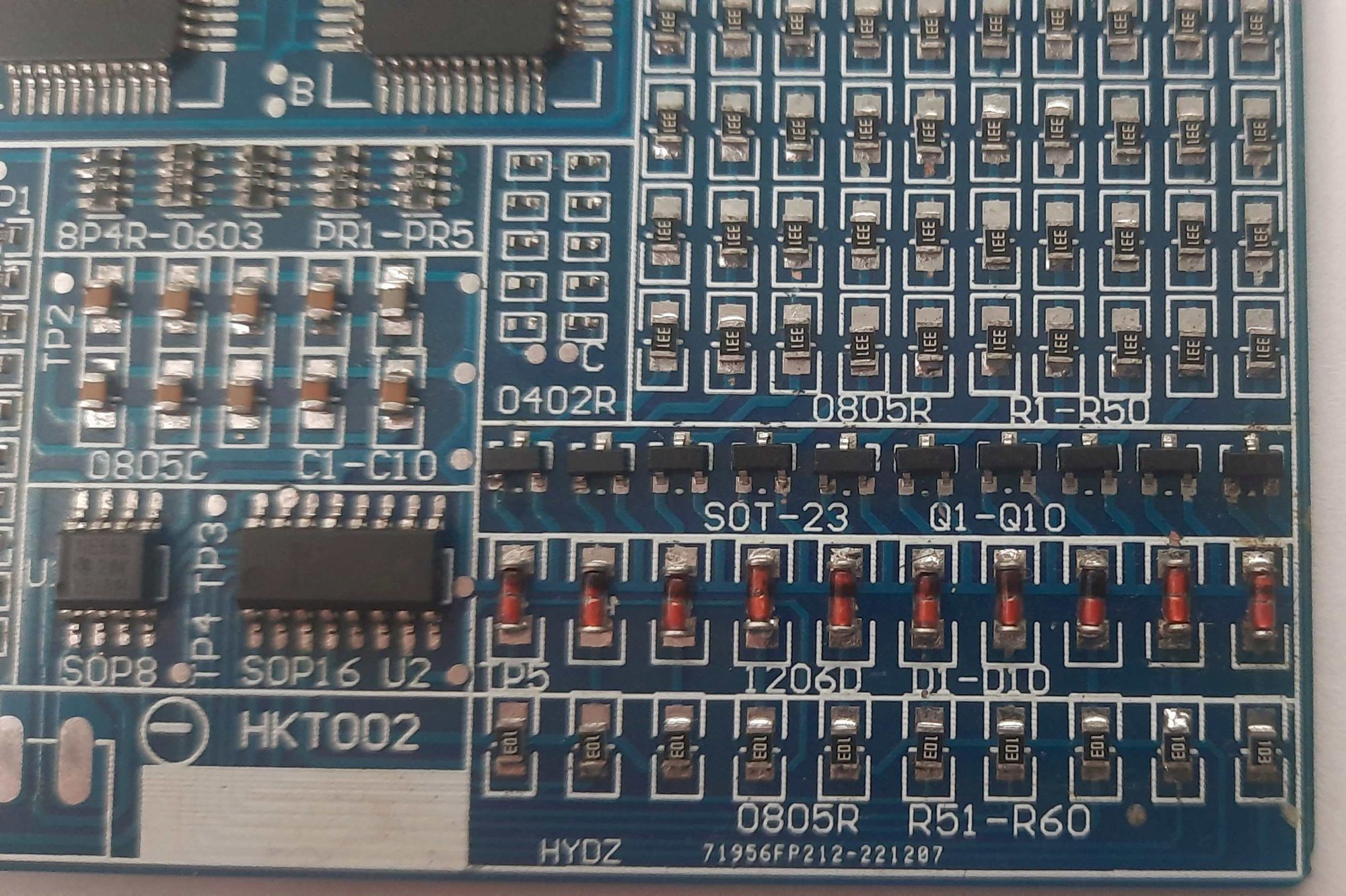

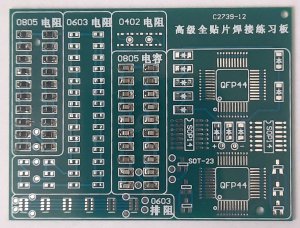

Dołaczam zdjęcia płytek zrobionych aparatem. Niech się ktoś wypowie czy są odpowiedniej jakości.
