Skocz do zawartości

Podświetlenie Przycisku w obudowie Pytanie/Zagadka


MaciejG

Pomocna odpowiedź

Witam, piszę tu do was z prośbą o pomoc/radę w sprawie mojego mini projektu. Jestem początkującym w tworzenia elektroniki więc proszę o większą wyrozumiałość w kwestii specjalistycznego nazewnictwa.

Celem projektu jest zamienienie podświetlenia przycisku zasilania na obudowie komputera na podświetlenie RGB zsynchronizowane z podświetleniem w obudowie. Sam przycisk ma trzy stany podświetlenia (świeci, mryga i nie świeci). Problem pojawia się, gdy chcemy “zsynchronizować” to z podświetleniem. Na płycie głównej mam trzy dostępne wyjścia: RGB, ARGB, POW-LED. (pin-out zamieszczam poniżej)

RGB: 1 - 12v,  2 - G,  3 - R,  4 – B

ARGB: 1 - 5v, 2 - Din, 3 - pusty, 4 - GND

POW-LED: 1 - 5v, 2 – GND

Początkowo zakładam nie korzystać z wyjścia ARGB z powodu większej złożoności tego rodzaju podświetlenia natomiast zostawiam tu informację o jego istnieniu.

Schemat powinien realizować taką (pseudo) tablice boolowska:


Legenda:

IN – tablica stanów wejściowych

OUT – tablica stanów wyjściowych

PW – zasilanie 5v (POW-LED:1)

LED – Czy podświetlenie obudowy się świeci?

12v – Czy na złączu RGB występuje zasilanie?

PW LED – Czy przycisk się świeci?

LED GRD – puszczenie “minusa” przez gniazdo RGB (RGB:2,3,4)

PW GRD – puszczenie “minusa” przez gniazdo PW (POW-LED:2)

Opis stanów:

Nr.1 - PC włączony

Nr.2 - PC wygaszony

Nr.3 i 4 – PC uśpiony (przycisk mryga)

Nr.5 - PC wyłączone

Własnymi siłami doszedłem do takiego prototypu, ale nie jest on idealny. Nie spełnia bowiem przypadku Nr.2 z tablicy.


Dostęp mam tylko do tego co jest podłączone do większej płytki stykowej (wyprowadzenia gniazd i diody). Mniejsza jest hipotetyczną implementacja sterowania oświetleniem na płycie głównej. Połączenie minusa pomiędzy płytkami jest nie potwierdzone (ale zakładam, że istnieje). Z braku istnienia modelu Diody RGB (wsp.Anoda) w programie użyłem trzech zwykłych na modelu. Napięcie 3v z baterii też jest umowne. Co do doboru rezystorów to jest to zrobione na oko (na razie) chodzi głównie o zasadę działania.

Za wszelkie sugestie, pomysły i podpowiedzi będę bardzo wdzięczny.

Ps. Niechciał bym używać w projekcie żadnych mikrokontrolerów typu Arduino itp.

Link do komentarza
Share on other sites

(edytowany)
20 godzin temu, MaciejG napisał:

Schemat powinien realizować taką (pseudo) tablice boolowska:


  1. Sygnał PW LED to jest to samo co PW
  2. Sygnał LED GRD to jest to samo co LED

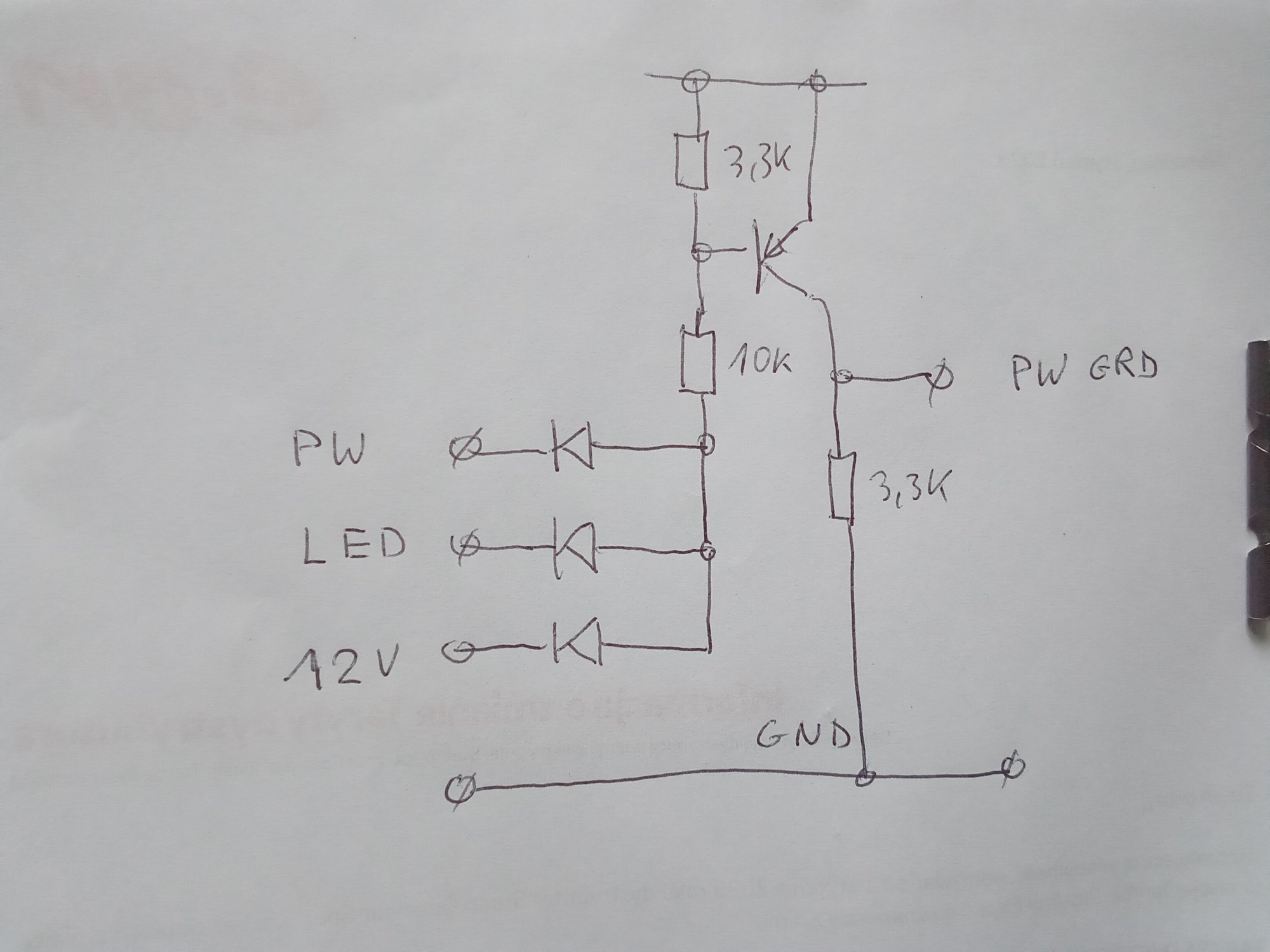

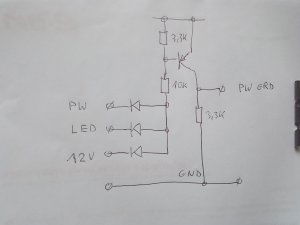

  3. Sygnał PW GRD tworzymy przy pomocy układu o schemacie jak poniżej:


Edytowano przez jand
  • Lubię! 1
Link do komentarza
Share on other sites

Dziękuję za twoją odpowiedź @jand  ale chyba nie do końca o to mi chodziło. Jednak dało mi to do myślenia co nieco 😅

Co do samego opisu to jest tam parę błędów i może wydawać się nieco zawiły. Więc słowem sprostowania słowo "GRD" to to samo co GND. Mowa o tabelce.

natomiast co do samego problemu to pytanie jest takie:

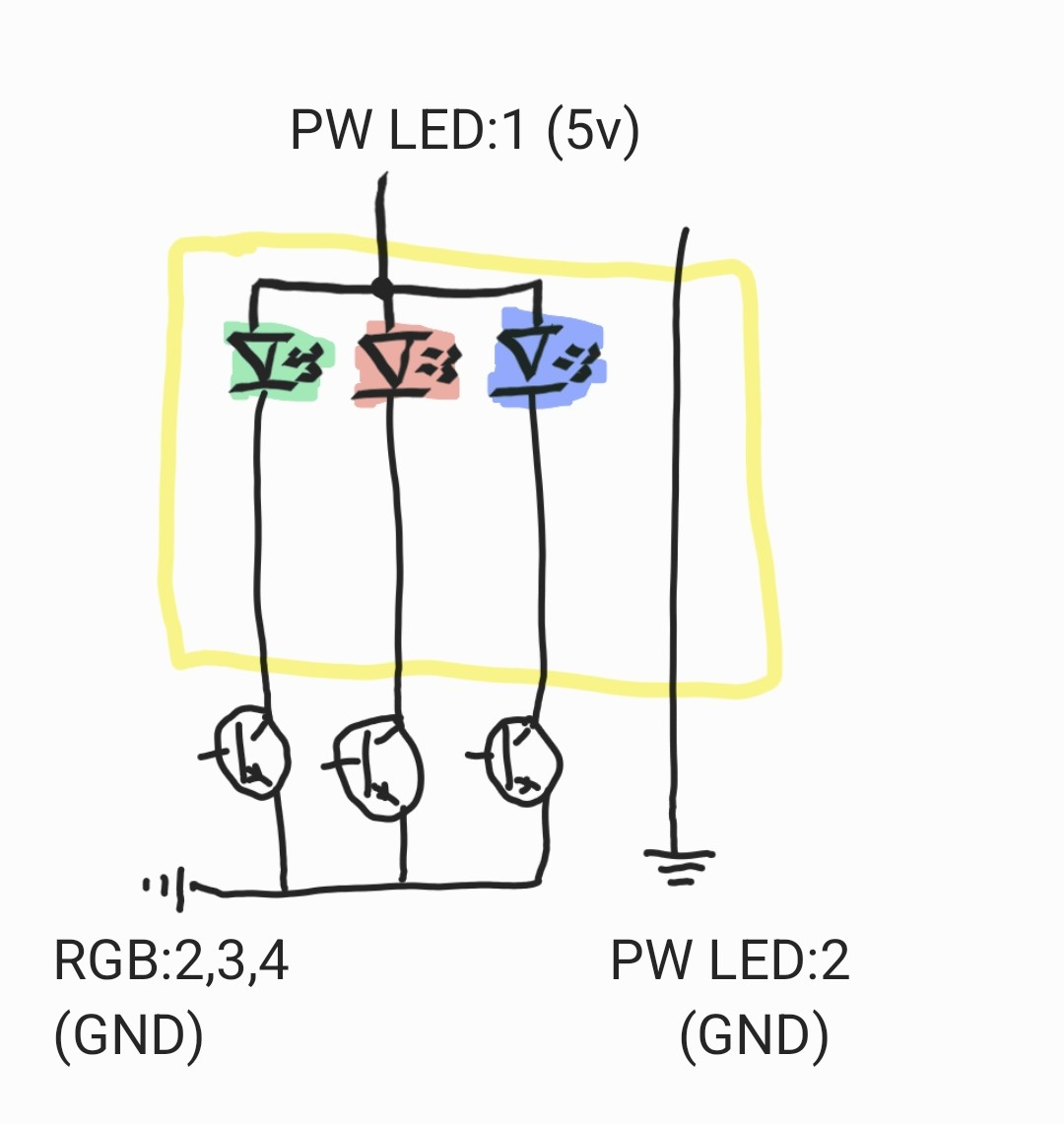

Jak możemy połączyć te dwa obwody żeby w momencie kiedy wszystkie 3 tranzystory są w pełni zamknięte prąd płyną przez drugi obwód (i tylko wtedy) mając do dyspozycji jedynie obszar zaznaczony kolorem żółtym?


Link do komentarza
Share on other sites

Proszę bardzo:

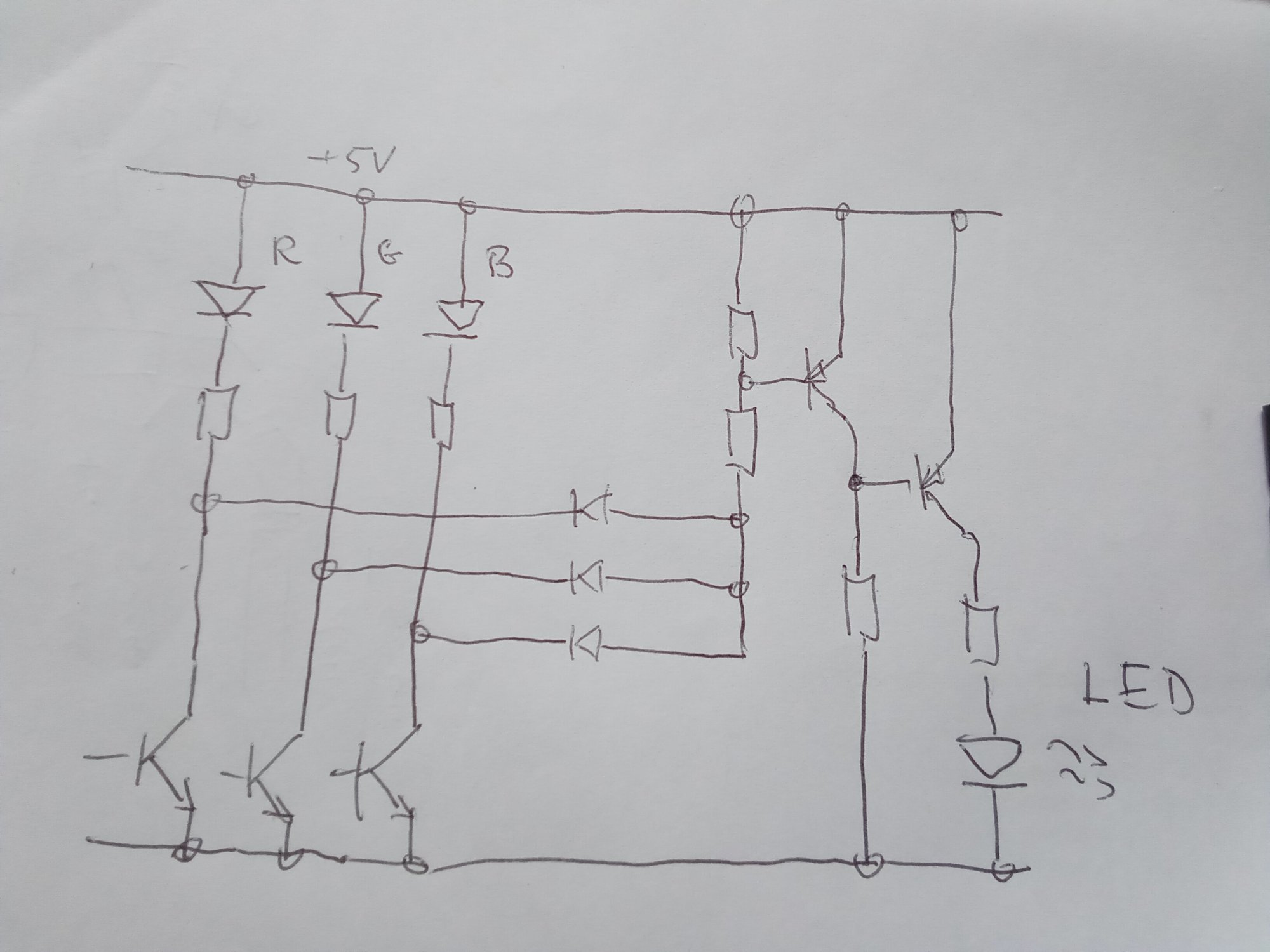

Dioda opisana jako LED zapali się, jeśli żadna z diod R, G i B nie będzie zapalona.

Do diod R G B dodałem niezbędne oporniki ograniczające prąd.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

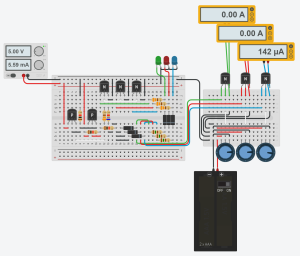

Jeszcze raz wielkie dzięki za twoją pomoc @jand ! Dzięki tym wskazówką udało mi się poskładać (w Tinkercat) działający model tego co chciałem osiągnąć:


Dodałem jeszcze rezystor 6.8KΩ dla zwiększenia czułości. Bez niego przełączanie zaczynało się w okolicach 1mA teraz jest ~150µA.

Jeśli ktoś miałby jakieś wskazówki/uwagi co do danego rozwiązania to jak najbardziej zachęcam do dalszej dyskusji 🙂

Link do komentarza
Share on other sites

Dołącz do dyskusji, napisz odpowiedź!

Jeśli masz już konto to zaloguj się teraz, aby opublikować wiadomość jako Ty. Możesz też napisać teraz i zarejestrować się później.
Uwaga: wgrywanie zdjęć i załączników dostępne jest po zalogowaniu!

Gość
Dołącz do dyskusji! Kliknij i zacznij pisać...

×   Wklejony jako tekst z formatowaniem.   Przywróć formatowanie

  Dozwolonych jest tylko 75 emoji.

×   Twój link będzie automatycznie osadzony.   Wyświetlać jako link

×   Twoja poprzednia zawartość została przywrócona.   Wyczyść edytor

×   Nie możesz wkleić zdjęć bezpośrednio. Prześlij lub wstaw obrazy z adresu URL.

×
×
  • Utwórz nowe...

Ważne informacje

Ta strona używa ciasteczek (cookies), dzięki którym może działać lepiej. Więcej na ten temat znajdziesz w Polityce Prywatności.
