Prądy w komparatorze - kierunki

[jugan1]

Dzień dobry,

Przerabiam właśnie 4 część kursu Elektroniki Poziom 2 i chciałbym bardziej zrozumieć jak płyną prądy na jednym ze schematów

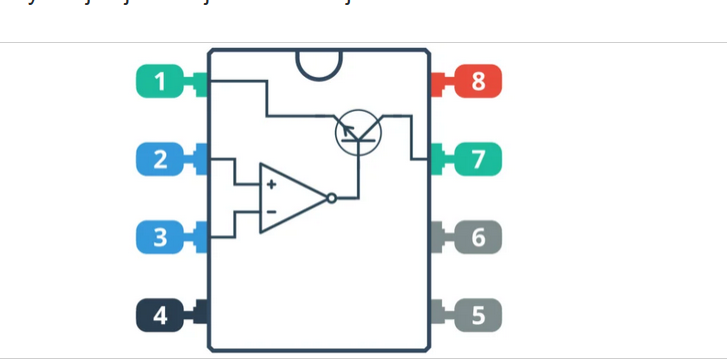

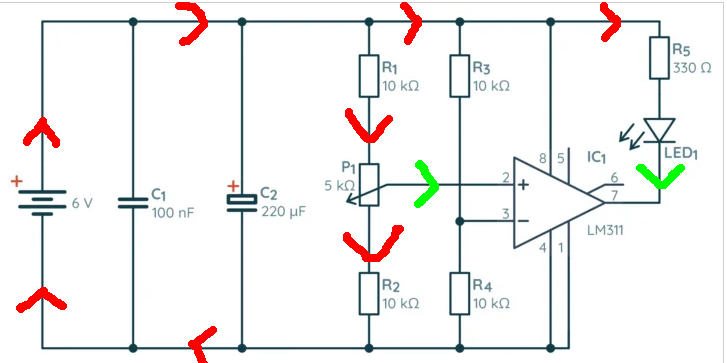

Na zielono zaznaczyłem strzałki, gdzie wg mnie dochodzi do sprzeczności. Z jednej strony prąd płynie od plusa przez "górną" gałąź, następnie przez rezystor R5, diodę LED1 i "wpływa" do komparatora. Z drugiej strony prąd płynie od plusa, górną gałęzią, wpływa do gałęzi, gdzie jest rezystor R1 oraz potencjometr P1 i płynie np. w prawo do wejścia komparatora o numerze 2. Jaka jest dalsza droga tych prądów do minusa? Przez "8" w komparatorze nie może - tutaj też prądy wpływają. "3" też odpada, bo tam też prąd wpływa. Patrząc na ten rysunek:

Obstawiam, że oba prądy "wypływają" przez "1". Mam rację?

[Sylba]

48 minut temu, jugan1 napisał:

Z drugiej strony prąd płynie od plusa, górną gałęzią, wpływa do gałęzi, gdzie jest rezystor R1 oraz potencjometr P1 i płynie np. w prawo do wejścia komparatora o numerze 2

Wejścia odwracające i nieodwracające mają bardzo dużą impedancję więc są praktycznie sterowane napięcie. Prądy wpływające są bardzo małe.

Wyjście (pin 7) to wejście na kolektor tranzystora, który pełni rolę przełącznika (klucza), który albo przewodzi (na pinie 7 jest stan niski) i wówczas prze złącze kolektor emiter przepływa prąd (wpływa do pinu 7), albo jest zatkany (wówczas na pinie 7 dzięki rezystorowi R5 i diodzie jest stan wysoki).

48 minut temu, jugan1 napisał:

Jaka jest dalsza droga tych prądów do minusa?

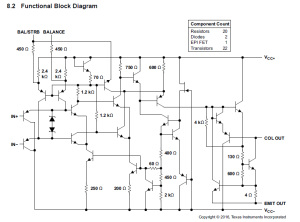

Jakbyś chciał prześledzić drogę to w środku, to układ może wyglądać tak, jak ten z TI.



Jakbyś chciał więcej informacji, to zachęcam do obejrzenia tego krótkiego filmu.

https://www.youtube.com/watch?v=ZU8uuAwdQAo

Edytowano 22 kwietnia przez Sylba

[jand]

27 minut temu, jugan1 napisał:

Obstawiam, że oba prądy "wypływają" przez "1". Mam rację?

Połowicznie.

Prąd wpływający do tranzystora końcowego (nóżka 7) rzeczywiście wypływa przez nóżkę 1.

Jeśli chodzi o prąd wejściowy komparatora, to w przypadku stosowanego na kursie LM311, w którym na  wejściu są tranzystory pnp,  prąd z obu wejść będzie wypływał  z układu. A wpływał nóżką 8.

W innych typach komparatorów mogą być na wejściu tranzystory npn i wtedy prąd będzie do nich wpływał, a wypływał nóżką podpisaną jako GND lub -V.

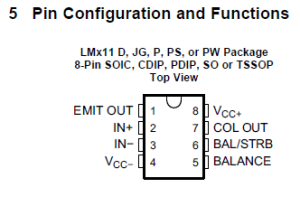

W karcie katalogowej znajdziesz schemat wewnętrzny układu. Proponuję popatrzeć.
