Pomiary w obwodzie

[Janek17]

Witam.

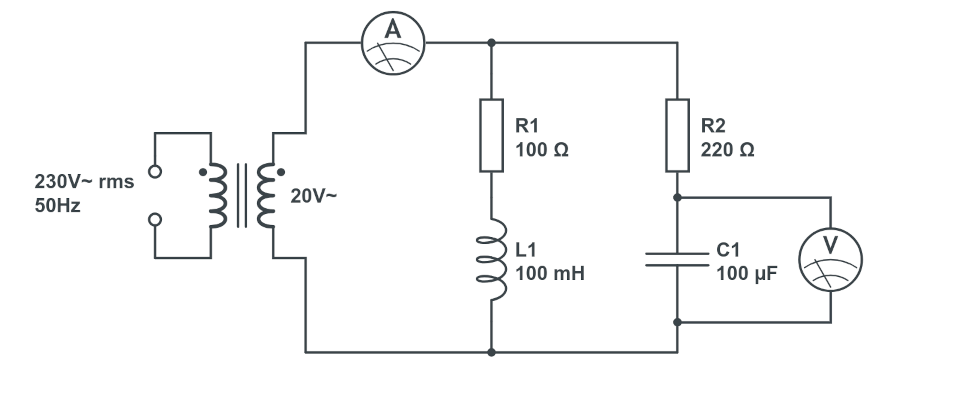

Jakie będzie wskazanie amperomierza i woltomierza wg obliczeń w tym obwodzie?

[jand]

Czy jest to praca domowa?

[_LM_]

@jand też miałem o to zapytać

[Sylba]

Dnia 5.02.2025 o 15:47, jand napisał:

Czy jest to praca domowa?

Też nie lubię gdy ktoś trafia na Forum bo może łatwo rozwiąże zadanie.

Jednak przed oczami pojawia mi się obrazek i myślę, że AI to wkrótce zmieni. Póki co, a darmowymi wersjami można pogadać w trybie tekstowym. Można będzie zadawać najgłupsze pytania, a AI będzie cierpliwie odpowiadać i tłumaczyć, pokazywać przykłady i kolejne kroki do uzyskania rozwiązania. Jeśli będzie można załączać obrazki i schematy, to rozwiązania będzie można uzyskać w ułamku sekundy.

Czy dobrze? Dla takiego forum chyba nie. Dla pytającego - tak. Moim zdaniem to co się dzieje, to rewolucja w podejściu do rozwiązywania problemów. Teraz by rozwiązać problem nie trzeba będzie ślęczeć latami nad teorią i zastanawiać się jaki IC, MC czy jaki układ. Sztuką będzie wykorzystanie zgromadzonej przez AI wiedzy i budowanie na tej podstawie urządzeń. Wyobrażam sobie, że najlepsi będą tworzyć gotowe modele, standardowe rozwiązania, a inżynierowie będą wymyślali do czego można je wykorzystać. AI odpowie błyskawicznie jak działa wzmacniacz, rejestr czy cokolwiek jeszcze, ale nie inicjuje, może jestem w błędzie, co z tego można zrobić i do czego wykorzystać.

Ten, kto pierwszy nauczy się korzystać z AI wystrzeli do przodu jak rakieta i zostawi z daleko z tyłu pozostałych.
