Sprawdzenie płytki lfr

[KD93]

Mam pyanie odnośnie wyjścia goldpin 5x2. To ma być Kanda? Dlaczego zamiast pinów MOSI i MISO podłączyłeś piny RXD i TXD? Mogłeś sobie podłączyć do pinów isp jakie urządzenia, albo przynajmniej zrobić przelotki - dolutowałbyś sobie wtedy jednorazowo przewody do isp, wgrał bootloadera i programował 4 pinami zamiast tej ogromnej wtyczki, w dodatku szybciej.

[Armir]

W tym uC isp wyprowadzony jest na txd i rxd. Nigdy nie używałem botloadera. Wystarczy mi zwykłe programowanie po isp.

[simoon87]

W tym uC isp wyprowadzony jest na txd i rxd. Nigdy nie używałem botloadera. Wystarczy mi zwykłe programowanie po isp.

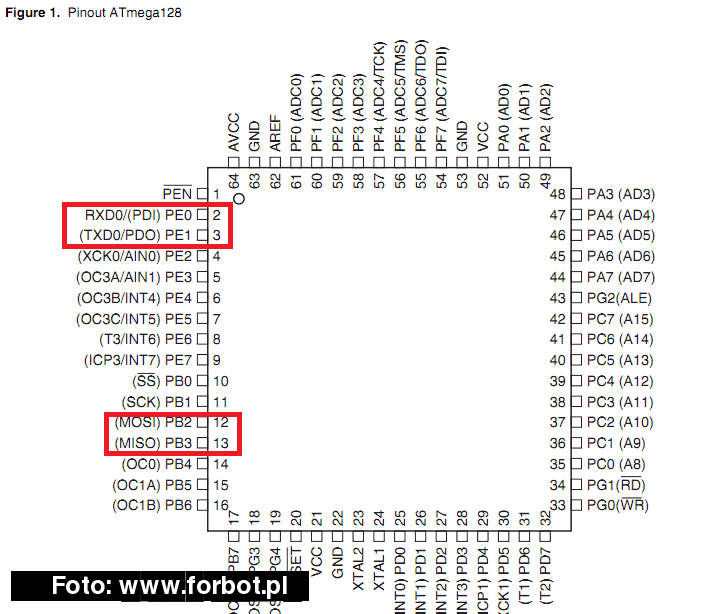

Jesteś tego pewien? Datasheet mówi trochę inaczej:

[OldSkull]

simoon87, jak byk jest zaznaczone, że txd i txd.

Armir, mogłeś ew. dać 6 pinowe gniazdo do programowania.
