RafI Styczeń 28, 2011 Udostępnij Styczeń 28, 2011 To z pierwszego linka to tylko adapter. Natomiast różnica w cenie pomiędzy programatorem z drugiego linka, a programatorem z trzeciego linka wynika z tego, że ten z drugiego jest do samodzielnego montażu, a ten z trzeciego jest już zmontowany. Cytuj Link do komentarza Share on other sites More sharing options...
OldSkull Styczeń 28, 2011 Udostępnij Styczeń 28, 2011 AVT jest drogie, programatory na Allegro chodzą po ~40zł, w którymś z reklamujących się tutaj sklepów jest za 30zł (USB oczywiście). Cytuj Link do komentarza Share on other sites More sharing options...
Recon Styczeń 28, 2011 Autor tematu Udostępnij Styczeń 28, 2011 Ad pierwszego też myślałem, że to tylko adapter, ale tam jest jedno ciekawe zdanie: "Posiada on wbudowany układ zasilający programowana „kostkę” oraz programator i rezonator kwarcowy. Całość to niewielka płytka z kilku różnej wielkości podstawkami i elementami elektronicznymi. " OldSkull - Chodzi o to: http://www.are.net.pl/?id=products&cmd=9&pid=13 ?? Ten byłby najodpowiedniejszy? Cytuj Link do komentarza Share on other sites More sharing options...
Bobby Styczeń 28, 2011 Udostępnij Styczeń 28, 2011 Recon, chodzi o to, że posiada układ zasilający programowaną kostkę oraz programator i rezonator kwarcowy (czyli może zasilać programator). 🙂 A ten z ARE jest taniutki, to jest po prostu USBasp. Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
Recon Styczeń 28, 2011 Autor tematu Udostępnij Styczeń 28, 2011 Czytałem, że z USBasp czasem są problemy, to prawda? Czy do moich zastosowań będzie dobry? Cytuj Link do komentarza Share on other sites More sharing options...
KD93 Styczeń 28, 2011 Udostępnij Styczeń 28, 2011 Ma problemy z działaniem na Windows Vista i 7. Cytuj Link do komentarza Share on other sites More sharing options...
Recon Styczeń 28, 2011 Autor tematu Udostępnij Styczeń 28, 2011 Hmm mam 7 i XP więc nie powinno być problemów 😉 chyba zdecyduję się właśnie na ten model 😉 Natchnęło mnie i zrobiłem schemacik całego układu, na razie bez dobranych wartości rezystorów, jest w załącznikach. Proszę o oceny, komentarze i porady 🙂 sterowanieprzkaznikami-head.pdf Cytuj Link do komentarza Share on other sites More sharing options...
Nawyk Styczeń 29, 2011 Udostępnij Styczeń 29, 2011 A ja, po staremu, polecam STK500v2 - cena ta sama, a warto wybrać taki z trybem HID. Nie ma problemu z konfiguracją (nie potrzeba sterowników). No i działa pod każdym systemem od mikromiękkich 🙂 Cytuj Link do komentarza Share on other sites More sharing options...
RafI Styczeń 29, 2011 Udostępnij Styczeń 29, 2011 Masz zamiar korzystać z wewnętrznego oscylatora? Do VCC podepnij kondensator 100nF do masy. AVCC podłącz przez dławik 10uH do VCC i kondensator 100nF do masy. Jeżeli nie będziesz używał pinu z resetem to podciągnij go przez opornik 10k do VCC i kondensator 100nF do masy. Pin AREF też możesz podłączyć przez kondensator do masy. Nie widzę żadnego gniazda do podłączenia programatora, w takim wypadku przy każdym programowaniu będziesz musiał wyciągać procka i wkładać go do jakiegoś adaptera. Warto sobie dołożyć takie gniazdo, nazywa się BH-10. Cytuj Link do komentarza Share on other sites More sharing options...
Recon Styczeń 29, 2011 Autor tematu Udostępnij Styczeń 29, 2011 Zastosowałem się do Twoich rad 🙂 mam tylko nadzieję, że dobrze je zrozumiałem, przedstawiam poprawiony schemat. Co do oscylatora zewnętrznego, to myślałem, że do moich dosyć banalnych zastosowań wystarczy tylko wewnętrzny, ale jak się mylę do dodam i zewnętrzny 🙂 Tylko trochę teraz straciłem wiarę w zrobieniu tego na płytce jednostronnej, no ale może z kilkoma zworkami jakoś to upchnę 🙂 podejrzewam, że znacznie łatwiej było by mi to upchnąć w wersji kwadratowej - smd, ale trochę boję się o moje umiejętności w lutowaniu, to by było pierwsze moje zderzenie z lutowaniem w smd 🙄 sterowanieprzkaznikami-head.pdf Cytuj Link do komentarza Share on other sites More sharing options...
KD93 Styczeń 29, 2011 Udostępnij Styczeń 29, 2011 A zamierzasz korzystać z przetwornika analogowo cyfrowego? Z tego co widzę to nie, bo masz tam podpięte przyciski, które można odczytać jako 0/1. Nie wiem dlaczego RafI kazał podpinać AREF i AVCC, bo jak nie korzystasz z przetwornika to możesz je zostawić "wiszące", bez podłączania. [ Dodano: 29-01-2011, 12:07 ] Acha i jeszcze jedno, to pewnie głupi błąd, ale masz na schemacie stabilizator 7812, on stabilizuje na 12V, na 5V stabilizuje 7805. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Recon Styczeń 29, 2011 Autor tematu Udostępnij Styczeń 29, 2011 Tak tak, to głupia pomyłka, nigdy nie mogę zapamiętać tych symboli. Oczywiście nie zamierzam korzystać z przetwornika, dlatego jeśli sprawią mi trudności te wyjścia, to faktycznie pozostawię je wiszącymi 🙂 Połączenia całej reszty są już w porządku? Cytuj Link do komentarza Share on other sites More sharing options...
KD93 Styczeń 29, 2011 Udostępnij Styczeń 29, 2011 Jeszcze jest źle podpięty rezystor 10k przy resecie, ma być do plusa a podpiąłeś do GND. Cytuj Link do komentarza Share on other sites More sharing options...

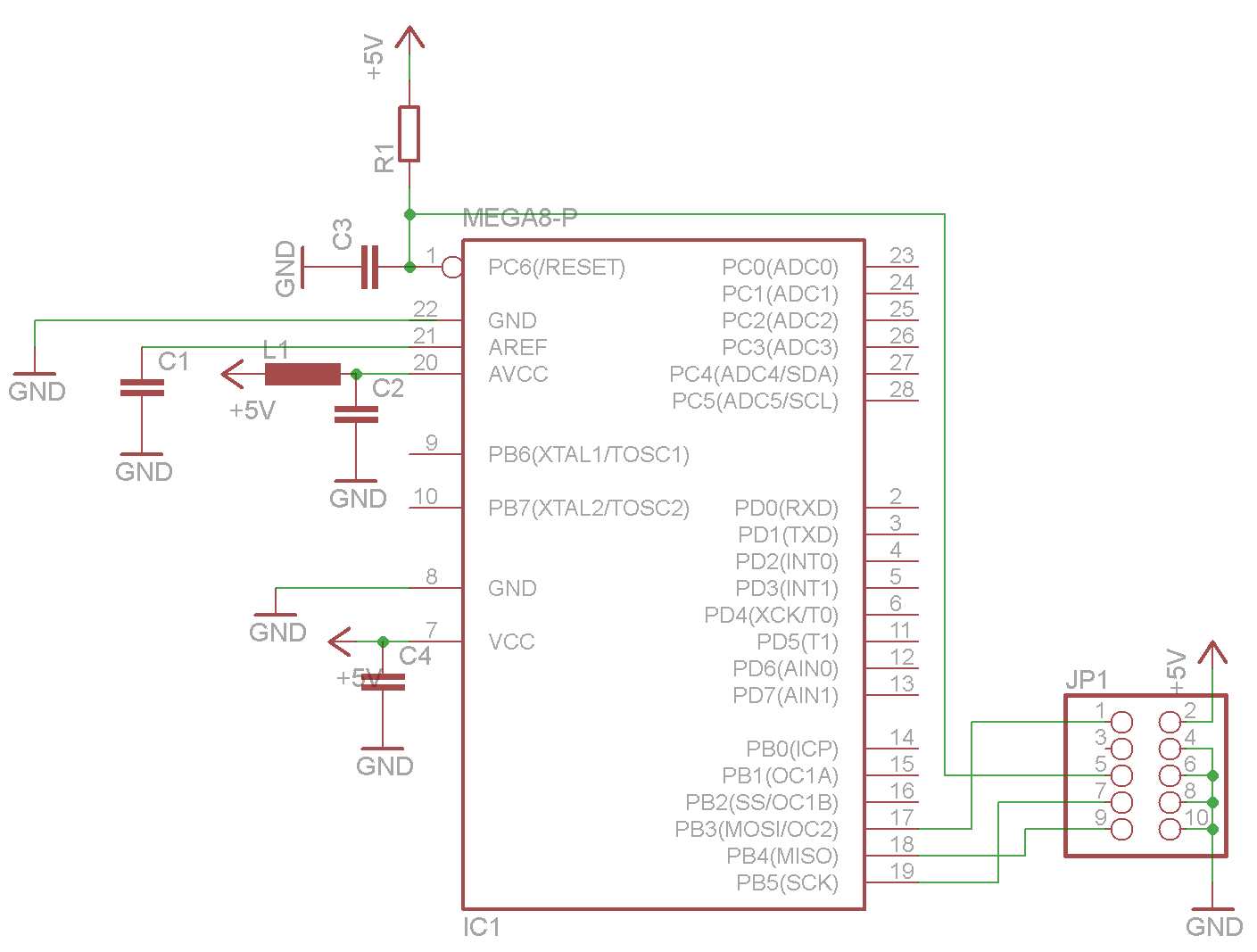

RafI Styczeń 29, 2011 Udostępnij Styczeń 29, 2011 Widzę, że nie do końca się zrozumieliśmy 😉 W załączniku masz rysunek z połączeniami o których wspomniałem wcześniej. --- Widzę, że się odrobinę spóźniłem:-) Te kilka elementów to parę groszy, a zawsze będzie można wykorzystać przetwornik. Cytuj Link do komentarza Share on other sites More sharing options...
KD93 Styczeń 29, 2011 Udostępnij Styczeń 29, 2011 I ten kondensator 100nF przy pinach programatora, on jest na schemacie podłączony dobrze, ale na płytce trzeba go podłączyć jak najbliżej wyprowadzeń VCC i GND mikrokontrolera, przy wyjściu programatora nie jest konieczny. [ Dodano: 29-01-2011, 12:21 ] PS. Ja sprawdzałem plik z załącznika ostatniego postu na 1 stronie. Tutaj reset i kondensator sa podpięte dobrze. [ Dodano: 29-01-2011, 12:22 ] RafI, ale po co te AREF i AVCC ma podpinać, skoro nie korzysta z ADC? Kilka niepotrzebnych ścieżek i elementów. Cytuj Link do komentarza Share on other sites More sharing options...
