[Line follower] Silver shaft - worklog

Pomocna odpowiedź

Witam.

Chciałbym przedstawić plany (i miejmy nadzieję w przyszłości gotowego robota) małego line folowera. Nazwa z tematu na 90% zostanie zmieniona, na ten moment nic nie pasuje mi bardziej 😃 .

Od razu zwracam się z prośbą o sugestie i komentarze, bo większość użytych podzespołów będę używał po raz pierwszy.

Koncepcja:

Silver shaft ma być mały 8x10cm, ale stabilny i zwrotny (środek ciężkości umieszczony nisko i blisko tyłu).

Zasilanie Li-pol a dokładnie dwa zippy 240,350, lub 400mah (najprawdopodobniej 350), napięcie na elektronikę z LDO 7805, na silniki z st1s10phr.

Procesor: atmega 32, z programem (przynajmniej na początku) w bascomie, dwa mostki tb6612 - 1 na silnik, czujniki linii KTIR0711S 8szt rozstaw 9mm, oraz pomiar poprzez ADC. Czujnik zderzeniowy: GP2Y0D810Z0F od sharpa.

Silniczki pololu HP 30:1 z kołami 32mm.

Podtrzymanie przodu... ciekawie wygląda kulka 3/8 cala z botlandu, jednak nie mam jej fizycznie, nie za bardzo wiem, czy da się ją zamontować na aby podtrzymywała płytkę (1mm) na wysokości 3,5mm licząc od spodu płytki do podłoża.

cała konstrukcja ma opierać się na dwóch płytkach (1mm) jednej dla czujników i kulki, drugiej dla całej reszty. Płytki zamierzam wykonać w domu - jeden z elementów cieć budżetowych :-> .Zresztą 16mil`sowe ścieżki wychodzą idealnie, a na metalizację mam sposób bardzo estetyczny.

Projekt:

przedstawię schemat i wzór płytki - tak wyglądają na dzień dzisiejszy. Oraz model 3d z programu google sketchup:

Wzór płytki na ten moment:

I schemat:

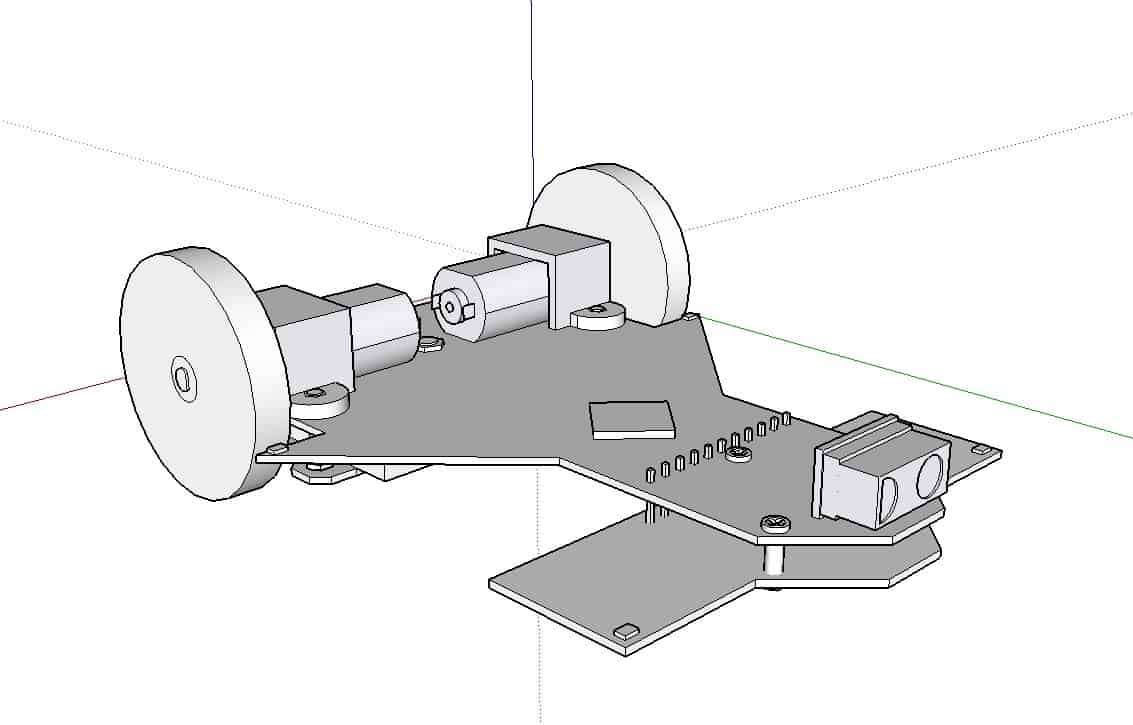

Zżuty z programu google sketchup:

oraz po oteksturowaniu:

W miarę postępu prac postaram się dokonywać poprawek i przedstawiać przebieg prac.
