Pierwszy linefllower - schemat ideowy, kilka informacji do przerobienia na PCB.

[noVak]

Rezonator kwarcowy 16 MHz - HC49US

[pawcio0928]

Ja bym dał 22pF, ponieważ jest to pojemność dokładnie po środku jaka jest zalecana.

[noVak]

➕

Na razie sprawę stabilizatora zostawiam zamkniętą - wiem, iż brakuje tam kondensatorów - lecz ten problem już mam prawię rozwiązany, czekam tylko na meila ze schematem. Czy do tego coś jeszcze ?

[bartek1333]

GND ma być połączone bezpośrednio do masy, a nie przez kondensator. To AREF ma być przez kondensator do masy.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[fish]

noVak, jeśli chcesz korzystać z ADC, to AVcc musisz podpiąć poprzez flitr LC, zajrzyj do datasheeta, tam jest to podane. AREF przez kondensator 100nF do masy, na schemacie Nawyka jest błąd.

[noVak]

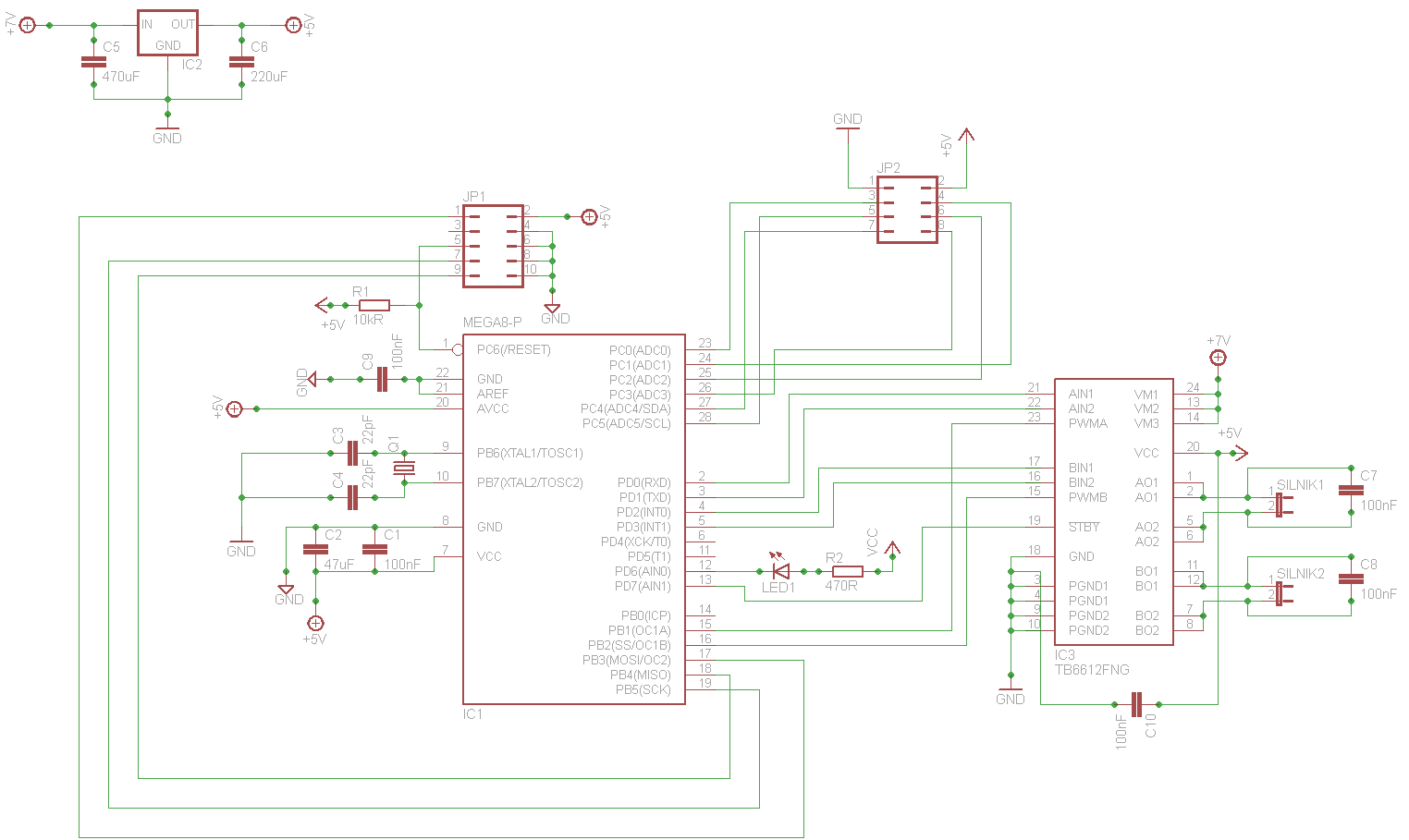

➕ Coś takiego wykleiłem.

[fish]

noVak, nie zrobiłeś tego co napisałem 🙂 AVcc ma być podłączone przez filtr LC, a nie AREF. I przypominam, AREF przez kondensator 100nF do masy.

[pawcio0928]

tak podłącz te wyprowadzenia które ci ciągle poprawiamy.

[noVak]

➕

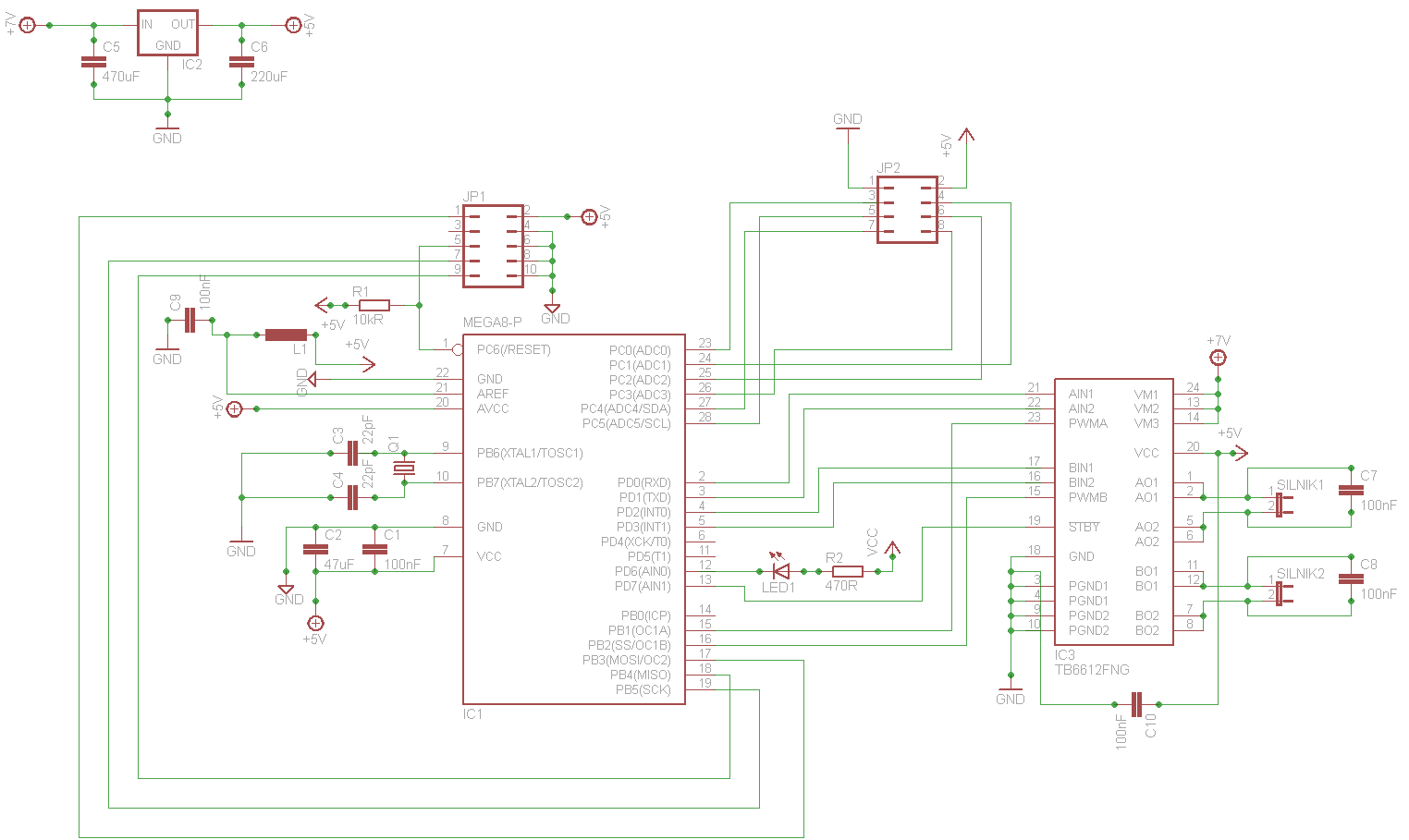

Proszę - poprawiony Stabilizator, AREF spięty przez kondensator do masy, do AVcc dodany filtr LC.

Co do tego błędu - to zaspany rano byłem i musiałem coś źle przeczytać 😋 - na następny raz schemat będę robił jak przyjdę ze szkoły 😋

Mogę siedzieć w jakiej bibliotece znajdują się przyciski/włączniki ? Bo zapomniałem 😋 - oraz jakiś przykładowy schemacik do podłączenia - chciałbym jednym guzikiem włączać całe zasilanie robota, następnie drugim startować program 😉.

[pawcio0928]

Wstaw podwójny pin a do niego podłącz przełącznik. Oczywiście jeden pin bezpośrednio do GND a drugi do przełącznika a z przełącznika do +7V

Następnie zastosuj jeden swich którego jeden pin podłączysz bezpośrednio do procka a a drugi pin swicha do GND. JAk co to mogę wstawić ci schematy ale to nie tak zaraz.

[noVak]

pawcio0928, byłbym wdzięczny - ze schematami mi nie spieszno 😉

[pawcio0928]

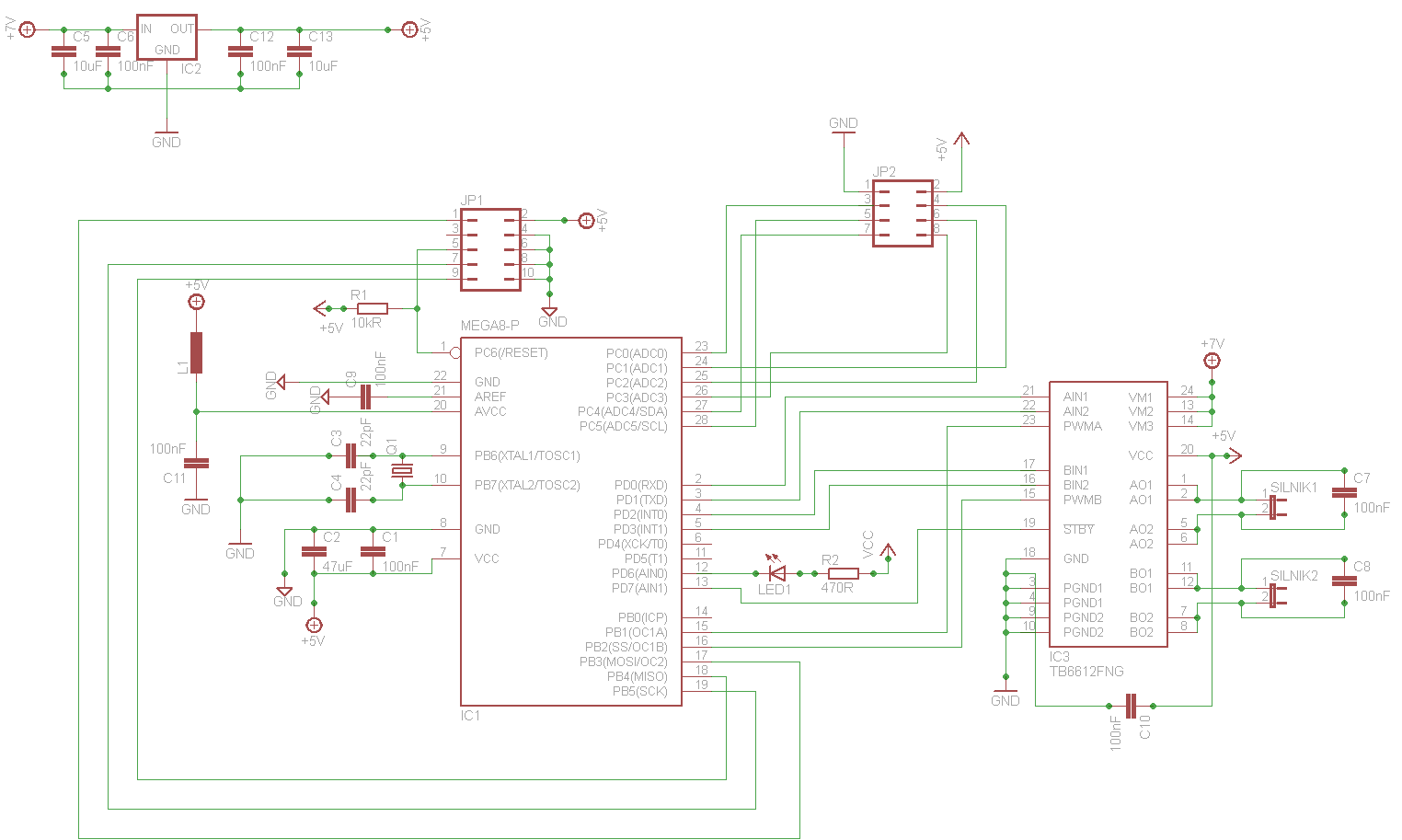

Proszę schemat.

[noVak]

➕

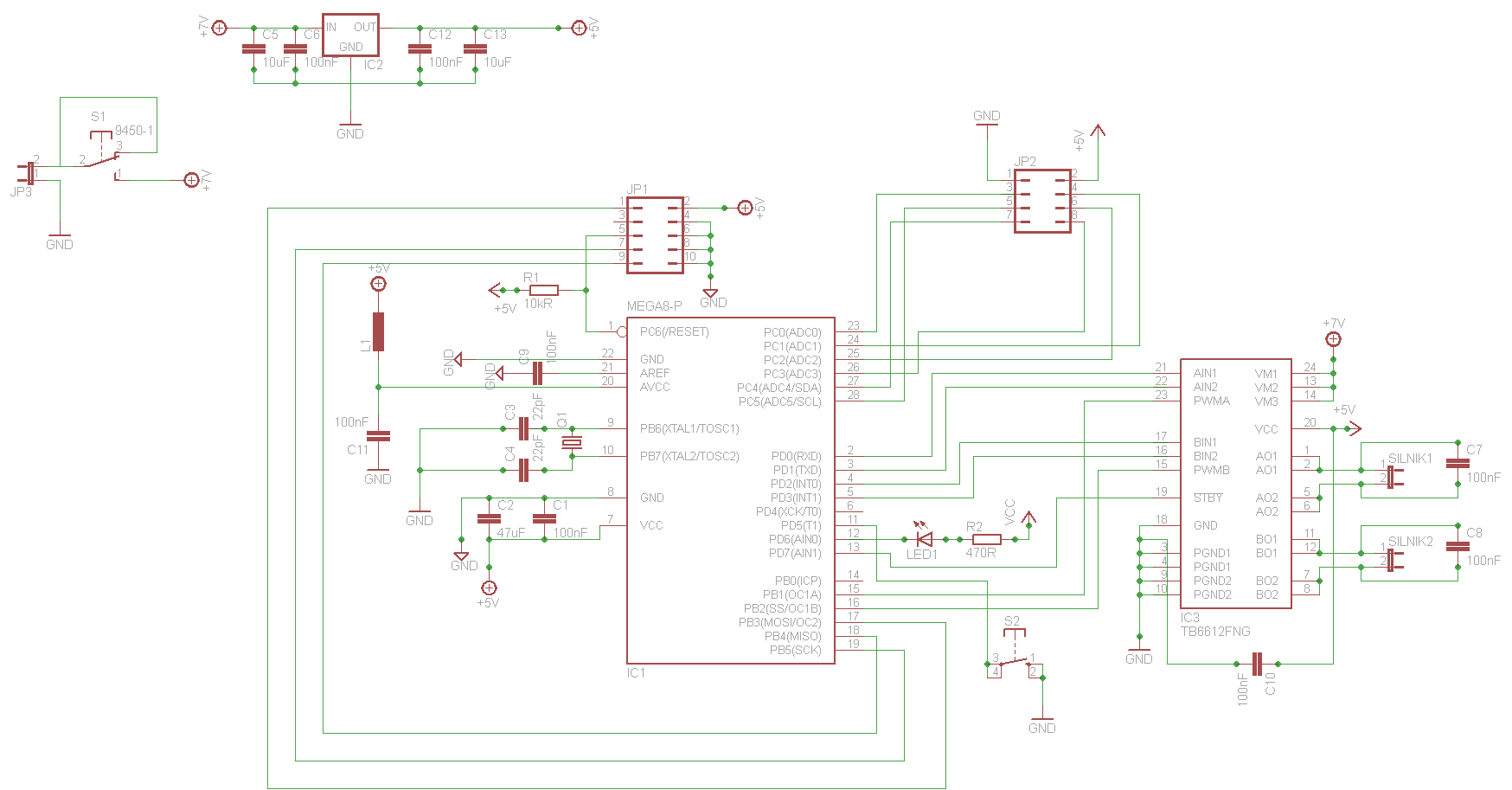

Dodane dwa włączniki - mam nadzieje, że teraz wszystko będzie dobrze. W załączniku wrzucę jeszcze dwa pliki z Eagle - mógłby mi ktoś sprawdzić czy wszystko jest poprawie podłączone ? Podobno jest jakiś programik, który sprawdza poprawność połączeń - lecz nie mam pojęcia gdzie on jest 😉 - chyba, że w internecie jest jakiś Tut - to z chęcią poproszę link.

pawcio0928, dzięki wielkie za pomoc 😉

FTL.rar

[pawcio0928]

Przy złączu JP3 zapomniałeś dać łącznika(zielonej kropki).

[piotreks-89]

noVak można wiedzieć po co ci tyle węzłów? Węzły rysuje się tylko wtedy gdy trzeba - przy łączeniu dwóch ścieżek. U ciebie jest ich od groma i to tam gdzie nie są one potrzebne 😉
