Dawno nie instalowałem nowego Eagle, co to za dziwne biblioteki są tam teraz w komplecie (patrząc na screenie)? To wygląda jakby były tam tylko elementy do symulacji. Nawet zwykłej biblioteki rlc nie ma w komplecie? Coś mi tu nie pasuje...

[jas67]

klonyyy, Dzięki wielkie. Pomogło. Swoją drogą to jest ciekawe że w folderze "lbr" są jeszcze 3 foldery i dopiero z jednego z nich pokazuje biblioteki. Więc skopiowałem biblioteki i wkleiłem do tego foldera. Teraz mam ich od groma 🙂 Choć tak nawiasem mówiąc to Atmela nic nie było. No ale już jest. Mam nadzieję że teraz nie będzie problemu i nie będę głowy zawracał. Jeszcze raz dzięki i pozdrowionka.

[ser_cubus]

Hej

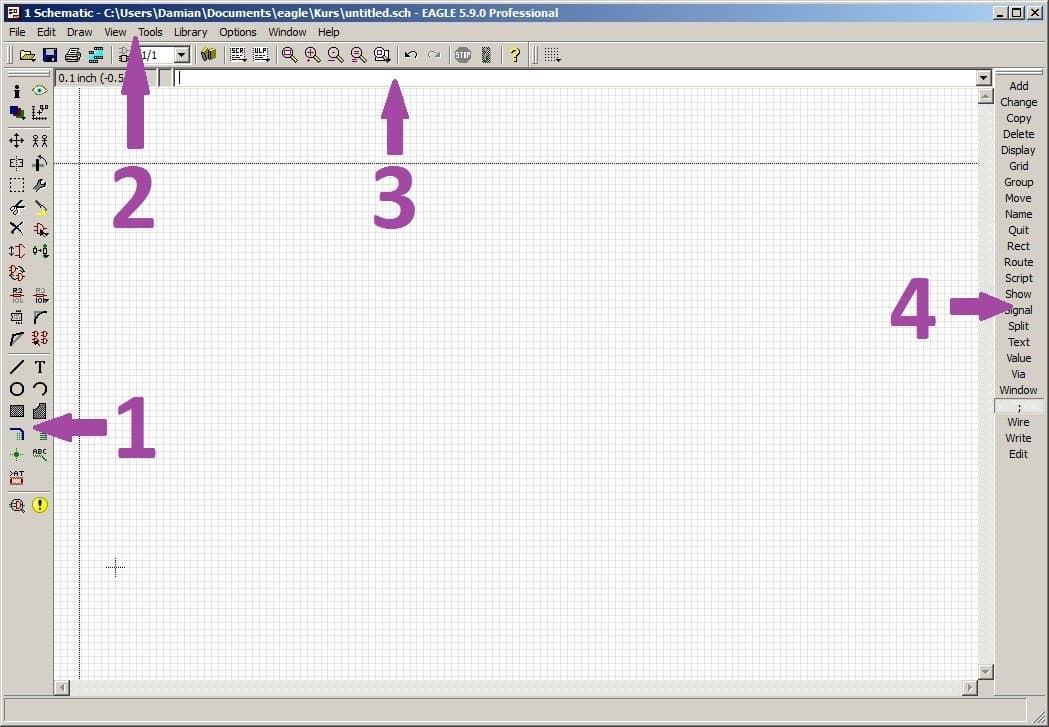

Nie wiem gdzie znaleźć panel nr 4: https://www.forbot.pl/forum/upload_img/obrazki/IMG_4e8504b093b2d2772.jpg

Jak to włączyć? Ściągnąłem najnowszego eagle i nie widzę tego.

Kolejne pytanie, jak przesuwać elementy w grupie? (przeczytałem pierwszego posta,
ale u mnie to nie działa, więc prosiłbym o łopatologiczne wytłumaczenie 😃)

[Mechano]

Aby przesunąć grupę elementów musisz:

-kliknij na "move"

-kliknij na ikonę zaznaczania (nie pamiętam jak to się nazywało chyba "group")

-zaznacz elementy

-kliknij prawym

-kliknij na "move"

Chyba tak to się robiło. A co z tym paskiem to nie wiem, nie używam.
