Nie bardzo rozumiem jaki masz problem. Chcesz połączyć jakieś sygnały z dwóch różnych magistrali ? Czy łączyć sygnały w obrębie jednej ? Obie te czynności można wykonać bezproblemowo więc pewnie chodzi o coś innego ?

Udostępnij ten post


Link to post
Share on other sites

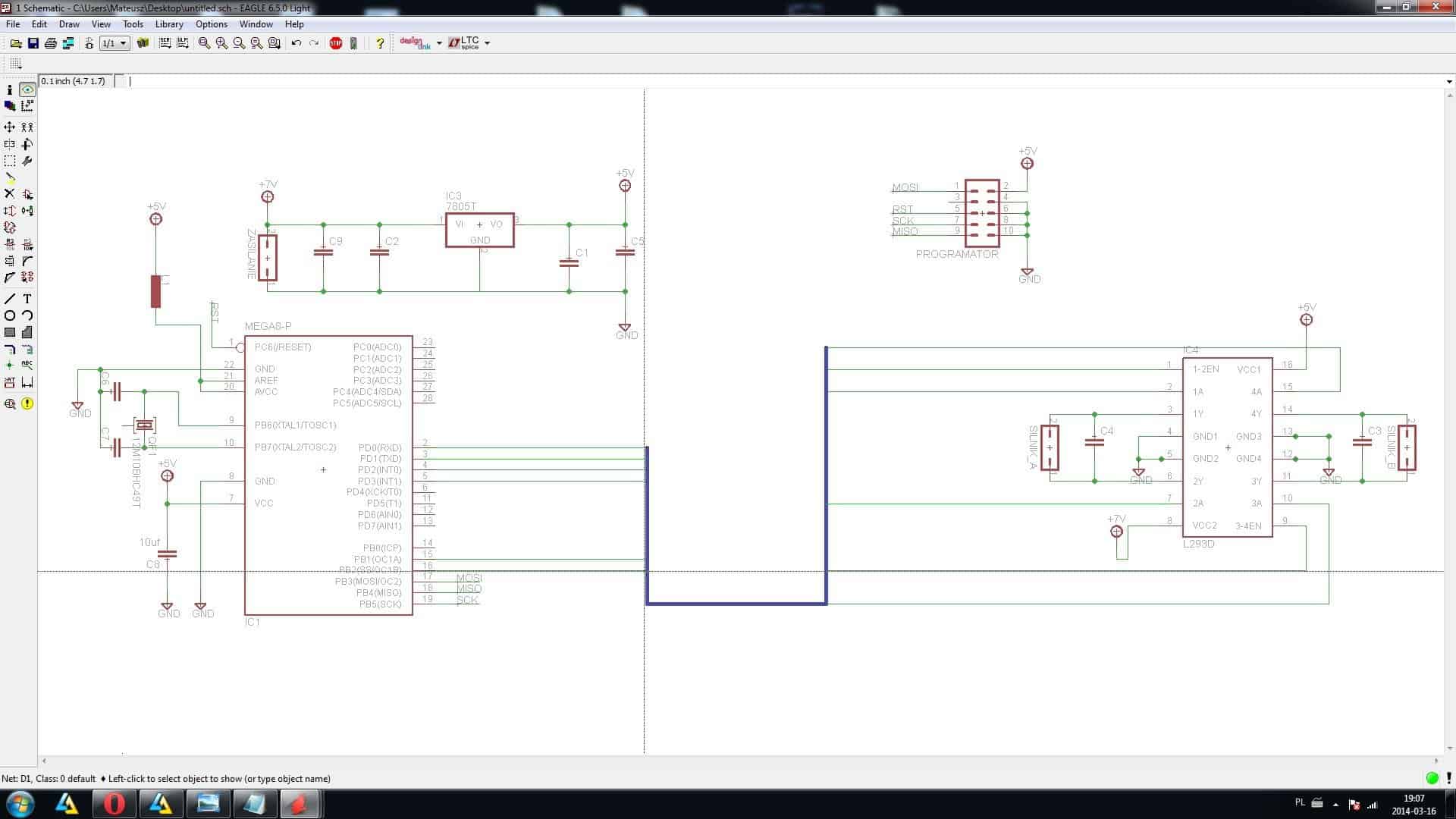

Mam coś takiego:


I po prostu chciałem połączyć wszystkie masy razem i wszystkie Vcc razem. Czyli np. GPIO6 z GPIO9 i paroma innymi.

Poradziłem sobie dodając niezależne sygnały i "olewając" numerowanie pinów dla tych wspólnych sygnałów.

Udostępnij ten post


Link to post
Share on other sites

Witam dlaczego kiedy robię połączania za pomocą magistrali, to nie podpisuje mi poszczególnych wyprowadzeń, kiedy kliknę "Show" wiedzę, że wszystkie połączenia są okey, ale kiedy jestem już w dalszej części, przy rozstawianiu elementów kiedy powinny być one połączone żółtą linią, to takiego połączenia w ogóle nie ma?Wersja EGALE jaką posiadam to 6.5.0 Light.

Udostępnij ten post


Link to post
Share on other sites

Wstaw przykładowy plik, gdzie występuje problem.

Udostępnij ten post


Link to post
Share on other sites

Wszystkie połączania co "idą" do magistrali nie są podpisane, a w dalszej części kiedy próbuje robić PCB po zastosowaniu tej opcji "Switch to board" kiedy te wszystkie elementy ustawiają się obok siebie i są połączone żółtymi liniami to te co były połączone za pomocą magistrali to tych połączeń tam nie ma, wyprowadzenia te zostają niepodłączone "wiszą w powietrzu".

Udostępnij ten post


Link to post
Share on other sites

Aha. Widocznie coś źle robisz.

Wybacz, stłukła mi się kula do wróżenia, a bez pliku, o który prosiłem nic więcej nie mogę powiedzieć oprócz "u mnie działa".

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Ogarnąłem to (wystarczy, że trochę najadę tą linia "Net" na wyprowadzenie od jakiegoś elementu i już jej potem nie widać), tylko w dalszym ciągu nie wiem co zrobić aby podpisywały mi się te poszczególne połączenia co "ida"do magistrali ( to już widać na tym schemacie co zamieściłem).

Udostępnij ten post


Link to post
Share on other sites

Witam. Jak to jest że na przykładach jest Eagle 6.5.0 Professional a u mnie zainstaował się light mimo że ściągnąłem z linku podanego przez autora kursu?

W mojej wersji nie ma Atmegi ani innych mikrokontrolerów. 🙁

Udostępnij ten post


Link to post
Share on other sites
Witam. Jak to jest że na przykładach jest Eagle 6.5.0 Professional a u mnie zainstaował się light mimo że ściągnąłem z linku podanego przez autora kursu?

Ponieważ nie wykupiłeś płatnej wersji? Light to nazwa wersji demo Eagla.

W mojej wersji nie ma Atmegi ani innych mikrokontrolerów.

Nie masz biblioteki o nazwie Atmel?

Udostępnij ten post


Link to post
Share on other sites

Rozumiem że mam wersję okrojoną bo free ale jak wynika z kursu też powinienem mieć mikrokontrolery. No chyba że robię coś nie tak.

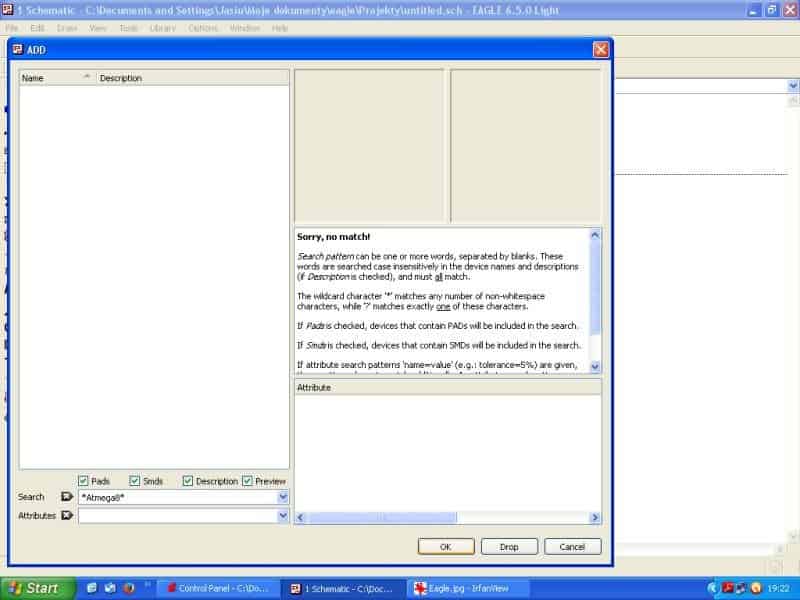

Jak klikam ADD mam coś takiego.

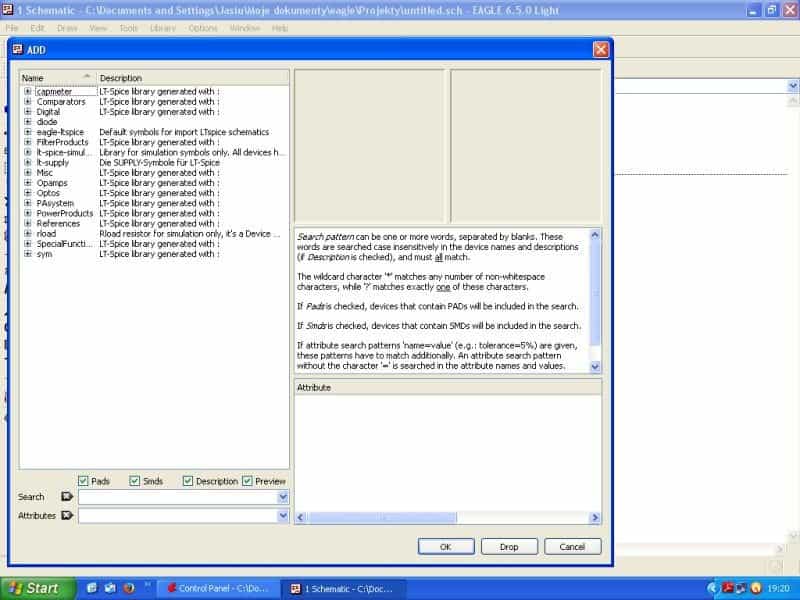

Gdy wpiszę poszukiwanie Atmega8 nie znajduje.

Udostępnij ten post


Link to post
Share on other sites

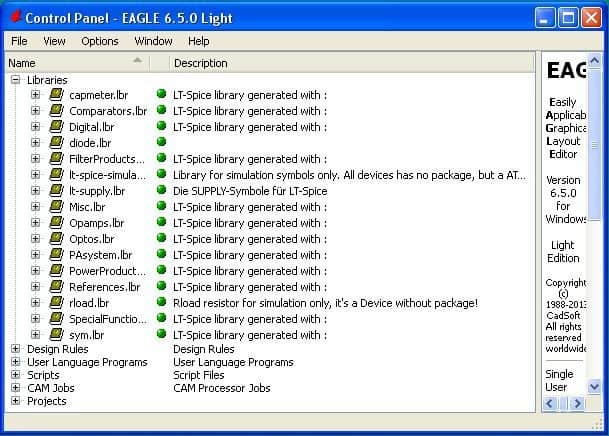

Może nie masz tej biblioteki załadowanej. Jak tylko uruchomisz "EAGLE Control Panel", to na samej górze masz;

Libraries, kliknij na tekście prawym klawiszem myszy i wybierz Use all. Zostaną załadowane wszystkie biblioteki jakie są w wersji instalacyjnej. Potem poszukaj układu który Cię interesuje

Udostępnij ten post


Link to post
Share on other sites

Zrobiłem to zaraz na początku, tak jak kazano 🙂

Autor napisał :"Proces oznaczania bibliotek może chwilkę potrwać. " u mnie po kliknieciu use all nic się nie dzieje. Może to jest przyczyna?

Udostępnij ten post


Link to post
Share on other sites

Jesli biblioteka jest w uzyciu powinna byc przy niej zielona kropka

Udostępnij ten post


Link to post
Share on other sites

Rozumiem że moje są w użytku.

I nic 🙁

Udostępnij ten post


Link to post
Share on other sites

Problem w tym że nia masz tej biblioteki. Wejdź na stronę : http://www.cadsoftusa.com/downloads/libraries?language=en będąc na stronie Ctrl + F i w wyszukiwarkę wpisujemy "atmega8" ściągamy bibliotekę i umieszczamy ją w folderze lib programu eagle. Następnie w tym pierwszym oknie które nam wyskakuje zwijamy i rozwijamy biblioteki i powinna nam się pokazać biblioteka atmega8 obok której będzie szara kropka. klikamy na nią i już robi się zielona. Teraz już wszystko bedzie śmigać.

Udostępnij ten post


Link to post
Share on other sites
