Line follower Lizard

[Armir]

Robot jak większość najszybszych LF'ów jest wyposażony w turbinę (GWS 64). Pozwala osiągnąć ona wysokie prędkości. Projekt powstawał 3 miesiące. Elektronika jest zaprojektowana tak aby robot nie miał problemów z zbyt wolnym procesorem.

Elektronika

Najbardziej skomplikowaną częścią robota jest zasilanie. Dla elektroniki zasilanie jest połączone kaskadowo - przetwornica LM2676 -> LF50 -> LF33. Do procesora jest oddzielny stabilizator LP2985 - 3.3v. Robot jest oparty o procesor STM32F103RB (Cortex M3). Taktowany zegarem 72MHz. Z uruchomieniem procesora ani programu nie miałem żadnego problemu. Do sterowania silnikami służą 2 mostki TB6612. Czujniki odczytywane są przez bardzo szybkie komparatory MCP6564. Do startowania i zatrzymywania robota służy oddzielny procesor attiny13 który odbiera i dekoduje sygnał z TSOP34836. Na ramieniu z czujnikami jest złącze do modułu z dalmierzem Sharp 340k. Turbina sterowana jest sygnałem pwm poprzez mosfet IRFR2405. Do kontroli napięcia na pakiecie służy komparator LM358. Jako ,że turbina jest okropnie prądożerna (~10A) robot zasilany jest z pakietu Turnigy nano-tech 460mAh.

Czujniki

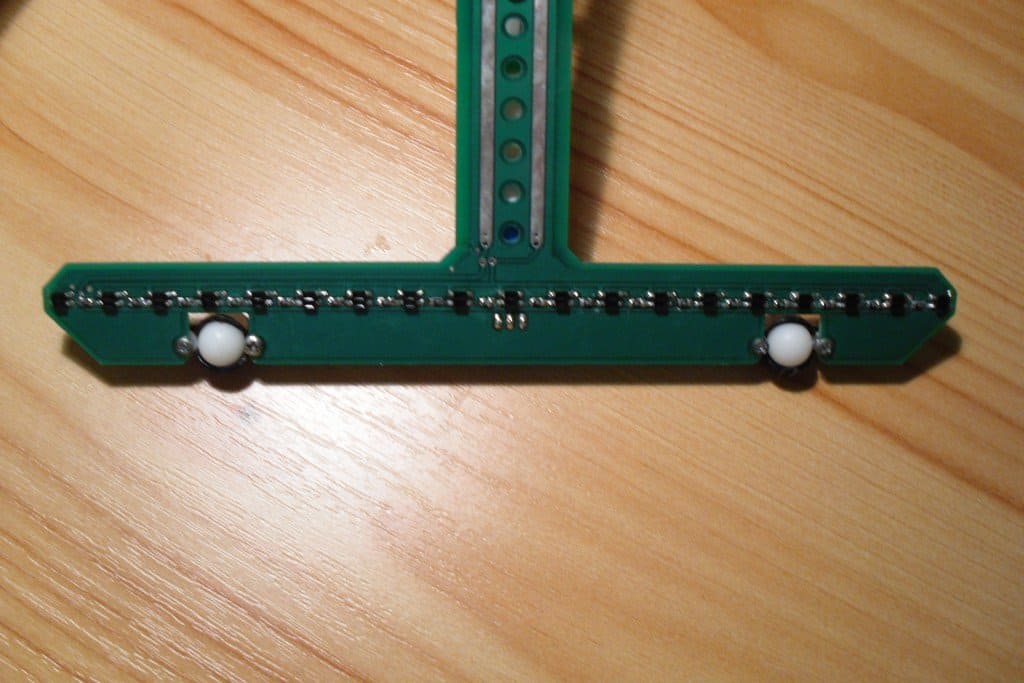

W robocie jest 19 czujników KTIR0711s. Listwa jest bardzo szeroka dzięki niej robot jest w stanie wyłapać najostrzejsze zakręty. Czujniki ułożone są w linię. Według mojego doświadczenia jest to niezawodne ułożenie czujników.

Napęd

Jako napęd służą 2 silniki Pololu 30:1 HP. Z standardowymi kołami 32mm. W najbliższym czasie prawdopodobnie koła się zmienią.

Program

Do programowania procesora używam środowiska KEIL. Program to samo P ale sprawdza się dosyć dobrze. Program do Tinny13 napisany jest w bascomie.

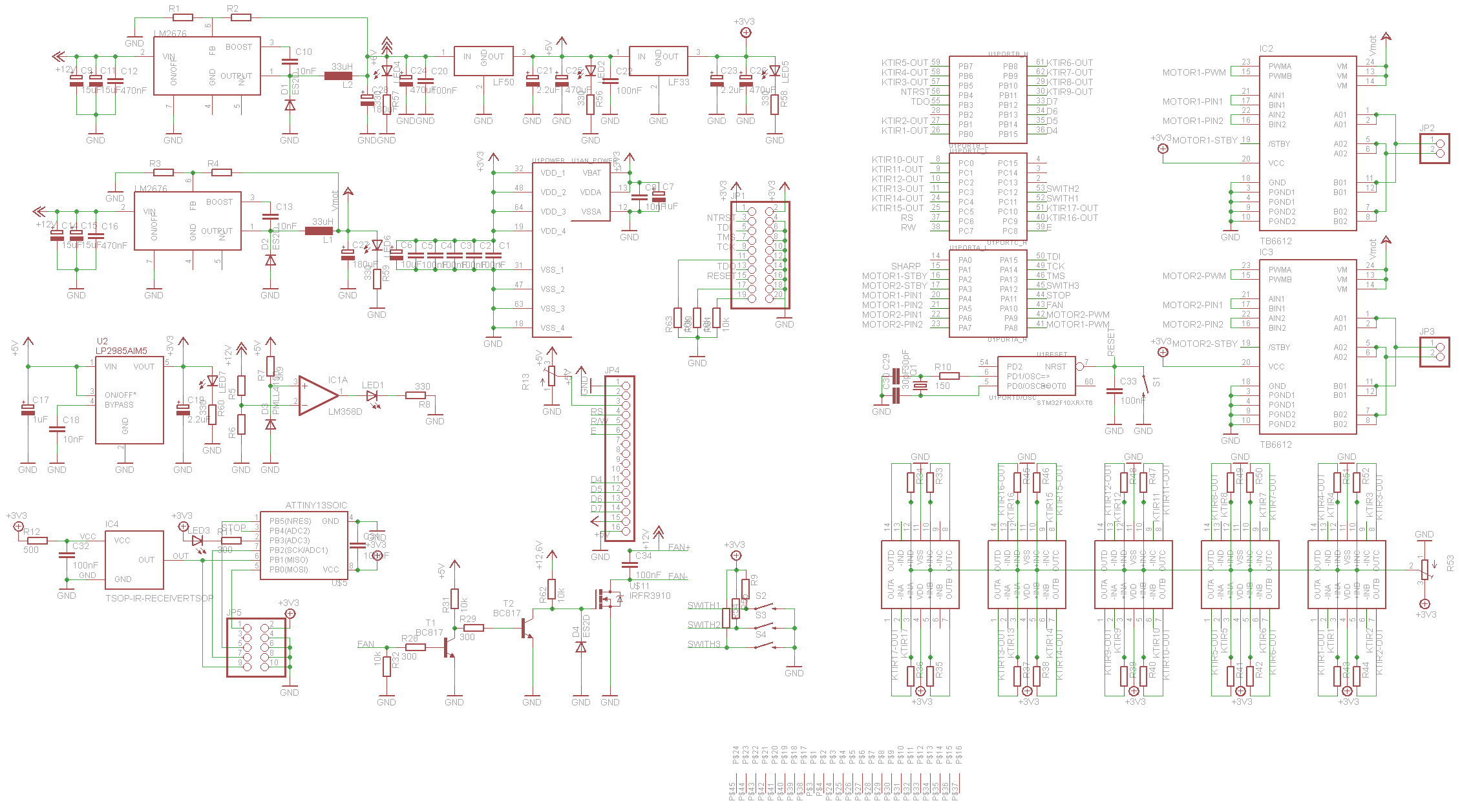

Schemat

Płytka

Płytka została zamówiona w firmie Satland Prototype.

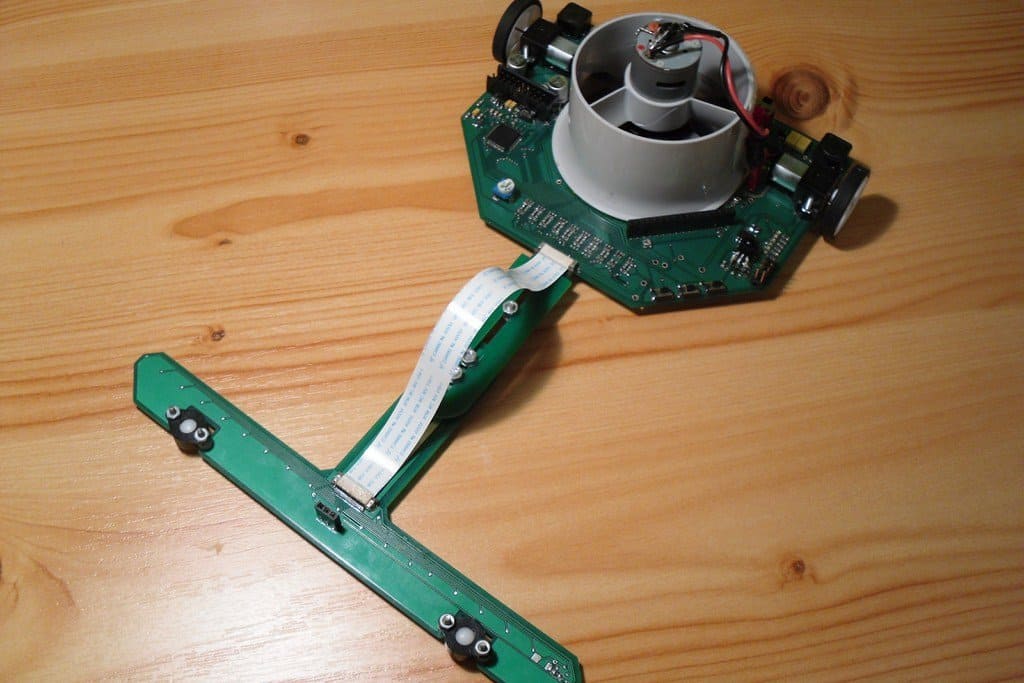

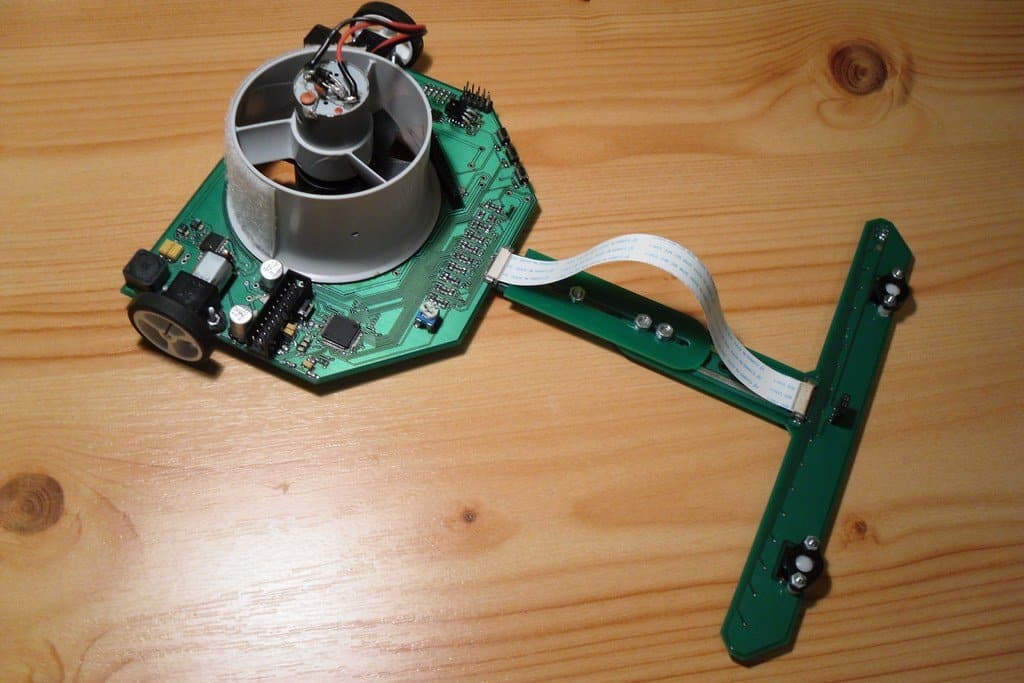

Zdjęcia

Film

Osiągnięcia

II miejsce w kategorii Line Follower na zawodach Sumo Challenge 2011

III miejsce w kategorii Line Follower z przeszkodami na zawodach Sumo Challenge 2011

IV miejsce W kategorii Line Follower na zawodach Robotic Arena
