[Minisumo]Dominator

[ps19]

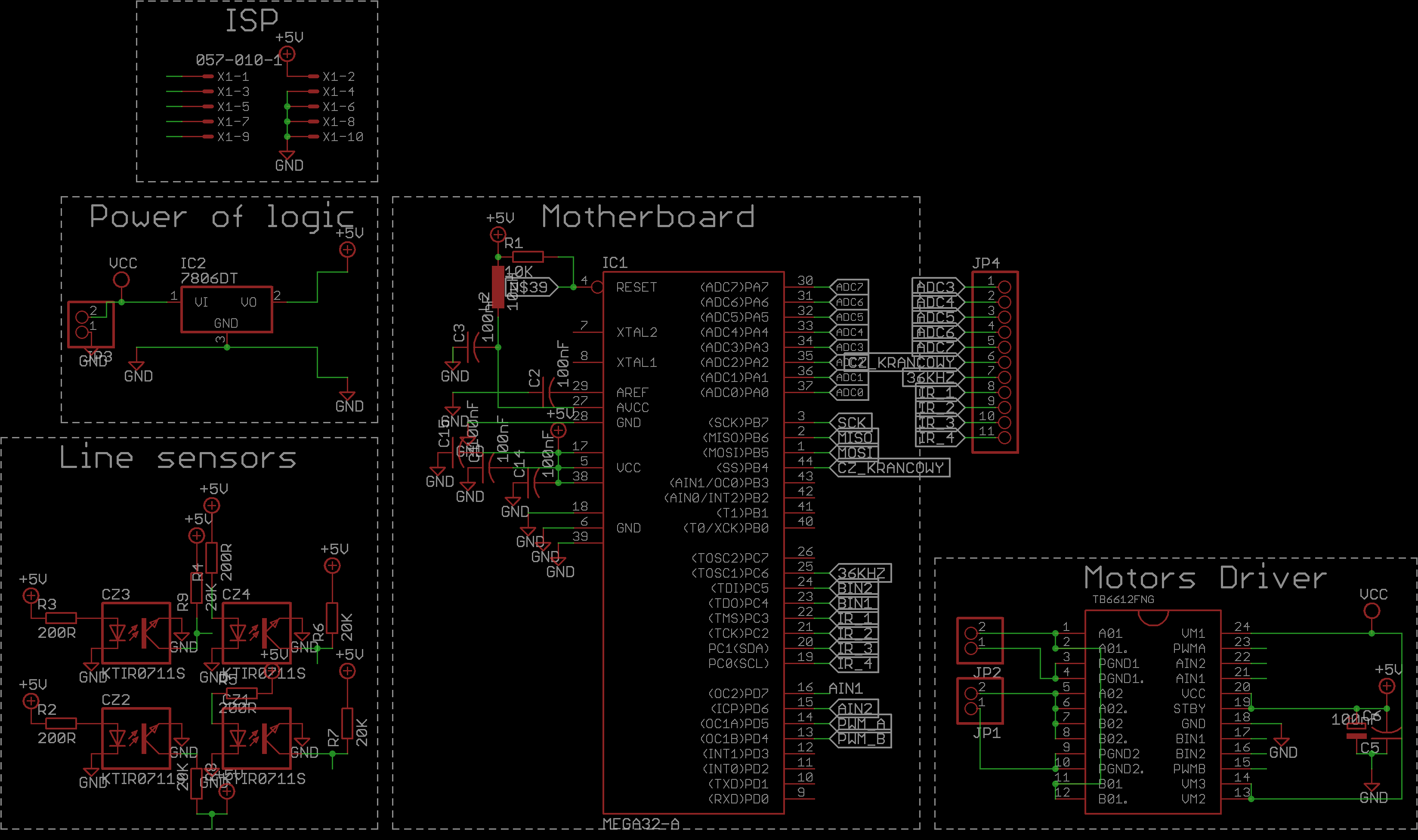

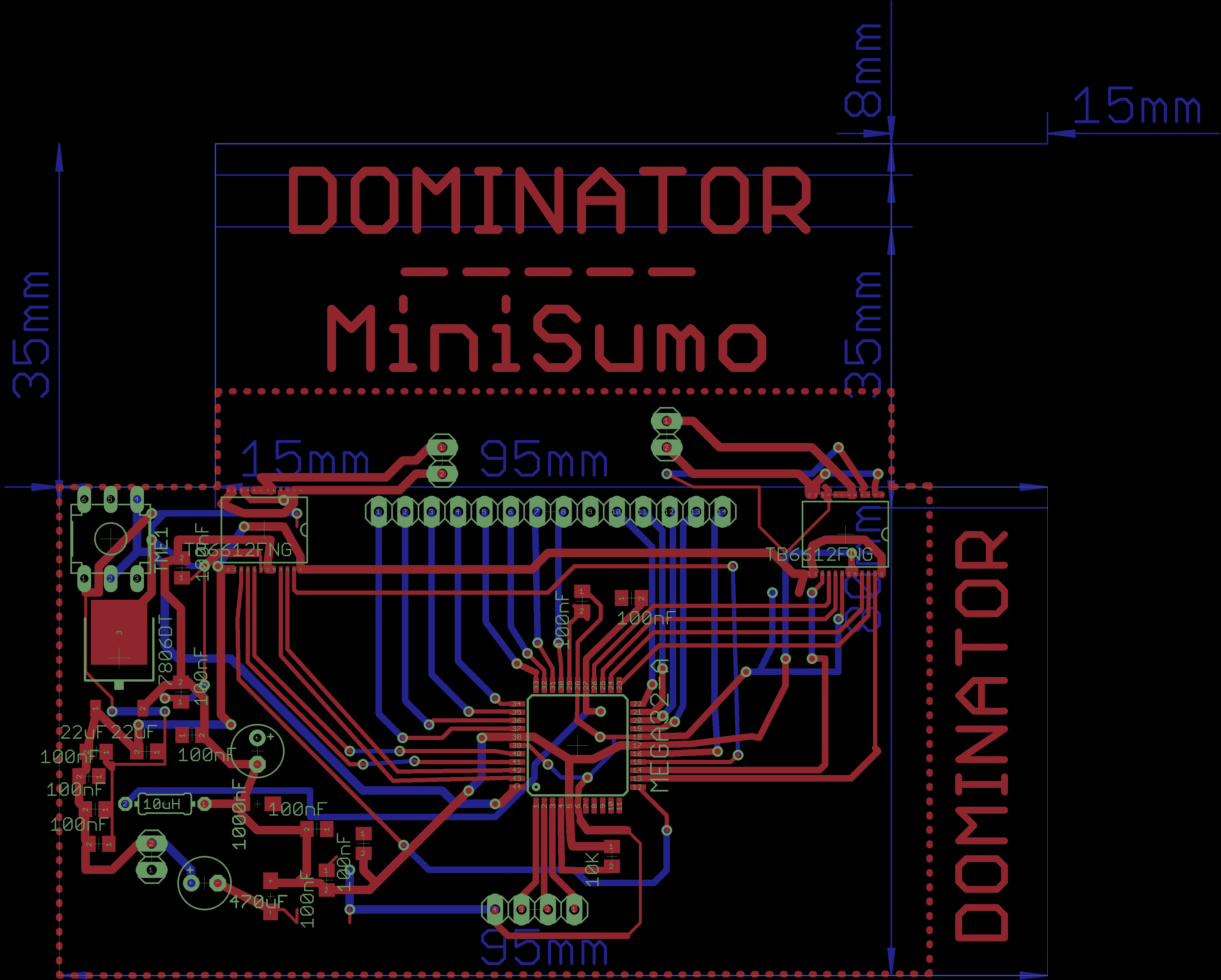

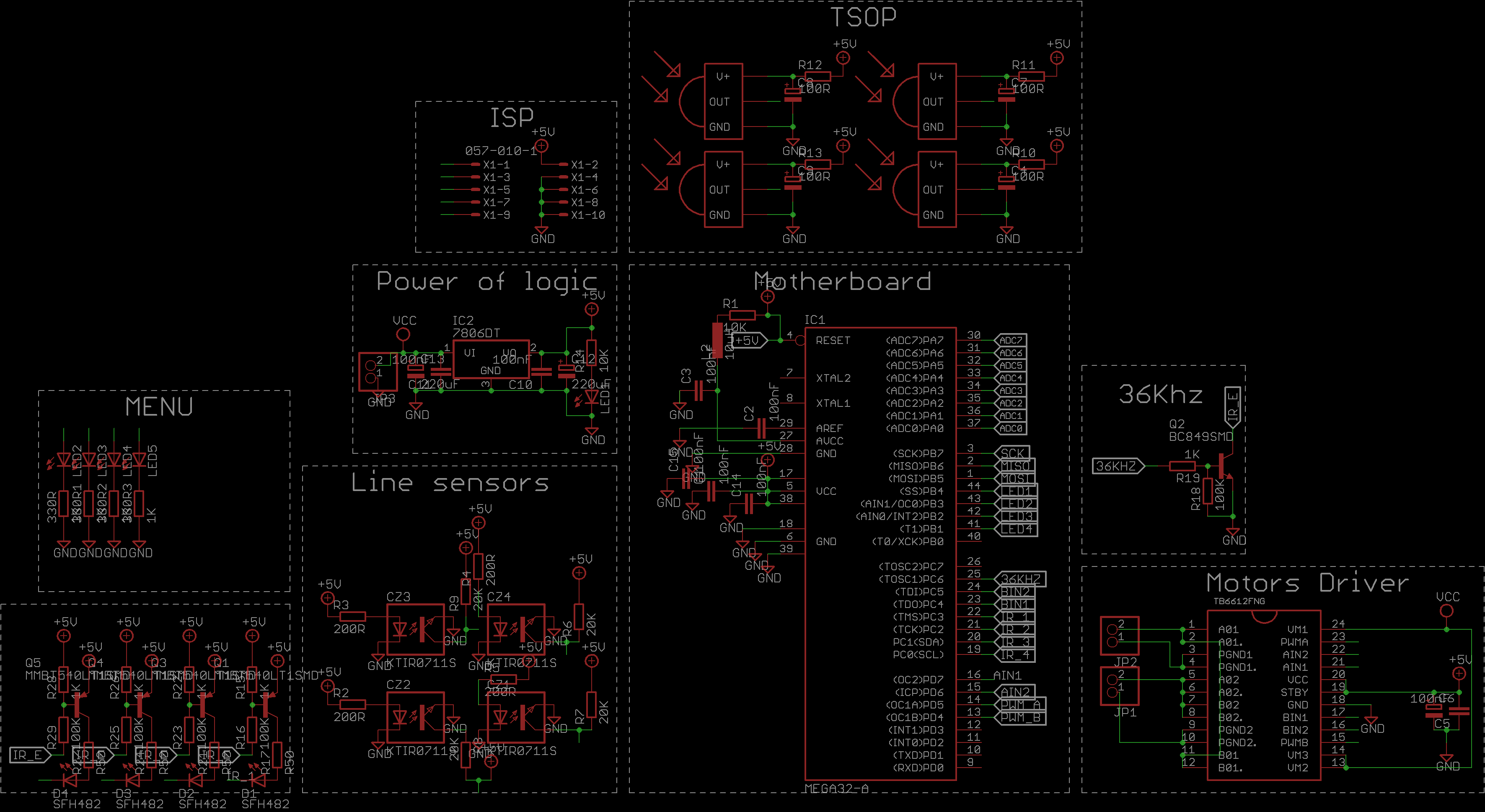

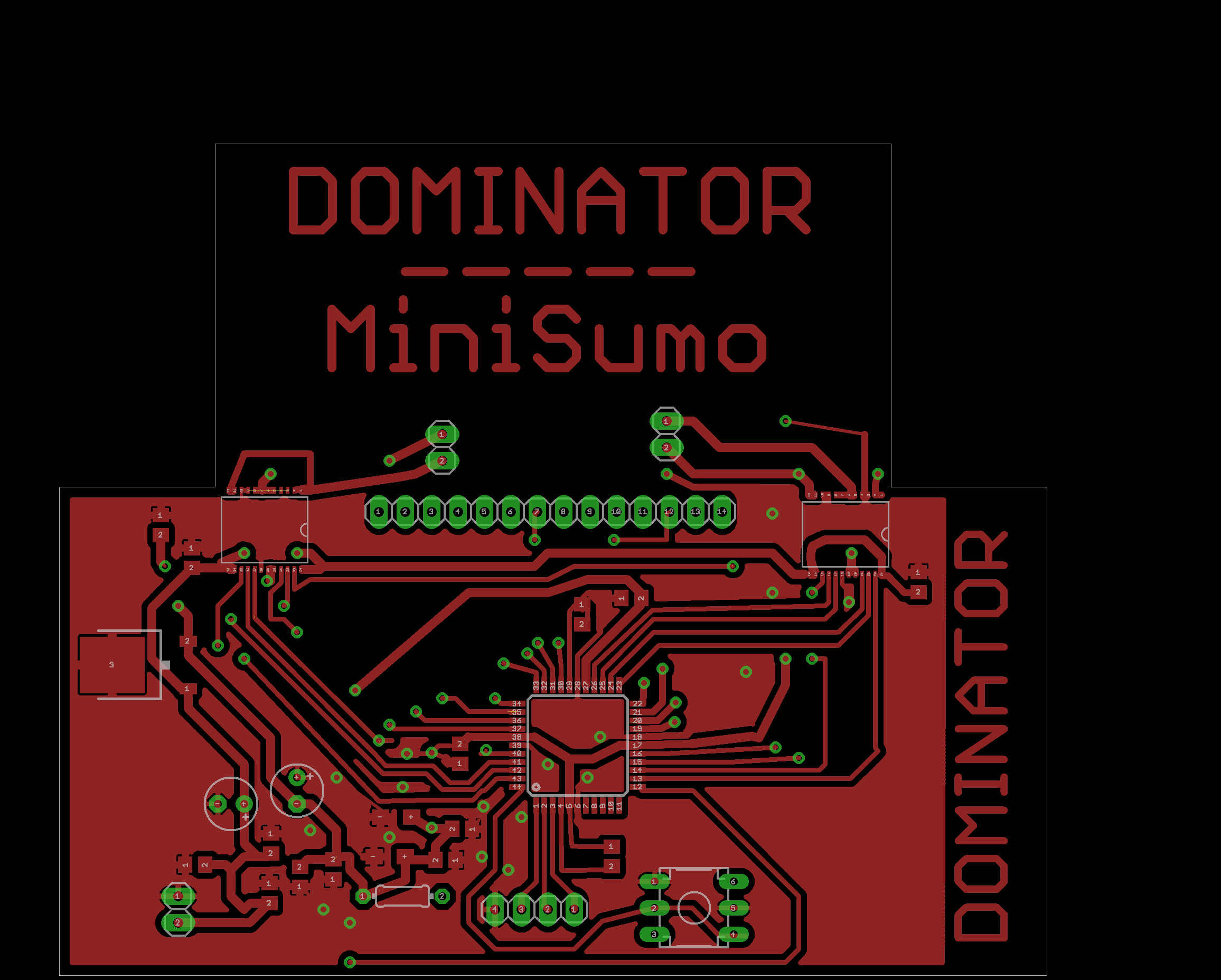

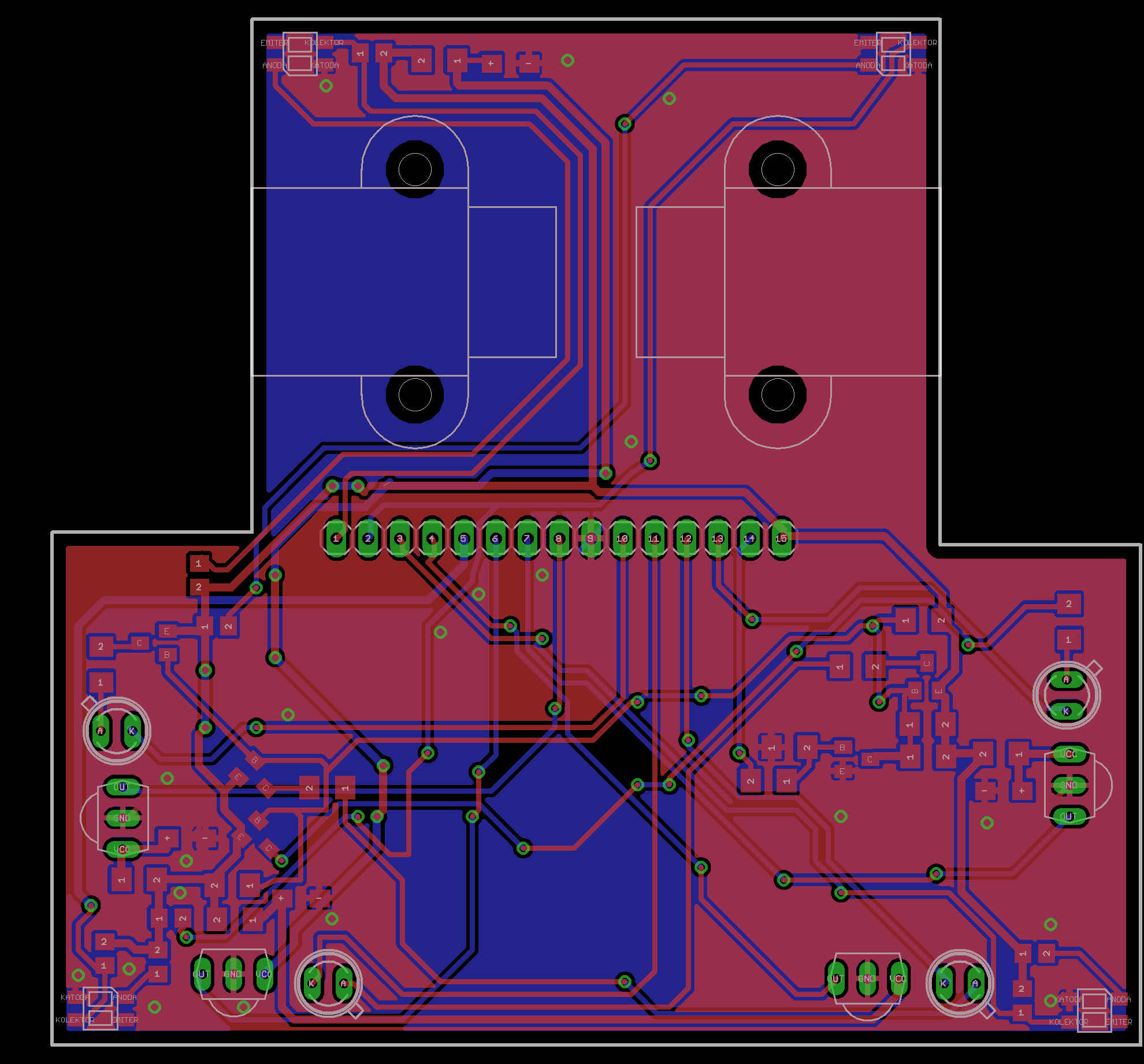

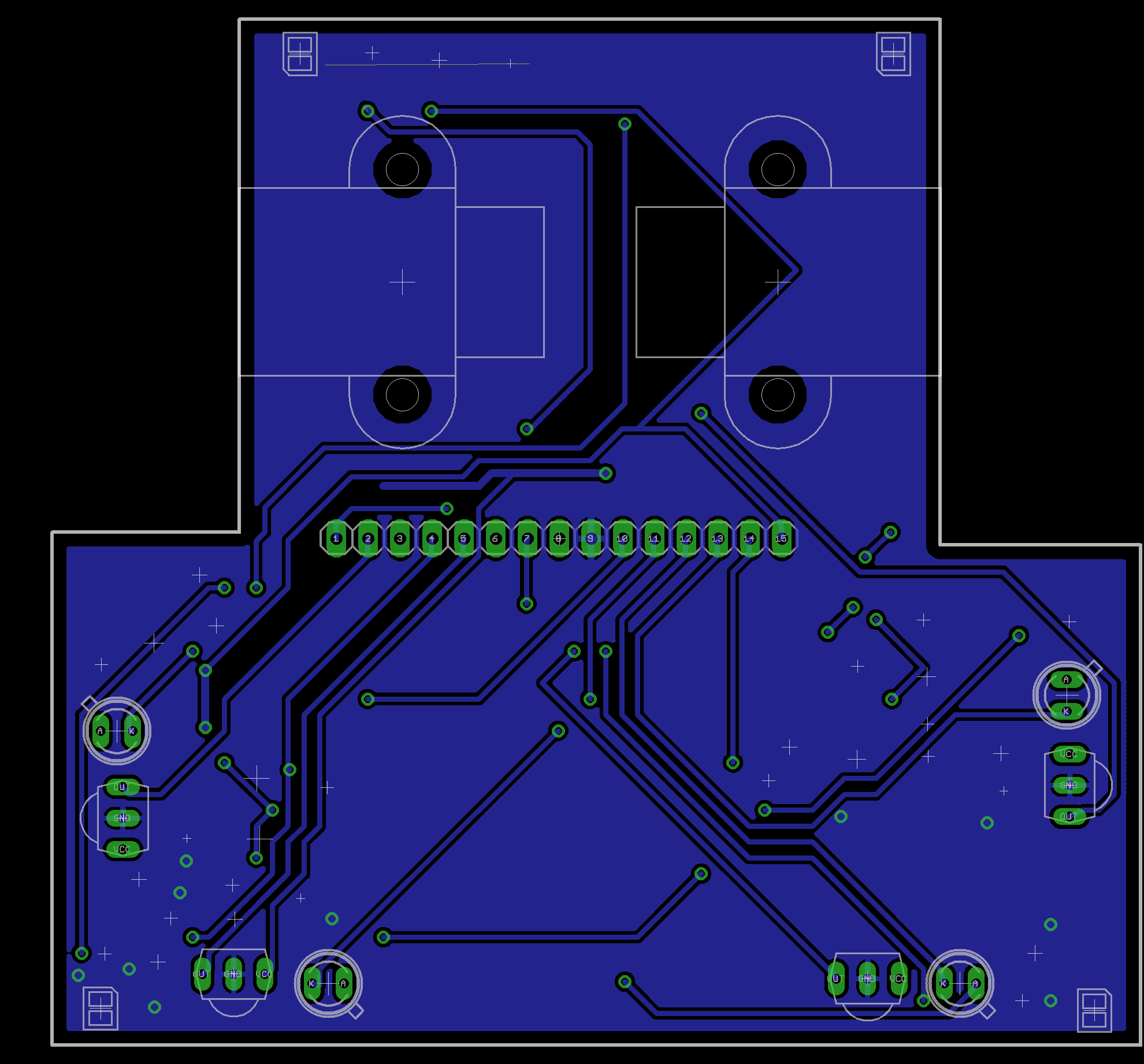

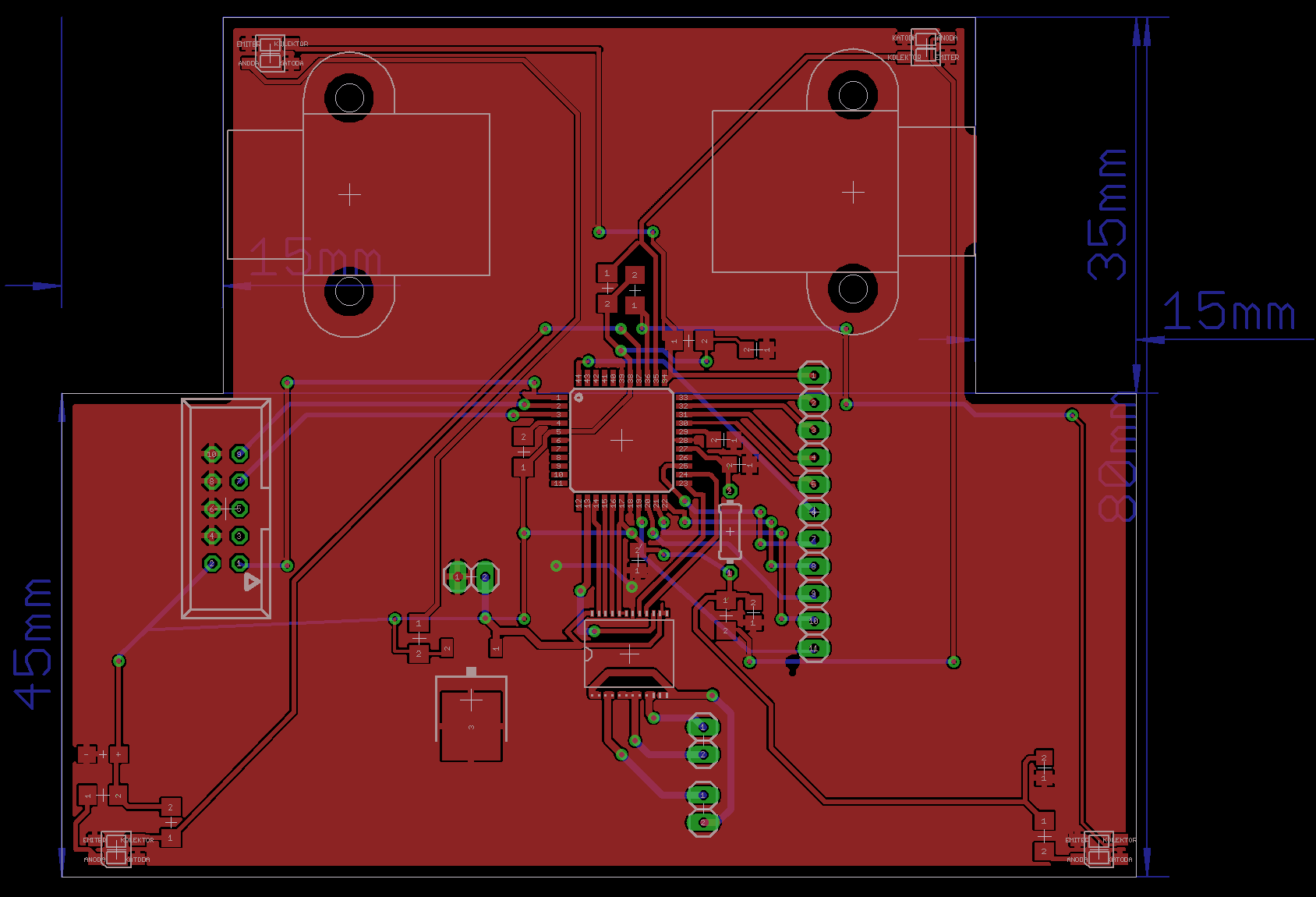

Zrobiłem płytkę od nowa zanacznie zmniejszając ilość przelotek.

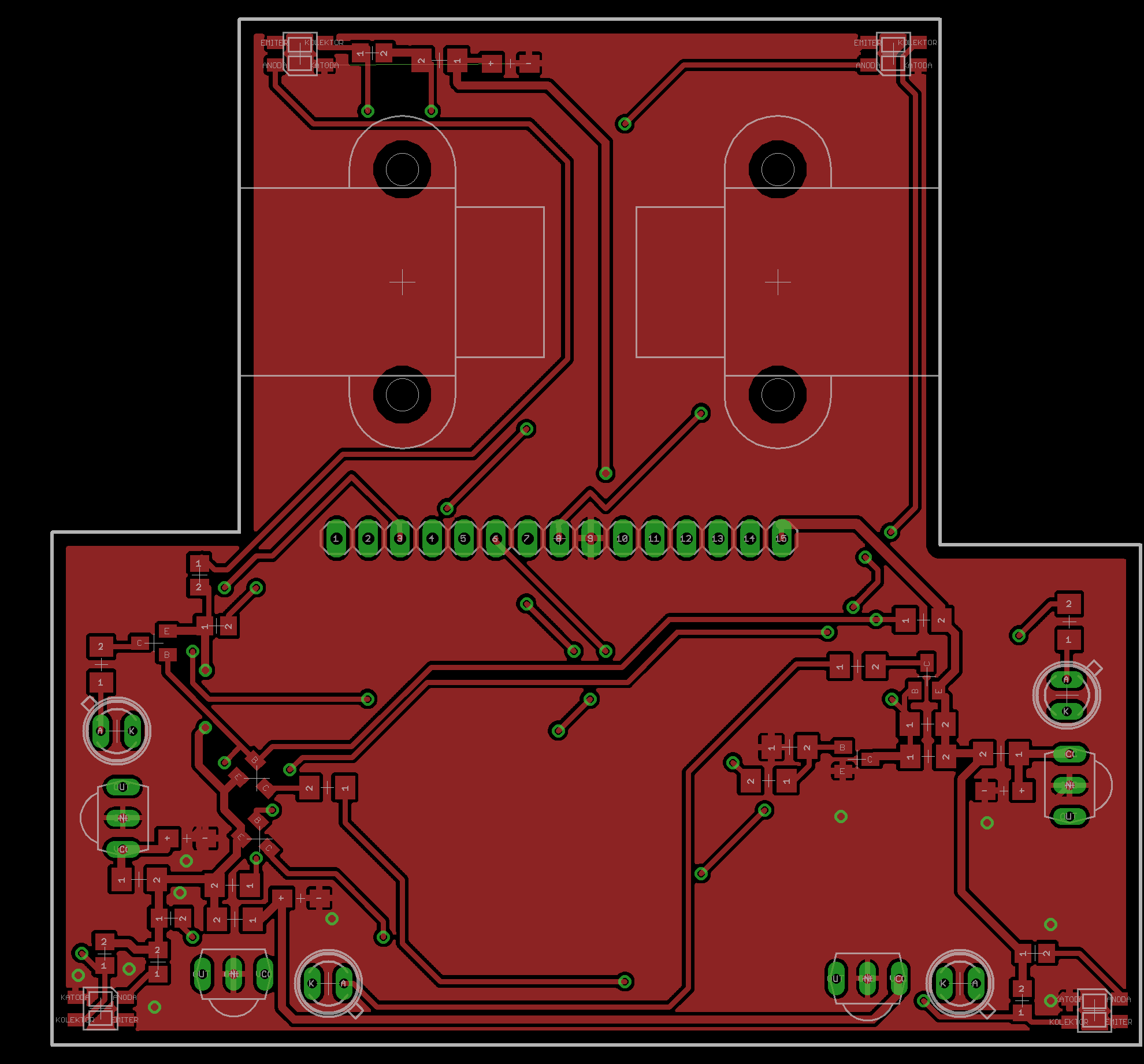

Czujniki będą na drugiej płytce

[KD93]

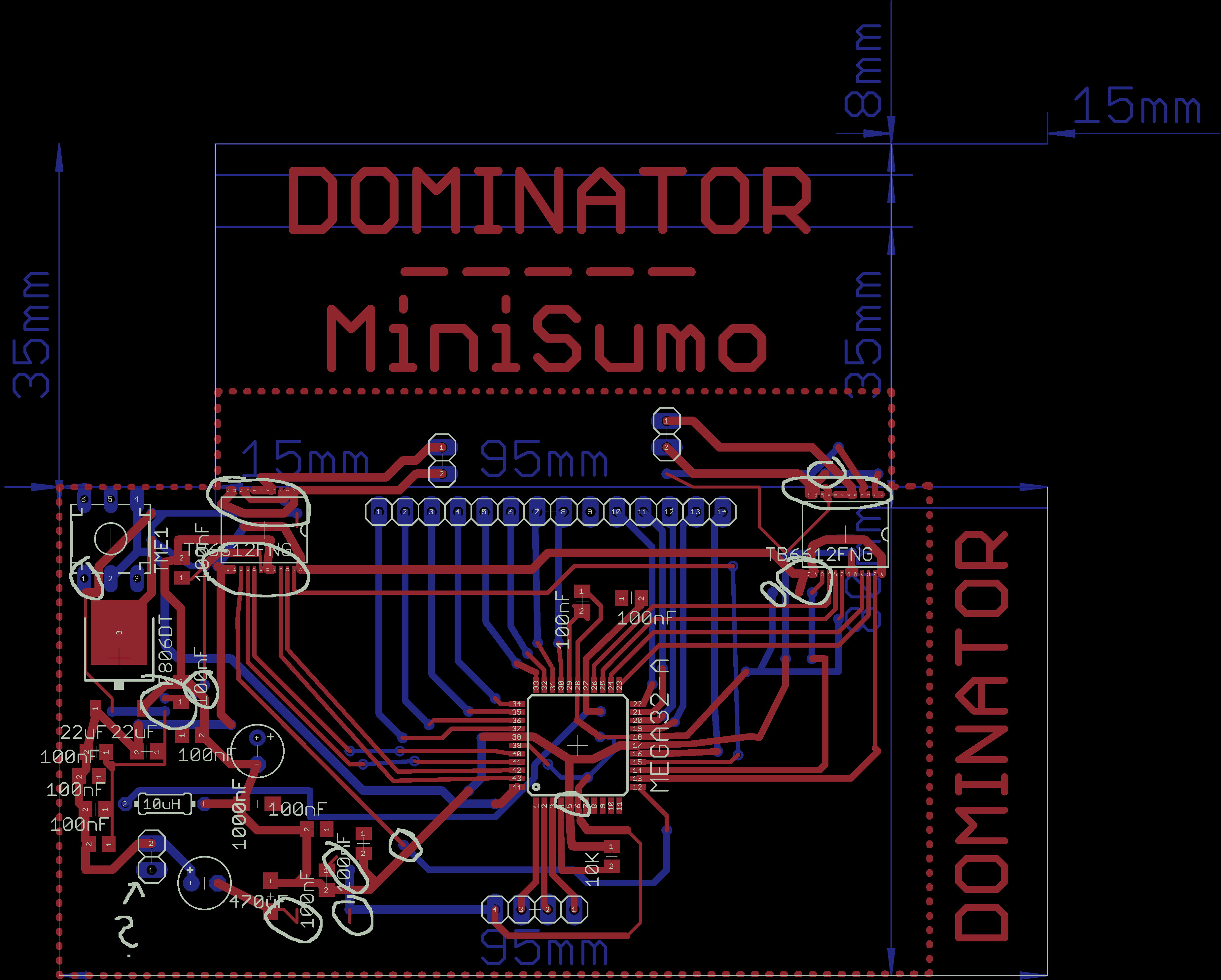

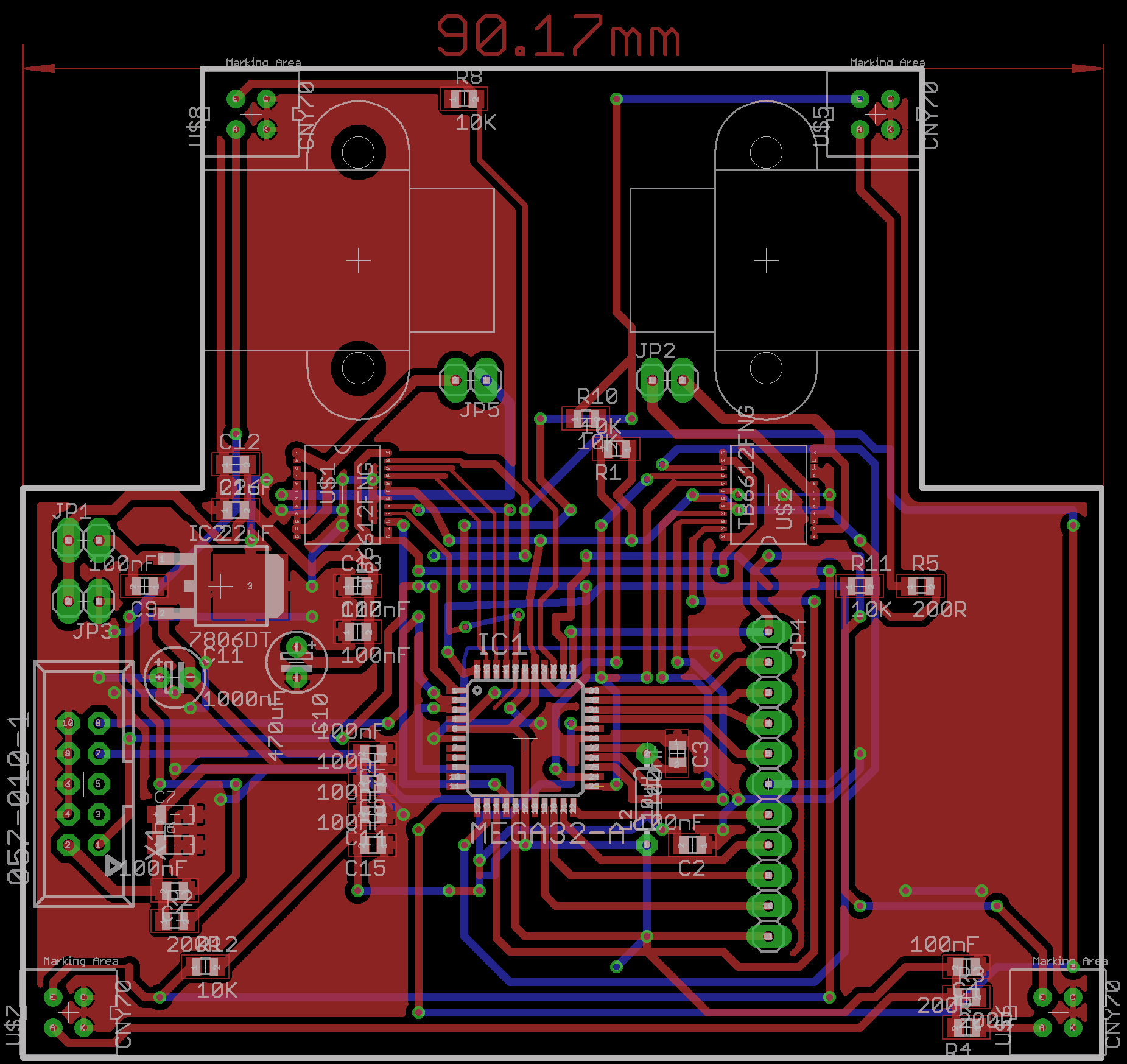

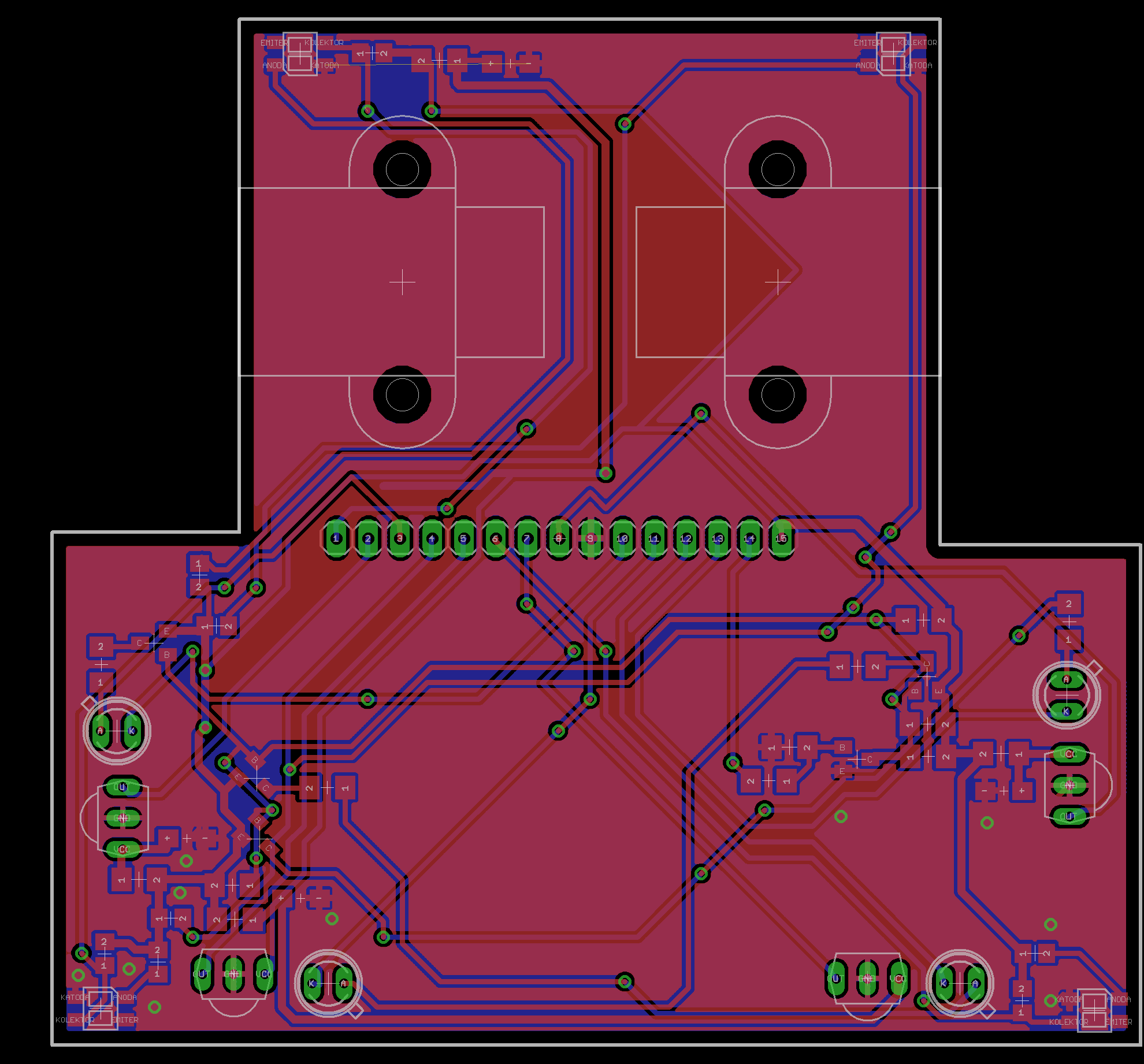

Szczerze: tragedia. Zwarcia, jakieś pociągnięte niepołączone ścieżki, zawijasy. Na szybko pozaznaczałem ci błędy:

Przypomina mi się dowcip o brudnym dziecku przychodzącym do domu. Myjesz czy robisz nowe?

[Carpe Diem]

Jak poprawisz płytkę to użyj narzędzia DRC (przedostatnia linijka w lewym panelu).

[ps19]

Jakiej grubości dać ścieżki przy mostku i zasilania bo 32 mils są za szerokie i mam problemy z odległościami pomiędzy nimi.Sygnałowe 16 mils.

Płytkę będę robił raczej w domu.(Termotransfer)

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[piotreks-89]

32milsy na ścieżki wysoko-prądowe to trochę mało. Nie wiem jak będzie w praktyce, jeśli jednak wykonujesz płytkę w domu, zostaw te 32milsy, ale pocynuj płytkę. W tych miejscach, gdzie będzie płynął spory prąd staraj się mocniej cynować (bez przesady oczywiście 🤣 )

[dondu]

Przeczytaj uważnie i popraw swój projekt: http://mikrokontrolery.blogspot.com/2011/04/zasilanie-mikrokontrolera.html

[Carpe Diem]

Gdybyś tą ścieżkę idącą od pinu 24 pierwszego mostka do pinu 13 drugiego mostka dał na bottom to te kilkanaście ścieżek idący w górę od uC byłoby bez przelotek.

[ Dodano: 25-03-2012, 20:35 ]

A wgl to nawaliłeś wszystko po lewej na górze, a prawa strona i prawy dół są wolne.

[ps19]

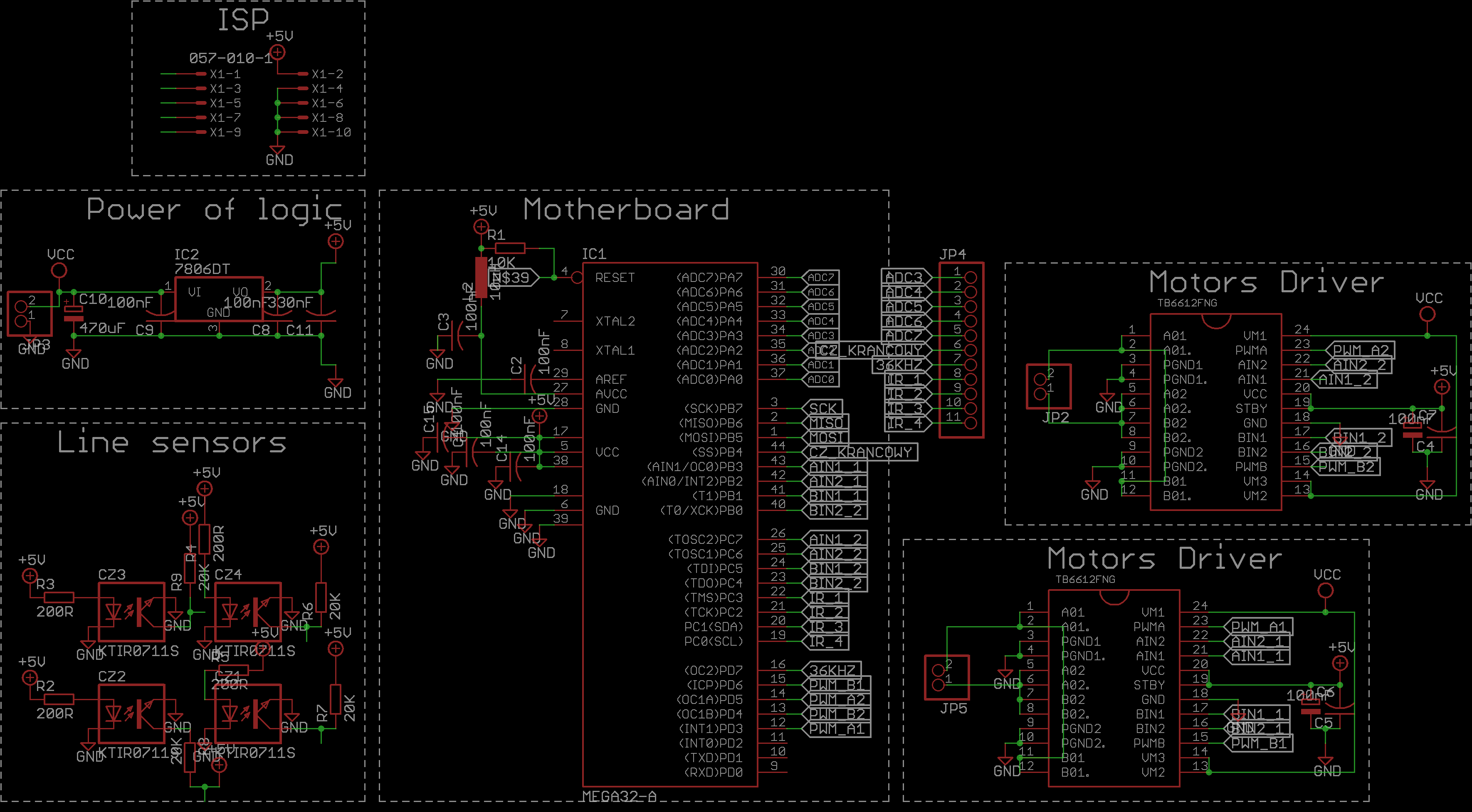

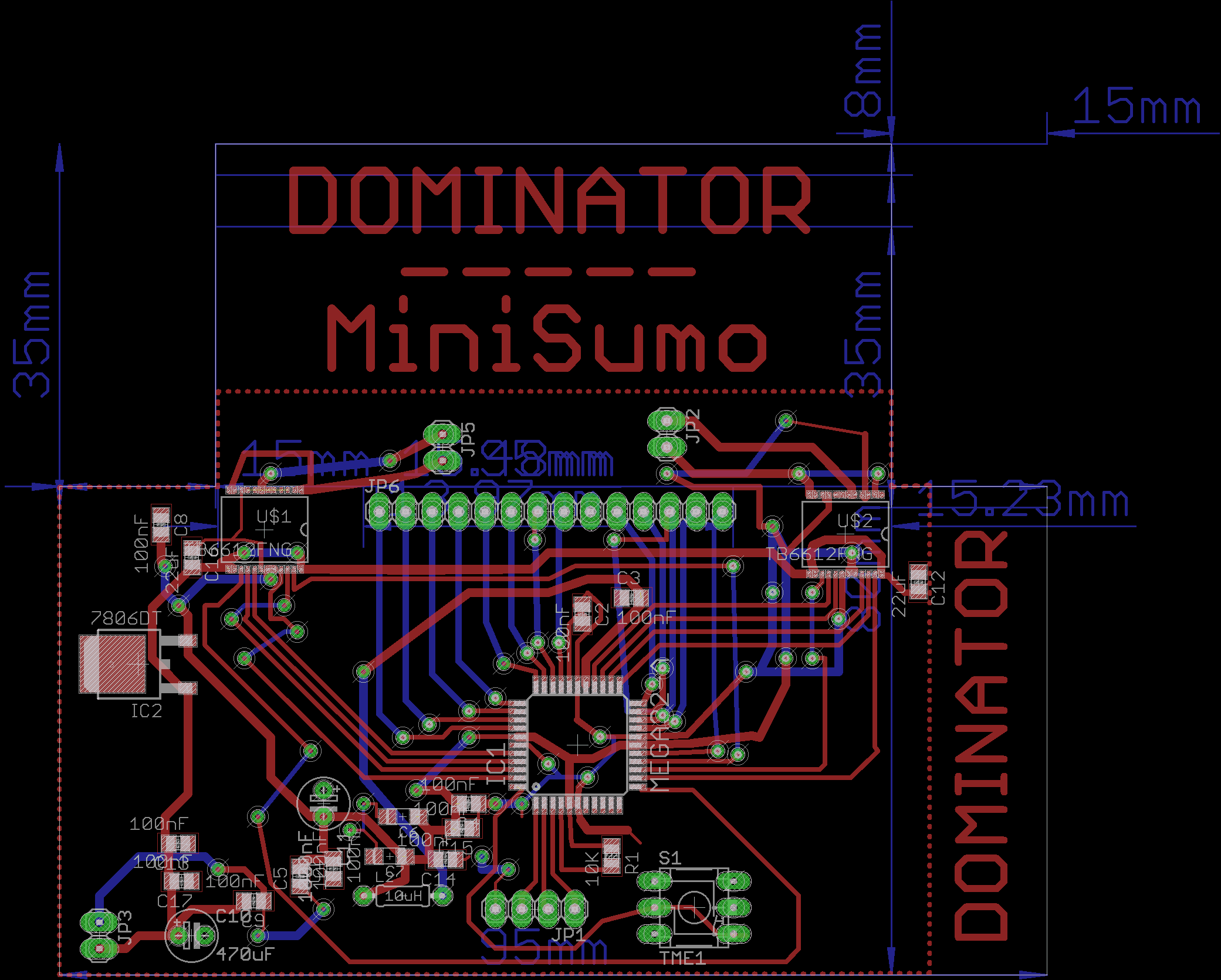

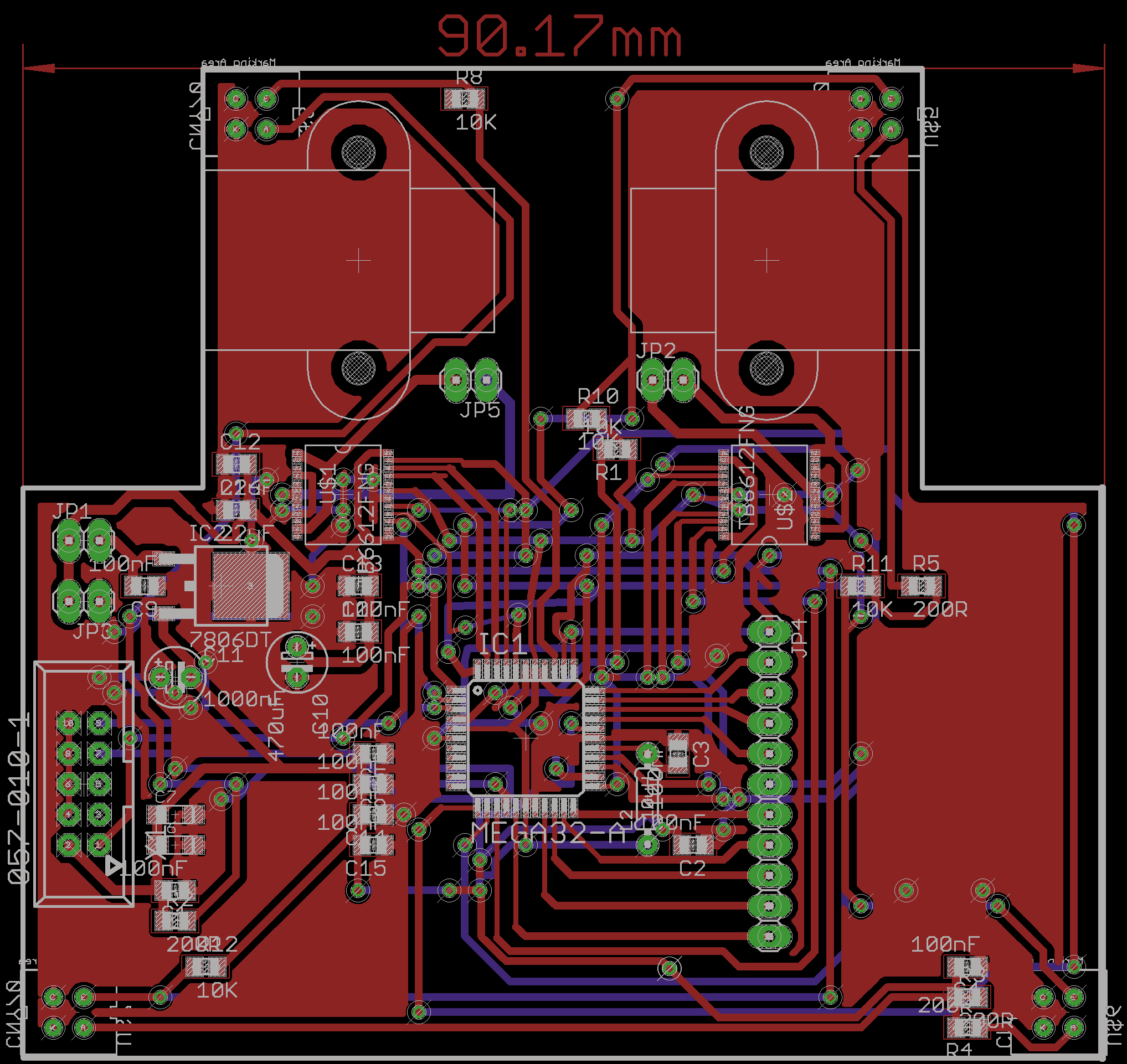

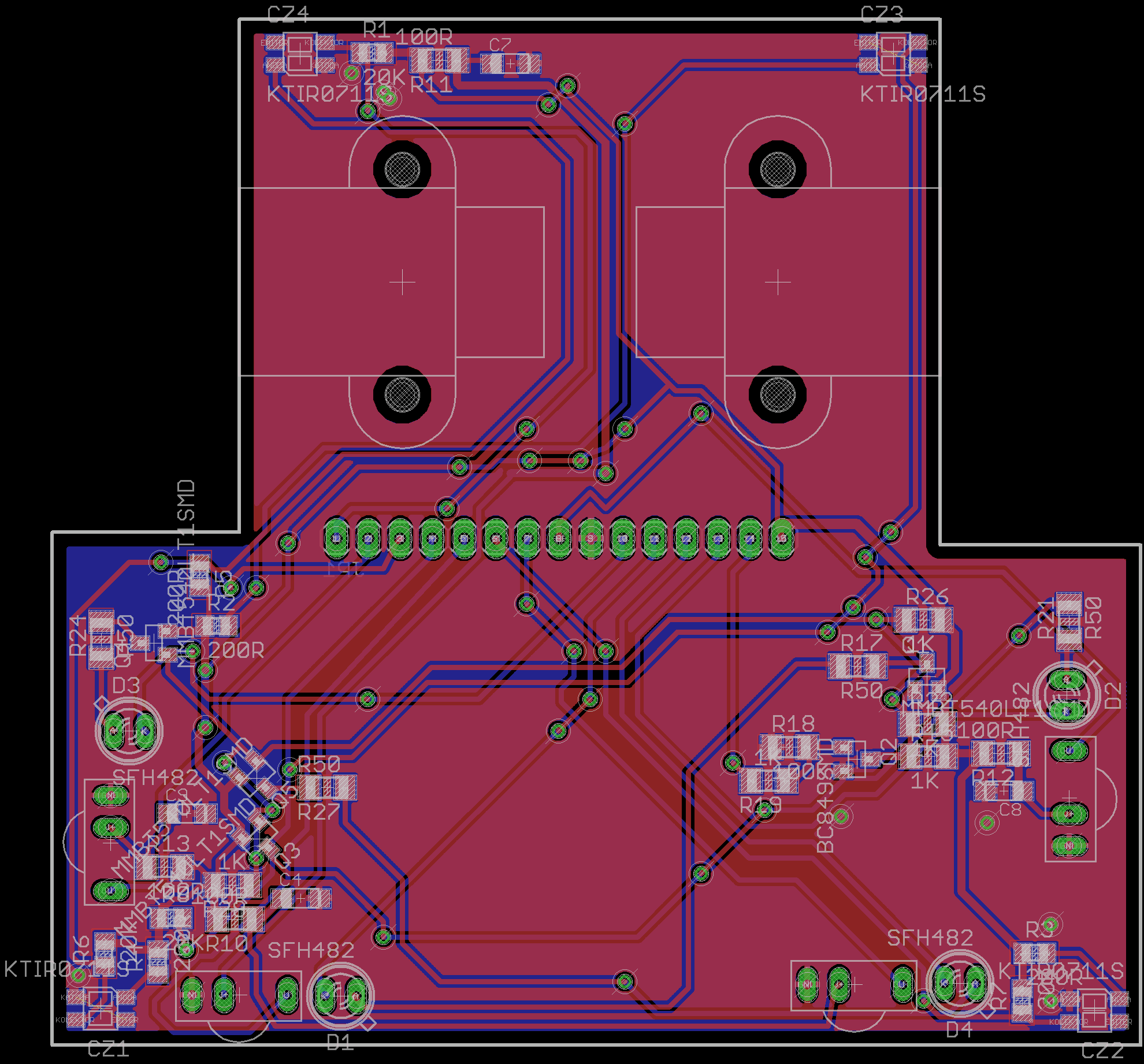

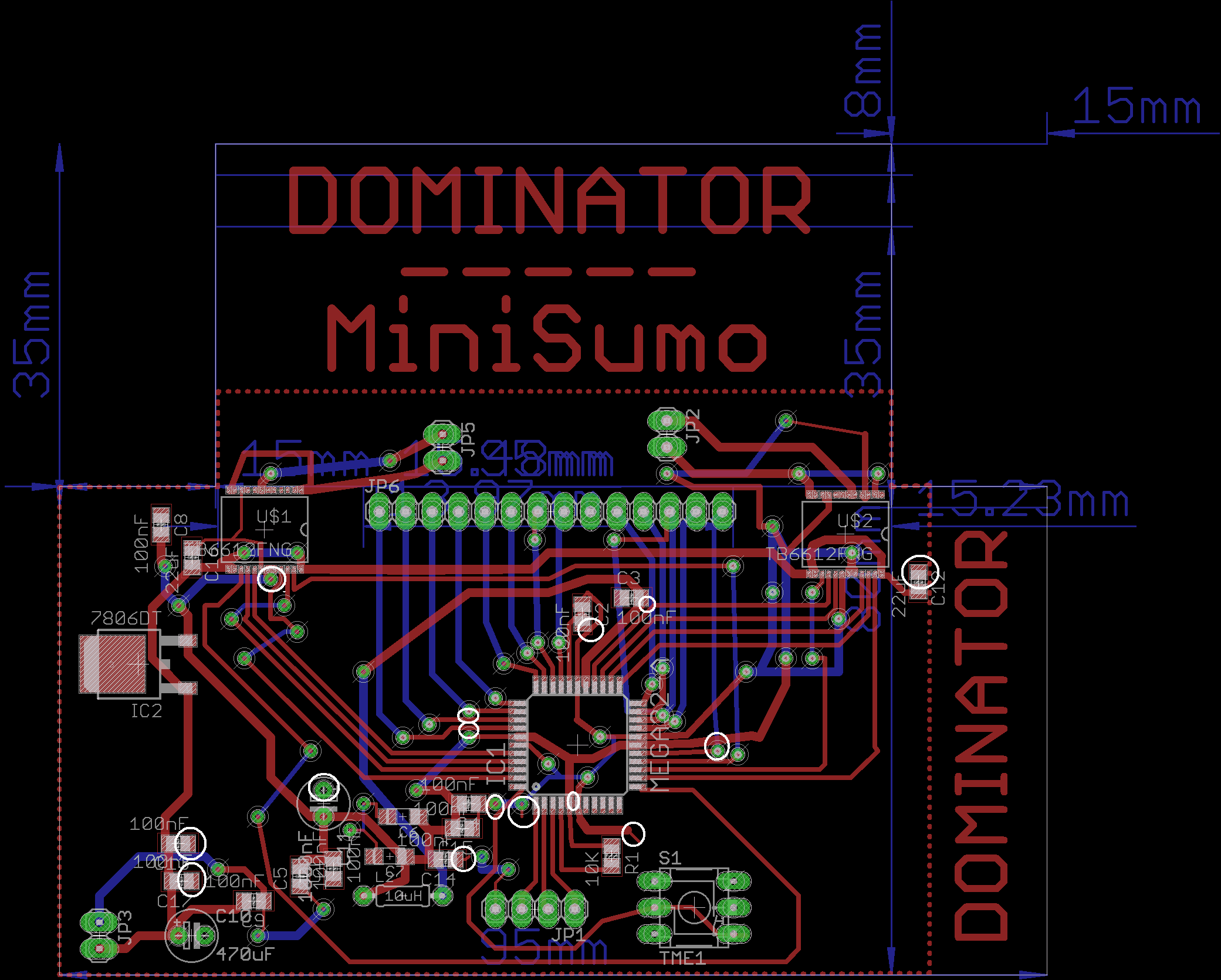

Poprawione - te przelotki na 14 goldpinów są specjalnie.Dziwne kształty ścieżek spowodowane są zbyt małymi odstępami przy mostku.

Mam pytanie jak wyłączyć wymiary w warstwach tego nie ma.

[piotreks-89]

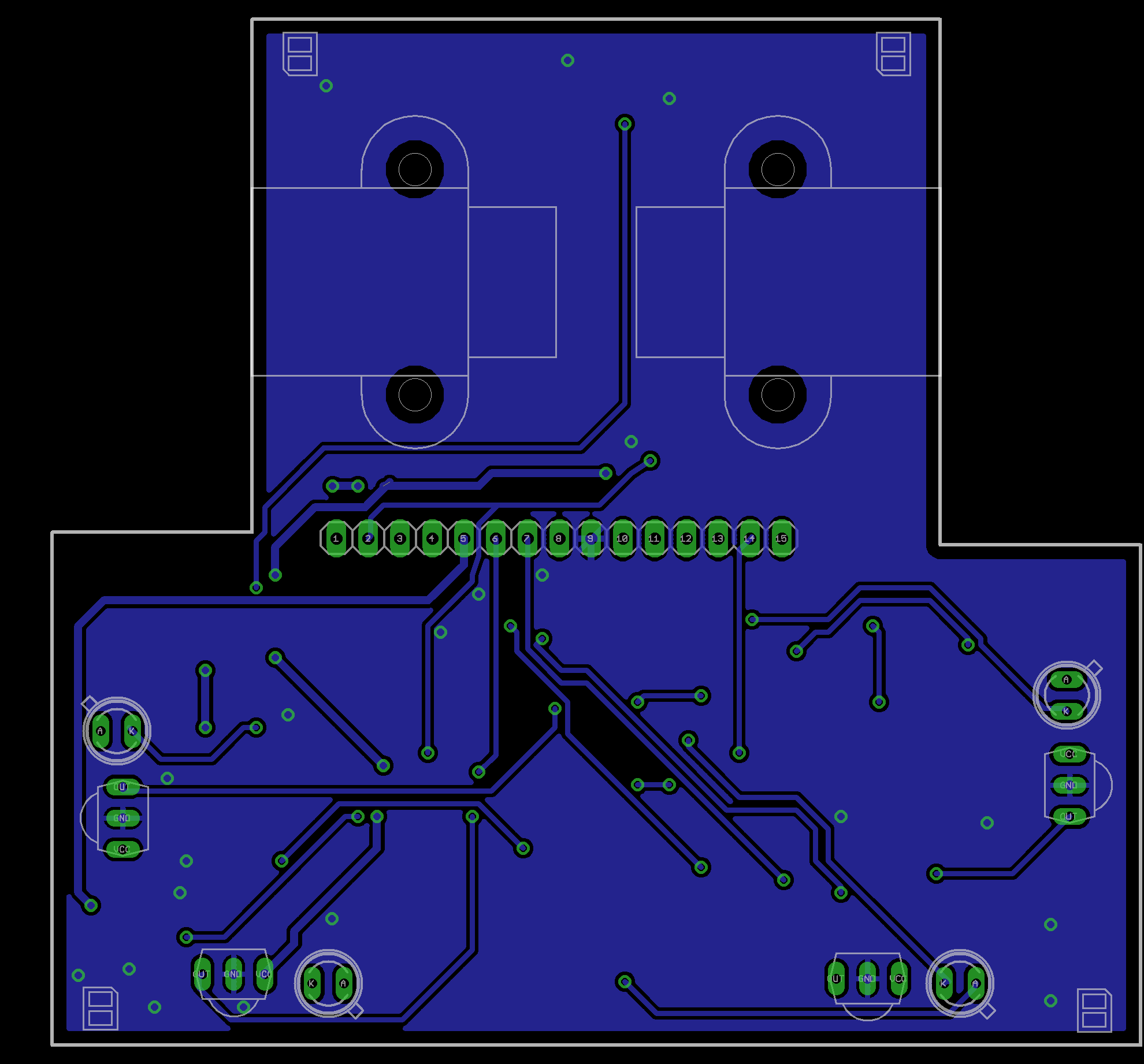

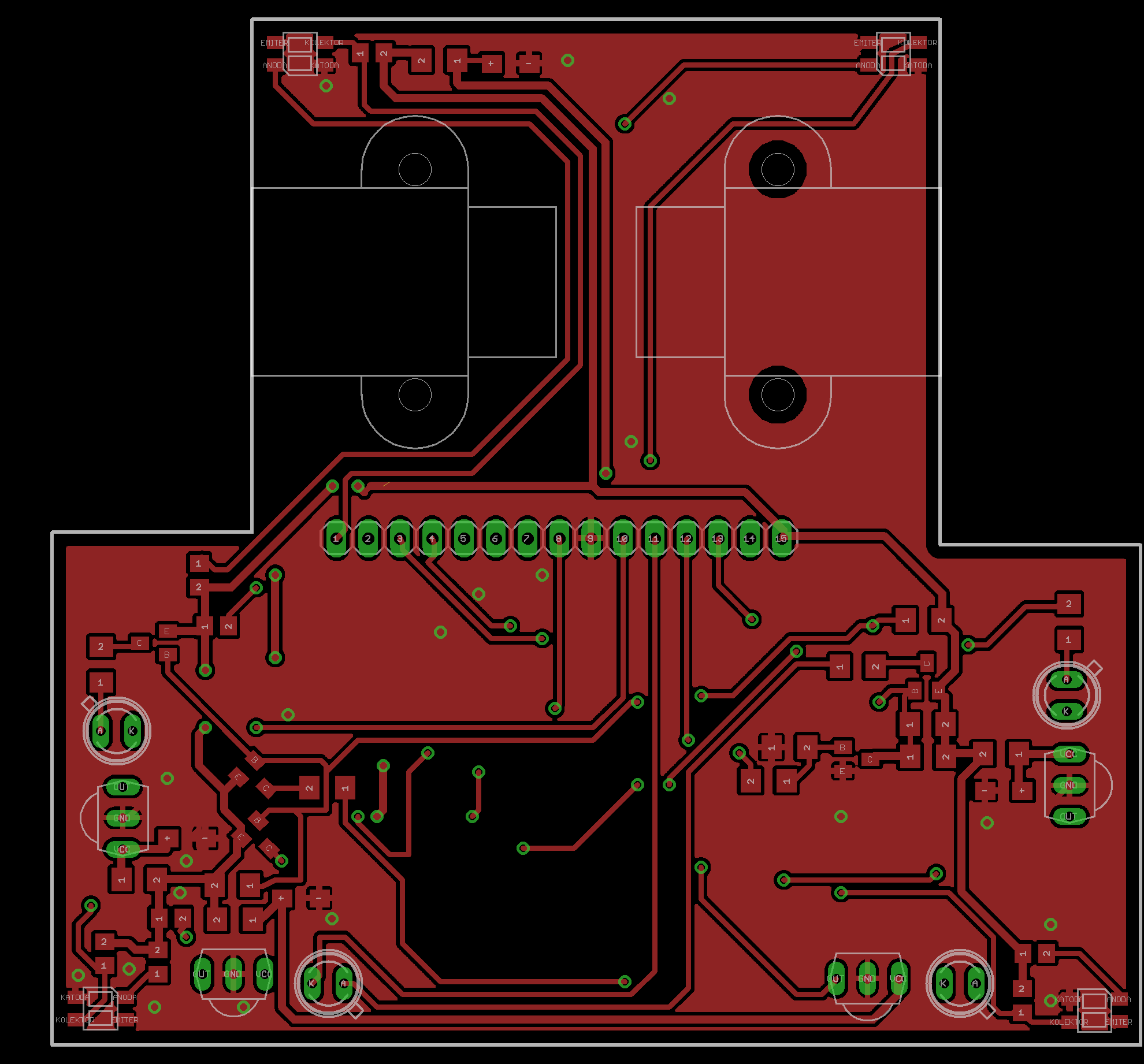

Teraz ja poprawię cię, bo jak widzę zwarcia na pierwszy rzut oka to mnie skręca. Teraz zobaczyłem, ze masz polygona jako masę, więc zawsze go rozlewaj jak wrzucasz zdjęcie na forum. Poza tym rób oddzielne zrzuty dla warstwy TOP i BOTTOM.

[Carpe Diem]

A żeby do sprawdzania takich pierdół jak wykrywanie zwarć nie namawiać ludzi z forum to użyj tego co powiedziałem wcześniej - DRC ❗

[dondu]

Nadal nie przeczytałeś artykułu z linku, który podałem wyżej ...

... a jeżeli przeczytałeś, to nie zastosowałeś się znajdujących się tam bardzo istotnych informacji.

[ps19]

Poprawki w toku...

EDIT: Zrobione.

[piotreks-89]

Dalej masz zwarcia! Widać, że nie używasz narzędzia DRC oraz robisz płytki na szybko. Skutkuje to właśnie w taki, a nie inny sposób.

[dondu]

dondu, Nie wiem o co ci chodzi przecież mam kondensatory blisko Uc, ...

Zaznacz je proszę na rysunku jakimiś strzałkami, bo ja ich nie widzę blisko pinów zasilających.

[ps19]

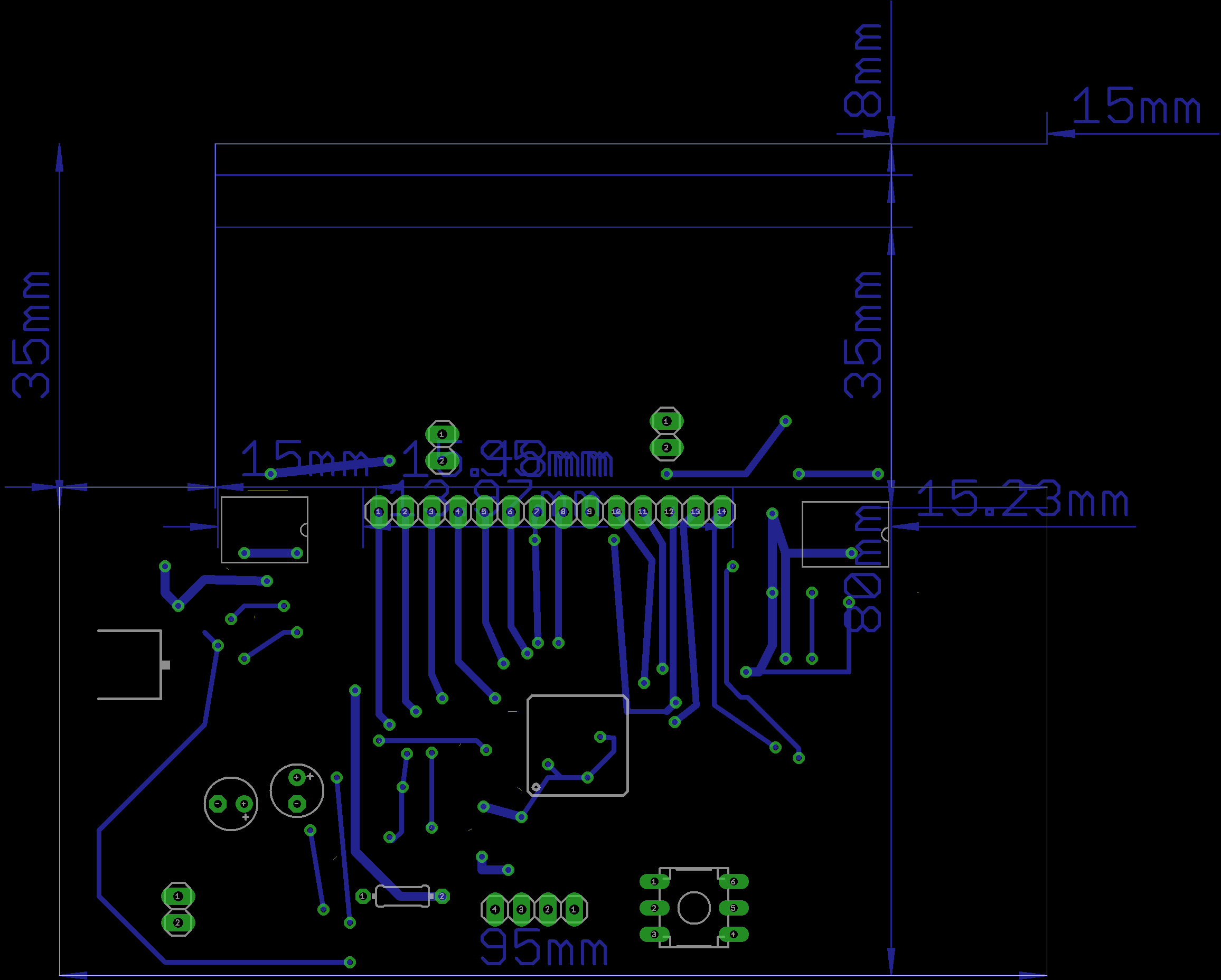

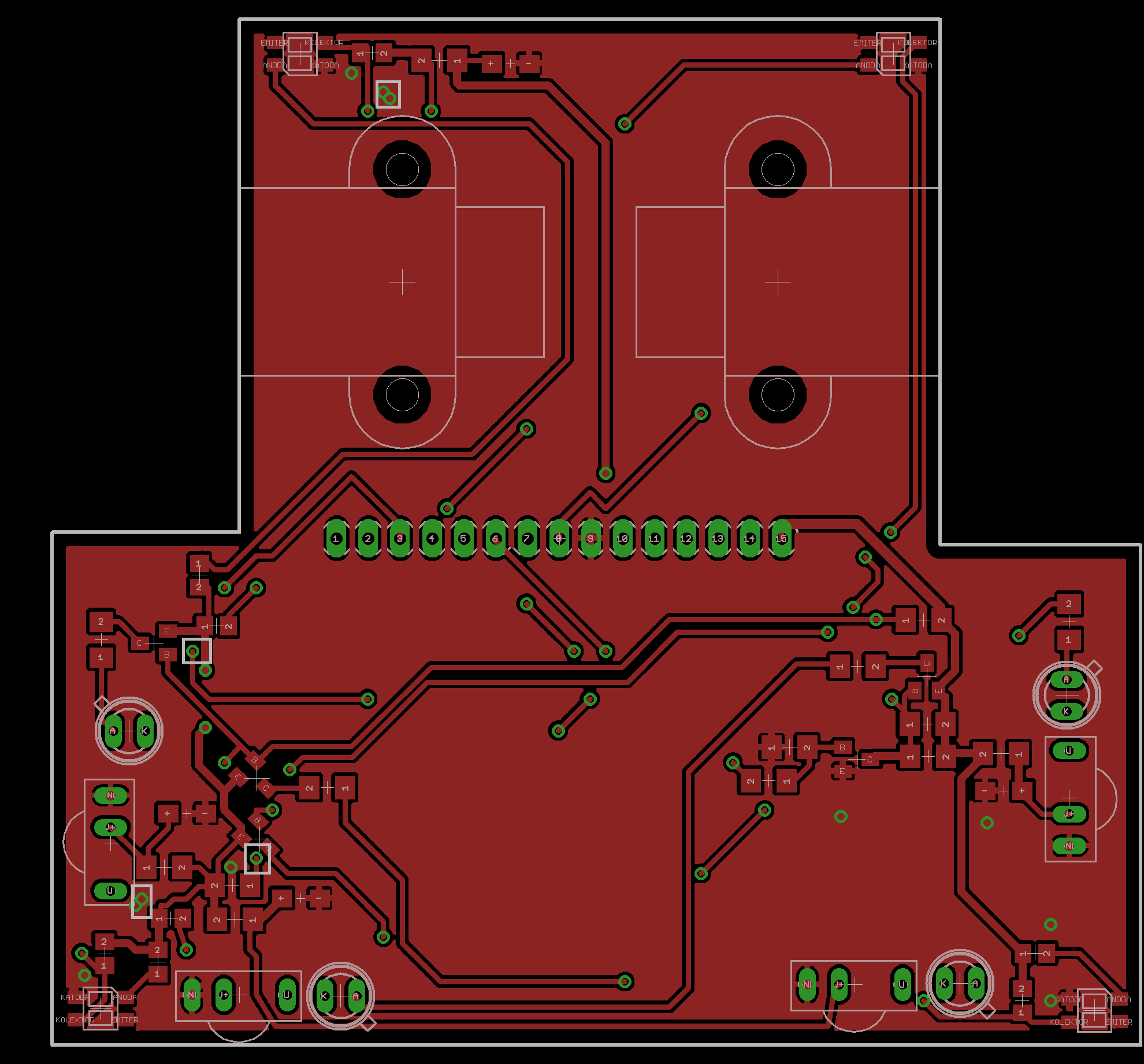

Teraz powinno być ok.W DRC praktycznie czysto tylko, że mam błędy z powodu tych linii wymiarowych.
