piotreks-89 Kwiecień 12, 2012 Udostępnij Kwiecień 12, 2012 ps19 lepiej poustawiaj każdą parę odbiornik/nadajnik IR w identycznych odległościach. Poza tym wydaje mi się, że lepiej tą diodę IR znajdującą się w prawym dolnym rogu przesunąć "do wewnątrz" (zamienić miejscami z TSOP'em). Jesteś pewien, że chcesz używać tych ogromniastych odbiorników? Są na prawdę pokaźnych rozmiarów, a w podobnej cenie masz dostępne odpowiedniki mniejszych rozmiarów. 1 Cytuj Link do komentarza Share on other sites More sharing options...
ps19 Kwiecień 12, 2012 Autor tematu Udostępnij Kwiecień 12, 2012 Mam te odbiorniki i nie są zbyt duże.I wydaje mi się, że czym większa soczewka tym lepiej - skupia więcej promieni. Cytuj Link do komentarza Share on other sites More sharing options...
piotreks-89 Kwiecień 12, 2012 Udostępnij Kwiecień 12, 2012 ps19 jeszcze coś dopowiem. Jeśli te diody mają leżeć to oddal je o jakieś 9mm od krańców płytki. 1 Cytuj Link do komentarza Share on other sites More sharing options...

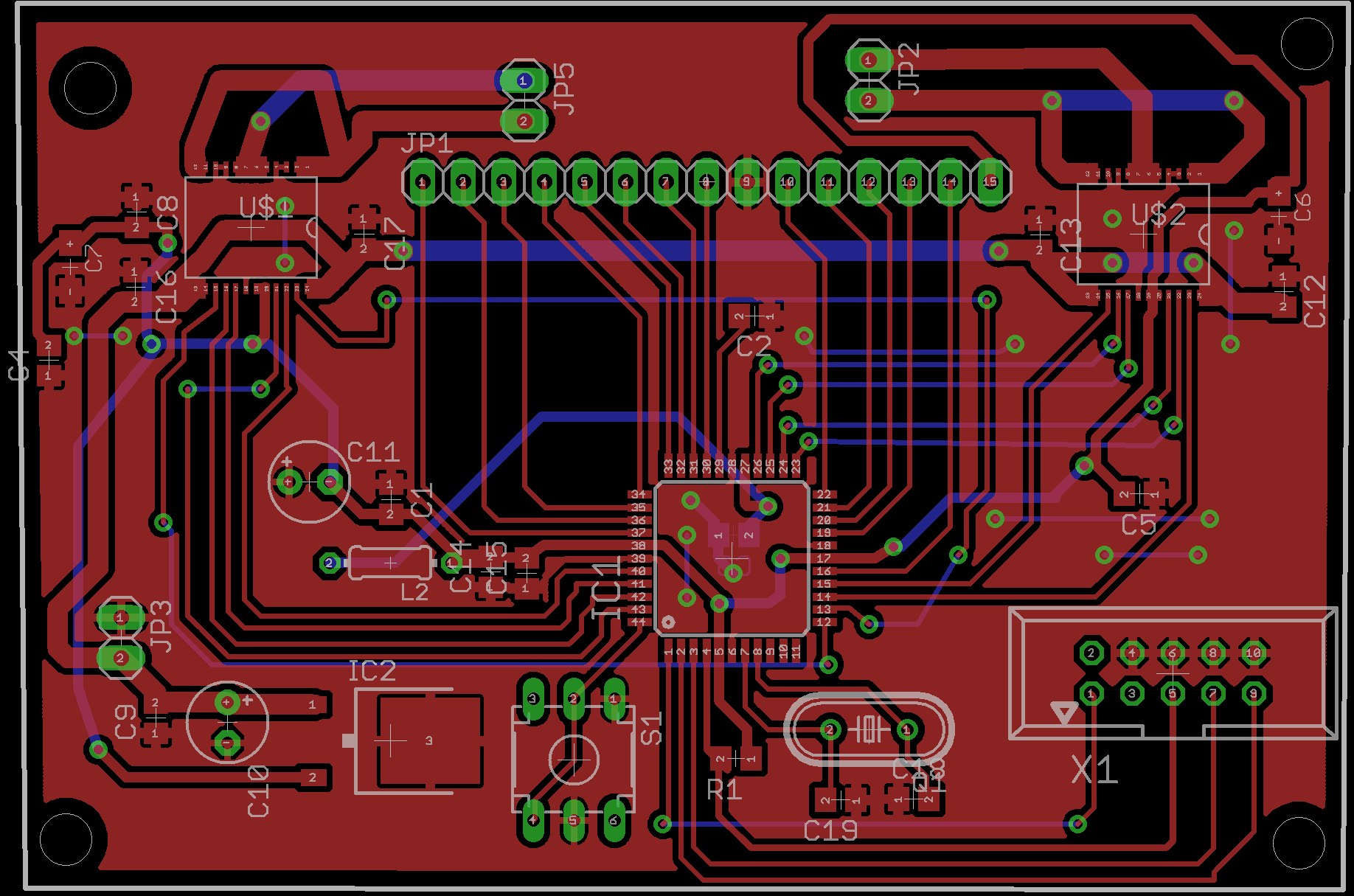

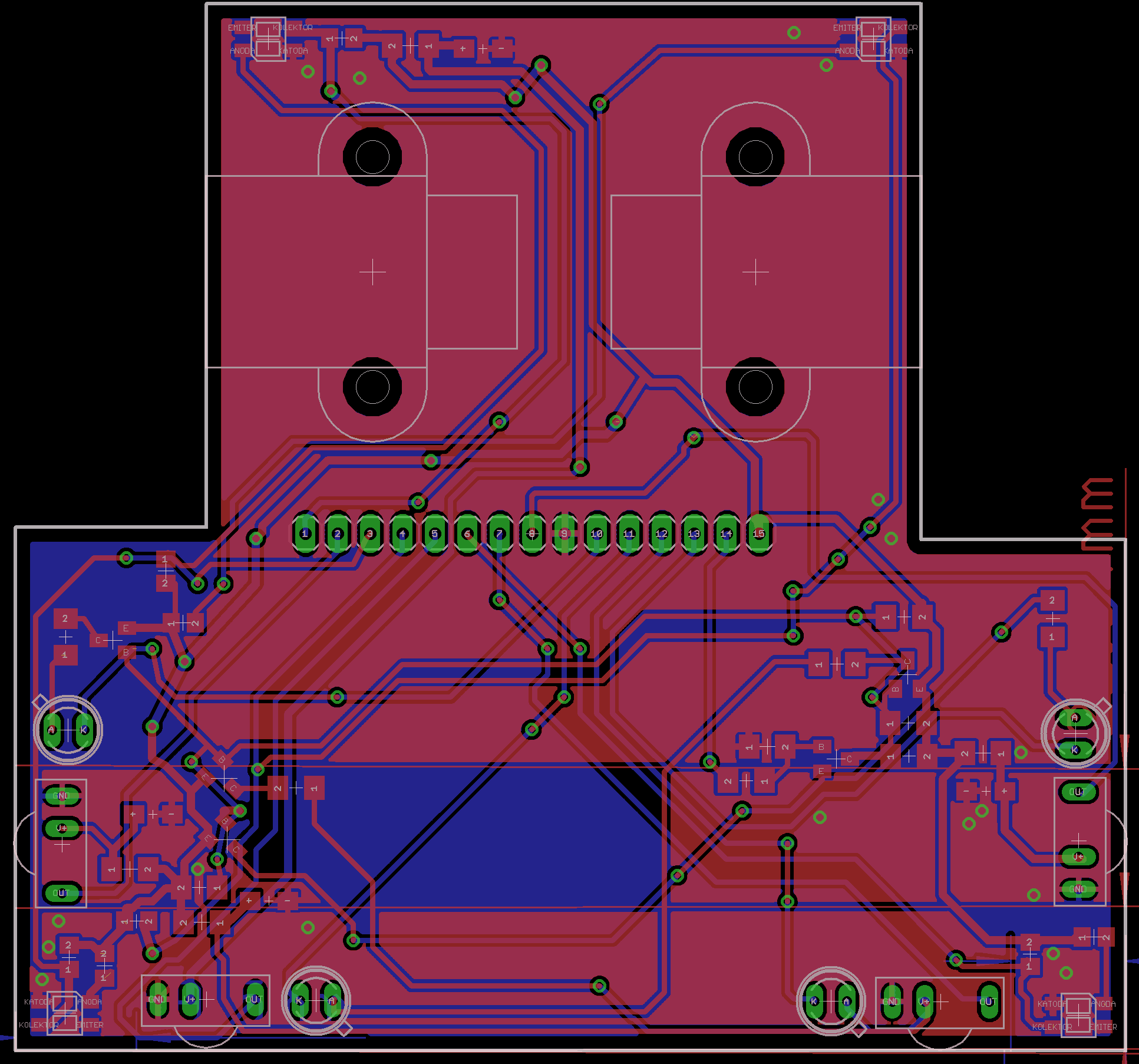

ps19 Kwiecień 12, 2012 Autor tematu Udostępnij Kwiecień 12, 2012 Ostateczne wersje płytek Diody będą leżeć ale obudowa będzie około 1,5 cm dłuższa dłuższa. więc na pewno się zmieszczą. W poniedziałek planuje wysyłkę płytek do Satlandu, więc wszelkie sugestie mile widziane. 😎 Obudowa 75 % Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay
ps19 Maj 14, 2012 Autor tematu Udostępnij Maj 14, 2012 Od czego mogły eksplodować kondensatory tantalowe 22uF przy mostku.Wykluczam zwarcie , przeciążenie. Cytuj Link do komentarza Share on other sites More sharing options...
dondu Maj 14, 2012 Udostępnij Maj 14, 2012 Od czego mogły eksplodować kondensatory tantalowe 22uF przy mostku.Wykluczam zwarcie , przeciążenie. Od parametru napięcia do jakiego były wyprodukowane vs napięcie jakim je traktujesz. Cytuj Link do komentarza Share on other sites More sharing options...
Sabre Maj 14, 2012 Udostępnij Maj 14, 2012 Od czego mogły eksplodować kondensatory tantalowe 22uF przy mostku.Wykluczam zwarcie , przeciążenie. A na jakie były napięcie? Cytuj Link do komentarza Share on other sites More sharing options...
ps19 Maj 14, 2012 Autor tematu Udostępnij Maj 14, 2012 7,48V a wytrzymałość 25V, także dużo mniej od dopuszczalnego. Cytuj Link do komentarza Share on other sites More sharing options...
dondu Maj 14, 2012 Udostępnij Maj 14, 2012 7,48V a wytrzymałość 25V Które to na Twoim schemacie? Cytuj Link do komentarza Share on other sites More sharing options...
Sabre Maj 14, 2012 Udostępnij Maj 14, 2012 ps19, a czy prawidłowo go wlutowałeś? Tantale mają oznaczony kreską plus a nie minus tak jak elektrolity. Cytuj Link do komentarza Share on other sites More sharing options...
ps19 Maj 14, 2012 Autor tematu Udostępnij Maj 14, 2012 C16 i C12 przy mostkach - silniki nie podłaczone. Cytuj Link do komentarza Share on other sites More sharing options...
ps19 Maj 14, 2012 Autor tematu Udostępnij Maj 14, 2012 Chyba to pomyliłem zapomniałem o biegunowości. Cytuj Link do komentarza Share on other sites More sharing options...

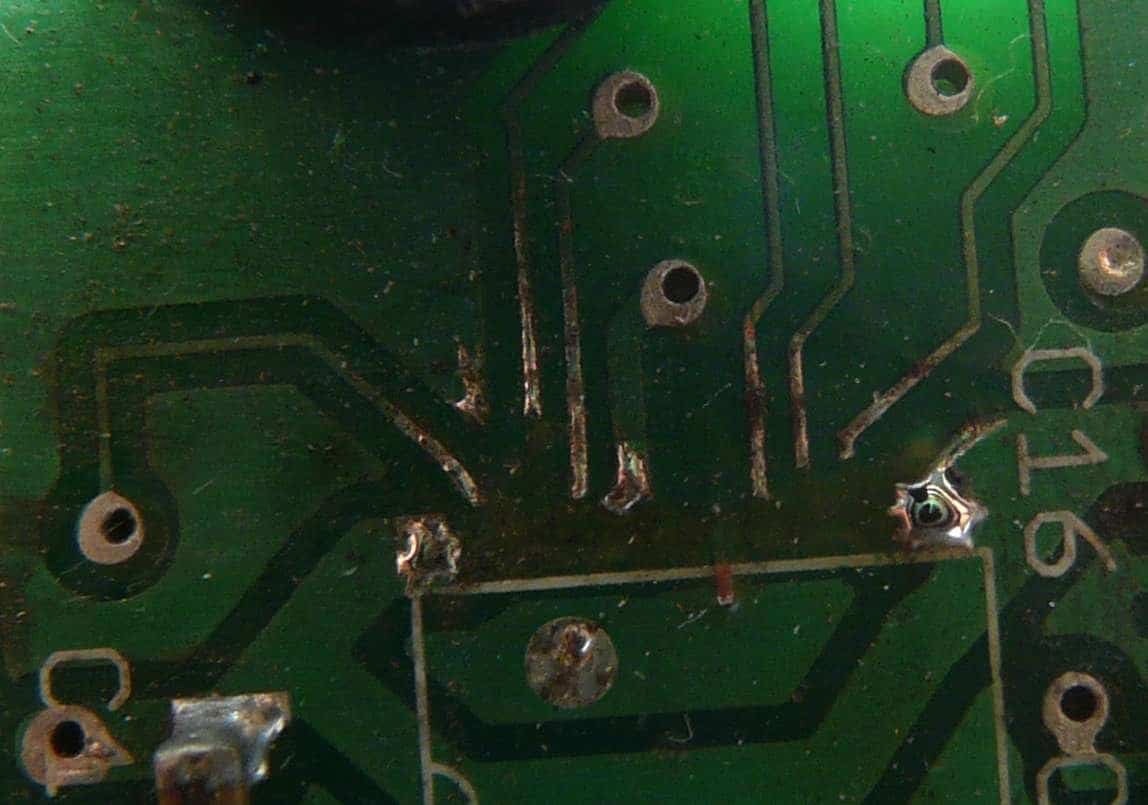

ps19 Maj 20, 2012 Autor tematu Udostępnij Maj 20, 2012 Mam taki o to problem, że podczas wylutowywania mostka (Przylutowałem na odwrót) uszkodziłem kilka ścieżek i nie za bardzo wiem jak to naprawić. Myślałem o przylutowaniu cienkich drucików, ale nie wiem czy to dobry pomysł. Zdjęcia jak to wygląda: Cytuj Link do komentarza Share on other sites More sharing options...
Carpe Diem Maj 20, 2012 Udostępnij Maj 20, 2012 Druciki to nie najgorszy pomysł. Sam niedawno miałem podobny problem (zamiana ścieżek) i właśnie tak go rozwiązałem. Nie wiem jak iest u ciebie bo nie mogę zobaczyć zdjęcia ale jeżeli ścieżki nie będą zbyt blisko to bez problemu. 1 Cytuj Link do komentarza Share on other sites More sharing options...
ProeXtreme Maj 20, 2012 Udostępnij Maj 20, 2012 Myślałem o przylutowaniu cienkich drucików, ale nie wiem czy to dobry pomysł. Bardzo dobry pomysł! 1 Cytuj Link do komentarza Share on other sites More sharing options...
