Mostkowanie TB6612

[soban]

Witam.

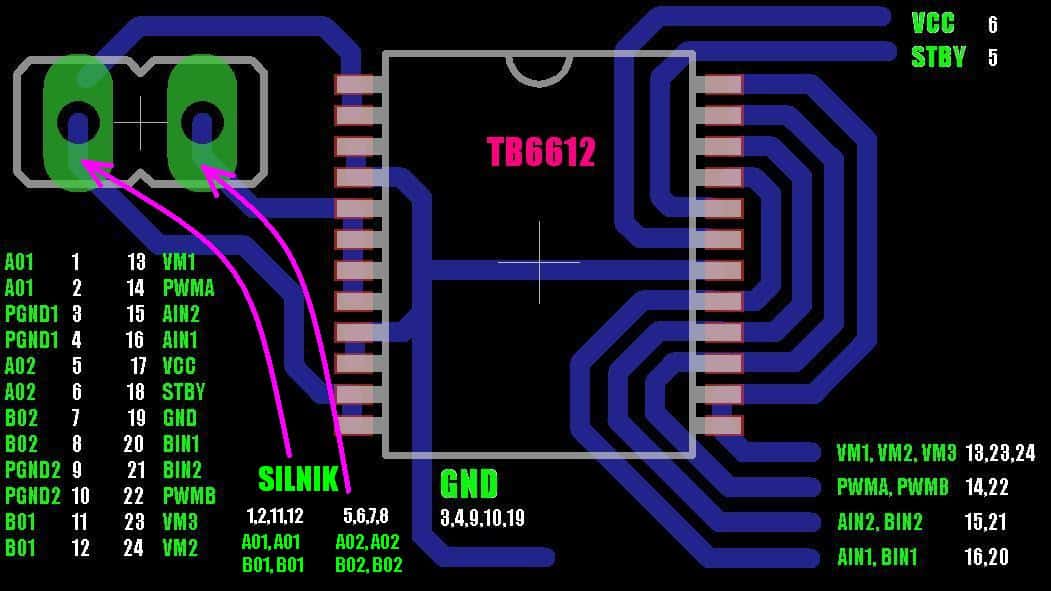

Chciałbym was prosić o sprawdzenie poprawności połączeń mostka ponieważ nie jestem w 100% pewien czy dobrze to zrobiłem, a że będę dawać płytkę do SATLANDU i posiadam na niej 4 takie mostki to przydałaby mi się Wasza pomoc. Jak w temacie jest to mostek TB6612 bez kondensatorów itp które dodam zaraz po zaakceptowaniu przez Was tego projektu. Postarałem się ułatwić życie i w lewym dolnym rogu rozpisałem nóżki mostka. Dodatkowo przy każdym wyprowadzeniu napisałem co połączyłem ze sobą - z których nóżek pochodzi dane wyjście na procesor. Chodzi mi tylko o to czy poprawnie to ze sobą zmostkowałem tak by wszystko poprawnie działało.

Za pomoc bardzo dziękuję

Pozdrawiam.

[Treker (Damian Szymański)]

A nie prościej było pokazać schemat?

Po drugie mostek jest na innej warstwie niż ścieżki 🙂

[soban]

Aaaa nie zauważyłem racja ; ) a jak z poprawnością?

[Treker (Damian Szymański)]

Pokaż schemat. Nie wiem dlaczego robisz płytkę bez schematu - co widać po braku połączeń między nóżkami mostka..

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[soban]

Tak masz rację płytka robiona bez schematu ponieważ chcę to zrobić odręcznie wszystko co nie oznacza że nie mam takiego zrobionego a tu wycinek o który prosiłeś proszę Cię bardzo : )

[piotreks-89]

Schemat byłby poprawny, gdybym widział filtrowane zasilanie 😋 Na każde zasilanie mostka jeden kondensator Low-ESR oraz jeden 100n i po sprawie 🙂

[soban]

Czyli tylko po dwa kondensatory na zasilanie i wszystko ok?

[Treker (Damian Szymański)]

Zobacz jak jest w nocie mostka. Wstaw je fizycznie jak najbliżej nóżek mostka i będzie ok.

[KonradIC13]

Przepraszam, że odkopuję temat, ale mam takie krótkie pytanie odnośnie właśnie mostka TB6612 i pomyślałem, że lepiej je zadać w już gotowym temacie niż zakładać specialnie nowy.

Otóż pin STBY, czy można go na stałe podłączyć do VCC żeby był na nim stan wysoki jeżeli nie chcę kożystac z Standby Mode?

Jeżeli tak to czy można tak bezpośrednio czy przez jakiś rezystor/jaki/?

[Sabre]

Otóż pin STBY, czy można go na stałe podłączyć do VCC żeby był na nim stan wysoki jeżeli nie chcę kożystac z Standby Mode?

Można go podłączyć na stałe do Vcc jeśli nie będziesz korzystał z tego uśpienia. On jest podciągnięty wewnętrznie rezystorem 200k do GND więc za dużo też tamtędy nie będzie uciekać.

[ProeXtreme]

Można bez rezystora.
