LF projekt płytki PCB

[Bobby]

Z tymi strzałkami chodziło mi o zwiększenie długości nóżek tego rezystora (zmiana biblioteki), nie będziesz musiał wtedy tak tych ścieżek pod nim upychać. W jakiej odległości od siebie są czujniki?

[torcek]

Około 13mm. "Około" dlatego, że nie wiem czy się da "narzucić" równe 13mm bez kombinowania z wciśniętym altem 🙂

[Bobby]

Tak, da się. Służy do tego polecenie grid, wpisz je w tym pasku u góry 🙂 Zapomniałeś o tej jednej przelotce koło IC1 i dalej nie odseparowałeś masy analogowej od cyfrowej. Nie jest to wielki błąd, ale lepiej robić poprawnie od samego początku. Widzę, że zostało ci sporo wolnych pinów - podepnij tam jakieś ledy, bardzo ci się na początku przydadzą. Konensatory przylutuj bezpośrednio do pinów silnika, będą lepiej spełniały swoje zadanie i będziesz miał mniej dziur do wywiercenia.

[torcek]

Ok jeszcze raz dzięki za wszystkie wskazówki, za każdym razem gdy wrzucałem obrazek moich wypocin miałem nadzieje że "jest już ok" ale sprowadzaliście mnie na ziemie przez co na dzień dzisiejszy już nie mogę patrzeć na tą płytkę 🙂

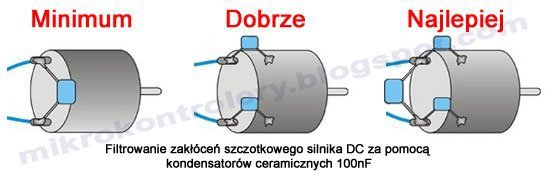

Kondensatory tylko tak śmiesznie są położone na tym schemacie, podłącze je zgodnie z tym co znalazłem tutaj na forum:

Niestety nie do końca wiem o którą przelotkę Ci chodzi?

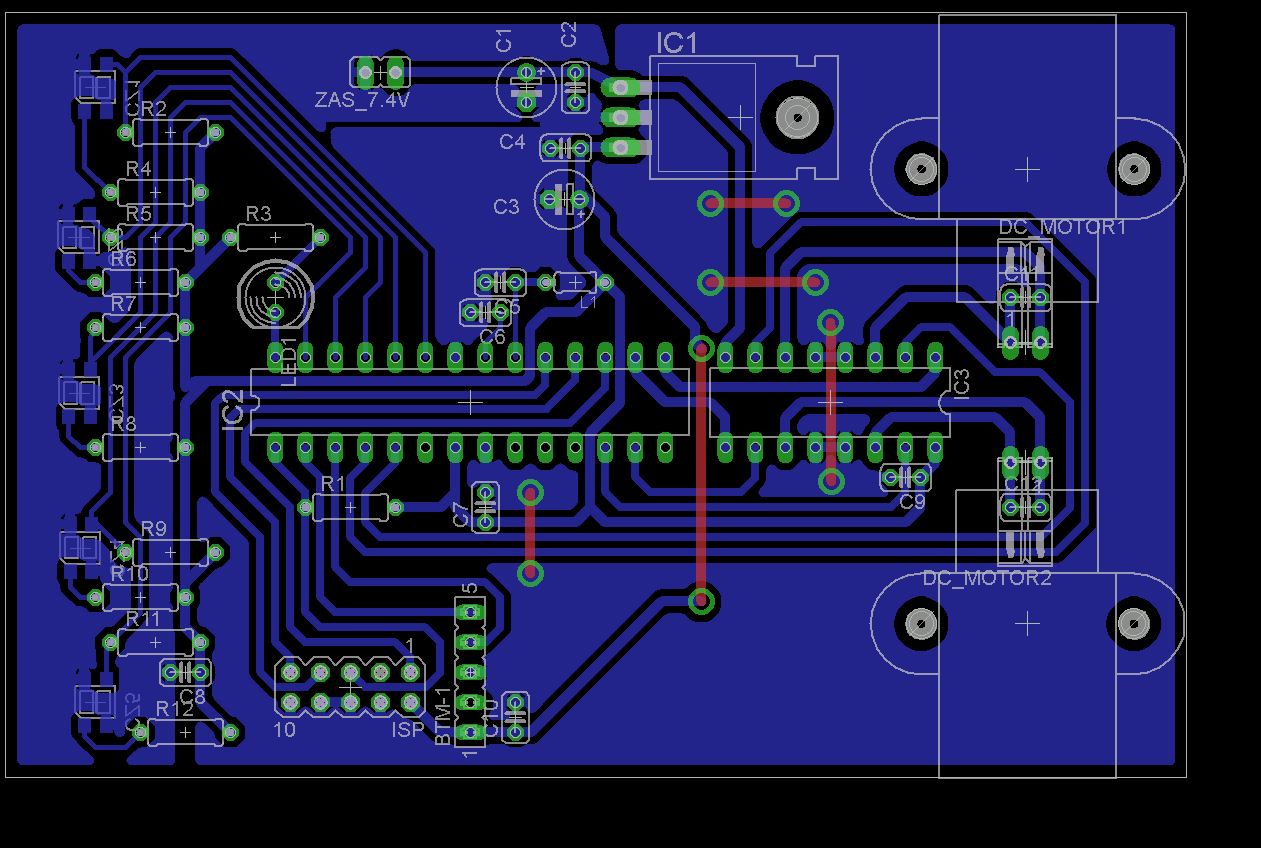

Czy w ten sposób jest poprawnie odseparowane?

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Bobby]

Chodzi mi o przelotkę przy dolnej krawędzi IC1. Możesz ją przesunąć do góry, to będzie jeszcze lepiej odseparowane, ale to już kosmetyka 🙂

[pawcio0928]

Koło złącza isp jedna ścieżka wchodzi ci na pin tego złacza

[Tolo]

1.Zwracam uwage na przejścia scieżek między pinami uC musisz je w tych miejscach zwęzić.

2.Jeżeli lutujesz kondensatory bezpośrednio do silnika to możesz usunać je z PCB

W czym może pomóc takie zestawienie?

Otóż bajer polega na tym, że silniki DC to elementy o bardzo nie liniowej charakterystyce co oznacza ze ich pobór prądu zmienia sie w czasie na skutek np. niedoskonałości kumutatora (iskrzenie itp) zmiany obciażenia wału itp. A więc jeżeli silnik zaczoł by pobierać więcej prądu niż zwykle to bez kondensatora nastapił by spadek napięcia. I do tego sluży kondensator magazynuje prąd na "czarna godzine" łączenie kondensatorów równolegle zmniejsza ich opór dzięki czemu szybciej sie ładuja (tzn. 10 kondensatorów każdy po 10uF sa szybsze niż jeden 100uF )

PS

Sorry za znaki...

[Bobby]

Tolo, popraw swój post, bo tego się kompletnie czytać nie da - "morzesz", "nie liniowej", "nastapil by"...

[torcek]

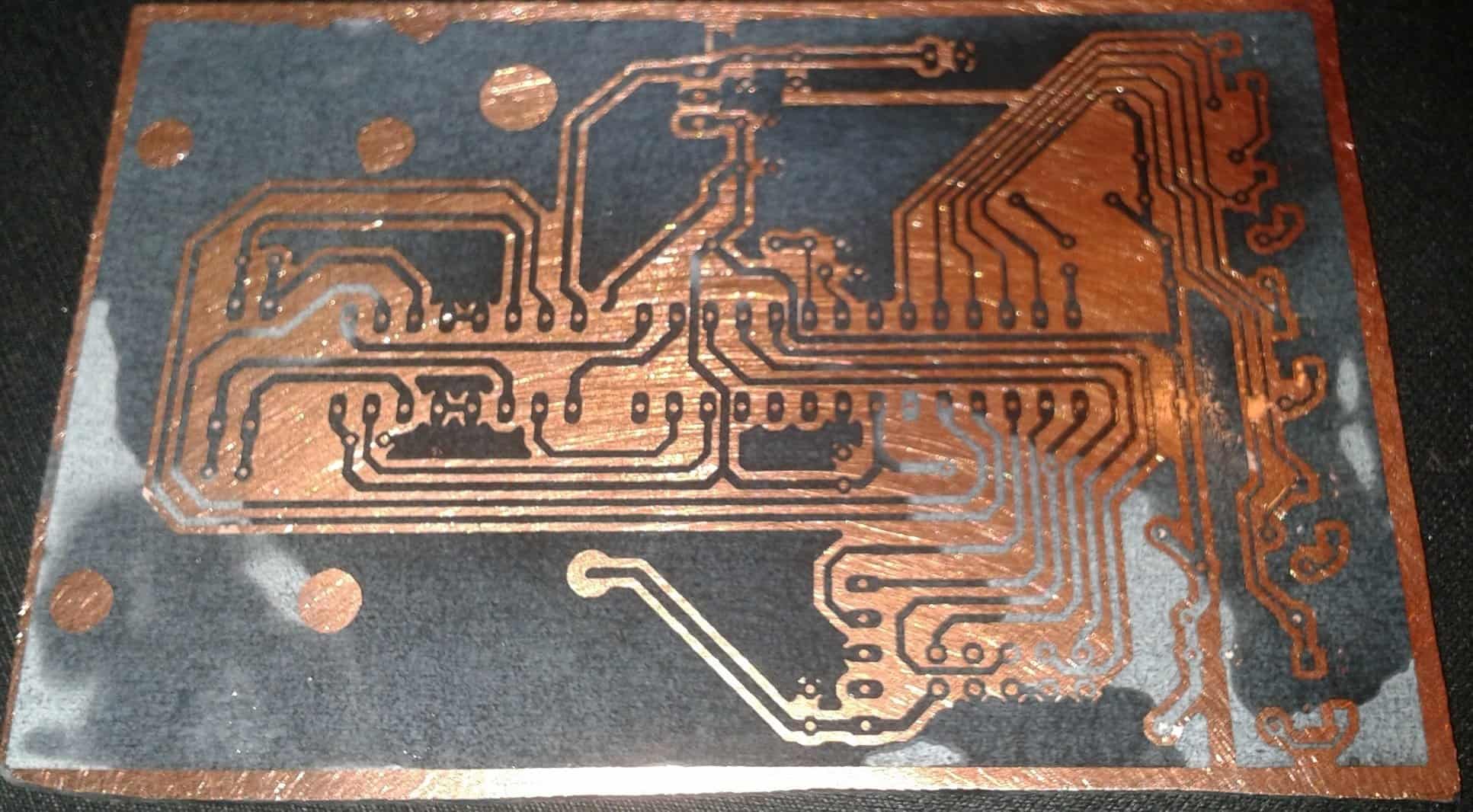

Po "prasowaniu". Mam nadzieję, że z wytrawieniem nie będzie problemu -ale to dopiero jutro 😐

[ProeXtreme]

Lepiej trawić od razu po przeprasowaniu, bo oczyszczona wcześniej miedź się utleni i proces trawienia może dłużej trwać lub może przebiegać w nie do końca kontrolowany sposób (np. nierównomierne trawienie).

[Nawyk]

ale to dopiero jutro

Na przyszłość radziłbym nie czekać - miedź się utlenia, a nadmierna warstwa tlenku miedzi może utrudnić trawienie. Tak samo potem z lutowaniem (po tym, jak oczyścisz ścieżki z tonera)

edit: uprzedzony 🙂

[torcek]

Dzięki, następnym razem z pewnością będę to miał na uwadze 🙂

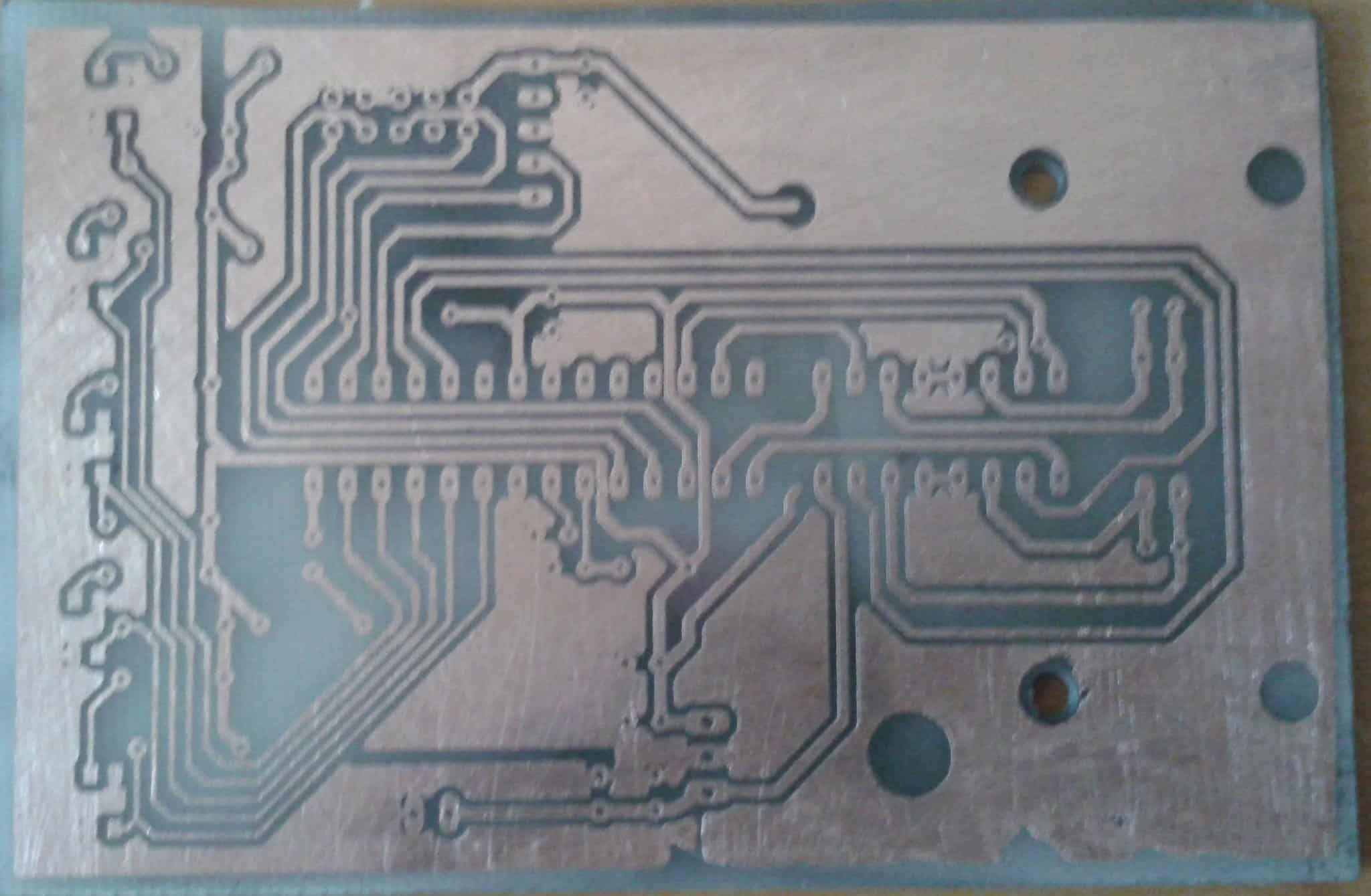

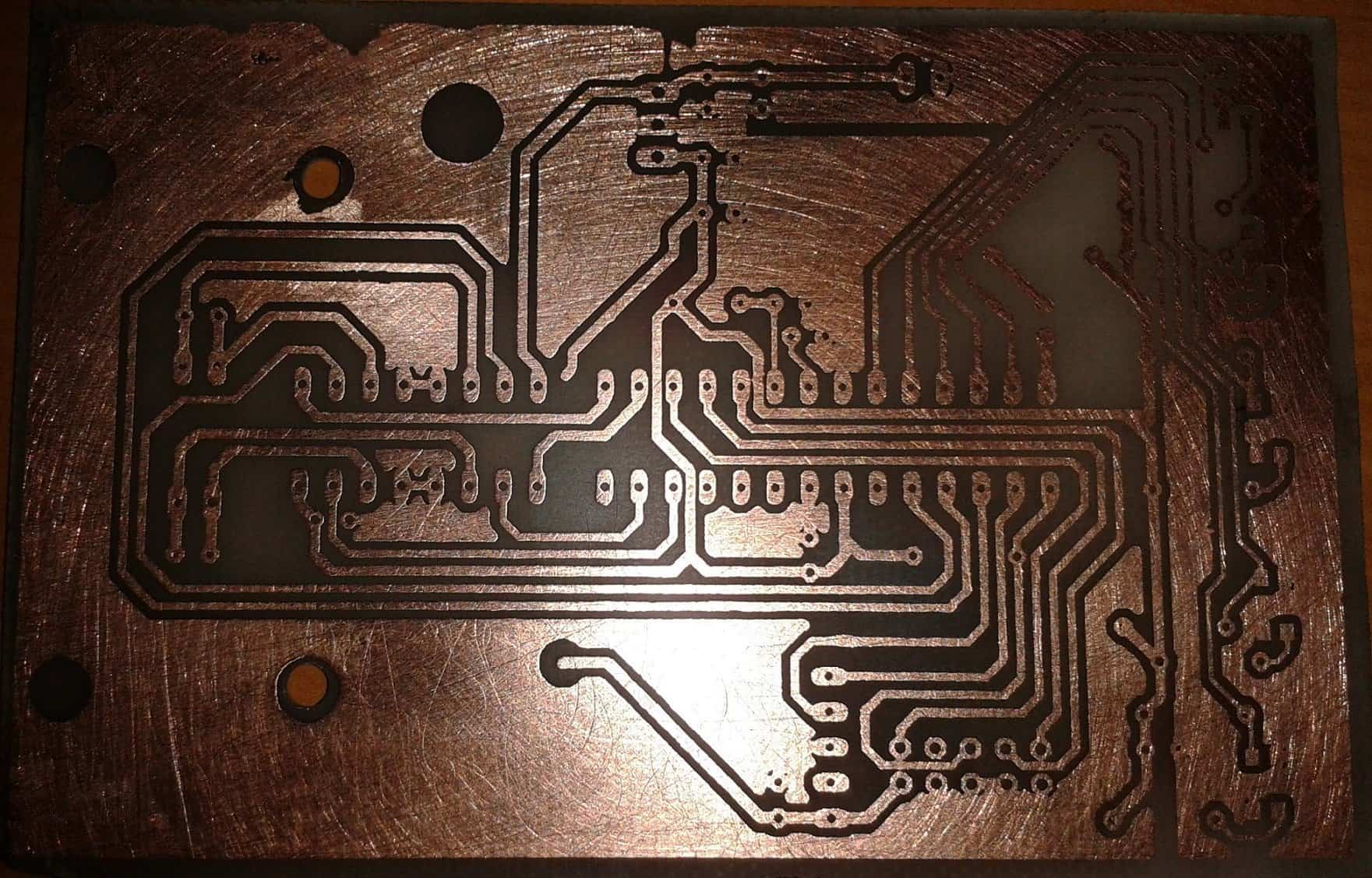

a oto co mi wyszło z tej całej zabawy, wydaje mi się że nie jest najgorzej. W 2-3 miejscach delikatnie się stykają ze sobą dwie ścieżki postaram się coś na to zaradzić.
