Dzień Dobry, mam pytanie na temat doboru rezystora do ledu ponieważ tego nie rozumiem na filmie jest "R = (9V-2V)/0,007A = 1000 om" a z wzoru poniżej R = (9V-2V)/0,02A = 350 om czyli różnica jest znacząca. Który sposób jest prawidłowy?

Z góry dziękuję za odpowiedź.

[Treker (Damian Szymański)]

@huku witam na forum 🙂 Wszystko zależ od tego ile prądu ma płynąc przez diodę (jak jasno ma świecić). W pierwszym przypadku założony jest mały prąd 7 mA, a w drugim ponad 2x większy, czyli 20 mA.

[pyrchewsky]

Jeśli można mieć dwie uwagi do kursu:
1 Cyt. "Maksymalna moc strat. Dioda, kiedy przewodzi, nagrzewa się. To nagrzewanie może być niezauważalne przy małych prądach, ale przy dużych (rzędu 200 mA i więcej) powinno być wyczuwalne po dotknięciu obudowy palcem. Dzieje się tak, ponieważ na diodzie odkłada się pewne napięcie i płynie przez nią prąd, zatem wydziela się moc. Nie można dopuścić do tego, aby wartość tego iloczynu przekroczyła parametr podany w nocie katalogowej, gdyż struktura przegrzeje się i spali. Dla wspomnianej 1N4148 wynosi ona 0,5 W."

Wspomina się tu o mocy jako iloczynie wartości prądu i napięcia. Osoby kompletnie zielone nie będą jednak tego wiedzieć i mogą nie zrozumieć tego zdania.

2 Podobnie jak z dodaniem krótkiego paragrafu odnośnie fast-switching diodes (Schottky) można się pokusić o wspomnienie o diodach Zenera, ponieważ nieprawdą jest, iż wszystkie diody nie pracują na zakresie zaporowym.

Ogółem kurs bardzo przystępny dla początkujących osób, podrzuciłem go paru osobom nietechnicznym i udało im się dzięki niemu co nieco zrozumieć w temacie tego co w ogóle dzieje się w układach elektronicznych 🙂

[Treker (Damian Szymański)]

@pyrchewsky dzięki za konstruktywne uwagi 🙂

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Anti1212]

[Treker (Damian Szymański)]

@Anti1212 dobra robota, powodzenia w dalszych eksperymentach!

[Kacperatus]

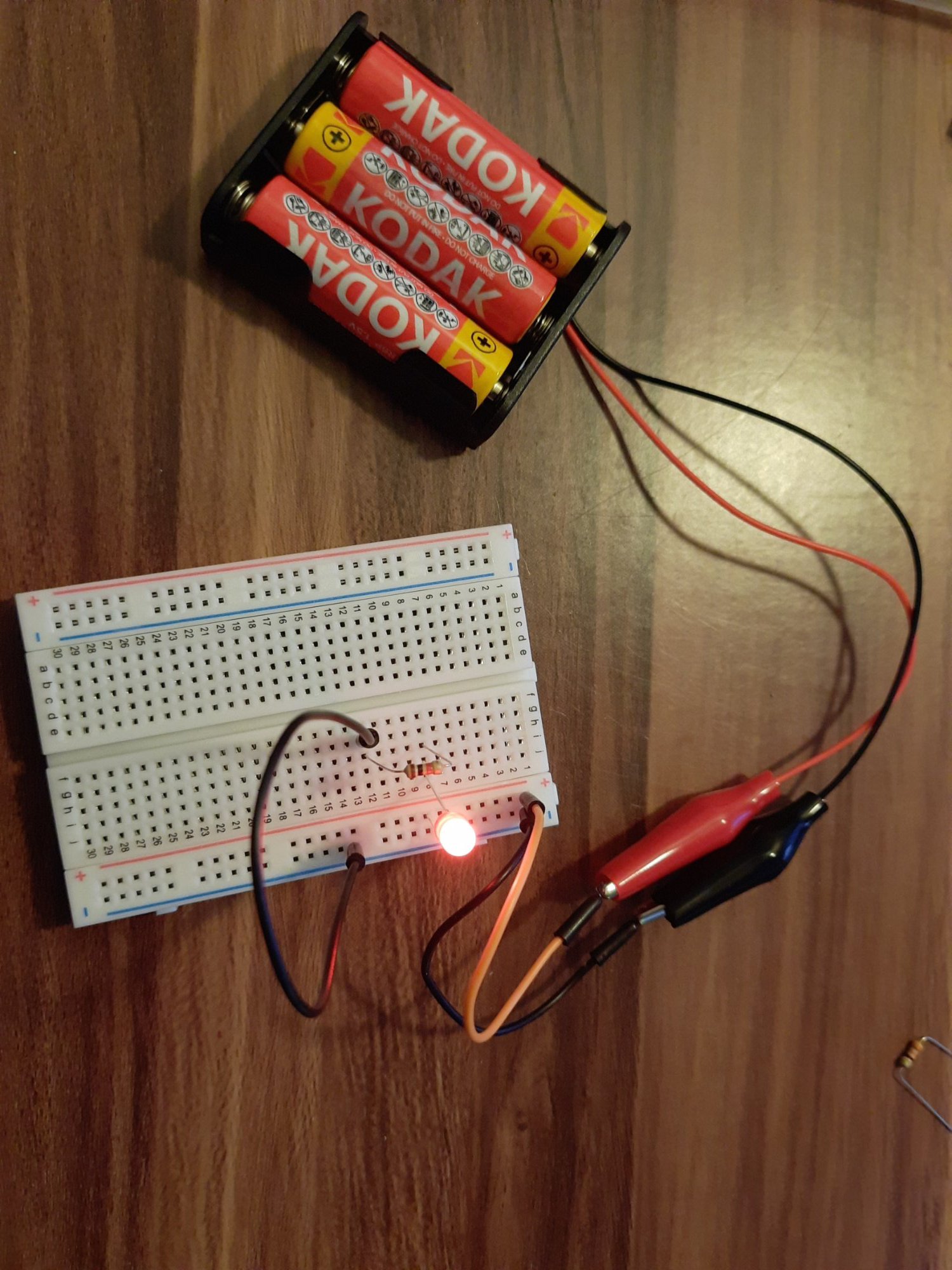

Po to najbardziej wziąłem udział w kursie! Diody pomogą mi w oświetleniu moich prac modelarskich, a na próbę do zestawu kursowego dokupiłem sobie koszyczek na mniejsze baterie. No i po lekcji przyszedł czas na testowanie!

Dokupienie diodek 3-milimetrowych też okazało się strzałem w dziesiątkę! Dzięki!

[Treker (Damian Szymański)]

@Kacperatus powodzenia w dalszych eksperymentach🙂 Zainteresuj się później Arduino, dzięki temu będziesz mógł naprawdę ożywić swoje modele. Przykład jednej z lekcji kursu: https://forbot.pl/blog/kurs-arduino-ii-diody-rgb-tradycyjne-oraz-ws2812-id15495

[lukasz360]

Witam,

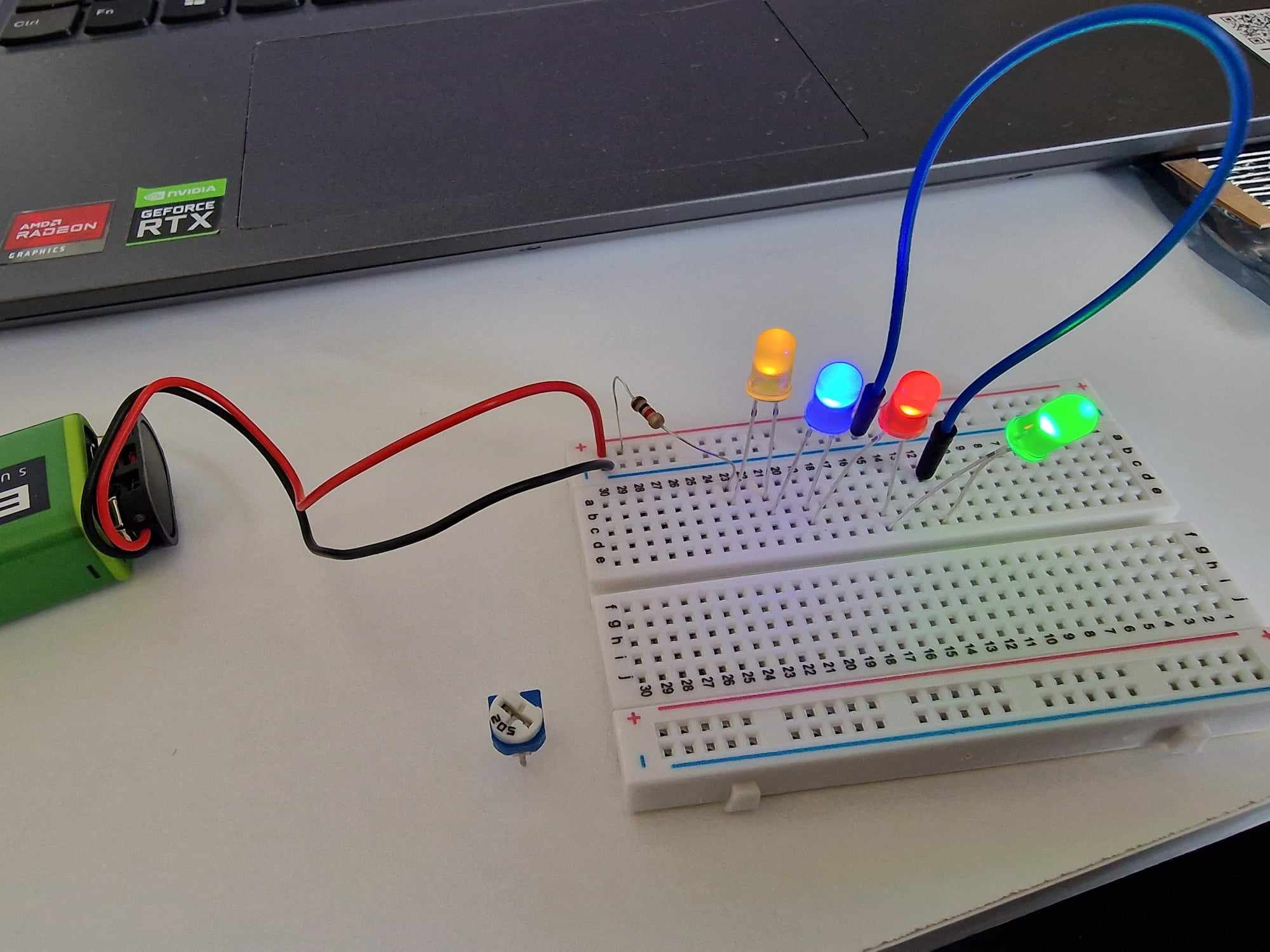

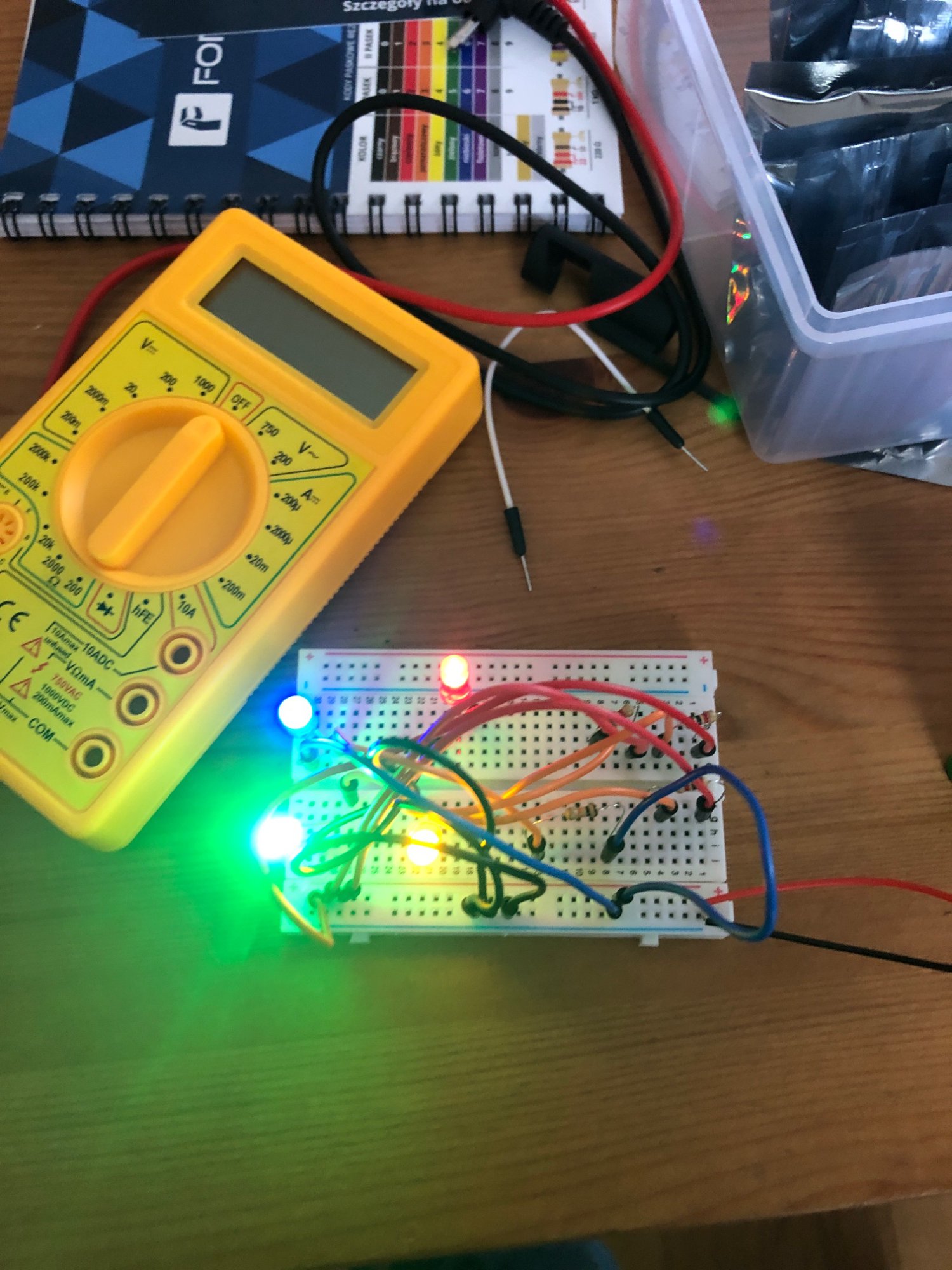

przerabiam kolejny temat z kursu i na etapie łączenia kilku diod LED, chciałem utworzyć jakieś inne, autorskie połączenie, zamiast zaproponowanego w kursie (tak w ramach ćwiczeń). Coś tam wyszło, bo zależało mi na połączeniu szeregowym i diody faktycznie świecą (żółta słabiej, ale to pewnie zależy od jej konkretnych parametrów).

Mam jednak pytanie: czy można tutaj dołożyć potencjometr, tak żebym sobie kręcił "główką" i zmieniał natężenie, a tym samym jasność lampek? Jeżeli tak, to jak to zrobić? Próbowałem go gdzieś dołożyć raz, ale nic z tego nie wychodzi.

[Gieneq]

@lukasz360 tak pewnie że możesz. Albo daj potencjometr jako dzielnik napięcia i ze środkowej nóżki odbierz napięcie i podaj je na LED z rezystorem dla pewności. Gdy skręcisz potencjometr na maxa w najgorszym przypadku zewrześ LED do zasailania i sie spali.

Możesz też pominac jedna ze skranych nóżek i użyć tylko 2: skrajnej i środowej do zrobienia regulowanego rezystora. Wtedy daj w szereg ten regulowany rezystor, zwykły rezystor np 220R i LED.
