Bardzo Ci dziękuję za te szczegółowe wyjaśnienia. Cały czas jest to dla mnie duża dawka teorii i - niestety - mniejsza dawka praktyki (braki czasu głównie), ale wieczorem czasem uda się powtykać druciki w płytkę.

A co do moich wniosków - głupi błąd. Spojrzałem na charakterystykę diody, która była w jednym z wcześniejszych dokumentacji podawanych przez Ciebie, ale skupiłem się na kształcie wykresu, zamiast na tym, co jest w górnej części osi Y. A skala była logarytmiczna :). Teraz (i po obejrzeniu tych diod RGB) już wiem i potwierdzam - wnioski odwrotne :).

Link to post
Share on other sites

Pytanie dodatkowe w klimacie świątecznym. W tym wątku przewijała się kwestia, jak podłączać duże ilości diod do niskiego napięcia, czy rezystor jest potrzebny itd. To jak to jest z takimi światełkami świątecznymi? Zasilanie bateryjne 3V, 20 diodek, 15mA. Czy one są tu (wiem, że nie widzicie konkretnego przypadku, pytam bardziej o zasadę, jak to jest rozwiązywane) szeregowo? Czy to jakieś drobiazgi, które mają zupełnie inne napięcie przewodzenia? Czy w takich sytuacjach też daje się opornik (tu wychodzi 200)?

Link to post
Share on other sites
6 godzin temu, marek1707 napisał:

Kurcze, znowu ja.

@marek1707 Za co bardzo dziękujemy 🙂

6 godzin temu, marek1707 napisał:

nawet diody często są czujnikami temperatury

Ciekawe

Link to post
Share on other sites
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

9 godzin temu, marek1707 napisał:

Kurcze, znowu ja

Ale nie masz obowiązku :), zwłaszcza tak kompleksowo. Dziękuję. Z opornikiem to pomyślałem o całkiem hipotetycznej sytuacji, nie ważne. Natomiast dwie rzeczy istotne. Pierwsza - można bez opornika (czyli robimy mega tani gadżet), bo nawet takie miniaturowe diodki mają podobne do "normalnych" napięcie przewodzenia (myślałem, że może tu jest pole manewru). Druga - w tej sytuacji (i teraz już) dość oczywiste, że to wszystko idzie równolegle.

Link to post
Share on other sites
3 godziny temu, Gieneq napisał:

Ciekawe

Nie wiem, jakaś kolejna opcja po prostu. O ile jako samodzielne czujniki temperatury diody występują raczej rzadko (choć zdarza się) o tyle już w scalakach są stosowane nagminnie. Wiele dużych chipów (procesory, FPGA) ma wyprowadzony pin "wewnętrznej sondy temperatury", gdzie w środku siedzi dioda (albo tranzystor bipolarny w połączeniu diodowym) podpięta do masy. Na tej podstawie zewnętrzny kontroler (temperatury, zasilania) może nadzorować stanu systemu. Zrobienie diody w technologii bipolarnej lub CMOS jest trywialne a umieszczenie na strukturze np. termistora byłoby skrajnie trudne.

https://www.ti.com/lit/an/sboa277a/sboa277a.pdf

https://www.allaboutcircuits.com/technical-articles/how-to-use-a-diode-as-a-thermometer/

W najprostszej aplikacji źródło prądowe można zastąpić opornikiem a im zasilanie wyższe tym lepiej. No i zmiany napięcia UF są niewielkie więc jakiś wzmacniacz (lub wejście ADC ze wzmocnieniem) by się przydał.

W niektórych procesorkach AVR (np. mega328), gdzie masz kanał ADC mierzący temperaturę raczej korzysta się z wyjścia temperaturowego z modułu bandgap. To przede wszystkim źródło napięcia odniesienia dla całego ADC, ale z definicji w topologii bandgap występuje taki węzeł (tzw. PTAT - Proportional To Absolute Temperature) gdzie napięcie jest, no właśnie, proporcjonalne do temperatury.

https://www.latticesemi.com/-/media/LatticeSemi/Documents/ApplicationNotes/PT/TemperatureSensingDiodeinLatticeSCDevices.ashx?document_id=21985

BTW: To "kurcze" było wyrazem radości z kolejnej szansy 🙂

---------------------------------------

EDIT: A tu jest "dla opornych", jak zbudować (w scalaku - to trochę inne podejście, ale także normalnie - z tranzystorów i oporników) i jak działa bandgap:

https://www.renesas.com/eu/en/document/whp/how-make-bandgap-voltage-reference-one-easy-lesson-paul-brokaw

Edytowano przez marek1707
  • Lubię! 1
Link to post
Share on other sites
16 godzin temu, Leander napisał:

Pytanie dodatkowe w klimacie świątecznym. W tym wątku przewijała się kwestia, jak podłączać duże ilości diod do niskiego napięcia, czy rezystor jest potrzebny itd. To jak to jest z takimi światełkami świątecznymi? Zasilanie bateryjne 3V, 20 diodek, 15mA. Czy one są tu (wiem, że nie widzicie konkretnego przypadku, pytam bardziej o zasadę, jak to jest rozwiązywane) szeregowo? Czy to jakieś drobiazgi, które mają zupełnie inne napięcie przewodzenia? Czy w takich sytuacjach też daje się opornik (tu wychodzi 200)?

Hmm, to i ja się wypowiem w tym świątecznym klimacie. Te lampki mają zazwyczaj jeden rezystor w szeregu. Moje miały jak się nie mylę 10Ω do tego diodki połączone równolegle w ilości sztuk 20. Prawdę mówiąc nie chce mi się tego liczyć ale na 3 świeżo naładowanych akumulatorkach NiMH te lampki pobierały 9,9mA (po 0,5mA na diodę wychodzi) i świeciły naprawdę dość jasno.

Mam drugi podobny łańcuszek, który świeci na biały ciepły kolor (i nie jest to kolor żółty) a jest zasilany tylko z dwóch akumulatorków NiMH. Co prawda nigdy nie chciało mi się go pomierzyć bo klapka, pod którą jest rezystor, jest zgrzana z tworzywem koszyka.

  • Lubię! 2
Link to post
Share on other sites

Informacyjnie (dla wszystkich osób, które śledzą ten temat) - do kursu dodany został nowy quiz, który dotyczy części 4-6:



Link to post
Share on other sites

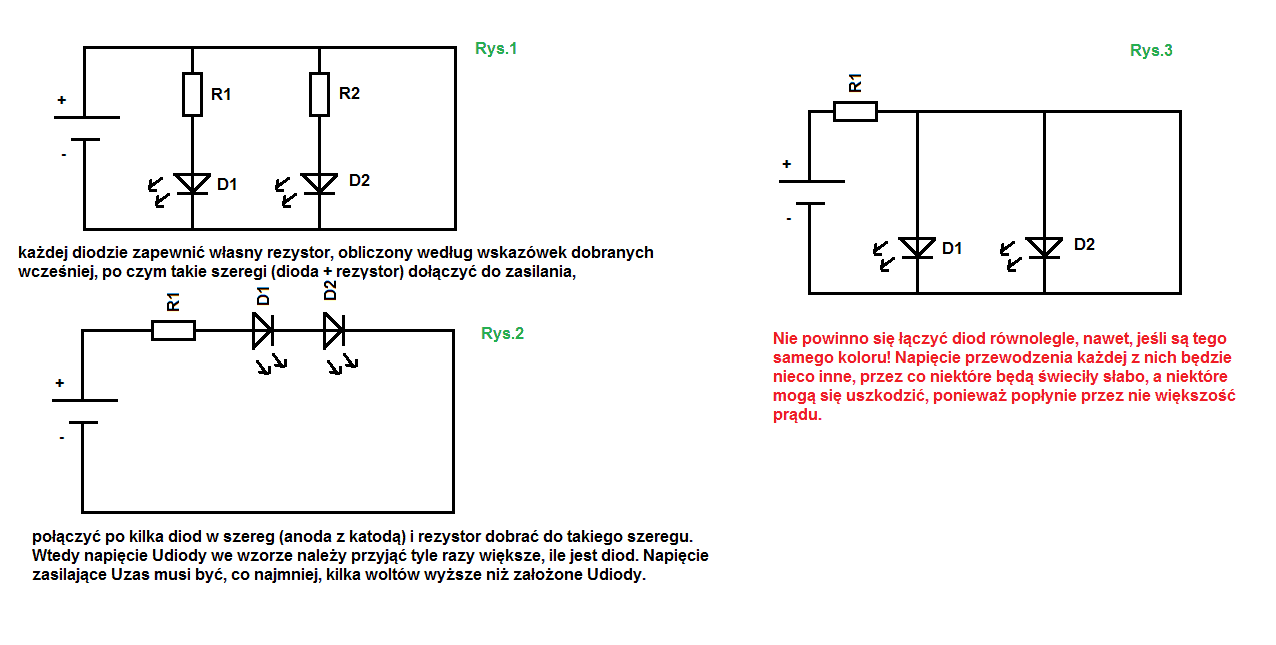

Cześć, zastanawiaa mnie jedna rzecz. W jaki sposób wyliczyć ile maksymalnie możemy zrobić  połączeń równoległym z pojedynczą diodą i rezystorem na każdym rozgałęzieniu mając do dyspozycji baterie 9v? Rozumiem że w takim połączeniu jedynym ograniczeniem będzie wartość prądu?

Link to post
Share on other sites
10 godzin temu, Artuee napisał:

Rozumiem że w takim połączeniu jedynym ograniczeniem będzie wartość prądu?

@Artuee Zgadza się, wyznacz jaki jest prąd który będziesz w stanie pobrać przez dłuższy czas i dobierz liczbę gałęzi. Oczywiście prąd oraz napięcie spadają wraz z rozładowaniem baterii i te obliczenia będą pokrywać się z rzeczywistością dość krótko. Dlatego dobrym rozwiązaniem jest dać stabilizator, o którym poczytasz dalej w kursie 🙂

Link to post
Share on other sites

Pytanie: czy diody dołączone do zestawu szybko się zużywają?

Pytam, bo zacząłem robić kurs Arduino i zauważyłem, że dioda czerwona świeci jakoś słabo.

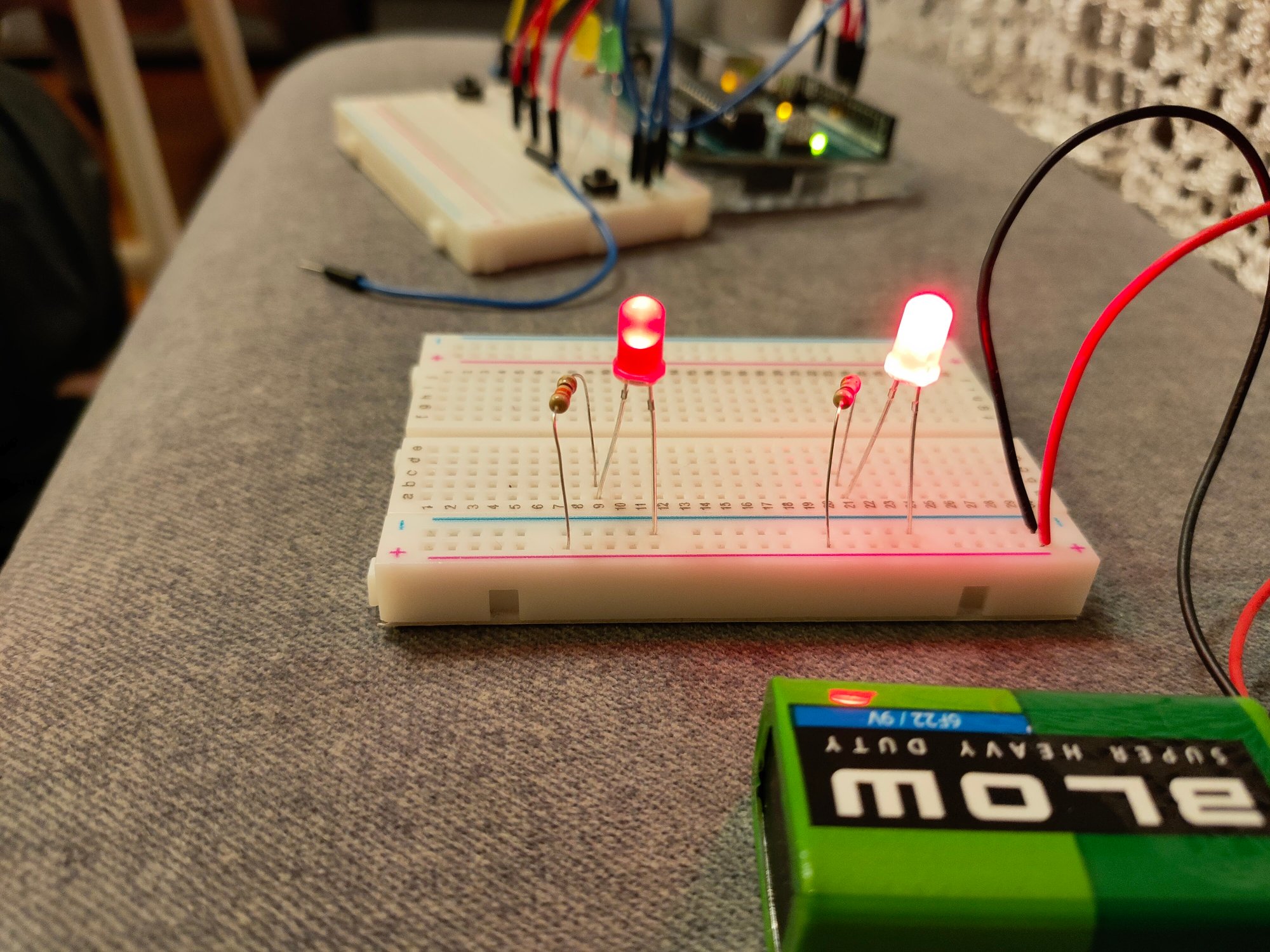

Początkowo myślałem, żę to różnica napięcia (Arduino 5V vs bateria 9V), ale nie. Ta konkretna dioda czerwona, z którą zrobiłem cały kurs elektroniki I, świeci wyraźnie słabiej od innych. Na zdjęciu porównanie dwóch czerwonych, podłączony przez rezystor 330 do baterii 9V.
