piotrkmiotczyk Styczeń 30, 2022 Udostępnij Styczeń 30, 2022 (edytowany) Hmm, mam problem z pogodzeniem zachowania diody (1N4148) z prawami z poprzednich lekcji. Zdanie "jeżeli dioda przewodzi, to występuje na niej niewielki spadek napięcia (np. 0,7 V)" skłoniło mnie do próby zmierzenia jej rezystancji. Miernik pokazał ok. 9.73kΩ. To, w połączniu szeregowym z rezystorem ok. 1kΩ (w rzeczywistości 990Ω), powinno dać prąd oczkowy ok. 0,886mA 1 - a pomiar pokazuje 8,65mA (dziesięć razy więcej). Dlaczego? 🙂 Zmierzony prąd 8,65mA sugerowałoby rezystancję diody ok. 99Ω 2. Ale to się z kolei nie zgadza z pomiarem spadku napięcia na diodzie (jeśli mielibyśmy połączony szeregowo rezystor 990Ω i diodę 99Ω, to spadek napięcia na diodzie wyszedłby równy ok. 0,85V 3, a jego pomiar wykazuje 0,73V). Spadek napięcia 0,73V zgadzałby się (z wzoru na rezystory połączone szeregowo) z oporem diody ok. 83Ω 4, ale to się nie pokrywa z żadnym pomiarem, który da się wykonać na samej diodzie. Bardzo bym prosił o wskazanie, gdzie mam błąd. 🙂 1 9,8V / (9800Ω + 990Ω) = 0,00088619402A [napięcie przyjęte teoretycznie, rezystancje zmierzone] 2 9,42V / 0,00865A - 990Ω = 99,0173410405Ω [wartości zmierzone] 3 0,00865A * 99,0173410405Ω = 0,8565V [prąd zmierzony, opór z poprzedniego wyliczenia] 4 990Ω * (0,73V/(9,42V - 0,73V)) = 83,164556962Ω [z proporcji: (9,42V/0,73V = (990Ω+x)/x)] Ewentualnie jeśli odpowiedź brzmi, że "spadek napięcia diody nie zależy od rezystancji" to bardzo bym prosił o wyjaśnienie dlaczego dla rezystorów jest zależny or rezystancji a dla diod nie. Edytowano Styczeń 30, 2022 przez piotrkmiotczyk Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Styczeń 31, 2022 Udostępnij Styczeń 31, 2022 @piotrkmiotczyk mogę zaproponować lekturę, powinno coś wyjaśnić 😉 1 Cytuj Link do komentarza Share on other sites More sharing options...

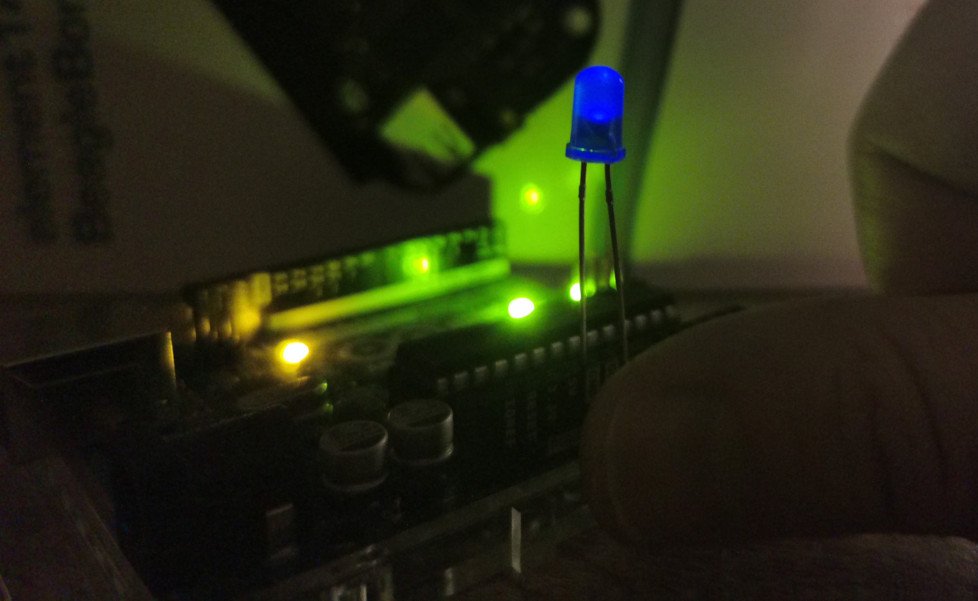

trainee Marzec 21, 2022 Udostępnij Marzec 21, 2022 (edytowany) Ciekawostka z diodą: Choć może nie wyglądać to przekonująco na zdjęciu, to dioda z jednym wyprowadzeniem podłączonym do GND w Arduino, a drugim dotykanym przez palec, świeci. Wyraźniejszy efekt na filmie: Dla wygody nagrywania, na filmie połączenie z masą i jedna nóżka LED-a wsadzone są w płytkę prototypową. Palec, rzecz jasna, podłączony był do reszty mnie (zdecydowanie tak preferuję), ale reszta mnie była galwanicznie odizolowana od wszelkich innych ciał. Dioda świeci niezależnie od kierunku jej podłączenia. Skutkiem pracy kamery widać miganie światła, co może również wyjaśniać to, że nie ma różnicy, po której stronie jest anoda. Zjawisko mogę zaobserwować jedynie na diodzie niebieskiej (z zestawu czterech kolorów 5 mm z Botlandu). Not katalogowych posiadanych diod nie mam, by mieć jakąś charakterystykę, o ile takie w ogóle bywają, ale najwyraźniej ze wszystkich ta daje widzialną odpowiedź przy najmniejszym prądzie. Mój miernik uniwersalny nie był w stanie zmierzyć przepływającego prądu na najmniejszym zakresie 200µA, mimo że po jego dołączeniu między wolną nóżkę diody a palec, ta nadal świeciła. Natomiast napięcie między mną a masą Arduino sięga 5 mV na wskazaniach, raz na plusie, raz na minusie. Taki efekt nie występuje gdy na drugim końcu palco-diody znajdzie się biegun baterii (dowolny). Obstawiam analogowy urok cyfrowych obwodów, gdzie płynące od masy nośniki, skutkiem aktywności układu, powodują powstanie miejscowo wystarczającego potencjału między palcem, by wędrowały lokalnie w obie strony. Edytowano Marzec 22, 2022 przez trainee Cytuj Link do komentarza Share on other sites More sharing options...
trainee Marzec 22, 2022 Udostępnij Marzec 22, 2022 Ponieważ jeszcze, @Treker, nie zniechęciłeś mnie do końca, a i innego miejsca na sprawy redakcyjne nie wskazałeś, to taka kolejna obserwacja: Cytat Świecące wnętrze diody jest półprzewodnikiem, czyli jest w stanie zablokować prąd, który chciałby płynąć w nieodpowiednim kierunku. Domyślam się, że autor chciał tu odnieść się do opisywanych wcześniej diod prostowniczych, ale coś tu raczej nie wyszło. Bo, o ile mi wiadomo, półprzewodniki takiej cechy nie wykazują, a dopiero złożenie dwóch różnych typów w złącze PN. Pisząc to zdanie zauważyłem odrobinę wyżej: Cytat Dioda, która ulegnie „przebiciu”, traci swoje właściwości półprzewodnikowe i przewodzi prąd również w konfiguracji zaporowej. Wydaje mi się, że oba te stwierdzenia mogą prowadzić czytelnika do nieprawidłowego skojarzenia, czym są półprzewodniki. Ale może mi się tylko wydaje? PS Próba walki z silnikiem forum, po dziwnym sklejeniu postów. Uda się czy się nie uda?... Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay

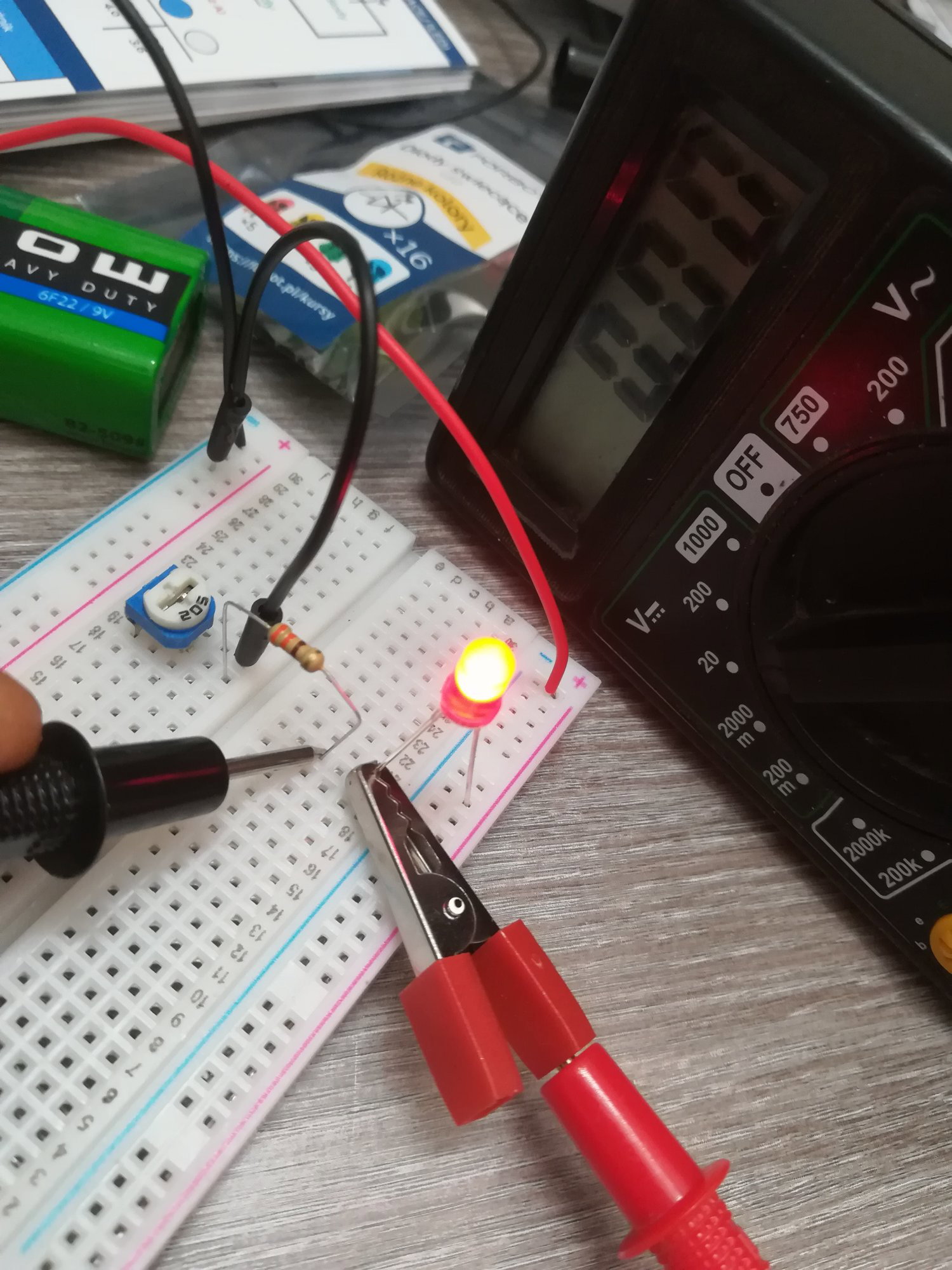

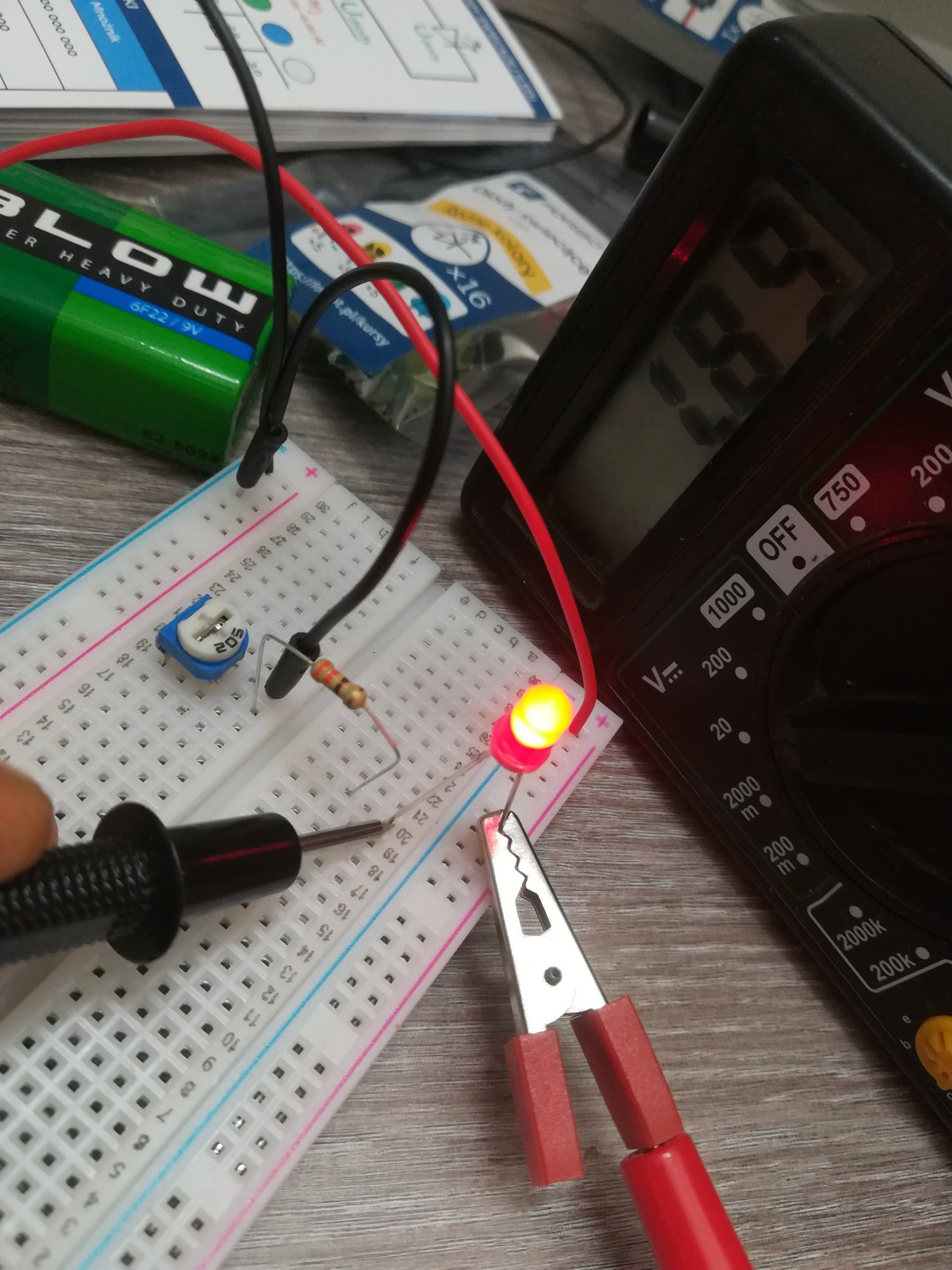

CoyotesPawRanch Kwiecień 15, 2022 Udostępnij Kwiecień 15, 2022 Ten kurs to dokładnie to, czego szukałam! Świetnie napisany, przyjaznym i zrozumiałym językiem. Zdecydowanie przemawiają też do mnie proponowane metody ułatwiające zapamiętywanie (jak np. ta z minusem w słowie katoda) i zrozumienie (personifikacja dławika, który "zrobi wszystko, żeby nie dopuścić do siebie prądu" albo diody, która jest "zachłanna"). Do tej pory wszystko jest dla mnie raczej jasne, ale dopiero teraz zorientowałam się, że próbując zmierzyć napięcie pomiędzy podzespołami, miernik wskazuje zero. Tam rzeczywiście nie ma napięcia (odkłada się ono tylko na elementach) czy po prostu w ten sposób (pomiędzy elementami) nie da się go zmierzyć? Dopuszczam też opcję trzecią - coś robiłam nie tak 🙂 . Chociaż, logicznie myśląc, suma napięć się zgadza, więc zostaje mi opcja, że... pomiędzy podzespołami nie ma napięcia? 🤔 Cytuj Link do komentarza Share on other sites More sharing options...
StefanekP Kwiecień 16, 2022 Udostępnij Kwiecień 16, 2022 9 godzin temu, CoyotesPawRanch napisał: Tam rzeczywiście nie ma napięcia (odkłada się ono tylko na elementach) czy po prostu w ten sposób (pomiędzy elementami) nie da się go zmierzyć? Dopuszczam też opcję trzecią - coś robiłam nie tak 🙂 . @CoyotesPawRanch tak, napięcie odkłada się tylko na elementach, napięcie odkładające się na elemencie jest proporcjonalne do jego oporu(prawo Ohma) a opór połączeń na płytce stykowej jest znikomy. 2 Cytuj Link do komentarza Share on other sites More sharing options...
Kubi Sierpień 29, 2022 Udostępnij Sierpień 29, 2022 Witam, Mam problem. Otóż mam 3 lampki na 3 baterie AAA. Każda z nich ma 4 LEDy połączone równolegle. Przed nimi jeden rezystory 10 Ohm. Chciałem je połączyć i dodatkowo czujnik ruchu pir tak żeby działały na ruch i zapalały światło przy schodach. Myślałem o zasilaniu z powerbanka. Żeby łatwiej się lądowało niż wymieniało baterie. Powerbank ma 5v 2200mAh. Czy taki powerbank da radę jeszcze zasilic arduino i pir? Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Sierpień 29, 2022 Udostępnij Sierpień 29, 2022 @Kubi Powinno się udać, 3xAAA to powiedzmy 4-5V. Sprawdź tylko czy twój powerbank jest na tyle nieintelignetny że pozwoli na podłączenie prostego urządzenia. Nowszy standard USB ma w sobie komunikację, po której dopiero następuje zasilenie. Inny potencjalny problem to że powerbank się wyłączy. Taka lampka to znikomo mały pobór prądu i możliwe że po kilku minutach powerbank uzna że można odciąć zasilanie. Cytuj Link do komentarza Share on other sites More sharing options...

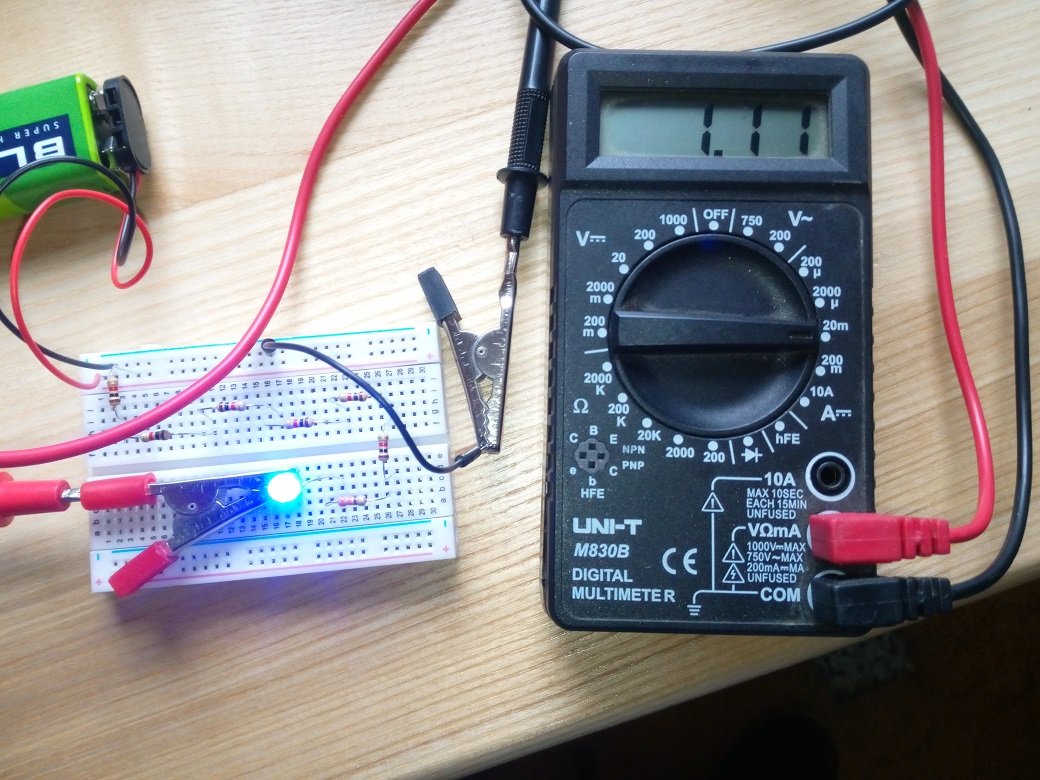

Tulim Marzec 13, 2023 Udostępnij Marzec 13, 2023 W części o diodach świecących jest zdanie, które mówi, że dioda może świecić już przy przepływie prądu rzędu 1 - 2 mA. Postanowiłem to sprawdzić. Wpiąłem na płytce 6 rezystorów po 1000Ω i jeden 330Ω. Wszystkie wpięte szeregowo czyli łączna rezystancja to 6330Ω +- 5%. Napięcie baterii odczytane z miernika to 9,6V. Chcę sprawdzić czy dioda będzie świecić i jaki prąd przez nią popłynie. Spadek napięcia na diodzie wynosi około 2V, a więc zgodnie z obliczeniami prąd I=0,0012 A I=U/R = 9,6 - 2 / 6330 = 7,6/6330 = 0,0012 A = 1,2 mA. Podłączyłem wszystko na płytce stykowej. Na zdjęciu wynik doświadczenia. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Marzec 13, 2023 Udostępnij Marzec 13, 2023 @Tulim bardzo dobry pomysł na eksperyment 🙂 Jak widać dioda i tak świeci bardzo mocno. Cytuj Link do komentarza Share on other sites More sharing options...
Rael1138 Wrzesień 24, 2023 Udostępnij Wrzesień 24, 2023 (edytowany) Dlaczego przy pomiarze napięć zamieniono miejscami diodę z rezystorem? W którą "stronę" właściwie płynie prąd w tym układzie. Kiedy zmierzyłem napięcie w ustawieniu pierszym, takim jak przy pomiarze natężenia wyszły mi jakby odwrotne wyniki - napięcie "za diodą" było wyższe a "przed niższe. EDIT: Dodaje zdjecia pomiarów Edytowano Wrzesień 24, 2023 przez Rael1138 Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Wrzesień 25, 2023 Udostępnij Wrzesień 25, 2023 @Rael1138 mierzysz napięcie względem pewnego stałego puntu. Więc jeżeli zmieniasz miejsce przytknięcia drugiej sondy to coś musi się zmienić. Raz mierzysz spadek napięcia na rezystorze, a w drugim układzie na rezystorze i diodzie. 1 Cytuj Link do komentarza Share on other sites More sharing options...
Rael1138 Wrzesień 26, 2023 Udostępnij Wrzesień 26, 2023 A co do zadania domowego to mam wrazenie ze przy rezystorze 1k na kazdym polaczeniu równoległym zielona i niebieska swiecą jasniej niż żółta i czerwona (czerwona swieci zdecydowanie najsłabiej. I teraz prosilbym o wyjasnienie czy dobre rozumuje - opór na kazdym rozgalezieniu jest mniej wiecej taki sam, ale ponieważ na czerwonej diodzie odkłada się zgodnie z tabelką z kursu mniejsze napięcie niz np na zielonej to płynie przez nią mniejszy prąd (bo I=U/R) w związku z tym świeci słabiej, tak? Cytuj Link do komentarza Share on other sites More sharing options...
Gieneq Wrzesień 27, 2023 Udostępnij Wrzesień 27, 2023 @Rael1138 z tą jasnością to różnie bywa, diody mają różne parametry. Może okazać się że przy tym samym prądzie niebieska bedzie świecić jaśniej bo jest jakoś inaczej wykonana. Na każej parze rezystor + dioda masz te samo napięcie, dlatego że płynie przez nie taki prąd że to co odłoży się na rezystorze z prawa Ohma + to co odłoży się na diodzie wynikające z jej charakterystyki (specyfikacja techniczna i taki ładny wykres) da tę samą liczbę co na innych równoległych segmentach obwodu Cytuj Link do komentarza Share on other sites More sharing options...
PanMajster Grudzień 20, 2023 Udostępnij Grudzień 20, 2023 (edytowany) Hej mam pytanie. podłączyłem 4 diody czerwona, zielona zolta i niebieska. Chciał bym żeby płynął prad 0,01A U zas = 9,74V U diody = przyjełem średnie 1,8 +1,9+2,8+3,5 = 10 R=9,74-10=-0.26v I diody= 0,01A Jak to dalej policzyc ? Może być z wynikiem ujemnym U diody? Dodam ze jak podłączyłem do każdej szeregowo rezystor 1k to wszystkie diody ładnie świecą Edit: Ok chyba znalazłem błąd. Te obliczenia są dla jednego rezystora dla diod podłączonych szeregowo a ja to podłączyłem równolegle diody do rezystorów . Nie sprawdziłem ale szeregowo diody nie powinny świecić. Jutro to sprawdzę. Edytowano Grudzień 20, 2023 przez PanMajster 2 Cytuj Link do komentarza Share on other sites More sharing options...
