Kurs STM32 - #4 - Sterowanie portami GPIO w praktyce

[piotr96]

To w takim razie musisz zajrzeć do dokumentacji swojego mikrokontrolera lub poszukać odpowiednich przykładów. Na przykład w Twoim przypadku szyna, do której podłączony jest port GPIOA, nie nazywa się APB2 - pewną wskazówkę masz w komunikatach kompilatora u dołu programu (AHB). Analogicznie, w używanym przez Ciebie sprzęcie mogą nie istnieć pewne tryby (GPIO_mode) działania pinów układu, które istnieją w F103.

[danielbr3]

może mi ktoś dać wskazówke czego i gdzie mam szukać? przejrzalem różne pliki ze strony stm do tego mikrokontrolera, miedzy innymi datasheet ale nic takiego nie znalazłem

[piotr96]

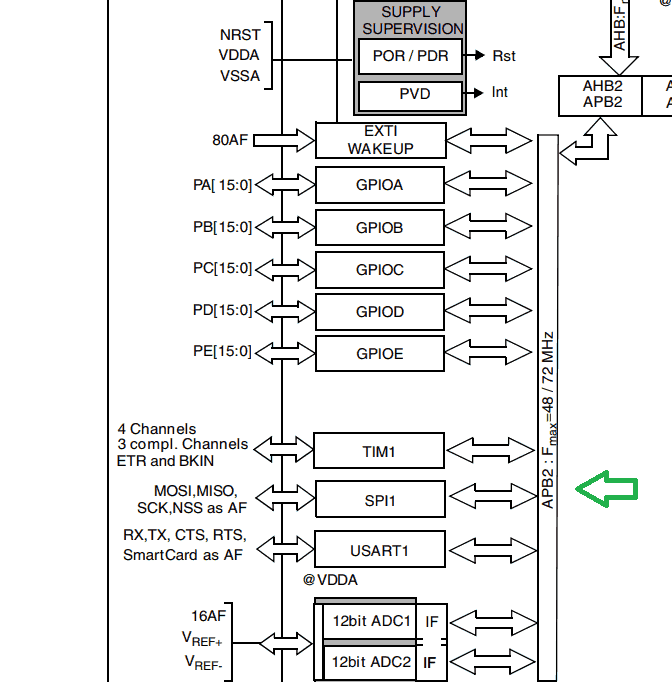

Ogólnie w dokumentacji (F303) masz taki rysunek:

W dokumentacji F103 (takiej, jak w kursie) masz inny rysunek:

Możesz jeszcze zajrzeć do dokumentu opisującego różnice między seriami:

https://www.st.com/content/ccc/resource/technical/document/application_note/8e/c8/8d/e3/ee/ff/44/e6/DM00073522.pdf/files/DM00073522.pdf/jcr:content/translations/en.DM00073522.pdf

Znajdziesz tam na przykład takie informacje:

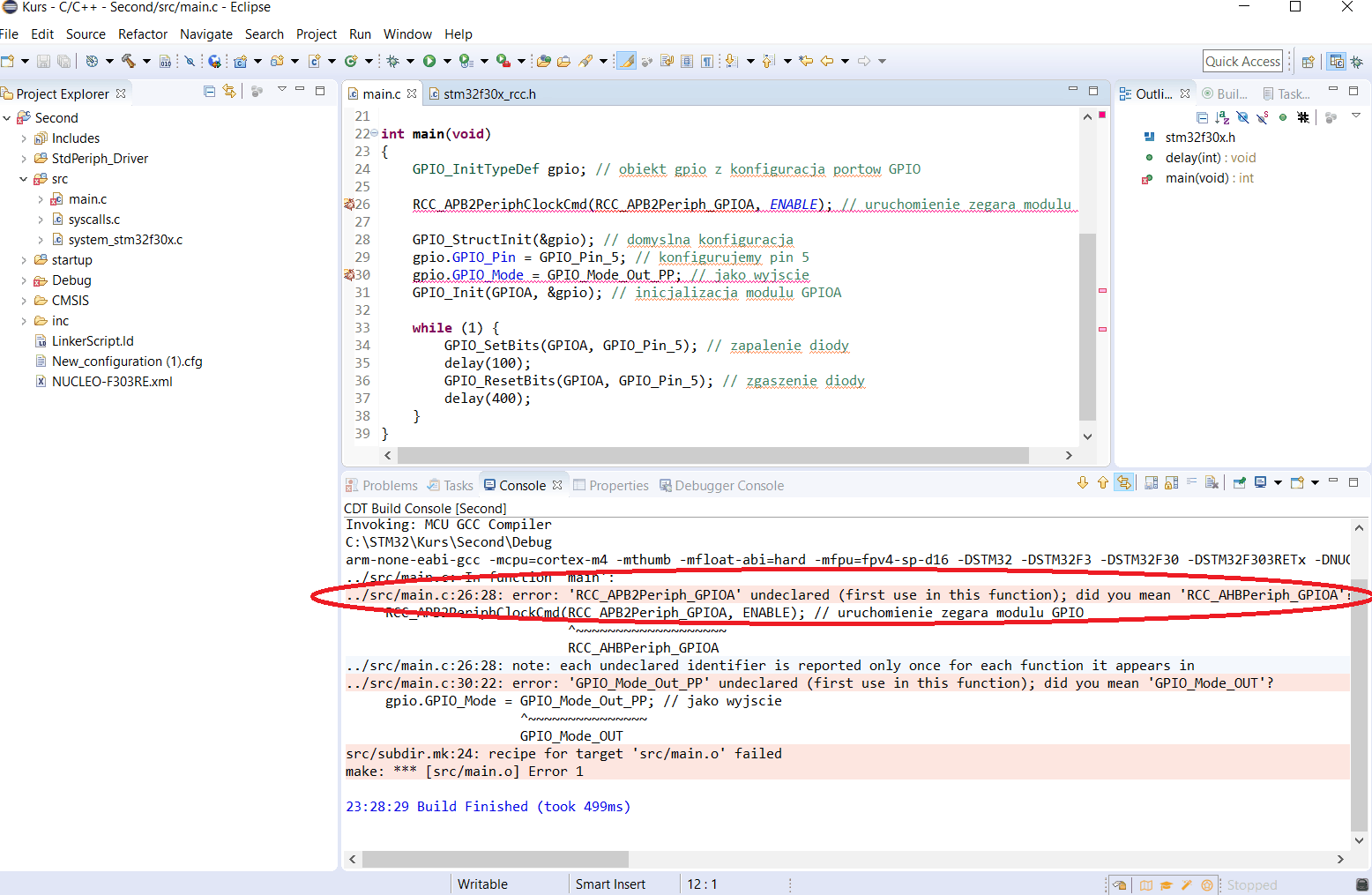

Twój kompilator zresztą Cię o tym poinformował:

Po prostu powinieneś wstawić AHB w miejsce APB2 w kodzie programu. To powinno zlikwidować pierwszy błąd. (Przyznam szczerze, że nie chce mi się szukać dlaczego funkcja ma w nazwie AHB zamiast AHB2 - możesz poszukać.) Mam nadzieję, że z kolejnymi błędami sobie poradzisz. Decydując się na przerobienie zadań z kursu na innym niż dedykowanym zestawie, musisz liczyć się z tego typu różnicami pomiędzy różnymi seriami stmów.

Przez pomyłkę poniższy rysunek dodał się dwa razy - nie umiem go usunąć:

Edytowano Lipiec 12, 2019 przez piotr96
Zdublowany rysunek (na dole wiadomości) - brak możliwości usunięcia.

[danielbr3]

dzięki za odpowiedz ale chodzilo mi o to jak znalezc jakis dokument ze spisem komend do mojego mikroprocesora bo oczywiscie po poprawieniu tych bledow pojawiaja sie kolejne, przegladanie plikow z biblioteki niestety nie na wszystko daje odpowiedz

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[piotr96]

Jeśli chodzi Ci o opis biblioteki StdPeriph dla Twojego mikrokontrolera, to zapoznaj się z tym dokumentem:

https://www.st.com/content/ccc/resource/technical/document/user_manual/d1/02/f0/b6/1a/8a/43/de/DM00068049.pdf/files/DM00068049.pdf/jcr:content/translations/en.DM00068049.pdf

Jeżeli chcesz zapoznać się z rejestrami stma, to odpowiedni będzie reference manual.

[Krzysiek321]

A ja mam pytanie odnośnie linijki LED: załóżmy, że chcielibyśmy podłączyć sobie linijkę led trochę inaczej, tj. w taki sposób, że anody led podłączylibyśmy do pinu 3.3 V na płytce, czyli musielibyśmy załączać diody zerem z pinów GPIO. I tu pytanie, jak dostosować w takim wypadku kod, a zwłaszcza linijkę:

gpio.GPIO_Mode = GPIO_Mode_Out_PP;

Jak to sensownie zrobić?:c

[piotr96]

A możesz rozwinąć jakie masz wątpliwości? W trybie Push-Pull można wymusić zarówno wysoki, jak również niski stan wyjścia.

[Krzysiek321]

Już tłumaczę:) Chodzi o kwestię kodu (a ściślej mówiąc zastąpienie fragmentu GPIO_Mode_Out_PP czymś w rodzaju "GPIO_Mode_In_PP", tylko pewnie jakoś inaczej to brzmi).

[piotr96]

Ale czemu „In"? In odnosi się do konfiguracji pinu jako wejście, a w Twoim przypadku to nadal będzie wyjście, czyli "Out".
Zerknij na przykład na to: http://www.handsonembedded.com/stm32f103-spl-tutorial-2/ W tym linku jest przykład sterowania diodą aktywną stanem niskim, wyjście jest nadal skonfigurowane w trybie Push-Pull.

[jomardyan]

Według oficjalniej dokumentacji "RCC_APB2PeriphClockCmd" nie przejmuje parametr "RCC_APB2Periph_GPIOA"

http://www.disca.upv.es/aperles/arm_cortex_m3/curset/STM32F4xx_DSP_StdPeriph_Lib_V1.0.1/html/group___r_c_c___group3.html#ga56ff55caf8d835351916b40dd030bc87

[faustin]

dlaczego w programie zawarte sa piny

gpio.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|

GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9;

do , których przewody nie sa podpięte tylko są podpięte do wejsc analogowych to jest A5, A4, A3 , czy nie można byłoby podpiąć wszystkie przewody do wejść cyfrowych jęsli tak to jak wyglądałby wtedy kod?



[faustin]

 * @file    main.c
  * @author  Ac6
  * @version V1.0
  * @date    01-December-2013
  * @brief   Default main function.
  ******************************************************************************
*/

#include "stm32f10x.h"

int main(void)
{
	GPIO_InitTypeDef gpio;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC | RCC_APB2Periph_GPIOD, ENABLE);


	GPIO_StructInit(&gpio);
	gpio.GPIO_Pin=GPIO_Pin_4;
	gpio.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_Init(GPIOA,&gpio);
	gpio.GPIO_Pin=GPIO_Pin_7;
	gpio.GPIO_Mode=GPIO_Mode_IPU;
	GPIO_Init(GPIOC,&gpio);
	while(1)
	{
		if(GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_7)==0)
		{
			GPIO_SetBits(GPIOA,GPIO_Pin_4);

		}else{
			GPIO_ResetBits(GPIOA,GPIO_Pin_4);
		}
	}
}

mam pytanie, chciałam napisac program , który polega na tym, że gdy wcisne przycisk dioda LED na płytce stykowej zapali się, program napisałam taki jaki jest powyżej jest do bry ale to nie działa, co robie źle?

[piotr96]

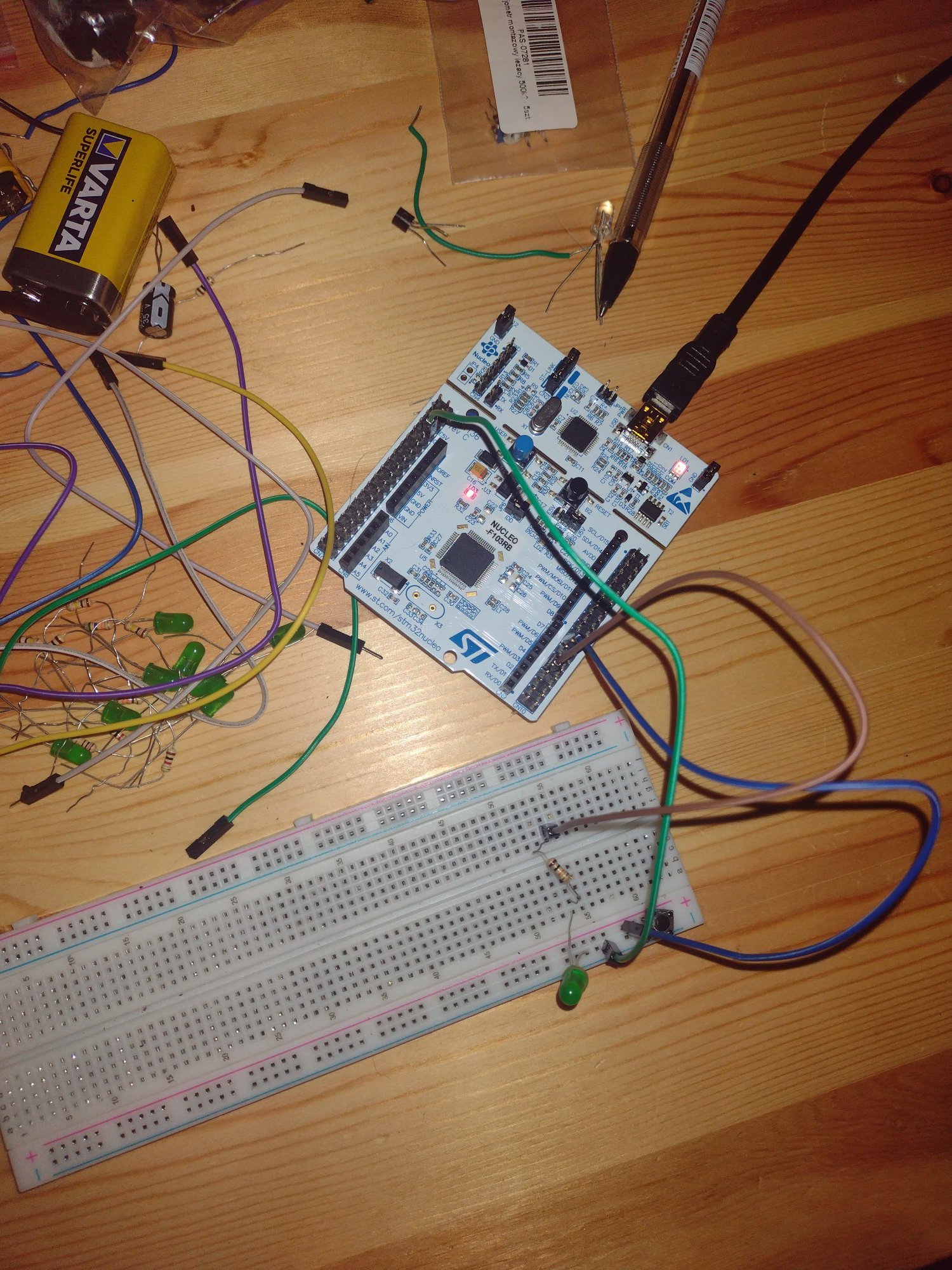

Możesz narysować schemat połączeń i zrobić bardziej wyraźne zdjęcie (bliższe) na płytki?

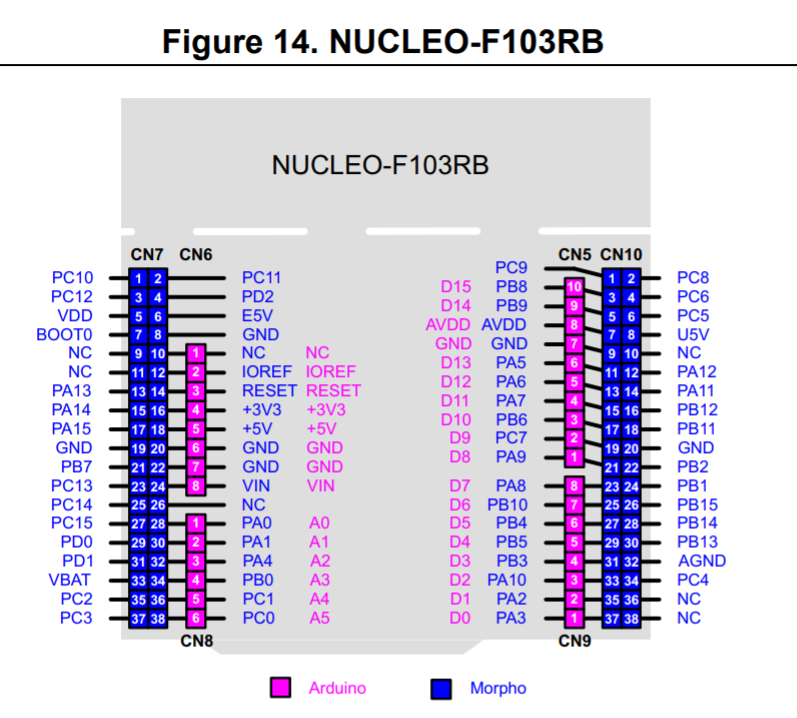

Wydaje mi się, że problem jest w połączeniach. Bazując na dokumentacji płytek, to port PA4 jest wyprowadzony na złącze CN7 (prawy rząd, czwarty pin od dołu), a tam na pewno nic nie masz podłączone:



[faustin]

No dobra a czy mógłbyś mi po prostu na kartce z łaski swojej narysować jak to mam podłączyć ?

[faustin]

I czy ktoś jest mi w stanie wytłumaczyć to ?

dlaczego w programie zawarte sa piny



gpio.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|



GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9;



do , których przewody nie sa podpięte tylko są podpięte do wejsc analogowych to jest A5, A4, A3 , czy nie można byłoby podpiąć wszystkie przewody do wejść cyfrowych jęsli tak to jak wyglądałby wtedy kod?
