Kurs lutowania - #4 - lutowanie złącz, odsysacz

Pomocna odpowiedź

html_mig_img
Podczas poprzedniego artykułu z tej serii opisałem najważniejsze kroki podczas pracy z lutownicą. Teraz spokojnie możemy pójść dalej. Zajmiemy się lutowaniem złącz - popularnych goldpinów. Sprawdzimy również jak w praktyce wykorzystać odsysacz do cyny, czyli narzędzie, które uratuje Was, gdy podczas lutowania zrobicie błąd!

UWAGA, to tylko wstęp! Dalsza część artykułu dostępna jest na blogu.

Przeczytaj całość »

Poniżej znajdują się komentarze powiązane z tym wpisem.

Udostępnij ten post


Link to post
Share on other sites

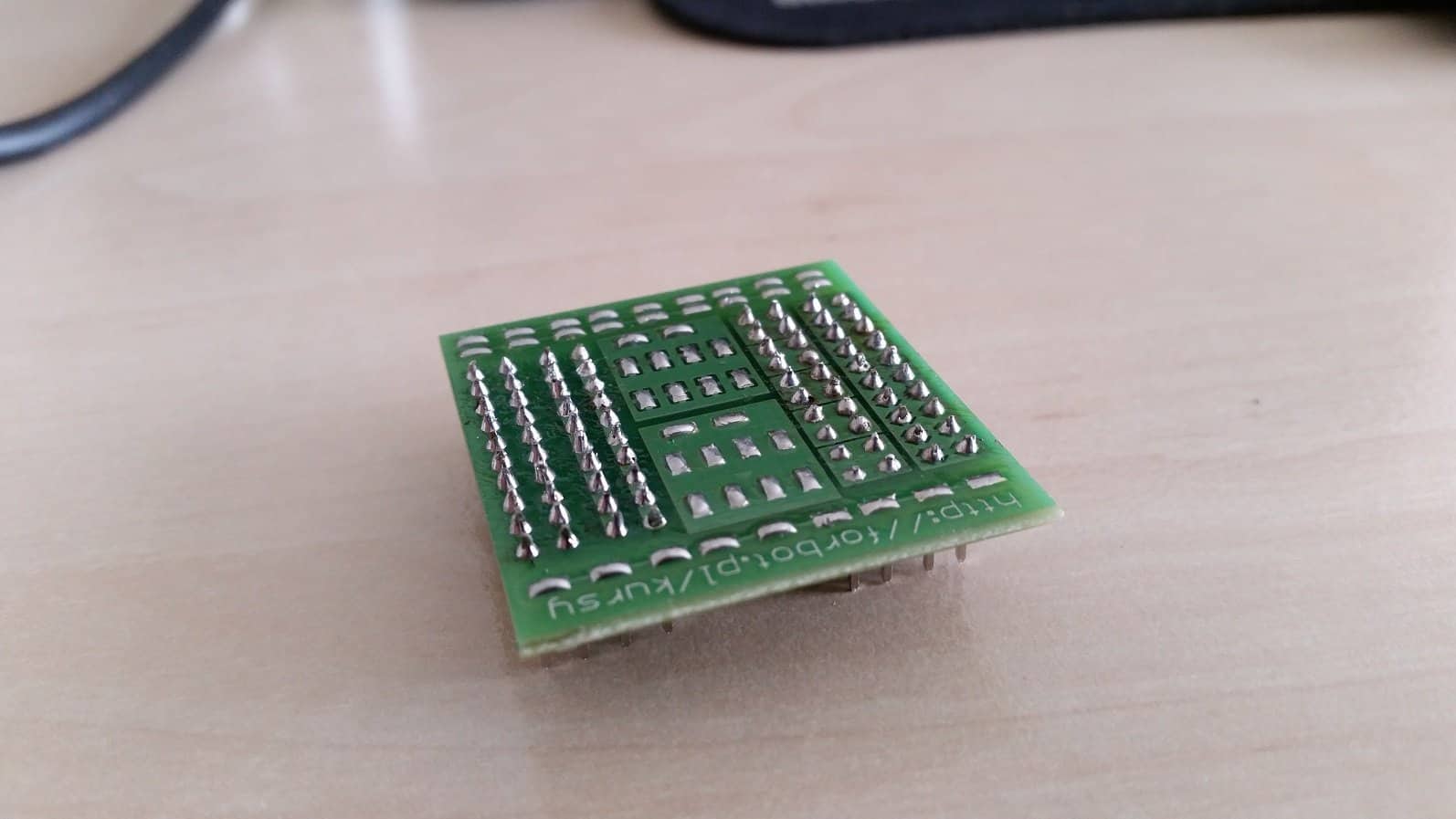

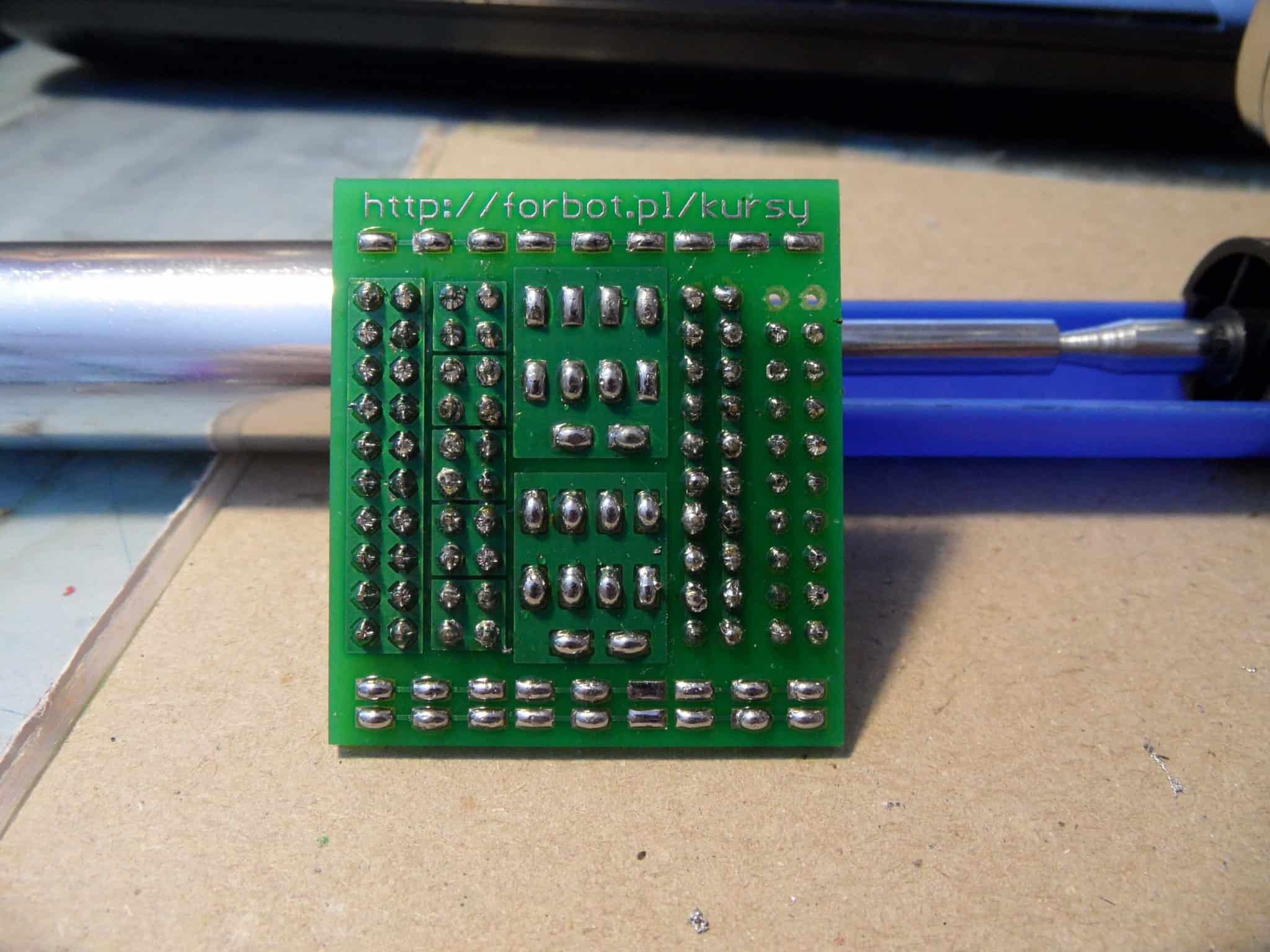

Witam wszystkich forumowiczów. Chciałbym się podzielić efektem mojej pracy 😉

Udostępnij ten post


Link to post
Share on other sites

grappa, jak na początek całkiem dobra robota 🙂 Pamiętaj, aby z czasem używać jednak trochę mniej cyny - wiem, że na początku jest to trudne, ale z czasem dojdziesz do większej wprawy i będzie łatwiej.

Udostępnij ten post


Link to post
Share on other sites

Dzień dobry

zaopatrzyłem sie w dedykowany zestaw do lutowania. Problem w tym, że musze podkręcać temperaturę do 325 a czasem do 350 stopni żeby móc wogóle rozgrzać pin czy trudniejsze pady w poprzednim ćwiczeniu. Na 300 stopniach mam typowe objawy za małej temperatury i nie dogrzania elementu. Czy to w porządku że lutuję w takich temperaturach? Czy to może wada lutownicy?

pozdrawiam 🙂

Udostępnij ten post


Link to post
Share on other sites

Sparrow, jeśli nic się nie pali i luty wyglądają dobrze, to nie ma co się przejmować 🙂 Temperatury podawałem w artykule bardzo ostrożnie, ponieważ bardzo łatwo przesadzić w drugą stronę i ustawić zbyt wysoką wartość.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
Sparrow, jeśli nic się nie pali i luty wyglądają dobrze, to nie ma co się przejmować 🙂 Temperatury podawałem w artykule bardzo ostrożnie, ponieważ bardzo łatwo przesadzić w drugą stronę i ustawić zbyt wysoką wartość.

Ok dzięki za odpowiedź. Po prostu boję się trochę że z powodu zbyt wysokiej temperatury tj 350 mogę na przykład uszkodzić w przyszłości jakieś komponenty. Tak w ogóle to czy jest określona jakaś temperatura przy której mogę uszkodzić komponent?

Udostępnij ten post


Link to post
Share on other sites

Sparrow, spokojnie trzeba się naprawdę postarać, aby uszkodzić elementy 🙂 Prędzej stanie się coś złego ze ścieżkami na płytce (np. zaczną się odklejać). Jednak po to jest kurs i testowe płytki, aby się uczyć. Na pewno z czasem dojdziesz do wprawy.

Udostępnij ten post


Link to post
Share on other sites

Witam,

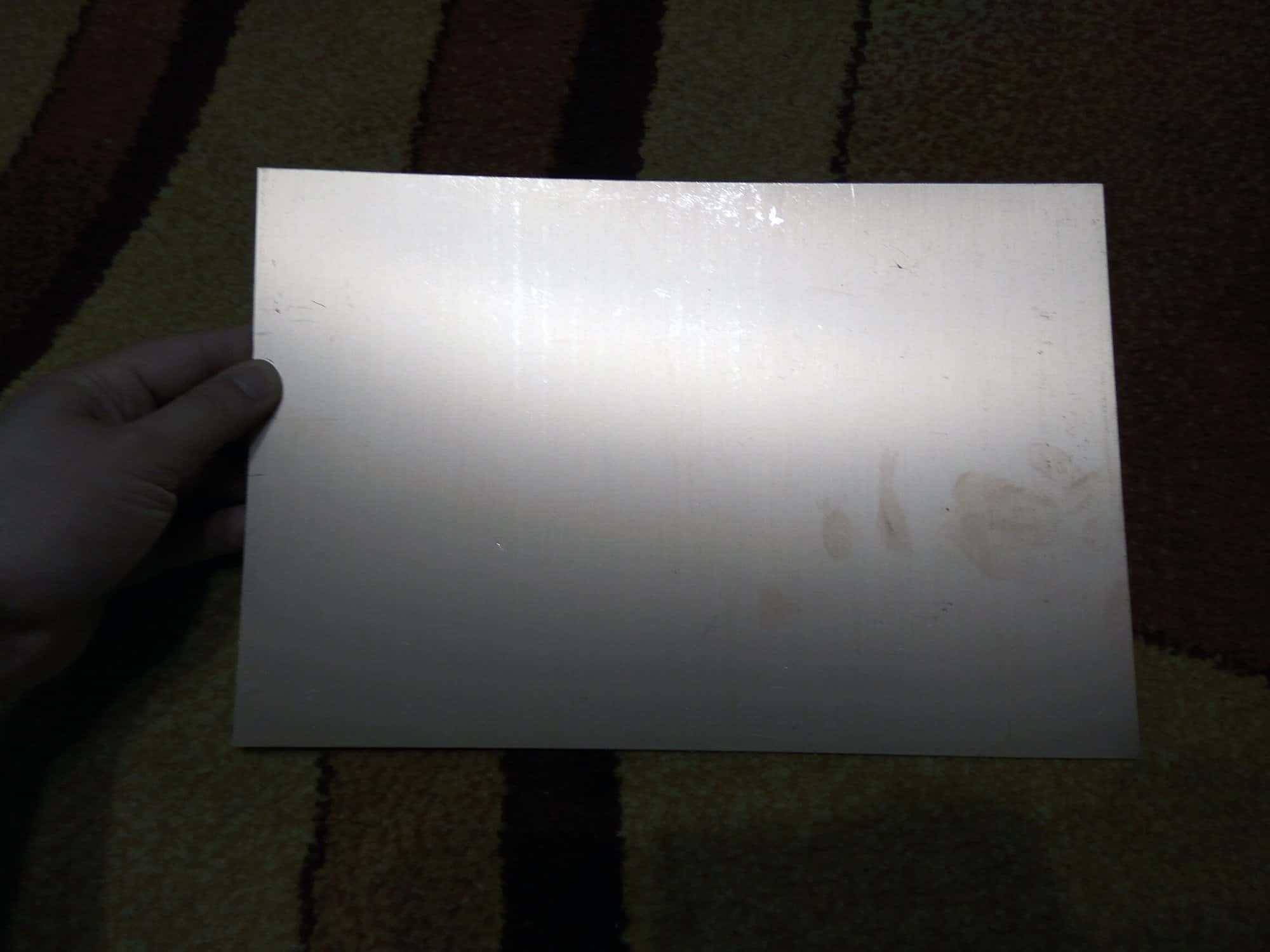

Czy z takiej jakości laminatu, mogę stworzyć płytkę PCB poprzez termotransfer ? Zakupiłem przez allegro, ale te zadrapania i obtarcia zaniepokoiły mnie co do jakości. Czy zadrapania uniemożliwią wykonanie dobrej jakościowo płytki ?

Udostępnij ten post


Link to post
Share on other sites

Przeszlifujesz lekko drobnym papierem ściernym i będzie pięknie.

Udostępnij ten post


Link to post
Share on other sites

OSKAR07, tak jak napisał Chumanista spokojnie do doczyścisz. Można też wyszorować go gąbką do naczyń (szorstką stroną) + CIF lub inny środek tego typu.

Udostępnij ten post


Link to post
Share on other sites

Witam moje pytanie jest moze dziwne ale moze ktos podpowie jak wylutowac co kolwiek z plytkoi ktora ma swoje lata. Luty zasniedziale a dodatkowo masowe scierzki sa duzej powierzchni i nagrzewa sie cala plyta a lut zostaje twardy i nie do sciagniecia odsysaczem?

Udostępnij ten post


Link to post
Share on other sites

zabtom, spróbuj roztopić trochę "świeżej" cyny w miejscu starego lutu (bezpośrednio na nim). Powinno to pomóc w roztopieniu starego połączenia 🙂

Udostępnij ten post


Link to post
Share on other sites

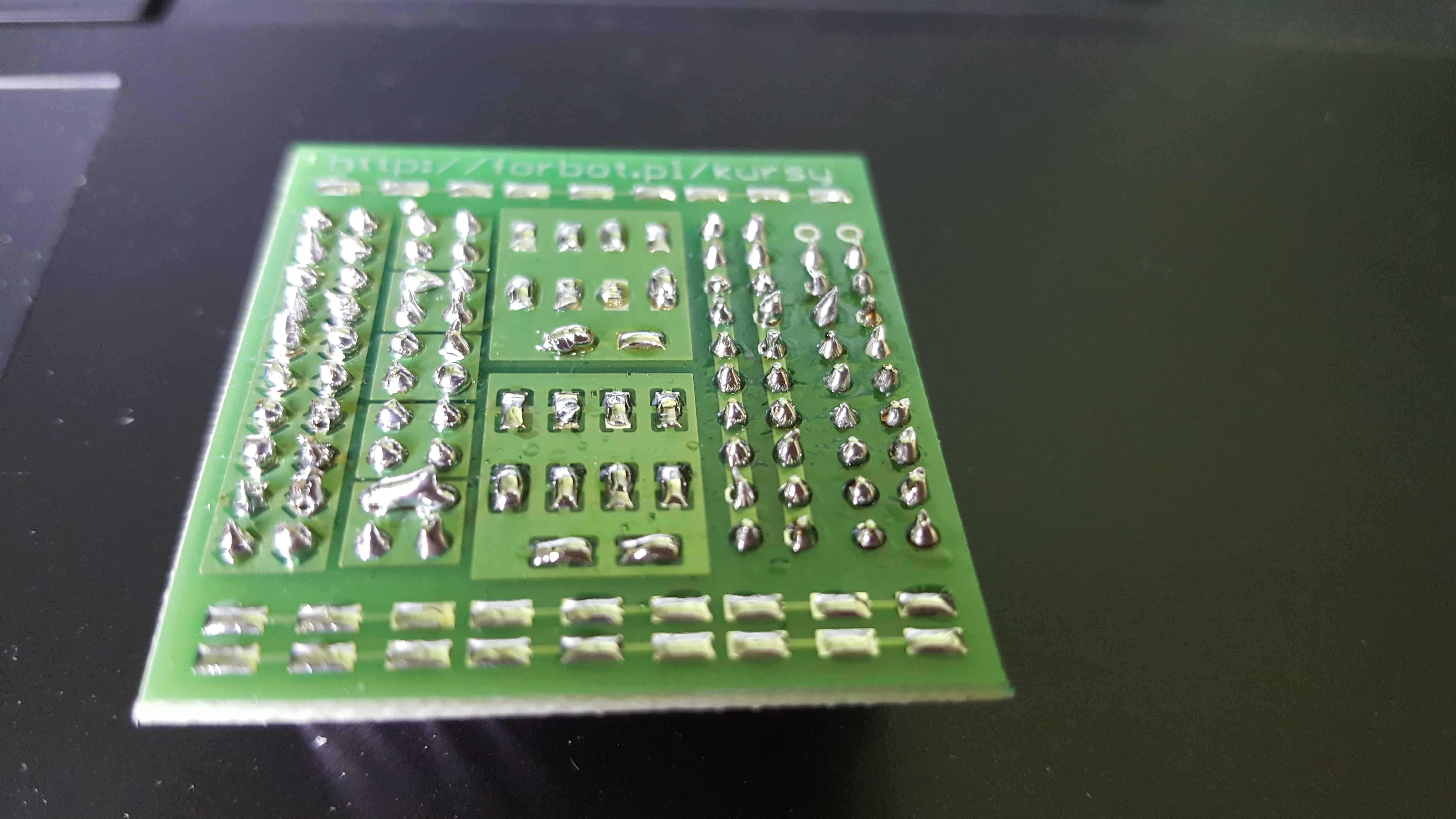

Poniżej zdjęcie zlutowaniej płytki. Piny lutowane od prawej do lewej.

1. Jak to wygląda ?

2. Jakiej temperatury najlepiej używać do lutowania ?

Udostępnij ten post


Link to post
Share on other sites

MaxHardcr, idąc od prawej do lewej widać postępy, czyli dobra robota 🙂 Na początku dawałeś trochę za dużo cyny, ale widać, że później starałeś się zmniejszyć jej ilość i jest dobrze! Z czasem dojdziesz do jeszcze większej wprawy 🙂 Temperatury były podawane w kursie, warto jednak działać też trochę intuicyjnie - jeśli element rozgrzewa się zbyt wolno, to można śmiało zwiększyć temperaturę. Nie jest to przemysłowa produkcja, gdzie wymagane są konkretne warunki lutowania, można spokojnie eksperymentować +/- 30-50 stopni i obserwować efekty.

Udostępnij ten post


Link to post
Share on other sites

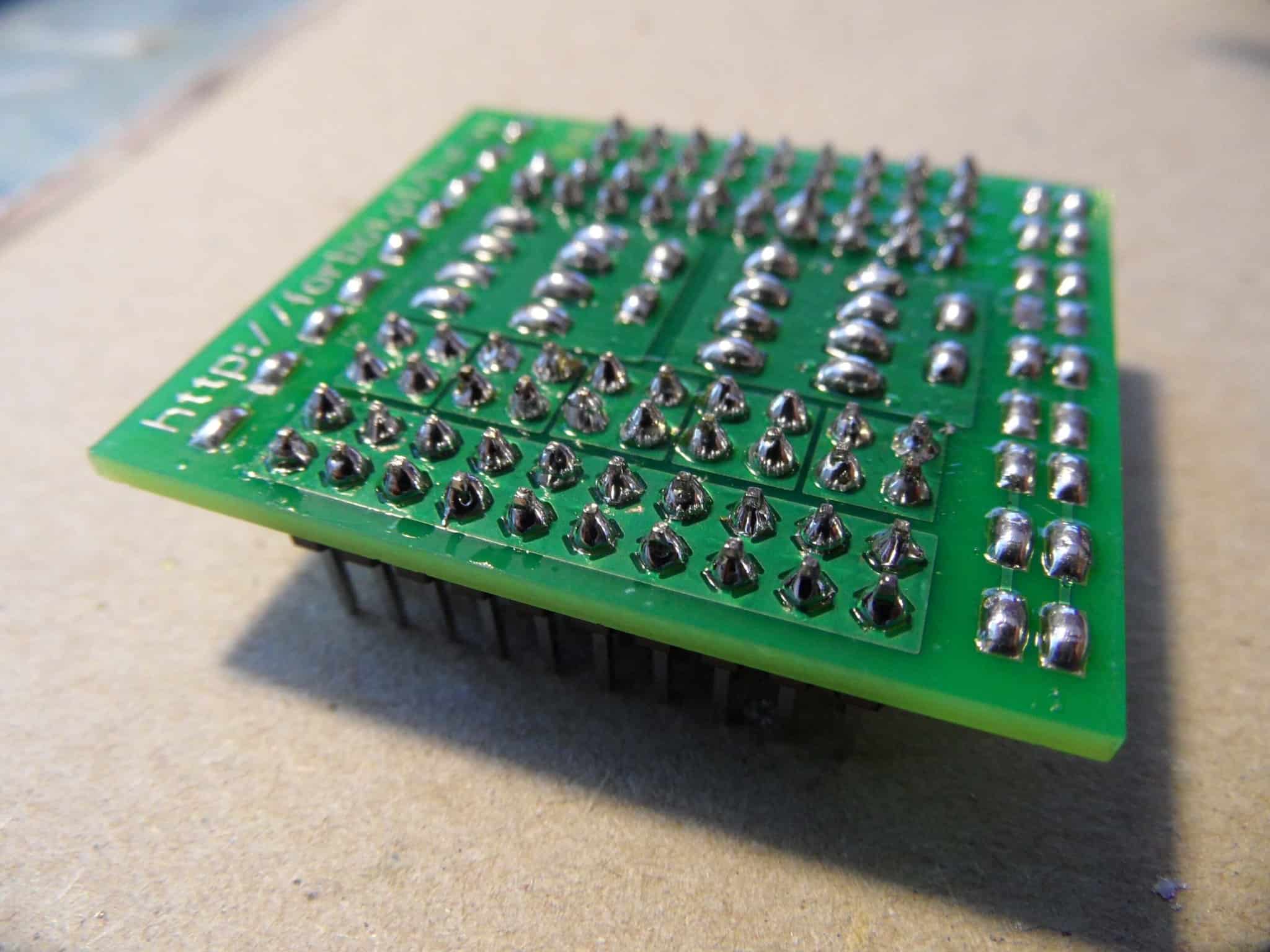

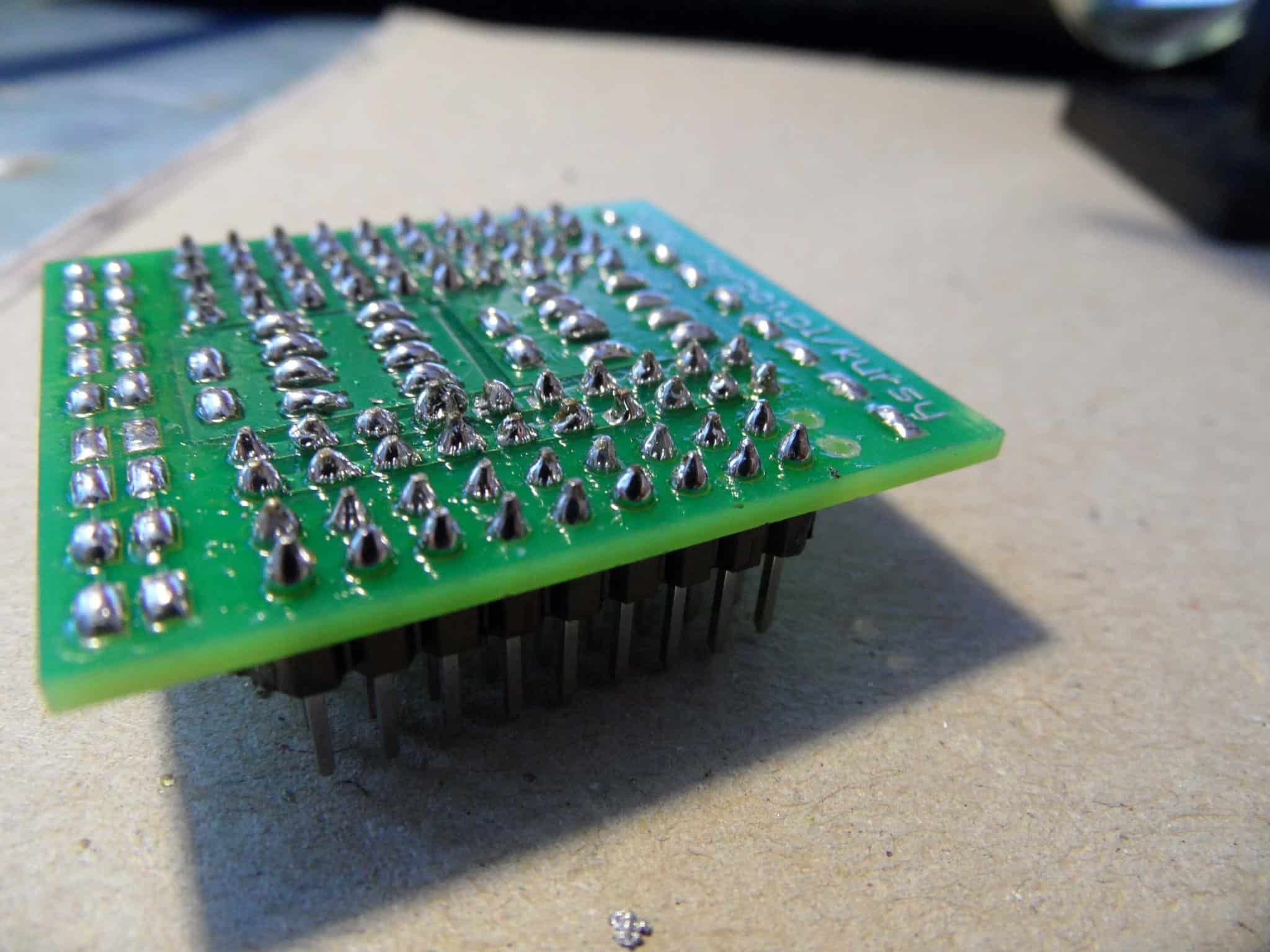

Wprawdzie nie ma się czym chwalić , ale wstawię na pocieszenie tym którym również nie do końca jeszcze wychodzi 😃 . Gold-piny dopiero przy 320 (po prawej) jakoś się lutowały.


Udostępnij ten post
