Kurs lutowania - #7 - przerzutnik bistabilny, tranzystory


Pomocna odpowiedź

(edytowany)

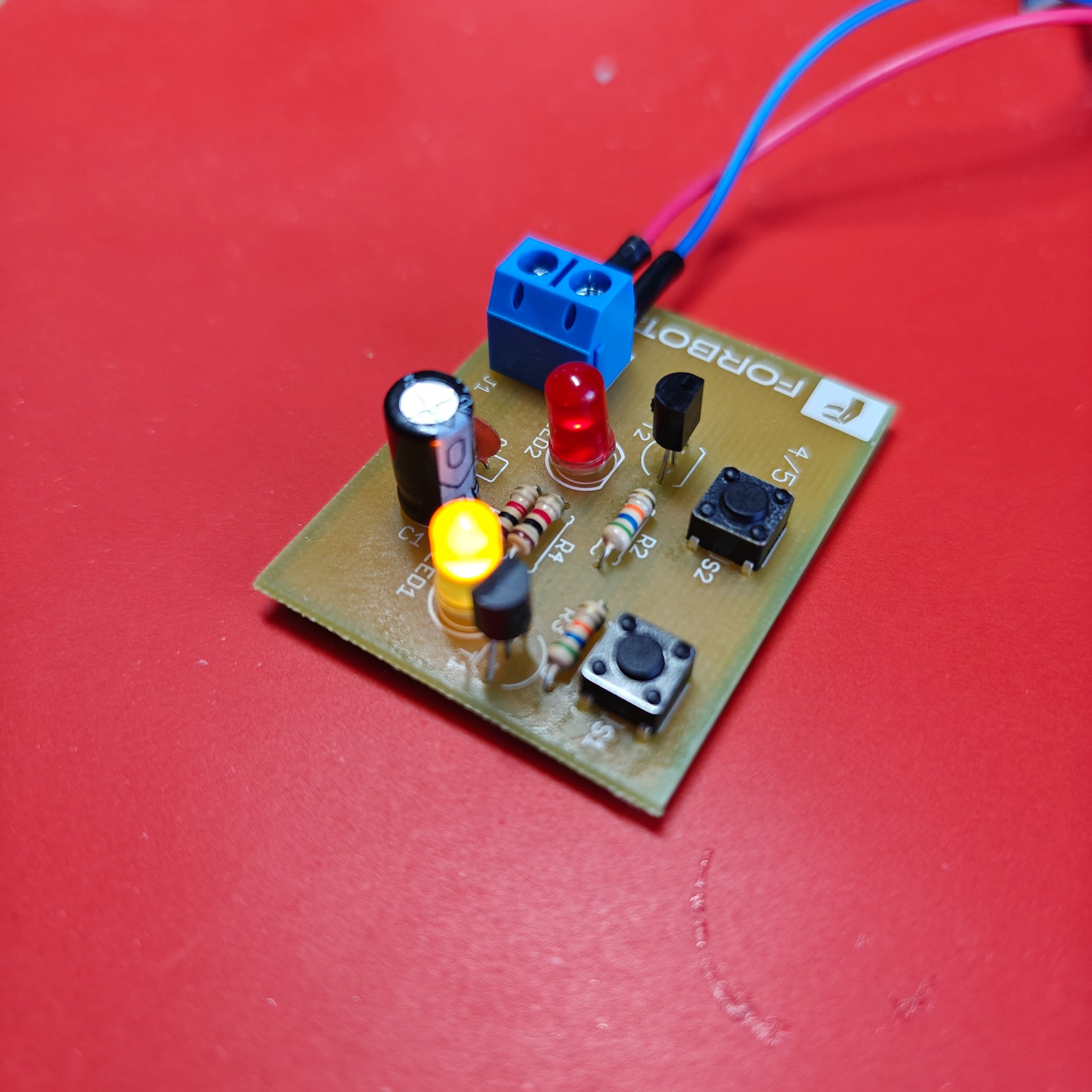

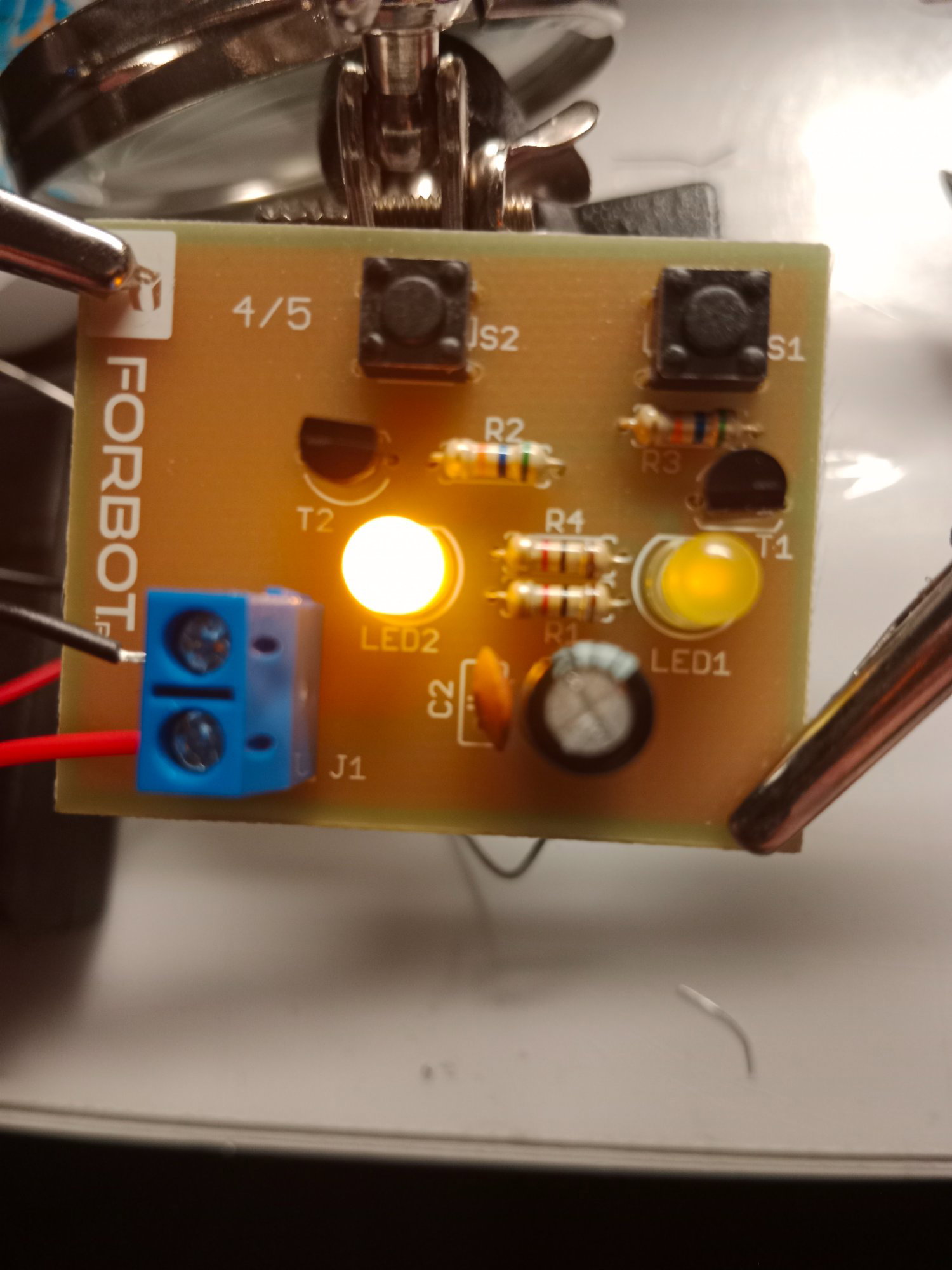

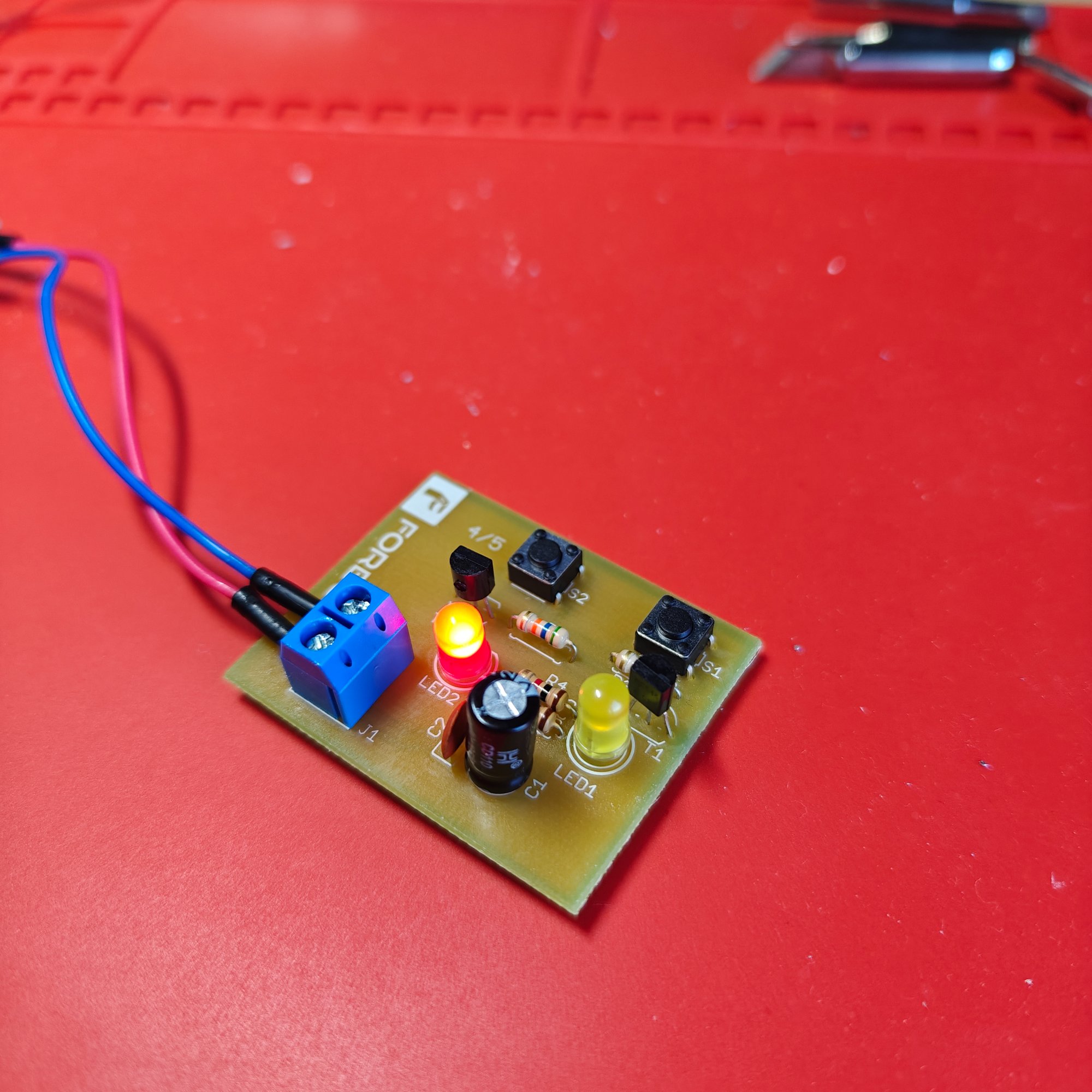

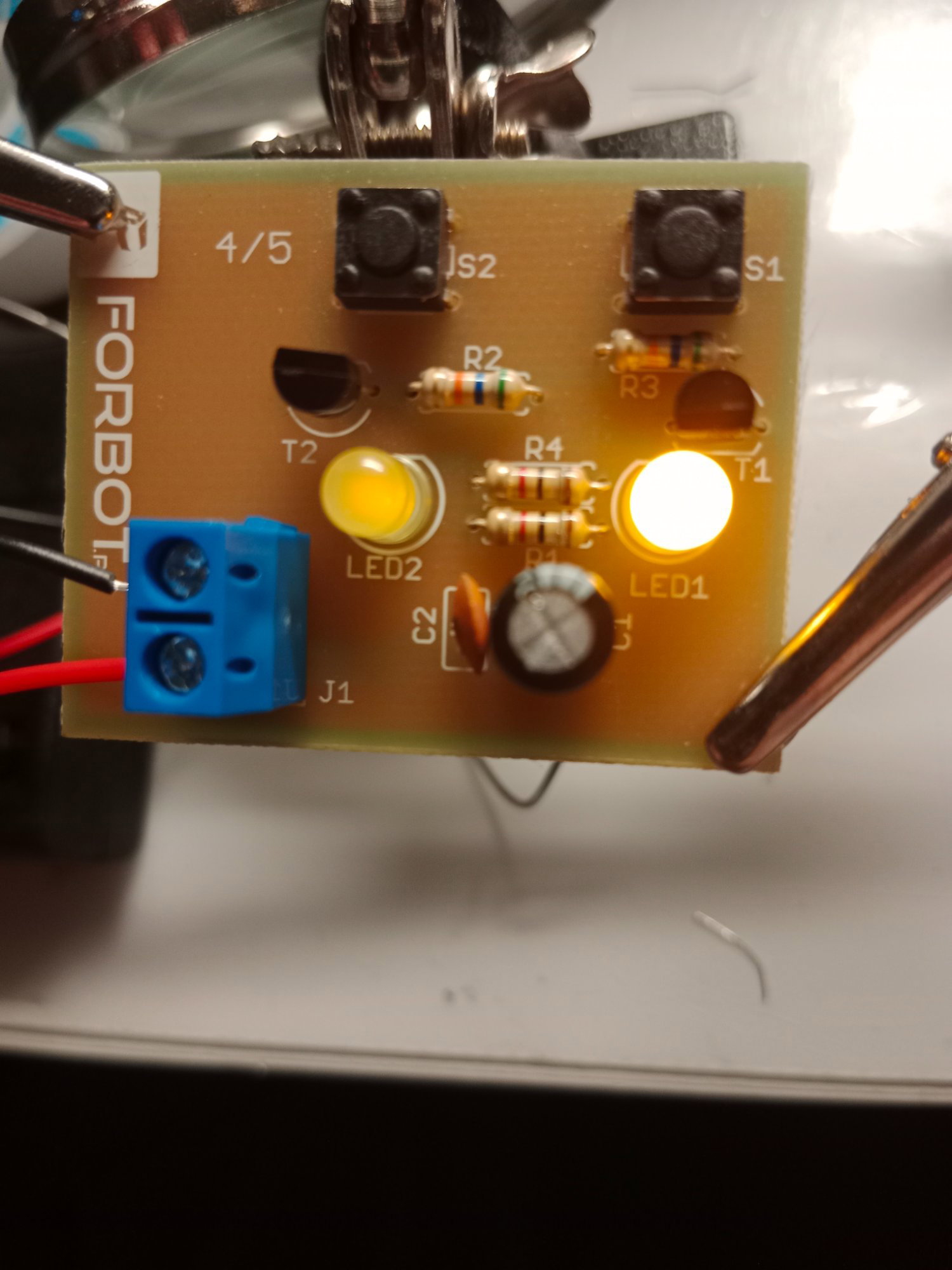

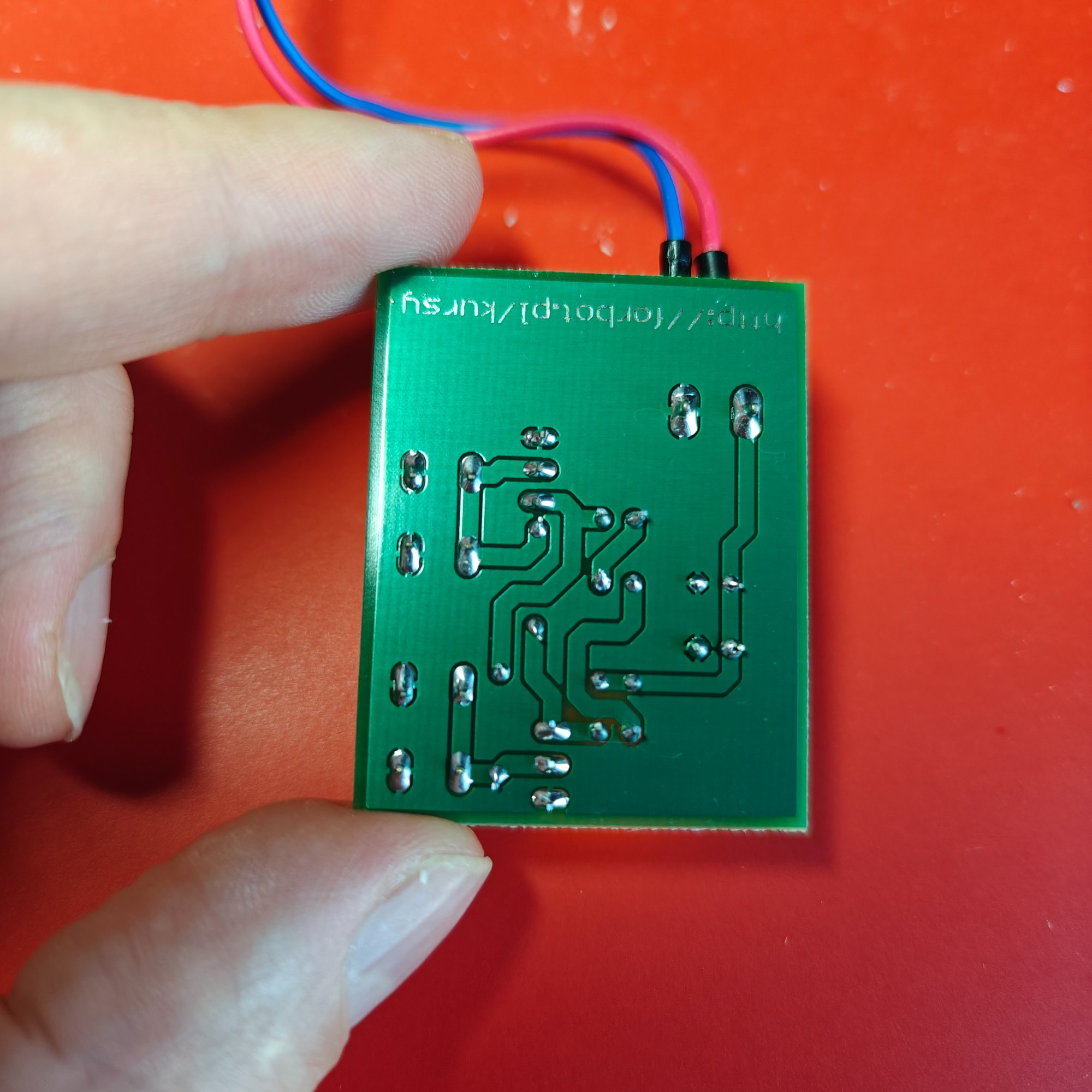

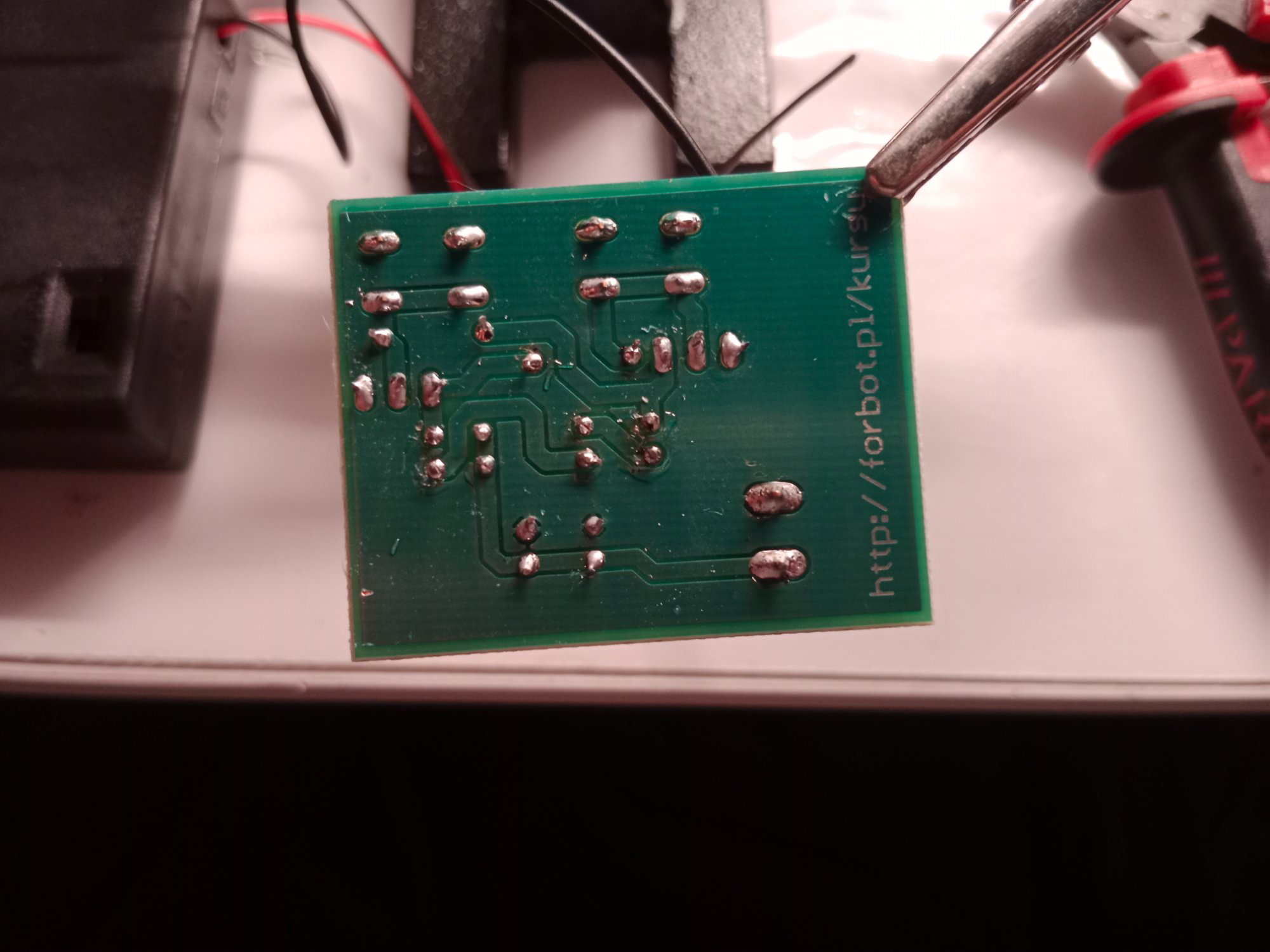

Kolejna część kursu po dłuższej przerwie. Powoli ogarniam to co robię dziękuję administratorom za zbudowanie tak pomocnego forum oraz tak czytelne i przejrzyste kursy. Lecimy dalej 🙂

(Przy okazji dodam że jeszcze nie bardzo wiem jak wkładać diody gdzie na płytce jest plus a gdzie minus w przypadku kondensatorów plus jest na płytce a w przypadku diod już nie jakieś porady jak to ogarnąć?)




Edytowano przez Pandaa
Link do komentarza
Share on other sites

48 minut temu, Pandaa napisał:

bardzo wiem jak wkładać diody

Dioda LED na płytce jest oznaczona kółkiem ze ścięciem. Obudowa diody też ma takie ścięcie - muszą się one pokryć.

  • Lubię! 1
