Dzień dobry,

Chciałbym zapytać o teoretyczne wyjaśnienie momentu dołączenia pojemności C2 przez tranzystor do masy. W wyjaśnieniu do labu jest napisane, że pojemność układu w tym momencie rośnie. Czy właśnie ten kondensator C2 nie jest dołączony do C1 szeregowo? Czyli pojemność się zmniejsza (1/Cx = 1/C1 + 1/C2).

Proszę o pomoc w zrozumieniu. Mój układ chodzi bez zarzutu od samego początku :)

[Diax170]

Siema

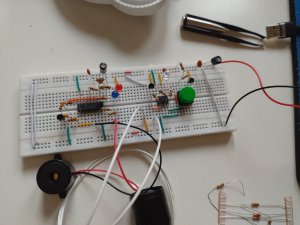

Złożyłem układ z syreną, trochę go zmodyfikowałm i wyszedł mi bardzo skromny system antywłamaniowy

Kontaktron symuluje drzwi, można go podłączyć do ramy, a magnes do drzwi, jeśli kontaktron wykryje brak magnesu, buzzer zacznie "wyć"
Można wyłączyć syrenę przyciskiem, o ile drzwi nie są nadal otwarte

Korzystam ze scalaków CD4069 i NE555

Jeśli chodzi o przerzutnik RS na 555, bazowałem na tym: https://leap.tardate.com/electronics101/555timer/srlatch/

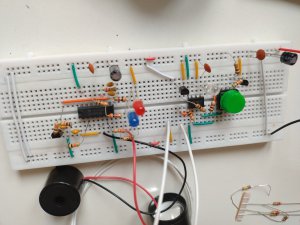

Efekt:

Pozdrawiam
