TempX

Znaleziono 14 wyników

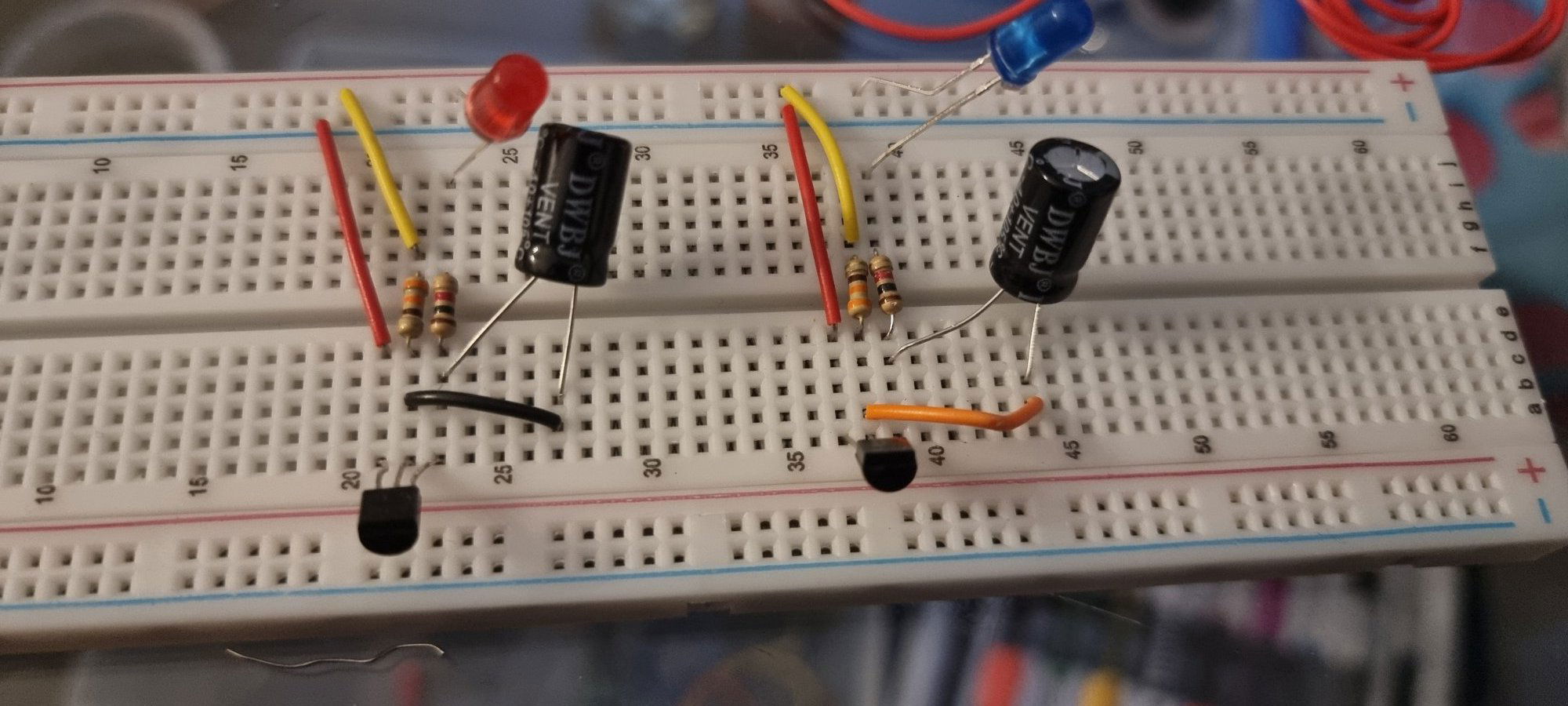

  1. Cześć, Niestety to kolejny mój temat w tak krótkim czasie. Stworzyłem, tak jak w temacie, "kogut policyjny" który świeci cały czas. Obie diody, zamiast migotać świecą się bez przerwy. W dodatku kondensatory(?), te czarne puszki na nogach, nie działają tak jak powinny tzn. po odłączeniu baterii wszystko od razu gaśnie. Wrzucam dwa schematy, działające identycznie i jak można to proszę łopatologicznie
  2. Witam serdecznie ponownie, Udało mi się ukończyć poprzedni projekcik - SDK + alarm, więc przyszła kolej na kolejny. Celem projektu jest dobrze znana automatyczna pompa wody, która będzie mierzyć poziom wilgotności gleby. Jeśli chodzi o stronę programowalną to pestka, ale z kolei mam niepewność względem podłączenia. Na schemacie poniżej został stworzony układ w jaki połączyłem elementy, i chciałem zapytać czy jest to poprawne podłączenie, czy nie brakuje tutaj jakiegoś elementu. Na forum gdzieś znalazłem schemat podłączenia, ale była tam zainstalowana pompka bodajże 6V, która zasilało się baterią. Tutaj mam zasilacz 240/12V, 2,5A oraz pompkę 12V z poborem 300 mA więc jest w miarę podobnie. Pomiędzy zasilaczem a przekaźnikiem wstawiłem przełącznik i wpiąłem go do wejścia COM, a przewód zasilający(+) z pompki do NO. Problem mi przysporzyło zrozumienie działania przekaźnika, i jeżeli dobrze rozumiem działa to w ten sposób, że jeżeli obwód przechodzi przez wejście NO, to pompka uruchomi się dopiero wtedy gdy przez przekaźnik poleci napięcie z Arduino(sygnał sterujący), a NC jest to obwód który działa od razu w momencie otrzymania zasilania z sieci(nie wymaga sygnału sterującego). Czy ten wywód jest poprawny? Ponownie mam nadzieję, że temat w dobrym miejscu, Z góry dziękuje za odpowiedzi, pozdrawiam.

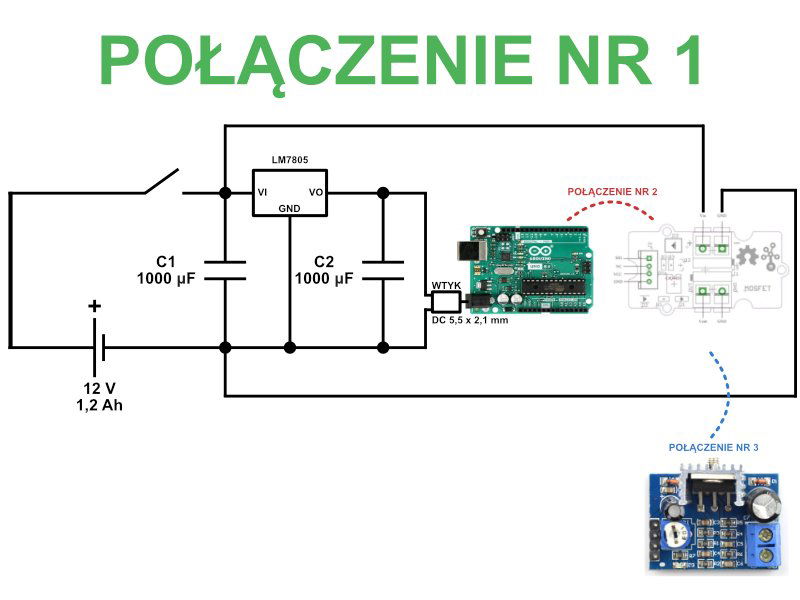

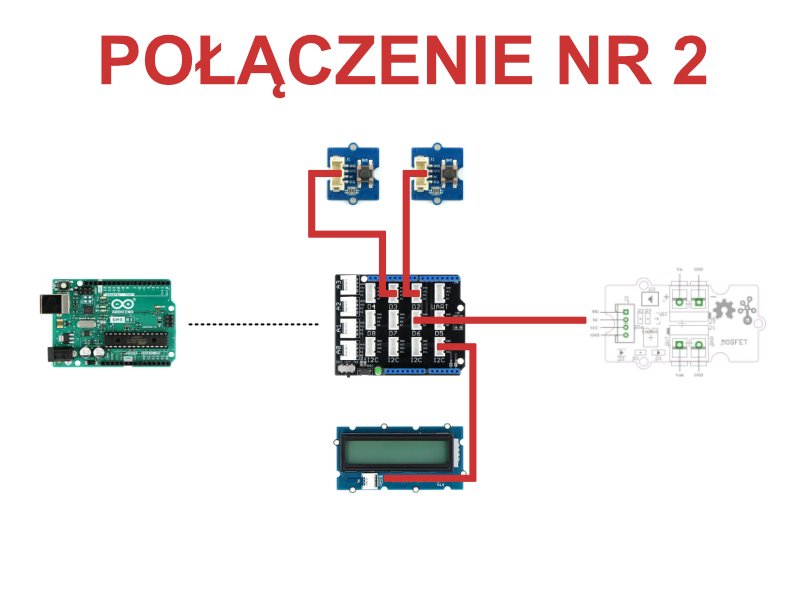

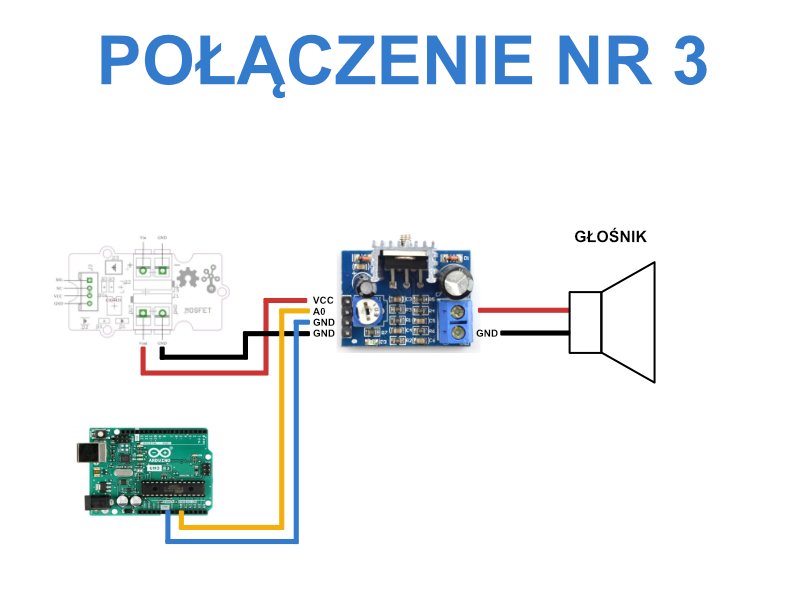

  3. Cześć wszystkim, Ostatnio zainteresowałem się pewnym zjawiskiem fizycznym, polegającym na możliwości wykorzystania dźwięku do gaszenia ognia [link] [link]. Postanowiłem samemu zbudować podobne urządzenie, jednak podczas doboru elementów natrafiłem na pewne problemy, których niestety sam nie potrafię rozwiązać. 1. Schemat urządzenia 2. Zasada działania urządzenia Chciałbym, aby zaprojektowane urządzenie, za pomocą głośnika (generowanej fali akustycznej) było w stanie zgasić np. płomień zapalonej świeczki typu tealight [link] czy ogień z podpalonego denaturatu, wypełniającego pojemnik po wyżej wspomnianej świeczce. Z tego względu podstawą takiego urządzenia musi być odpowiedni głośnik. Uważam, że dobrym wyborem okaże się głośnik o impedancji 8 Ω, głośności 91 dB i mocy maksymalnej 200 W. Dzięki temu będę miał zapas na wykonywanie coraz to bardziej skomplikowanych eksperymentów, z możliwością podnoszenia poprzeczki. Owszem zapaloną świeczkę można po prostu zdmuchnąć ale trzeba od czegoś zacząć 😉 [link]. Również zdaję sobie sprawę, że do uzyskania takiego zjawiska potrzebuję odpowiedniej częstotliwości fali akustycznej oraz poziomu natężenia dźwięku. Precyzyjną częstotliwość fali akustycznej mogę wygenerować dzięki Arduino Uno oraz funkcji tone() [link], zaś kontrolę nad poziom natężenia dźwięku uzyskam dzięki wzmacniaczowi z wbudowanym potencjometrem [link]. Idąc dalej wzmacniacz potrzebuje zasilania od 6 V do 12 V. Większe napięcie przy stałej impedancji zapewnia większe natężenie. Większe natężenie to większa moc głośnika. Rozwiązaniem okaże się tutaj moduł z tranzystorem [link] pozwalający na włączanie urządzeń wymagających zasilania od 5 V do 15 V. Co więcej uchronię Arduino Uno przed natężeniem większym niż 20 mA. Wybrałem taki moduł z serii Grove, ponieważ posiadam nakładkę Grove Base Shield v2 [link] rozszerzającą możliwości pinów Arduino Uno oraz dysponuję wyświetlaczem LCD 2 x 16 [link] tej samej firmy, na którym wyświetlałbym daną częstotliwość fali akustycznej oraz poziom natężenia dźwięku. Co więcej planuję dokupić 2 przyciski, dzięki którym sterowałbym częstotliwością fali akustycznej generowanej przez Arduino (zmniejszenie częstotliwości / zwiększenie częstotliwości) [link]. Całość planuję zasilić akumulatorem 12 V ; 1,2 Ah, w połączeniu z przełącznikiem ON/OFF i stabilizatorem LM7805 [link] odpowiadającym za dostarczenie bezpiecznego napięcia 5 V do Arduino wraz z dwoma kondensatorami 1000 μF ; 25 V, których zadaniem jest eliminacja zakłóceń i zapewnienie prawidłowej pracy układu. Zasilanie do Arduino zapewnię poprzez wtyk DC [link]. 3. Problem do rozwiązania Mam nadzieję, że udało mi się zrozumiale wytłumaczyć planowany sposób działania urządzenia. Poniżej zapisałem pytania, na które niestety sam nie potrafię odpowiedzieć, a są według mnie kluczowe do poprawnego zadziałania prototypu: Czy mój tok rozumowania jest prawidłowy? Czy może coś mi umknęło? Czy przedstawiony schemat zakłada poprawne połączenia wejść / wyjść komponentów urządzenia? Czy zasilanie 12 V w połączeniu ze stabilizatorem okaże się wystarczające do uruchomienia głośnika, nie uszkadzając przy tym Arduino? Czy głośnik w połączeniu ze wzmacniaczem będzie generował dźwięk? Czy może czegoś brakuje? Z góry dziękuję za poświęcony czas i pomoc! 😊
  4. Szanowny Panie Damianie ! Jak widać , nie tylko ja mam problemy z uzyskaniem efektu " koguta " na tym układzie zamieszczonym w książce kursu podstawowego z elektroniki,poziom I. A zamieszczanie takich zdjęć jak 7.23a i 7.23b na str.1- mających Waszym zdaniem ułatwić rozwiązanie problemów - uważam za kpienie z kursantów. Proszę podpowiedzieć gdzie są wpięte " nóżki " tranzystorów - bo chyba tu może tkwić błąd . Poproszę tez , bo wydaje mi się , że układ przedstawiony na rys.7.21 i 7.22 to zupełnie co innego , podpowiedzieć które rezystory to 1 K Ohma , a które 10 K Ohma. tak będzie łatwiej. Pozdrawiam i czekam pilnie na podpowiedź.

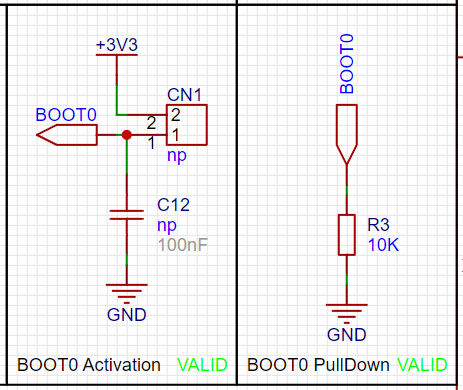

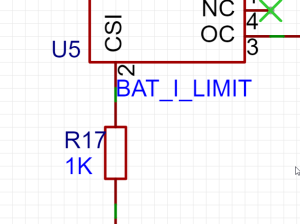

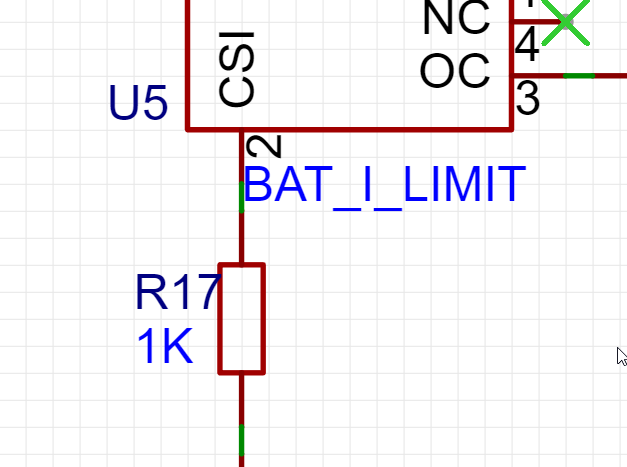

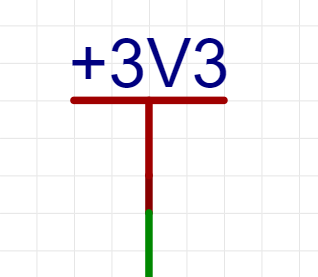

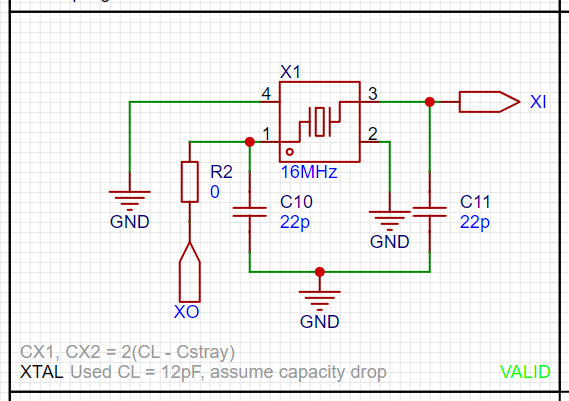

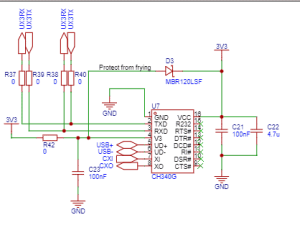

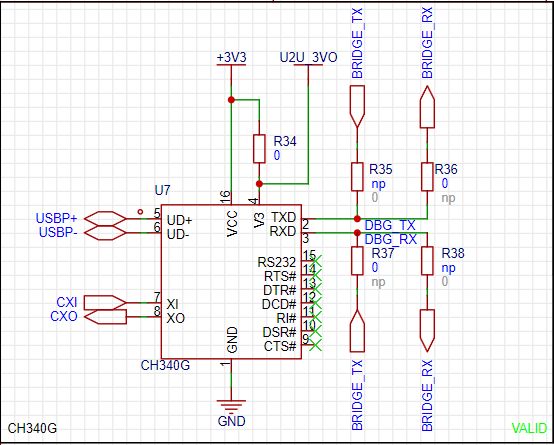

  5. Spis treści Schematy - tutaj jesteś Płytki Drukowane Wprowadzenie Jest to krótka ściągawka zasad, które należy stosować przy projektowaniu płytek drukowanych. Zasady Flagi zasilania o pozytywnym potencjale zawsze są skierowane w górę. Flagi z ujemnym potencjałem kierujemy w dół. Flagi zasilania zawsze posiadają oznaczenie polaryzacji (+/-) Flagi uziemienia zawsze są skierowane w dół Schemat powinien być podzielony na sekcje odpowiedzialne za konkretne elementy projektu - zasilanie, mikrokontroler, konwerter USB-UART, pamięć EEPROM etc. Maksymalnie trzy ścieżki mogą się łączyć w danym punkcie. Jeżeli nasze EDA wspiera opcję "mostków" to ich używamy. W innym przypadku staramy się unikać przecinania ścieżek korzystając z funkcji portów lub nazw. Flagi zasilania umieszczamy jak najbliżej lewego górnego rogu schematu, a flagi uziemienia jak najbliżej dołu schematu (preferencyjnie prawego dolnego rogu) Jeżeli do wyznaczenia jakiegoś komponentu wymagane są obliczenia to je umieszczamy na schemacie wraz z odpowiednimi informacjami o parametrach Schemat sekcjonujemy na poszczególne podsekcje np. kondensatory odsprzęgające, mikrokontroler, konkretne rezystory pull-up Zawsze nadajemy nazwę naszym ścieżkom. W ten sposób redukujemy konieczność sprawdzania za co dana ścieżka odpowiada na schemacie. Zawsze tworzymy własne symbole komponentów. Ułatwia to potem czytelność i dodawanie ścieżek. Jeżeli to wykonalne to staramy się używać komponentów, które już mamy na schemacie (w przypadku komponentów pasywnych komponentów również ich parametrów np. pojemności, maksymalnego napięcia czy footprintu/rozmiaru). Jeżeli nasze EDA wspiera annotację w formie {TYP}{STRONA}{NUMER} dla komponentów to wygodnie jest jej używać. W ten sposób unikamy konieczności aktualizacji identyfikatorów wszystkich kolejnych komponentów w projekcie, gdybyśmy jeden chcieli usunąć w kolejnej rewizji. Wystarczy wtedy zaktualizować jedną stronę. Np. R405 powinien być piątym rezystorem na czwartej stronie schematu urządzenia. To też ułatwia szukanie konkretnego elementu. Jeżeli nasze EDA wspiera kolory to warto ich używać. Znacznie zwiększa to potem czytelność. Standardowe kolory: zielony/czarny: masa i ujemny biegun baterii zasilanie: czerwony i pochodne żółty: sygnały wysokich częstotliwości jasne kolory: wysoka częstotliwość i podatność na zakłócenia ciemne kolory: niska częstotliwość i odporność na zakłócenia Post Scriptum To taki zestaw podstawowych porad dotyczących tworzenia schematów, gdyż często osoby tworzące schemat lubią go zepsuć. Link do akceptowalnego schematu (nie jest idealny, ale obrazuje większość założeń): ERRATA 10/10/2023: poprawiono informacje o flagach zasilania - flagi o ujemnym potencjale powinny zawsze być kierowane w dół.

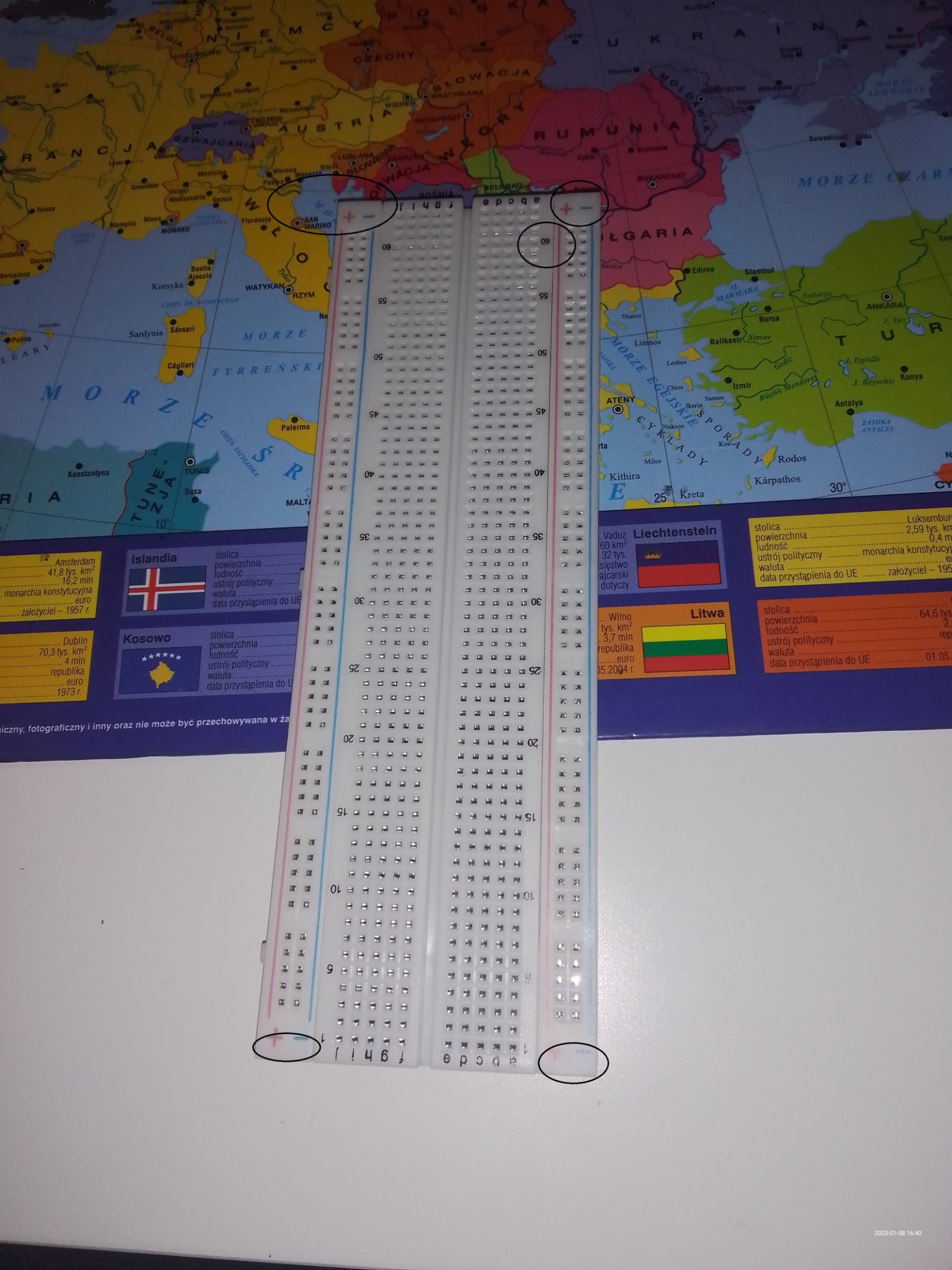

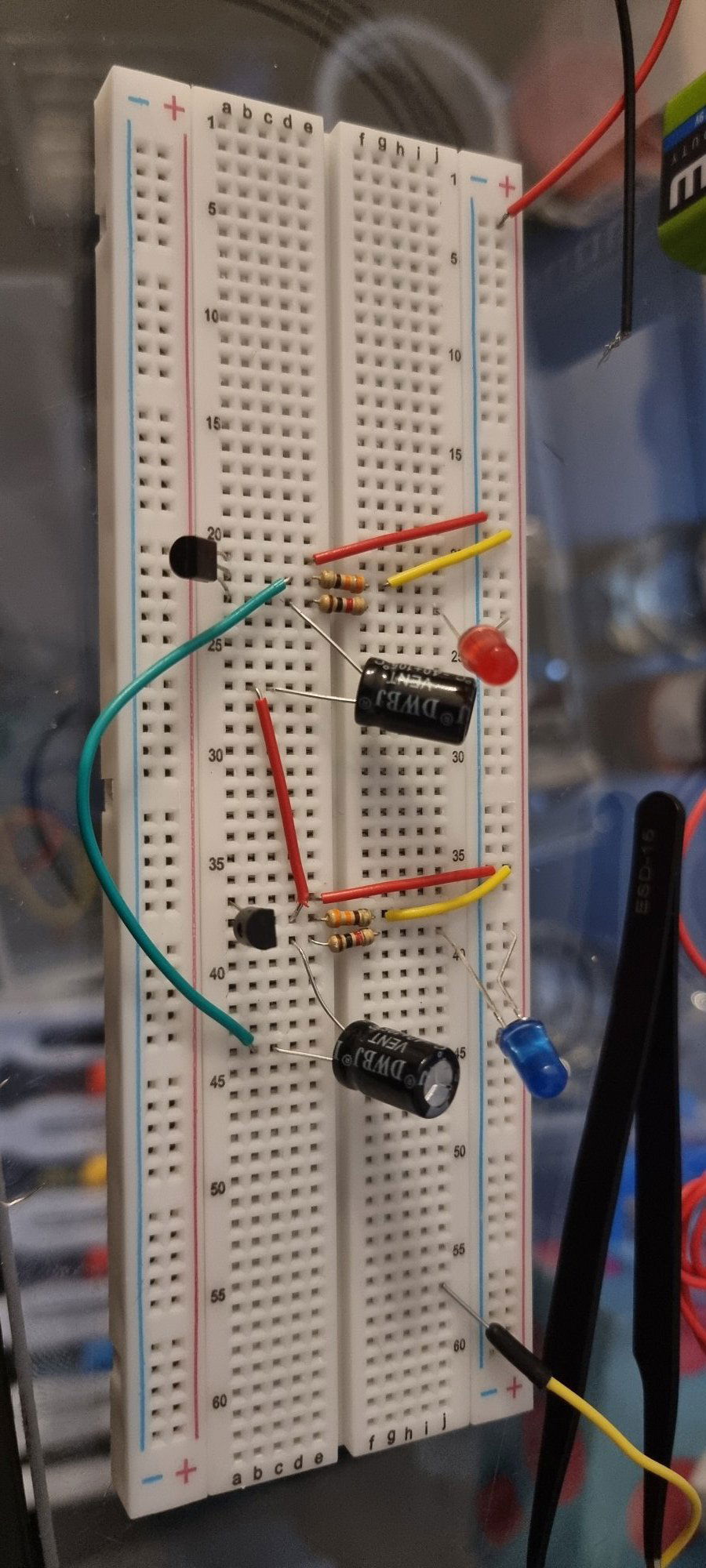

  6. Witam , Gdy zacząłem robić zestaw ,, Kurs techniki cyfrowej" zobaczyłem że coś jest nie tak z płytką stykową (przynajmniej mi się tak wydaje) . Chodzi o to że boki (+) i (-) są na odwrót wsadzone niż jest pokazane na schemacie projektu. Czy gdyby obrócił płytkę o 180 stopni stało by się coś w projekcie (np. spalenie diody) Poniżej wrzucam zdjęcia. Tu jest link do schematu: https://forbot.pl/blog/technika-cyfrowa-sterowanie-wyswietlaczem-7-segmetnowym-id16152 (Tam z przodu na płytce jest (+) a później (-). )

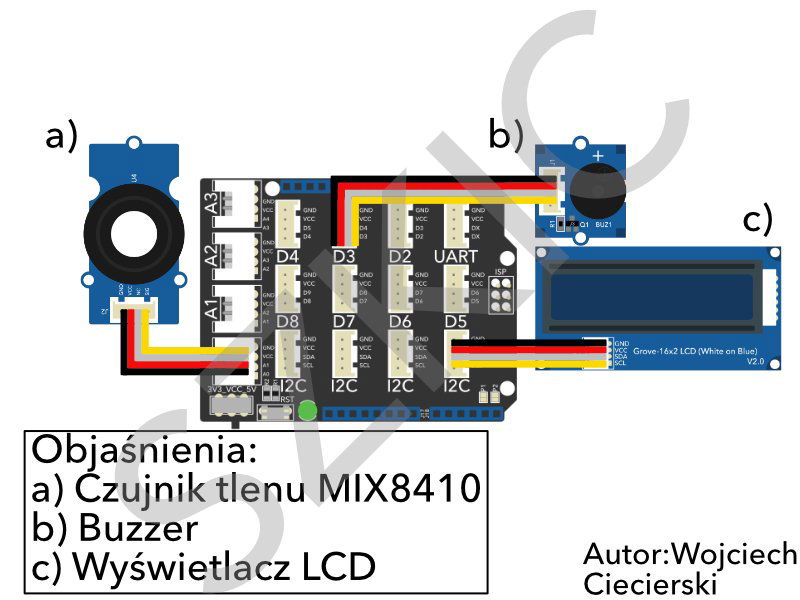

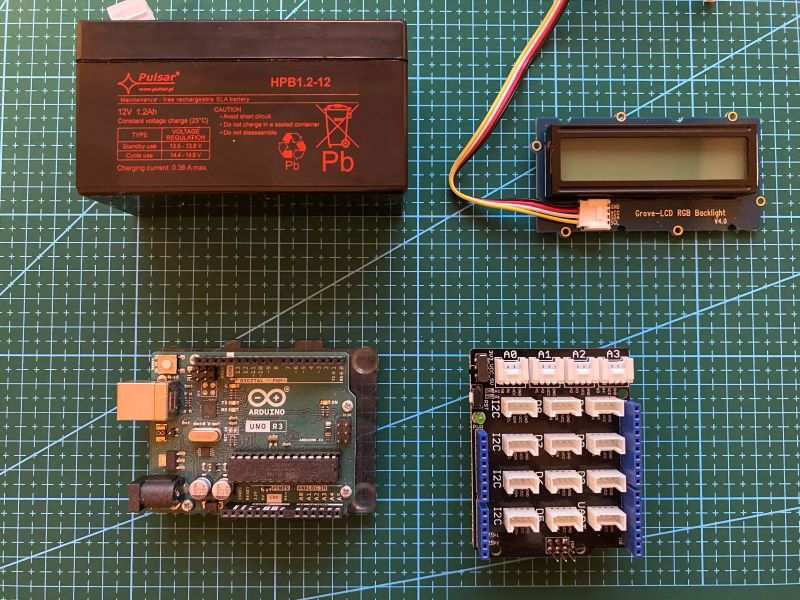

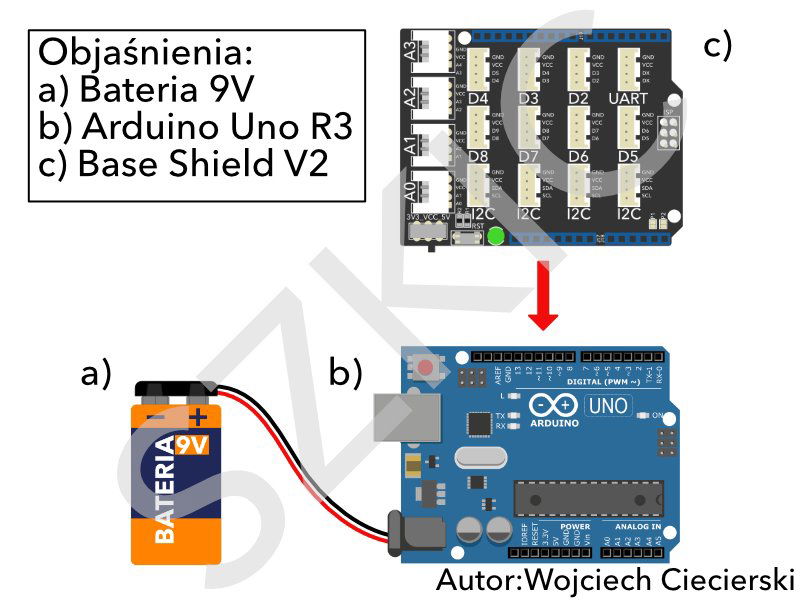

  7. Cześć wszystkim, Obecnie staram się skonstruować urządzenie dokonujące pomiarów stężenia tlenu (maksymalny zakres: 30%). Wybrałem odpowiednie komponenty, jednak nie jestem pewien czy całość zadziała. Potrzebuję rady osoby, która nieco bardziej zna się na Arduino, w porównaniu do mnie (początkującego) aby oceniła przygotowane przeze mnie bardzo uproszczone schematy 🙂 Zadaniem urządzenia, tak jak wspomniałem wcześniej, jest dokonywanie pomiarów stężenia tlenu. W momencie wykrycia stężenia większego niż 21,5% tlenu w atmosferze powinien uruchomić się buzzer: sygnał ostrzegawczy. Wyniki pomiarów mają wyświetlać się na ekranie LCD, zaś całość będzie zasilana baterią 9V. Dane pozyskam podłączając urządzenie do laptopa według 10 lekcji kursu Arduino, poziom I [Link], tak aby móc przedstawić uzyskane wyniki w postaci wykresów. Zależy mi na tym czy dane komponenty są odpowiednio podłączone. Dzięki temu będę mógł przejść do pisania kodu. Wykorzystane komponenty: - Arduino Uno R3 - Nakładka na Arduino: Base Shield v2 https://botland.com.pl/grove-nakladki-bazowe/4440-grove-base-shield-v2-nakladka-na-arduino-5904422368852.html - Czujnik tlenu https://botland.com.pl/grove-czujniki-gazow-i-pylow/17917--grove-czujnik-tlenu-mix8410-analogowy-.html - Buzzer https://botland.com.pl/grove-moduly-dzwiekowe/11298-grove-buzzer-modul-z-buzzerem-aktywnym-5903351246453.html - Wyświetlacz LCD https://botland.com.pl/grove-wyswietlacze/14736-grove-wyswietlacz-lcd-2x16-i2c-bialo-niebieski-z-podswietleniem-5904422322465.html Mam również pytanie co do wyboru zasilania. Czy zwykła bateria 9V wystarczy do pracy takiego urządzenia? W jaki sposób można to ewentualnie obliczyć? Z góry dziękuję za pomoc osobom chętnym 👍 Pozdrawiam, Wojciech (Wejmon) Ciecierski
  8. Chciałbym dodać do swojego obwodu 2 serwa wymagające napięcia 7,2V (prawa część schematu powyżej, L298 i silniki już działają). Kontroler którego chcę użyć to PCA9685 od AdaFruit - jak na schemacie powyżej. Posiada on wejścia na zasilanie dla serw - ale obsługuje niestety tylko napięcia do 5V. Z tego powodu zakładam, że serwa muszę zasilić bezpośrednio - czy taki schemat ma sens? Czy wymagane jest uziemienie pomiędzy serwami a RaspberryPI? Zasilania bateryjne to 6x1.2V Czeka mnie sporo lutowania, zanim wykonam taki obwód, to mój pierwszy projekt związany z robotyką, nie chcę też niczego spalić, dlatego proszę o poradę 🙂 Dzięki!

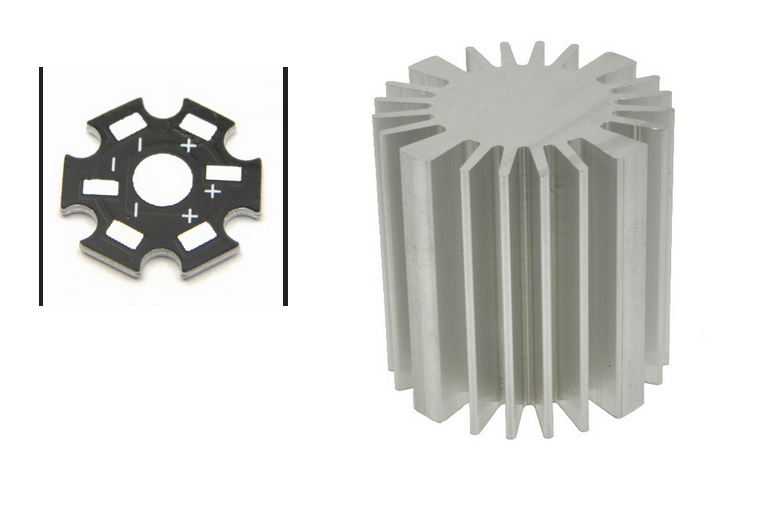

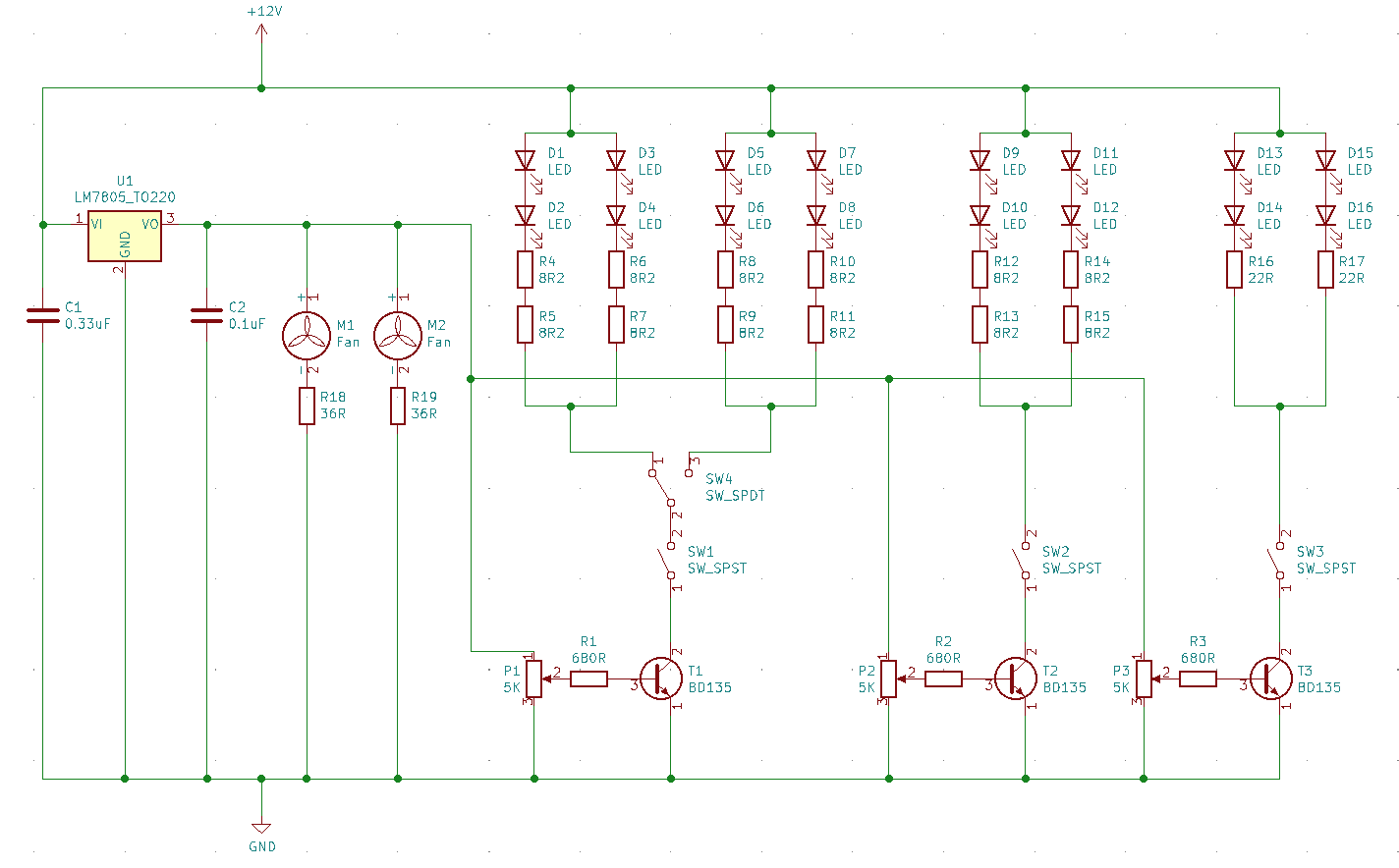

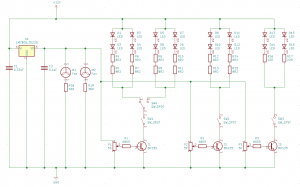

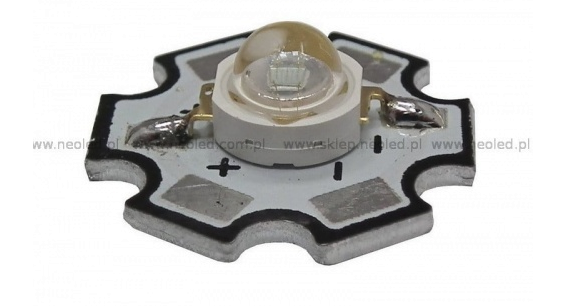

  9. Cześć, W zasadzie nie wiem czy napisać tutaj w zupełnie zielonych, czy w sprawdzaniu schematów, ale z racji, że to mój pierwszy projekt wykraczający poza zadania z podstawowego kursu elektroniki który chciałbym okraszyć sporą dawką pytań umieszczam go w tym miejscu. Jeżeli ktoś uważa że jest w złym to prośba o informację – usunę i utworzę w prawidłowym. Schemat: Tak więc mam plan zasilenia kilku diod dużej mocy (350mA) połączonych szeregowo i równolegle, tak aby móc wyłączać i przełączać poszczególne segmenty oraz sterować ich jasnością poprzez potencjometry. Przykład planowanej LED: Zakładając, że przy zasilaniu 12V na potencjometrach wpiętych bezpośrednio przed diodami może odkładać się duża moc, a te znoszące większą ilość watów są sporo droższe, postanowiłem użyć tranzystorów bipolarnych npn (hFE=100-250) i sterować prądem bazy. Aby zmniejszyć odrobinę zakres potencjometru, zdecydowałem się użyć stabilizatora napięcia 5V, którym po zastosowaniu oporników będzie zasilana baza (zakres 7mA-0.9mA). I tu pojawiają się pytania: Czy moje rozumowanie jest sensowne i zastosowanie tutaj stabilizatora jest poprawne? Ponadto tym samym stabilizatorem chcę zasilać dwa wentylatory – oba pobierają około 140mA. Jak to jest z tymi zasilaczami? Z tego co widzę są w sprzedaży specjalne do LEDów, ale czy taki jak w tym linku nie wystarczy? Jak właściwie przymocować podstawkę LED do radiatora? Można to zrobić na cynę czy dla lepszego transportu ciepła użyć jakieś pasty? Czy znacie dystrybutorów LEDów które byłyby podobnej mocy i montażu jak ta na screenie, a jednocześnie miały bardzo wąski zakres widma i dostępną pełna specyfikacje z wykresem długości fali oraz zachowaniem (czyt: spadek napięcia względem podanego natężenia)? Mi udało się znaleźć tylko dla wybranych kolorów (np. brak 420-430nm) albo dla SMD których dokumentacja montażu mnie przerasta. Dzięki.
  10. Cześć, jeżeli chodzi o elektronikę to jestem raczej zielony, jak sama nazwa działu wskazuje. Jestem w trakcie nauki z kursów FORBOT-a, ale najlepiej uczę się poprzez praktykę i chcę skonstruować taki układ jak w tytule tematu. Odniosłem już częściowy sukces, tj. umieściłem wszystko na płytce stykowej i zadziałało to nawet zgodnie z projektem który wykonałem na Falstadzie (http://tinyurl.com/yx3248az). Ale to jeszcze nie jest to co chciałbym osiągnąć. Obecnie oparłem całość o układ NE555, ale z tego co wiem jest on stosunkowo prądożerny, a zależy mi na tym żeby całość była możliwie energooszczędna (ma być oparta na standardową baterie 9V). Zastosowałem czujnik wstrząsu SW-420, który na wyjściu daje mi LOW kiedy wykryje wstrząs, a tak to cały czas jest HIGH. http://wiki.seeedstudio.com/Grove-Vibration_Sensor_SW-420/ Chciałbym uprościć ten układ aby był bardziej energooszczędny oraz żeby działał zgodnie z pierwotnym założeniem tj. Zapala się na uderzenie i gaśnie po kolejnym uderzeniu. Mam dostęp do wszystkich komponentów z zestawów startowych do kursów FORBOT-a. Cała masa rezystorów, diody, diody zenera, tranzystory, kondensatory oraz CD4069, CD4071, CD4081, LM311P, LM311. Oraz dwa czujniki wstrząsów: https://elektroweb.pl/wstrzasplomienie/83-czujnik-wstrzasowy-bezkierunkowy-dokladny-801s-z-regulacja-.html (dodaje jego dokumentacje jako załącznik). https://elektroweb.pl/wstrzasplomienie/72-czujnik-wstrzasowy-wibracji-ruchu-uderzenia-sw-420.html Chciałbym poprosić o pomoc bardziej doświadczonych kolegów. Czy można ten układ uprościć i nie korzystać z NE555? Jak tak to prosiłbym o pomoc. czujnik wstrza_sowy 801S.pdf

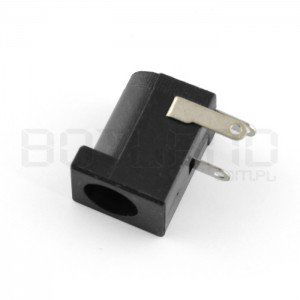

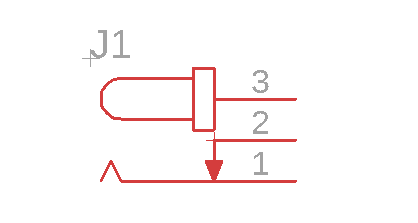

  11. Witam! Mógłby mi ktoś wytłumaczyć jak są ustawione wyprowadzenia w gniazdach DC, w sensie gdzie minus, gdzie plus itd. (w rzeczywistości i na schemacie)? Aż głupio się pytać o takie rzeczy, ale nic nie mogłem znaleźć w internecie na ten temat. Z góry dziękuje i Pozdrawiam! 🙂
  12. Witam, jestem zupełnie zielony, niedługo po kursie elektroniki, jaki odbyłem na Forbot, natchniony zdobytą wiedzą postanowiłem zrobić swój pierwszy projekt (trochę posiłkując się też internetem). Chciałem zrobić czujnik poziomu wody, który pokazywałby na diodach jaki poz iom w zbiorniku osiągnęła woda. Mój zbiornik ma utrudniony dostęp - jedynie przez rurkę PCV o średnicy 3/4 cala. W zasadzie jest to dolna część skrzyni w której rosną rośliny. Wodę wlewam na dno i stamtąd podsiąka do gleby nawadniając całość. Nie mogłem znaleźć niczego co byłoby w miarę niedrogie, umożliwiało wprowadzeni przez rurkę 3/4 cala i jeszcze spełniało moje wymagania. W założeniu miało to wyglądać następująco (załączam też schemat): 4 diody LED (LED2 - LED 5) miały wskazywać 4 poziomy wody, a dodatkowo jedna (LED1) wskazuje, że układ jest pod napięciem. Przewód "Common" miał być cały czas zanurzony w wodzie (najniższe położenie), a kolejne, połączone z bazami tranzystorów miały znajdować się coraz wyżej i w miarę podnoszenia się poziomu wody włączać poszczególne diody. Stabilizator napięcia podłączony do diody zielonej (LED4) miał w przyszłości posłużyć do wyprowadzenia sygnału do Arduino (małe marzenie na przyszłość ,ale na tej funkcji bardzo mi zależy). Całość planowałem zasilać (przynajmniej na początku) baterią 9V. Na płytce stykowej całość działała dobrze, więc zlutowałem układ na płytce uniwersalnej (pierwsze lutowanie w życiu, ale wyszło)- pierwsze testy wypadły pomyślnie. Zanurzałem po prostu kolejne przewody w szklance a diody zapalały się i gasły po wyjęciu przewodu. Przykleiłem następnie przewody do plastikowej płytki i wsunąłem do mojego zbiornika. W miarę podnoszenia się poziomu wody zapalały się kolejne diody. Woda powoli opadała wsiąkając w glebę, ale diody nie gasły całkowicie. Założyłem, że na powierzchni plastiku pozostaje cienka warstwa wody, która umożliwia przewodzenie i kilka razy zmodyfikowałem projekt części wsuwanej do zbiornika (odsunąłem niezaizolowane części przewodów od powierzchni plastiku). Niestety w dalszym ciągu przy dłuższym zanurzeniu diody nie gasły całkowicie - żarzyły się (szczególnie fioletowa i czerwona). Używanie baterii stało się nieekonomiczne, bo wyczerpywały się po 2-4 dniach, więc kupiłem najprostszy zasilacz, w którym mogłem ustawić napięcie 9 V (tabliczka znamionowa podaje prąd wyjściowy 600mA). W tym momencie po podłączeniu okazało się, że nawet bez zanurzenia cały czas żarzą się diody: fioletowa i czerwona (ta druga słabiej). Przy okazji odkryłem, ze dotknięcie dowolnego przewodu (podłączonego do bazy) powoduje włączenie odpowiadającej mu diody. W niektórych przypadkach nawet dotknięcie zaizolowanej części. Stworzyłem więc "klawisze indukcyjne" wbrew zamierzeniom. Czy mój projekt da się jakoś uratować? Bardzo proszę o pomoc i sugestie - być może zrobiłem jakiś głupi błąd, który dla kogoś bardziej zaawansowanego jest oczywisty, a dla mnie niedostrzegalny. 2019.04.28 schemat Water level indicator.pdf Pozdrawiam Ernest
  13. Brawler

    Schematy Voron 2.1

    Czy ma ktoś może dokładniejsze wytłumaczenie (np. Dokładniejsze lub inne schematy) podłączenia arduino z „rampsami” i rpi (i całej reszty), niż te na końcu instrukcji ze strony vorondesign.
  14. Ze strony https://www.robotshop.com/community/blog/show/diy-perimeter-wire-generator-and-sensor pobrałem schemat sensora i generatora perimetru, dostałem opinię że w układzie generatora GND ma zbyt małą przerwę od ścieżek układu. Proszę o sprawdzenie/poprawę schematu. DIY Perimeter Wire.zip
×
×
