Kurs STM32 F1 HAL - #4 - sterowanie GPIO w praktyce


Komentator

Pomocna odpowiedź

W poprzednim kursie STM32 z biblioteką StdPeriph funkcja delay

void delay(int time)
{
   int i;
   for (i = 0; i < time * 4000; i++) {}
}

faktycznie miała tę 1 milisekundę co przekładeło się, że procesor działał z taktowaniem 64MHz.

 while (1) {
       GPIO_SetBits(GPIOA, GPIO_Pin_5); // zapalenie diody
       delay(1000);
       GPIO_ResetBits(GPIOA, GPIO_Pin_5); // zgaszenie diody
       delay(1000);
   }

dejmieno, twój kod wraz z tą samom funkcją działa 8x wolniej.

while (1){
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
	delay(1000);
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
	delay(1000);
}

Oby dwa testowałem przez 4-8 cykli aby być pewnym czasów.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

#include "stm32f1xx.h"

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
 HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5);
}

int main(void){
 SystemCoreClock = 8000000;
 HAL_Init();

 __HAL_RCC_GPIOA_CLK_ENABLE();
 __HAL_RCC_GPIOC_CLK_ENABLE();

 GPIO_InitTypeDef gpio;
 gpio.Pin = GPIO_PIN_5;
 gpio.Mode = GPIO_MODE_OUTPUT_PP;
 gpio.Pull = GPIO_NOPULL;
 gpio.Speed = GPIO_SPEED_FREQ_LOW;
 HAL_GPIO_Init(GPIOA, &gpio);
 gpio.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3;
 gpio.Mode = GPIO_MODE_OUTPUT_PP;
 gpio.Pull = GPIO_NOPULL;
 gpio.Speed = GPIO_SPEED_FREQ_LOW;
 HAL_GPIO_Init(GPIOC, &gpio);

 gpio.Pin = GPIO_PIN_13;
 gpio.Mode = GPIO_MODE_IT_RISING;
 gpio.Pull = GPIO_PULLUP;
 HAL_GPIO_Init(GPIOC, &gpio);

 HAL_NVIC_EnableIRQ(EXTI15_10_IRQn);

 uint32_t led = 0;
 while(1){
	if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_5) == GPIO_PIN_RESET){
           HAL_GPIO_WritePin(GPIOC, 1 << led, GPIO_PIN_SET);
           HAL_Delay(150);
           HAL_GPIO_WritePin(GPIOC, 1 << led, GPIO_PIN_RESET);
           if(++led >= 4) led = 0;
       } else{
           HAL_GPIO_WritePin(GPIOC, 8 >> led, GPIO_PIN_SET);
           HAL_Delay(150);
           HAL_GPIO_WritePin(GPIOC, 8 >> led, GPIO_PIN_RESET);
           if(++led >= 4) led = 0;
       }
 }
}

Moje rozwiązanie zadanie 4.1. Stan diody PA5 zmieniany jest poprzez interwencję. Czy da się w jakiś sposób utworzyć zmienną w funkcji HAL_GPIO_EXTI_Callback() i przesłać ją do funkcji main()?

Edytowano przez Emerid
Link do komentarza
Share on other sites

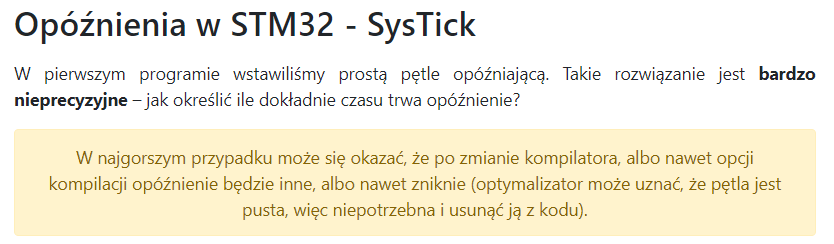

@Emerid możesz do typu zmiennej będącej licznikiem pętli dodać volatile, wtedy optymalizator nie będzie mógł całkiem wyrzucić tej pętli.

Natomiast co do drugiego pytania, to chyba chodzi Ci po prostu o zmienną globalną, wtedy zarówno callback, jak i funkcja main będą miały do niej dostęp. Tutaj podobnie jak w przypadku pętli użycie volatile może być potrzebne.

  • Lubię! 2
Link do komentarza
Share on other sites

Panowie, mam problem z zadaniem 4.2.

Nie widzę żadnego sensownego rozwiązania; próbowałem lecieć na

while (1) {

    	if (HAL_GPIO_ReadPin(GPIOC, GPIO_PIN_13) == GPIO_PIN_RESET) {
    		for(i=1;i<=5;i++) {
    			switch(i){
    			case 1:
    				 HAL_GPIO_WritePin(GPIOC, GPIO_PIN_0, GPIO_PIN_SET);
    				 i++;
    				 HAL_Delay(200);
    				 break;

i tak dalej ale skutkuje to natychmiastowym wykonaniem kodu.

Link do komentarza
Share on other sites

Dnia 12.10.2020 o 17:16, Treker napisał:

@drawix a na czym dokładnie utknąłeś? Nie wiesz jak rozwiązać to zadanie czy chodzi o kwestie typowo programistyczne?

poradziłem sobie, kwestia programistyczna i braku obycia z C.

Pętla była wykonywana cała przez "for", wyrzuciłem fora i ledy zapalały się po kolei 🙂

  • Lubię! 2
Link do komentarza
Share on other sites

Skąd wiadomo że procesor jest traktowany z 8MHz? Bardzo proszę o wskazanie fragmentu z dokumentacji gdzie można to odczytać. Znalazłem na samym początku datasheetu że f103rb ma kilka wewnętrznych oscylatorów, m.in 8MHz. Lecz to raczej nie wystarczy żeby myśleć że jest z niego domyślnie taktowany, gdyż mam też STM32 L476RG i ten mikrokontroler jest taktowany z 4MHz a w datasheet jest napisane że ma wewnętrzny oscylator 16MHz.

Bardzo proszę o wyjaśnienie, gdyż często mam problem ze znalezieniem informacji o domyślnej częstotliwości taktowania.

Link do komentarza
Share on other sites

@Pawpob, ponieważ w tej części kursu nie były nigdzie konfigurowane zegary, na początku programu zatem taktowanie jest takie jak domyślne- takie jak po resecie. A jaki oscylator jest włączony i z czego taktowany jest zegar systemowy SYSCLK? To możesz znaleźć w Reference Manualu (link był podany w kursie, to ten najdłuższy dokument niestety 😄 ).

Na początku działu RCC pewnie jest to gdzieś w tekście, ale na szybko Ci odpiszę, że możesz zerknąć w opis rejestrów RCC_CR oraz RCC_CFGR (str. 99 i str. 101). Zwróć uwagę zwłaszcza na ich końcówkę i napisaną nad nimi "Reset value". W tym pierwszym rejestrze ostatni bit to domyślnie 1 (oznacza włączony HSI). W tym drugim rejestrze ostatnie 2 bity to wybrany zegar systemowy- domyślne 00 oznacza HSI wybrany jako źródło. A oscylator HSI ma 8 MHz 🙂

Podaję, bo znalazłem na szybko link:
https://www.st.com/resource/en/reference_manual/cd00171190-stm32f101xx-stm32f102xx-stm32f103xx-stm32f105xx-and-stm32f107xx-advanced-arm-based-32-bit-mcus-stmicroelectronics.pdf

  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

Cześć 🙂

Mam chyba oczywiste pytanie, ale nie mogę tego rozgryźć, jak dokładnie działą instrukcja z poniższej linijki: 1 << led ?

 HAL_GPIO_WritePin(GPIOC, 1 << led, GPIO_PIN_SET); //włącz diode

Z góry dzięki za odpowiedź!

Edytowano przez Justyna1101
Link do komentarza
Share on other sites

@Justyna1101 jest to operacja przesunięcia bitowego. Sprzętowo wykonuje się bardzo szybko. LEDy w tym zadaniu są tak dobrane aby były kolejno ponumerowane i w rejestrze ich adresy są kolejnymi pozycjami binarnymi. Czyli aby je ustawić LED można skorzystać z przesunięcia bitowego <<, wtedy binarnie wartość powędruje o ileś pozycji w lewo.

Ogólnie to co masz po lewej to wartość którą wpisujesz do zmiennej, a następnie przesuwasz ją w lewo.

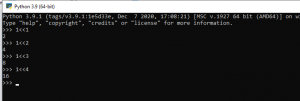

Jeżeli chodzi o wartość to są to potęgi liczby 2 (jak cały system binarny). Tu masz przykład wartości w Pythonie (bo szybko się odpala konsola):


Edytowano przez Gieneq
  • Lubię! 1
  • Pomogłeś! 1
