Arduino pro mini 3V3 vs 5V


Karolus

Pomocna odpowiedź

W karcie katalogowej ATmegi328 napięcie zasilania podawane jest w zakresie 1,8 - 3,3V, natomiast przeglądając dane płytek arduino pro mini widzę że jest podział na wersje 3V3 i 5V... czy ja czegoś nie widzę w karcie katalogowej, czy ten podział związany jest tylko z tym że na wersjach 5V jest kwarc 20MHz a w wersjach 3V3 8Mhz? Albo inaczej czy wersję 3V3 da rade zasilać bezpośrednio z ogniwa 18650 (zakres napięć na wyjściu 2,5 - 4,2V) bez ryzyka uszkodzenia?

Link do komentarza
Share on other sites

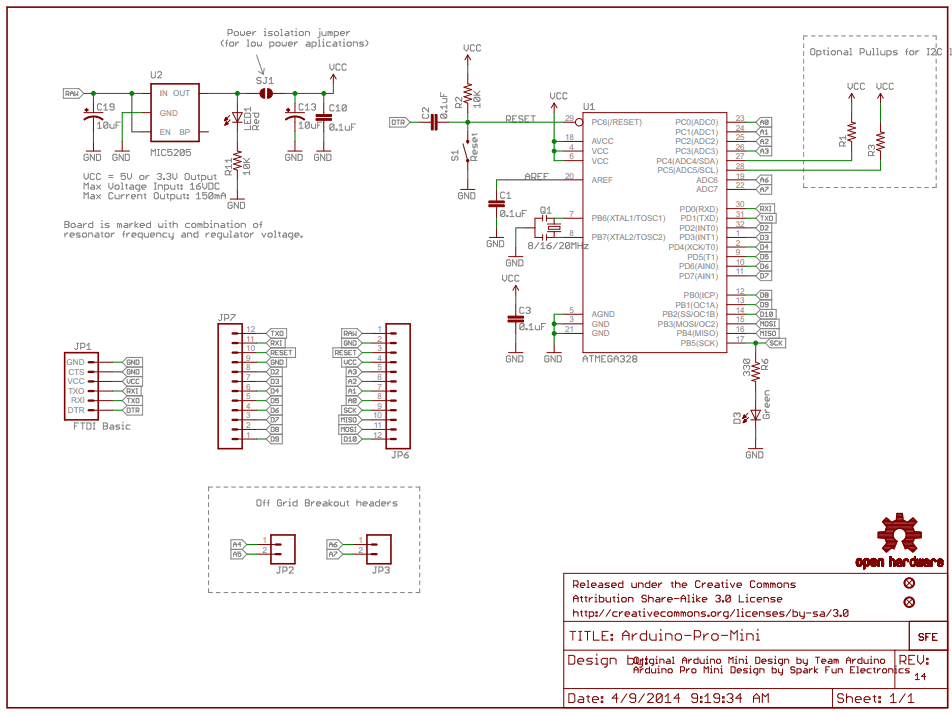

Fajnie że sprawdzasz dokumentację, bo da się tam wszystko wyczytać. Sprawdzając schemat Arduino Pro Mini widzimy że jest tam stabilizator LDO i wejście RAW (coś jak Vin w większych modelach).

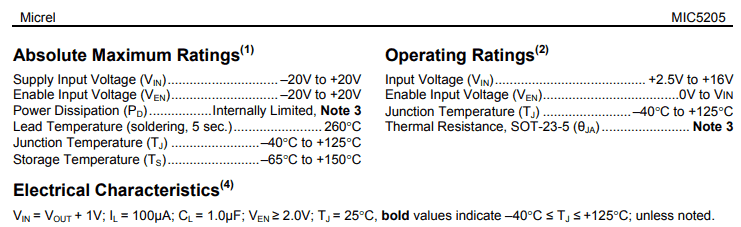

Jak spojrzymy w dokumentację układu to jest tam napisane, że układ można zasilać z napięć z zakresu: 2,5–16 V. Układ ten dostarcza 150 mA i ma bardzo niski dropout nie przekraczający 165 mV. Pokrywa się to z notką na schemacie.


1 godzinę temu, Karolus napisał:

Albo inaczej czy wersję 3V3 da rade zasilać bezpośrednio z ogniwa 18650 (zakres napięć na wyjściu 2,5 - 4,2V) bez ryzyka uszkodzenia?

Tak, da radę 😎

  • Lubię! 1
Link do komentarza
Share on other sites

I oto mi chodziło, dziękuje 🙂

wolałem się upewnić, tym bardziej że na stronie bodajże botlanda jest info że podłączenie zasilania ponad 3,3V może uszkodzić pro mini w wersji 3V3.
Coś mi to nie grało z dokumentacją, ale jako że ma ona ponad 400 str. więc mogłem coś przegapić 🙂

Link do komentarza
Share on other sites

Akurat również szukałem odpowiedzi na pytanie czy arduino pro mini 3,3V można zasilić bezpośrednio(na wejście VCC) z akumulatora LiPo 3,7V. W pewnej książce na temat arduino autor pisze, że jest to możliwe, jednak teraz mam wątpliwości. Podłączenie do VCC autor zastosował w celu jak najbardziej oszczędnej pracy układu, pobierany prąd ma być wtedy niższy. Czy może ktoś potwierdzić lub zaprzeczyć tej informacji?
