Modyfikacja forbotowej latarki :>

Pomocna odpowiedź

Witam

aby odstresować się troszeczkę przed zbliżającymi się egzaminami postanowiłem wykonać bardzo prosty projekcik. Tak dla czystej przyjemności 🙂
Z racji tego że w paczuszce z Gdyni jednym z gadżetów była latarka z logiem naszego kochanego forum, postanowiłem że sobie ją zmoduję.

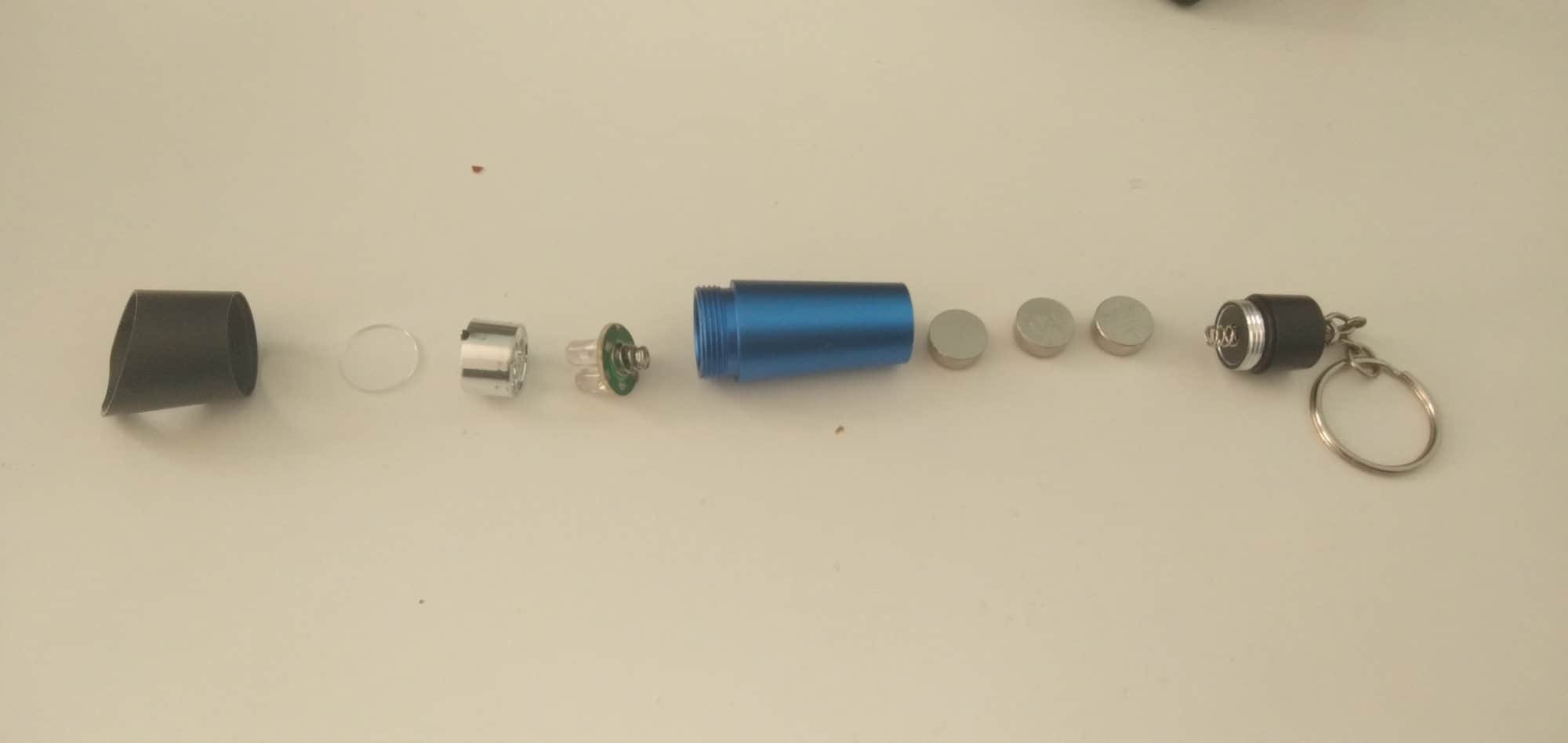

Przechodząc do rzeczy: latarka po rozłożeniu składała się z następujących części:

  • otwieracza do, um, oranżady
  • szkiełka (osłonki ledów) z plastiku
  • lusterka do odbijania światła

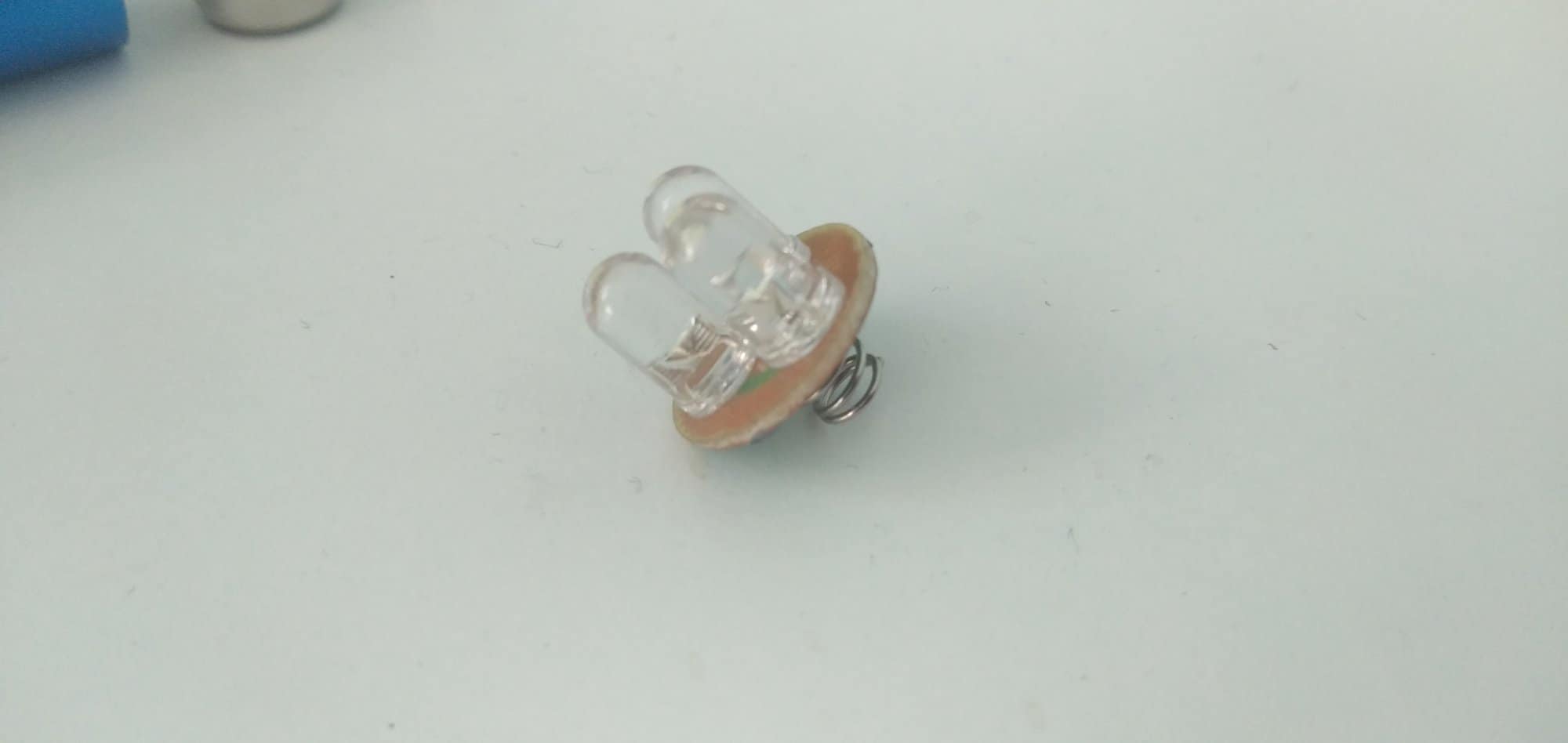

  • małej płytki PCB z ledami zimnymi 5mm
  • aluminiowej obudowy z logiem, koloru niebieskiego
  • 3 baterii LR44 w plastikowej osłonce
  • przycisku bistabilnego z wodoodporną uszczelką


Następnym krokiem było obliczenie, jak dużo prundu pobierają obecne ledy. Po zmierzeniu ich miernikiem (nie mam zdjęcia) wyszło mi 109mA, więc jeden LED pobiera ok. 35mA - dość dużo myślę. Obliczając moc takiej latarki, wyszło mi w zaokrągleniu pół wata (0.109A * 4.5v). Według datasheeta 1 bateria LR44 ma pojemność ok. 100mAh - więc jak myślę świecenia by było na ok. godzinę.

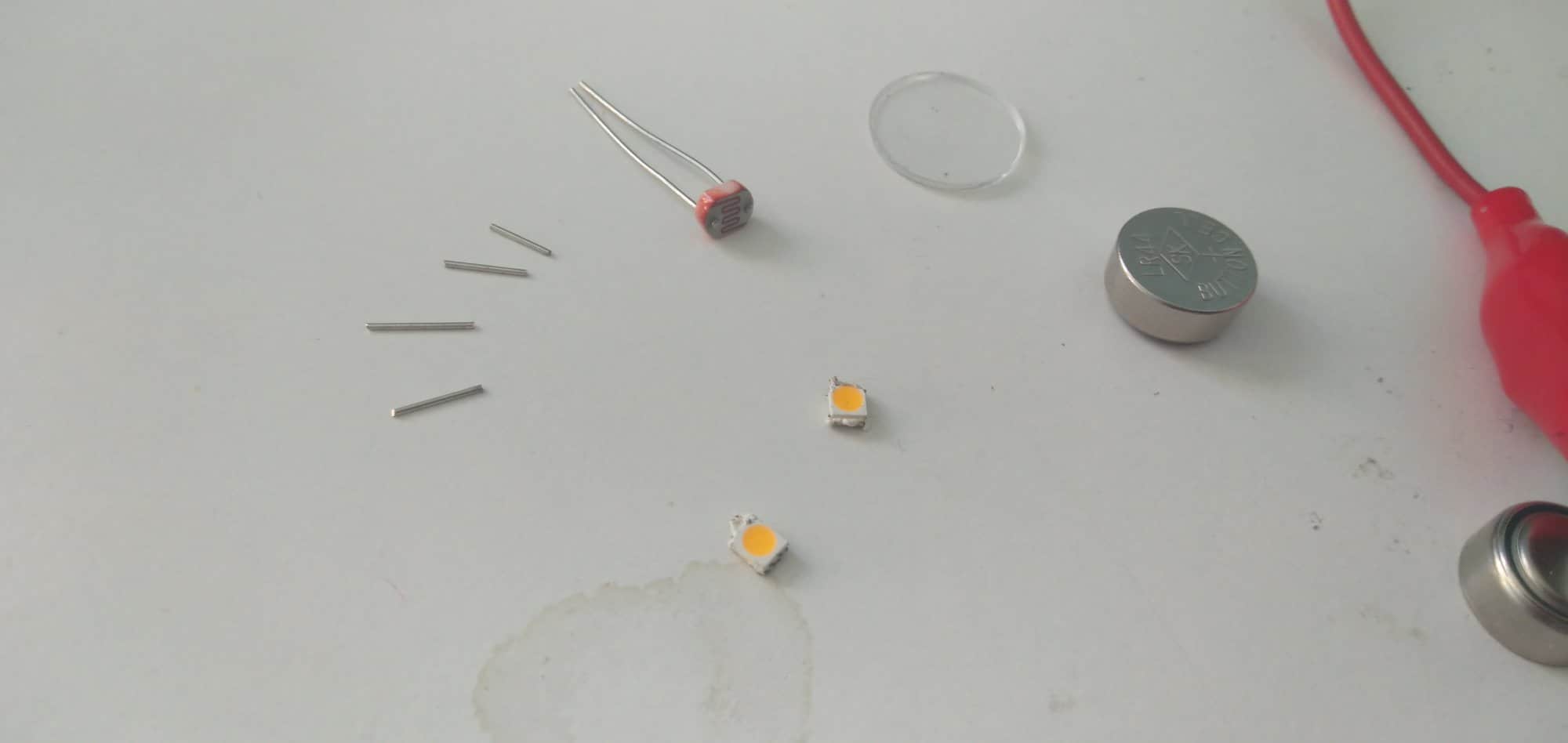

Następnie z taśmy ledowej wylutowałem 3 LEDy SMD w obudowie 3528 w kolorze "Biały Ciepły" - nie lubię zimnego białego, taki nienaturalny. Z fotorezystora odciąłem nózki, aby można było jakoś ledy do płytki PCB zamontować.


Kolejnym krokiem było sprawdzenie polaryzacji diod, wylutowanie starych i wlutowanie nowych.

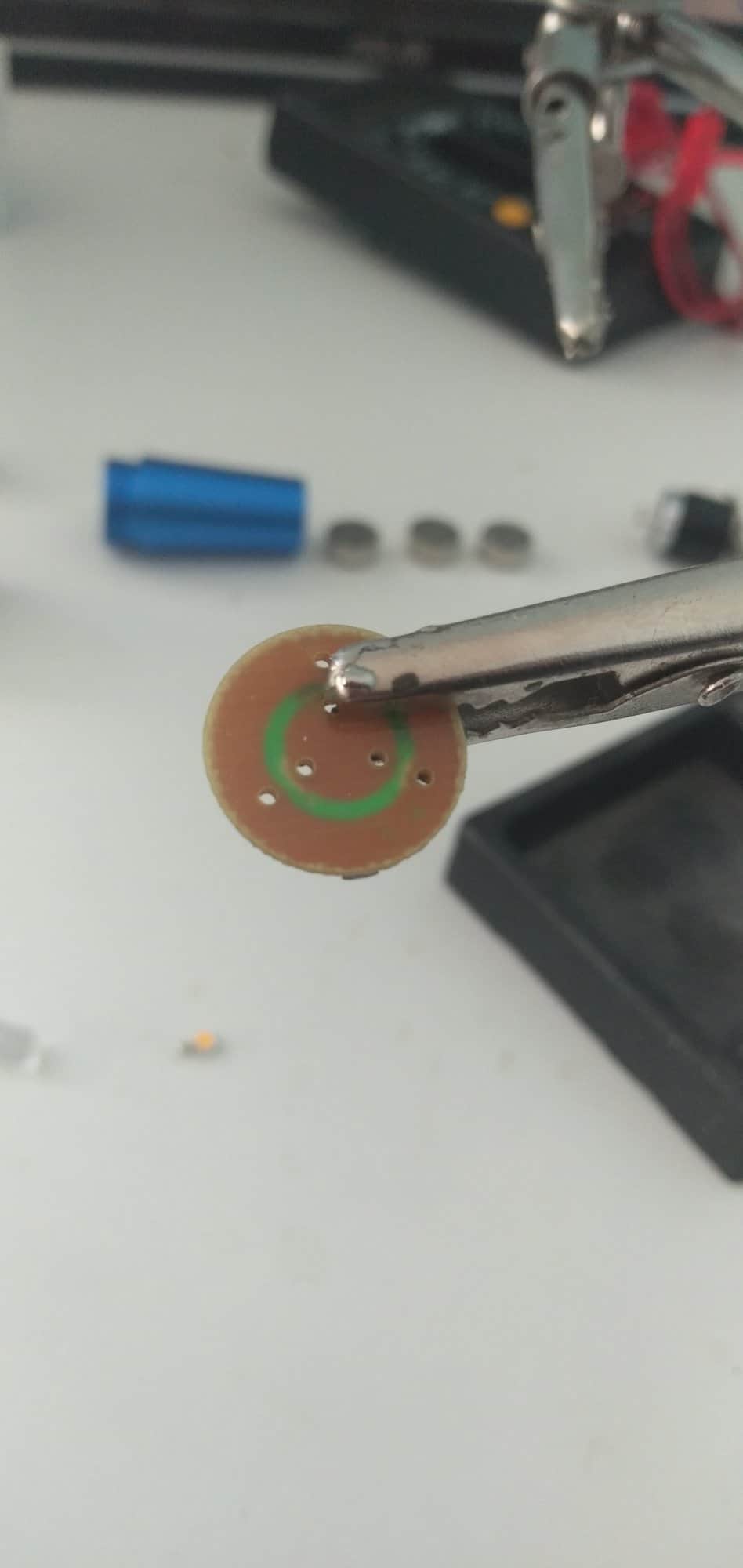

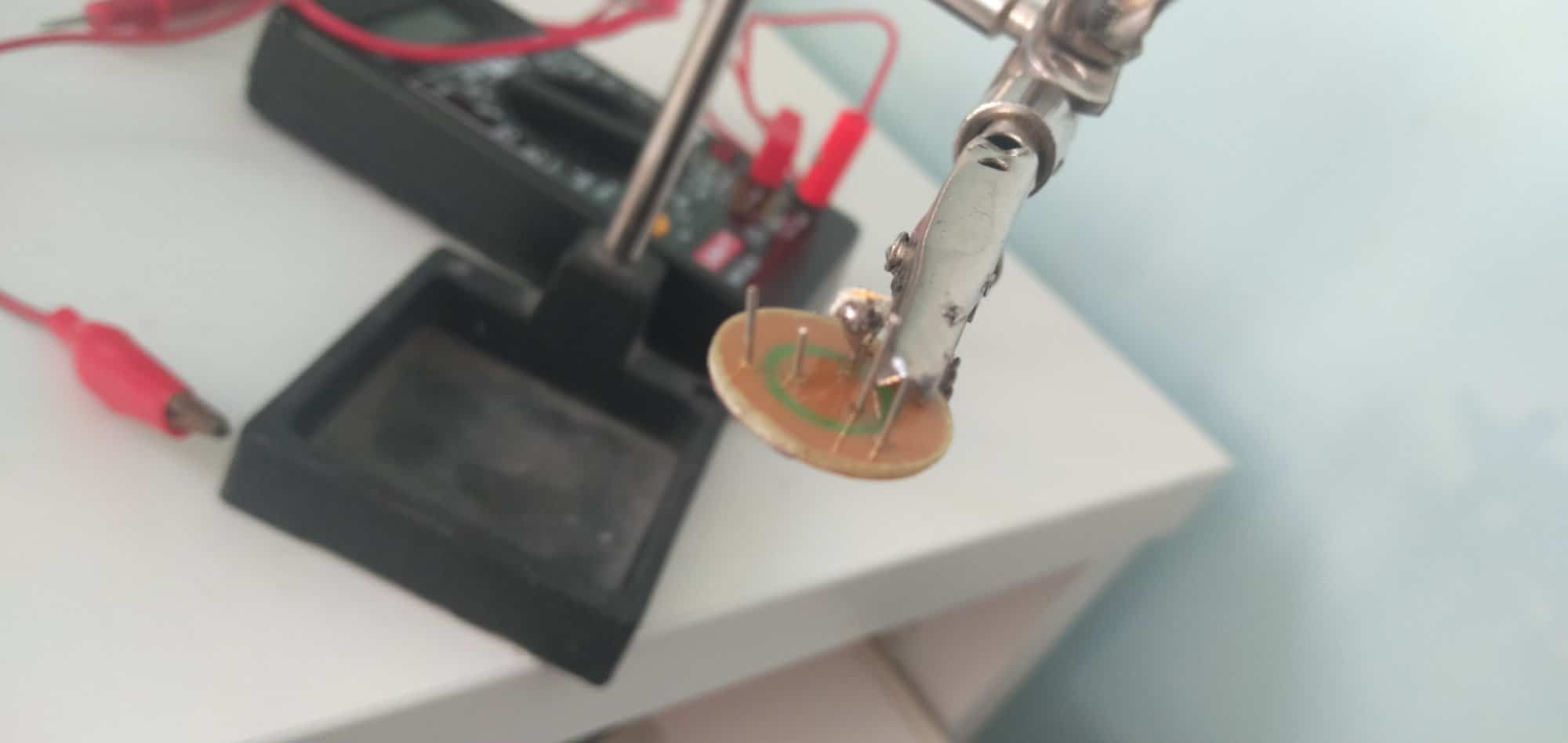

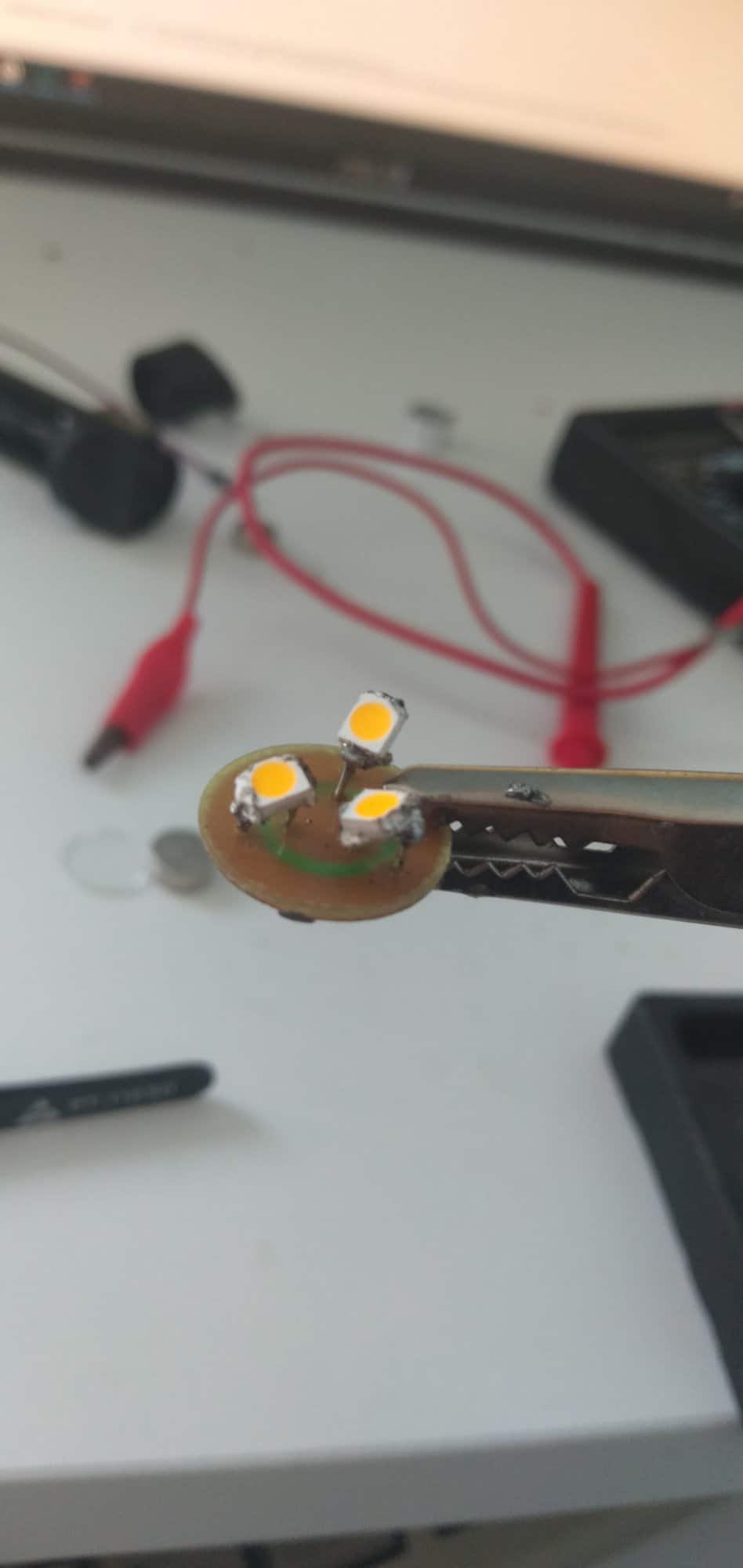

IMG20190403164633.thumb.jpg.f7c5d78f5dce9441b209d06ee68fa229.jpgIMG20190403173730.thumb.jpg.92a2f18e08e1db154aba1ed96c19c160.jpgIMG20190403174507.thumb.jpg.482ca41a79d30feb27ec8c73fbcb87b3.jpg

Po sprawdzeniu, czy wszystko działa, całą latarkę zmontowałem z powrotem. Prezentuje się ona następująco:

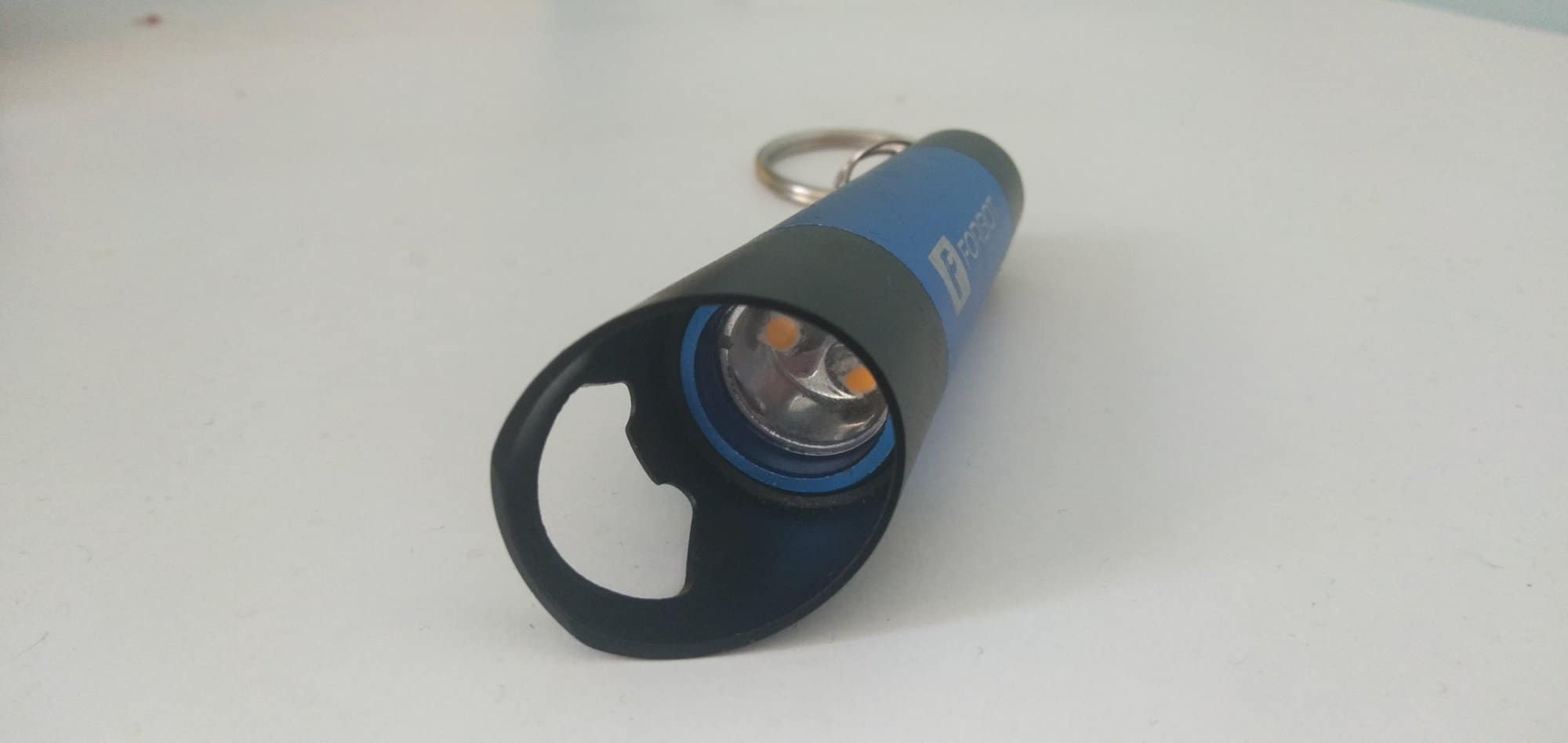

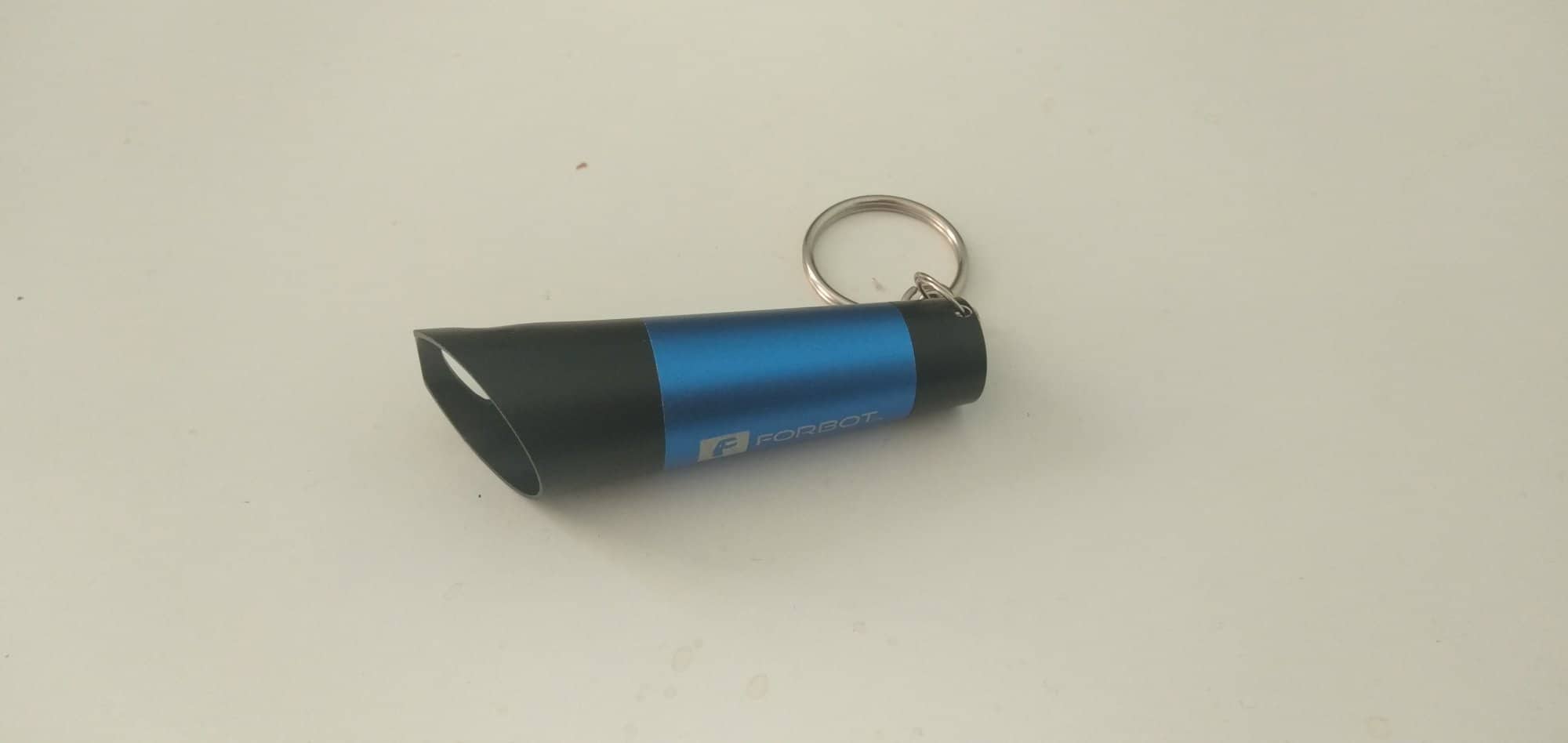

IMG20190403175259.thumb.jpg.42515c76bd5abc7b54453078ab013328.jpgIMG20190403163743.thumb.jpg.421ff055ccdca4776f3f98e137e24626.jpg

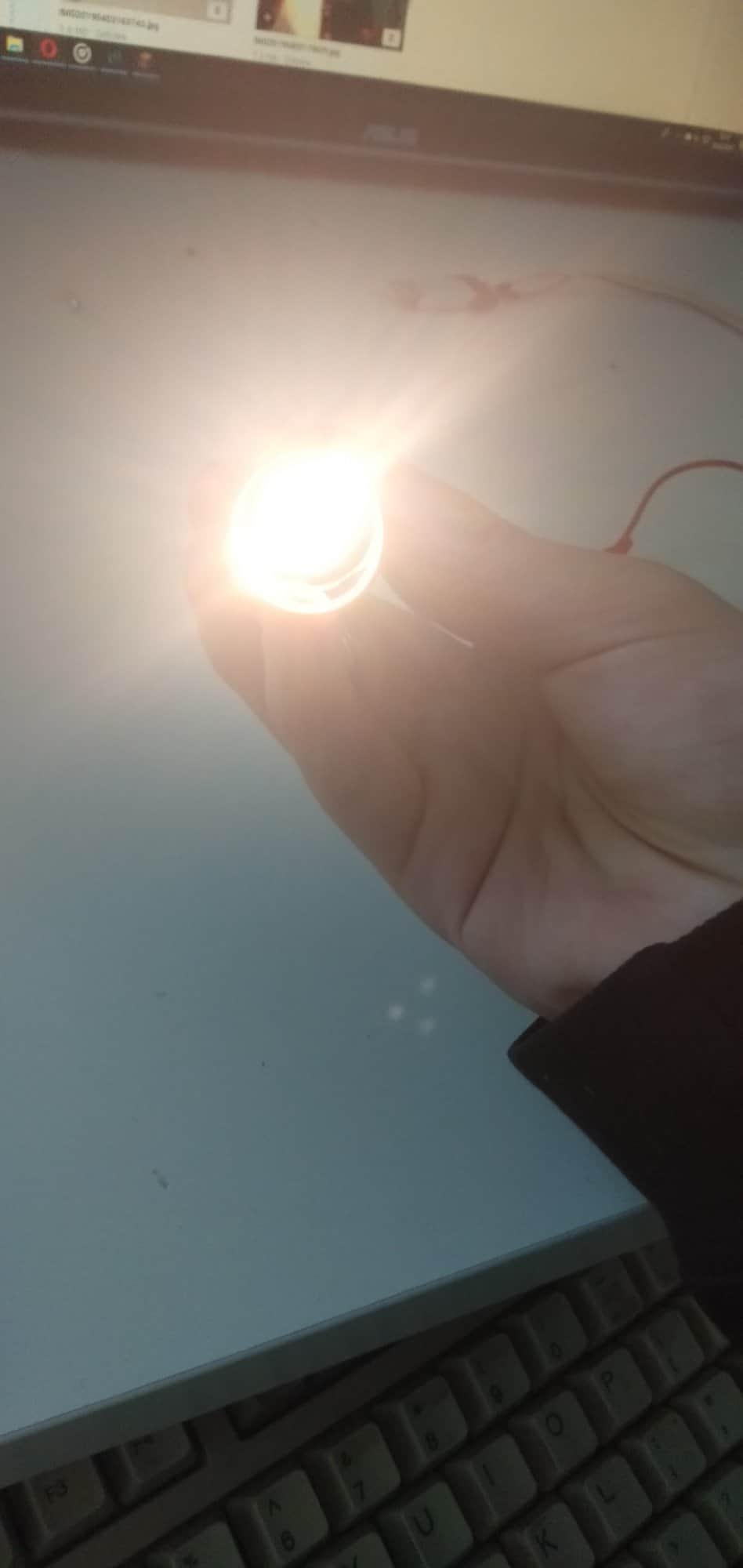

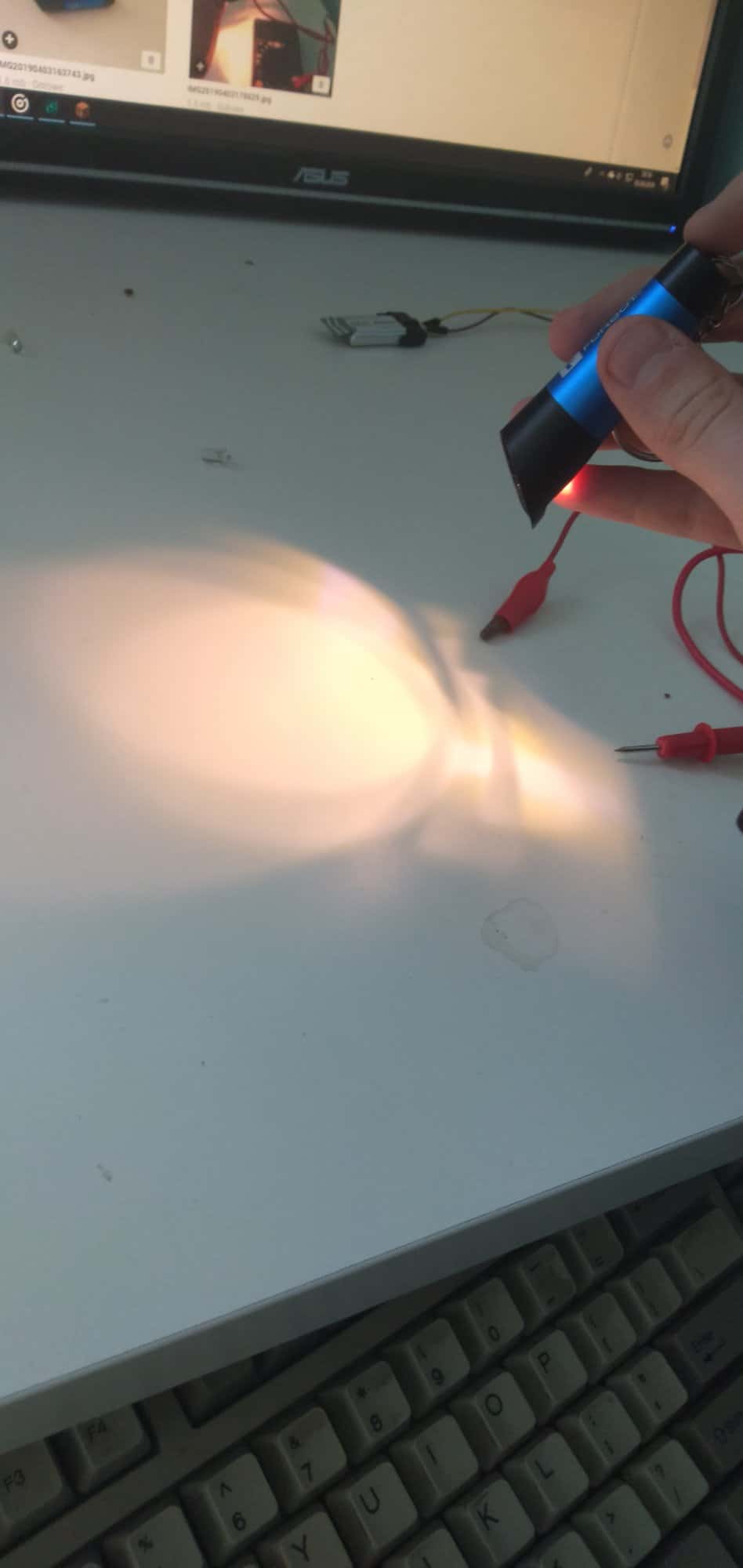

A efekty pracy są takie: (wyraźnie widać, że są 3 źródła światła)

IMG20190403181646.thumb.jpg.f0d4b46637a60ac7c7099ae324358abc.jpgIMG20190403181653.thumb.jpg.6ee6faa4f0368c3960e7c7f2dfd0b428.jpg

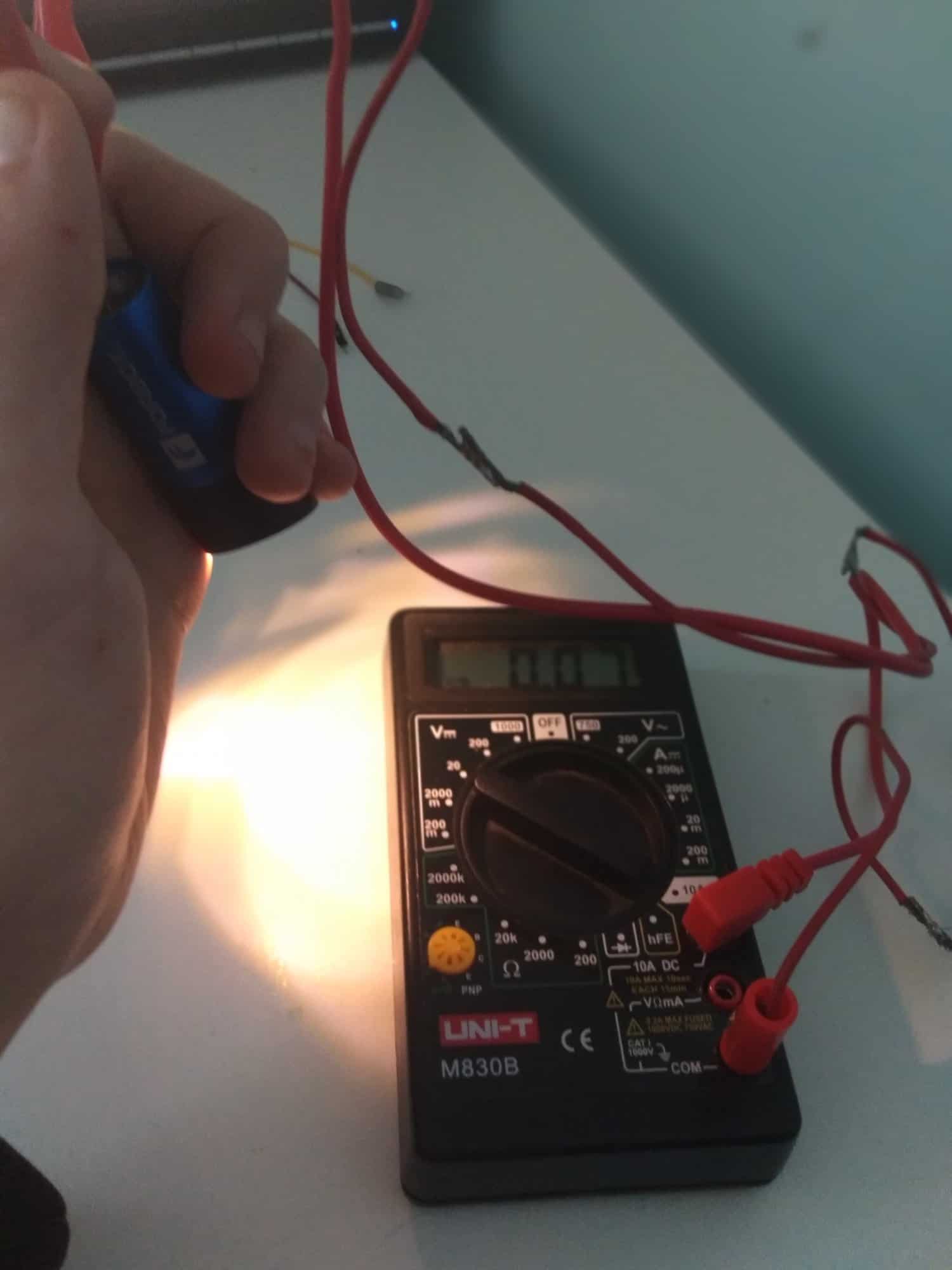

Po zmierzeniu prądu, okazało się, że wynosi on ok. 70mA - czyli mniejszy w stosunku do poprzednich diod. Jedynym problemem jest jednak wydzielane ciepło, którego trochę jest, więc szacuję że latarka podziała ok. 1 godzinę bez przerwy (no chyba że się cyna roztopi)


 W przyszłości na pewno dorzucę do środka attiny i małego liposa - może nawet coś dodrukuję i będę miał regulowaną soczewkę. Ale to już po egzaminach 😉 Projekt jest na takim poziomie że się nie ośmielam publikować go w normalnym dziale DIY. Jest on bardziej "ciekawostką", ile rzeczy można napisać o najprostszej latarce 🙂

Pozdrawiam, Leon :3
