Lampa UV do paznokci


malpiszon

Pomocna odpowiedź

Pomysł zrodził się kilka miesięcy temu, gdy zbliżały się święta i trzeba było zastanowić się nad prezentami. Jako, że dziewczyny lubią malować paznokcie to postanowiłem obdarować moją dziewczynę lampą do paznokci. Ale jaki byłby ze mnie majsterkowicz, gdybym kupił gotową w sklepie?


Przygotowanie

Zabrałem się do pracy. Na początku zrobiłem research o lampach. Trzeba było odpowiedzieć sobie na kilka pytań:

  • Jakie światło jest najlepsze do utwardzania lakieru?
  • Jaka średnio moc maja podobne lampy?
  • Jakie posiadają cechy charakterystyczne, funkcjonalności?

Dowiedziałem się, ze moc 30-48W oraz światło UV* są najlepsze do utwardzania lakieru. Większość lamp posiada wyświetlacz, kilka przycisków oraz czujnik i odbiornik podczerwieni do wykrywania, czy ktoś włożył dłoń.

Co do typu światła w lamie są podzielone opinie. Ogólnie rzecz biorąc na rynku można znaleźć 3 rodzaje lamp: ze świtałem UV, białym zimnym oraz hybrydy, czyli połączenie tych obu. Teraz pytanie który rodzaj jest najlepszy? Niestety nie da się tak prosto na to odpowiedzieć. Nie jestem ekspertem w tej dziedzinie, ale z tego co przeczytałem to UV (mówię tutaj o typie A [315–400 nm], czyli tym jeszcze widzialnym, które użyłem w moim projekcie i te które stosuje się na ogól w lampach UV) ogólnie utwardzi każdy lakier, ale zajmuje to trochę czasu. Natomiast LED o barwie "biały zimny" nie utwardzi już każdego lakieru tylko te przeznaczone do tego typu lamp. Ma też swoje plusy. Utwardzanie lakieru trwa szybciej oraz nie oślepia tak mocno jak UV. Co do szkodliwości nie będę tutaj nic pisał, bo nigdzie nie znalazłem jednoznacznej, fachowej opinii..

Poza wyglądem lampy już nic nadzwyczajnego nie mają. Można zadbać np.: o to, aby światło wewnątrz się dobrze rozpraszało.

Naszkicowałem schemat blokowy lampy, wypisałem wymagania i wszystkie pomysły.

Lista potrzebnych elementów, wraz z cenami:

Praca

Zacząłem oczywiście od wykonania prototypu. Wykorzystałem MSB dla Atmega16 oraz mój moduł wyświetlacza siedmio-segmentowego, resztę elementów umieściłem na płytce stykowej.

Elektronika

Sercem układu jest Atmega16 i wybrałem ją nie przypadkowo. Potrzebowałem mikrokontroler z dużą ilością wyjść, aby móc podłączyć wyświetlacz LED oraz przyciski. Dało się oczywiście wykonać to na mikrokontrolerze o mniejszej liczbie wyprowadzeń. Przyciski można podłączyć pod jeden pin ADC, a wyświetlacz LED siedmioprocentowy przez konwerter na magistrale I2C, ale dysponowałem już gotowymi rozwiązaniami, które przekonały mnie do takiego rozwiązania. Nie wykorzystuje tutaj biblioteki Arduino z tego samego powodu co wyżej.

Układ jest zasilany 12V, niestety zasilacz się nie zmieścił już w środku wiec trzeba doprowadzić zasilanie zewnętrznie. Wydajność zasilacza powinna wynosić, co najmniej 1A, gdyż same LED używają prawie tyle.

Postanowiłem podzielić elektronikę na dwie części: płytę główną oraz części odpowiedzialna za interakcje z użytkownikiem, czyli wyświetlacz oraz przyciski. Postąpiłem tak z dwóch powodów. Pierwszy to zasada dziel i zwyciężaj, dzięki której oddzielając wyświetlacz oraz przyciski, płyta główna stała się mniej skomplikowała, co oznacza, że występuje mniejsze prawdopodobieństwo fakapu. Drugą przyczyną był problem ze zamieszczeniem całego układu w jednym miejscu w obudowie.

Moduł wyświetlacza

W tym module znajdują się jedynie przyciski, wyświetlacz siedmio-segmentowy LED oraz kilka rezystorów i gniazd połączeniowych. Zadaniem tego układu jest wyświetlanie czasu oraz informowanie mikrokontrolera o wciśniętym przycisku. Moduł jest na tyle prosty, że nie będę tutaj się rozpisywał. Dodam tylko tyle, że w przyszłości planuję przenieść całą część odpowiedzialną za sterowanie wyświetlaczem właśnie w to miejsce, więc wtedy będzie można napisać coś więcej.

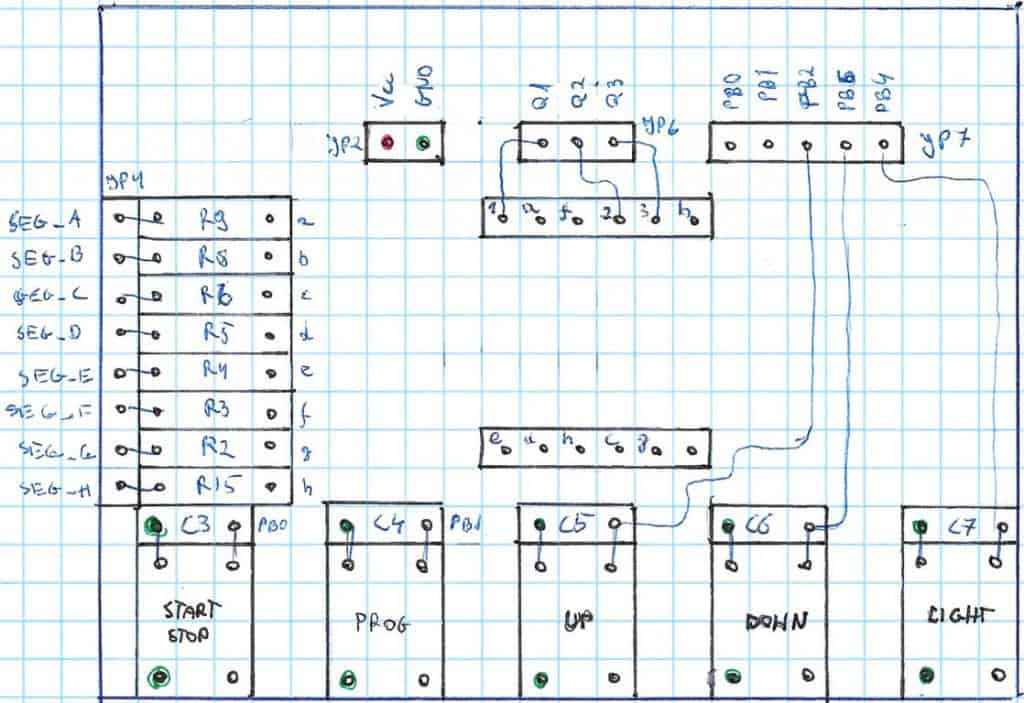

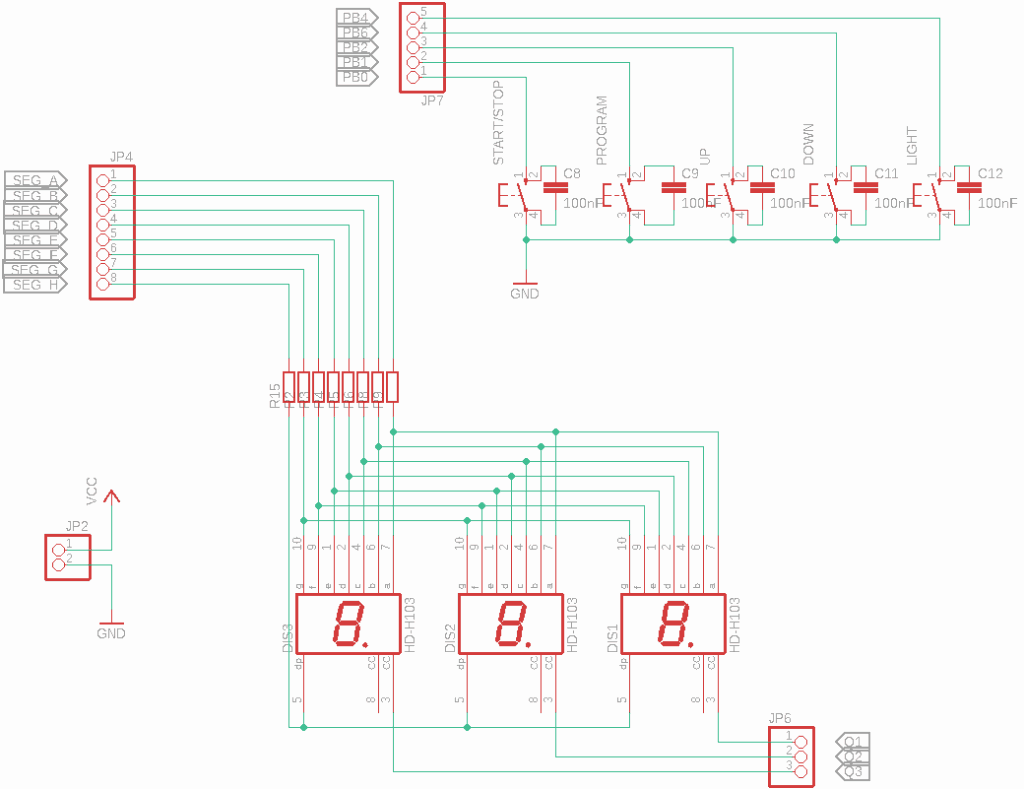

Schemat plytki PCB:

schema-switches-1024x789.png switches-board-pcb-min-1024x703.jpg

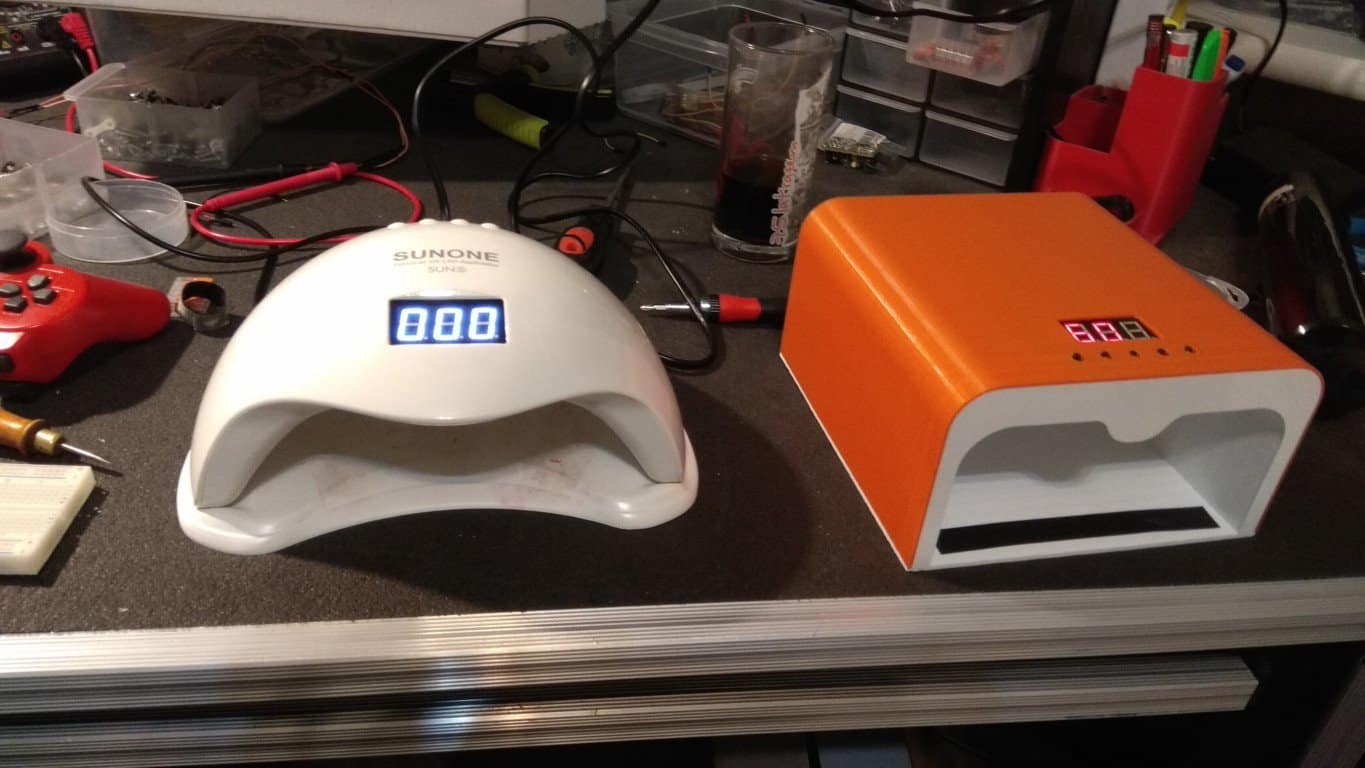

Tak się prezentuje gotowy moduł:


Płyta główna

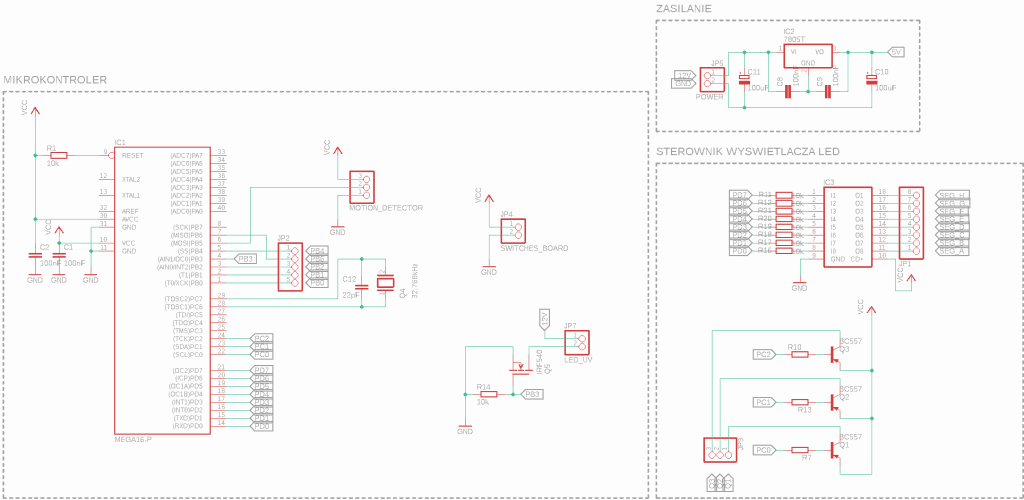

Jak już wspominałem, sercem układu jest Atmega16 i znajduję się ona na płycie głównej razem z elementami potrzebnymi do jej funkcjonowania. Umieściłem tutaj również stabilizator, który redukuje napięcie z 12V do 5V. Wszytko, co jest z niego zasilane nie zużywa na tyle dużo prądu, aby potrzeba było użycia radiatora. Dla pewności można LM7805 zastąpić jakimś innym, bardziej wydajnym układem np.: przetwornicą impulsową LM2576, która ma znacznie większy współczynnik sprawności.

Umieściłem tutaj część układu sterującego wyświetlaczem siedmiosegmentowy, czyli ULN2803 wraz z rezystorami i trzema tranzystorami bipolarnymi (dokładny opis rozwiązania jest tutaj), ponieważ nie zmieścił się on na drugiej płytce. Sterowanie LED odbywa się poprzez tranzystor MOSFET. Początkowo chciałem każdy segment diod (3 LED połączone szeregowo) sterować osobnym tranzystorem, aby uniknąć przegrzania się pojedynczego, ale w trakcie realizacji projektu stwierdziłem, że nie ma to sensu. Zajmowało tylko wolne porty w mikrokontrolerze oraz komplikowało logikę sterowania (w oprogramowaniu), a MOSFET'y prawie w ogóle się nie grzały.

Projekt 3D

Od samego początku istotnym elementem tego projektu był projekt obudowy w 3D. O ile część elektroniczna i research był proste to tutaj poziom się komplikował. Zdecydowanie jest to jeden z najbardziej zaawansowanych modeli 3D, jaki tworzyłem, wiec nie jest pozbawiony kilku wad, ale za to jest sukcesywnie i powoli modernizowany, co widać po rosnącej w górę wersji projektu.

Na początku lampa miała mieć kształt ćwiartki kuli z wydłużonym tyłem, ale okazało się to dość niepraktyczne i zbyt skomplikowane, wiec szybko zmieniłem koncepcje. Ostateczny kształt, jaki wybrałem to prostokąt z zaokrąglonymi krawędziami.

Przed rozpoczęciem projektowania trzeba ustalić wymiary lampy wewnątrz oraz na zewnątrz. W środku musi mieścić się ręka, a zarazem lampa nie może być za duża, aby była poręczna. Pomiarami wzorowałem się głównie na gotowych rozwiązaniach,, z tym że naniosłem swoje poprawki, co do grubości ścianek oraz tyłu, niestety kosztem rozmiarów powierzchni w środku. Musiałem gdzieś zmieścić układ elektroniczny oraz LED'y, a, że całość się grzeje to również potrzebna jest przestrzeń, aby ciepło mogło być odprowadzane.

Kolejnym etapem, było podzielenie całości na dwie części, aby był łatwy dostęp do "wnętrzności" lampy. W rozsądny sposób trzeba było poprowadzić linię cięcia dbając o to, aby dało się to wydrukować (czyli jak najmniej poziomych krawędzi) oraz potem łatwo zmontować w jedno.

Trzeba jeszcze wykombinować, w jaki sposób łączyć te dwa elementy razem?. W głowie miałem dwa rozwiązania, śrubki albo zatrzaski. Wybrałem to pierwsze, gdyż projektowanie zatrzasków może być zbyt skomplikowane. W kilku miejscach umieściłem elementy, w które wkręca się śrubę/wkręt oraz dziury na dole. Jest jeszcze jedno miejsce, w którym te dwa elementy się łączą, ale rozwinę to w cześć montażu modułu wyświetlacza.

Teraz pozostało już porozkładać elementy wewnątrz takie jak: LED'y, płyta główna, czujnik ruchu, moduł wyświetlacza z przyciskami, złącze zasilania oraz switch do włączania i wyłączania lampy. Płyta główna została umieszczona na ściance tylnej i przykręcona na dystansach do niej. Naprzeciwko niej znajduję się switch oraz gniazdo zasilania 12V. LED'y znajdują się oczywiście u góry lampy, ale ich rozstaw nie jest przypadkowy. Raz, że są rozłożone symetrycznie to dwa musiały zostać umieszczone w odpowiednich pozycjach, aby starczyło miejsca na moduł wyświetlacza. Jedno nie mogło być nad drugim, gdyż po przyklejeniu radiatorów na LED'y nie było już wystarczająco miejsca na umieszczenie nad nimi niczego.

Na końcu została jak się okazało najtrudniejsza część, czyli montaż modułu wyświetlacza z przyciskami. Trzeba było poczekać, aż zostanie on zlutowany, aby można było dokonać dokładnych pomiarów, gdyż te teoretyczne miały za duży błąd.

Poza rozmieszczeniem dziur na przyciski musiałem w odpowiednim miejscu i dokładnym wymiarze (z bardzo małym marginesem błędu) umieścić otwór na wyświetlacz. Dlaczego był potrzebny tak mały margines błędu? Ponieważ, jeśli wyświetlacz by był przesunięty o milimetr albo mniej w którąś stronę, to nie pokrywałyby się otwory na przyciski i nie dałoby się ich wciskać. Odstęp płytki od górnej części, również musiał być dokładnie obliczony, żeby przyciski nie wystawały zbyt dużo, ale zarazem nie chowały się w obudowie i wyświetlacz mieścił się idealnie w otworze nie wychodząc poza płaszczyznę zewnętrzną. W tym momencie wpadłem na pomysł, że można umieścić tutaj, dodatkowe mocowanie całości. Stworzyło to drobne problemy, ale koniec końców udało się to wykonać i całość trzyma się solidnie. Projekt obudowy można zobaczyć tutaj, a pliki stl dostępne są w repozytorium projektu. Poniżej zdjęcia wydruku:

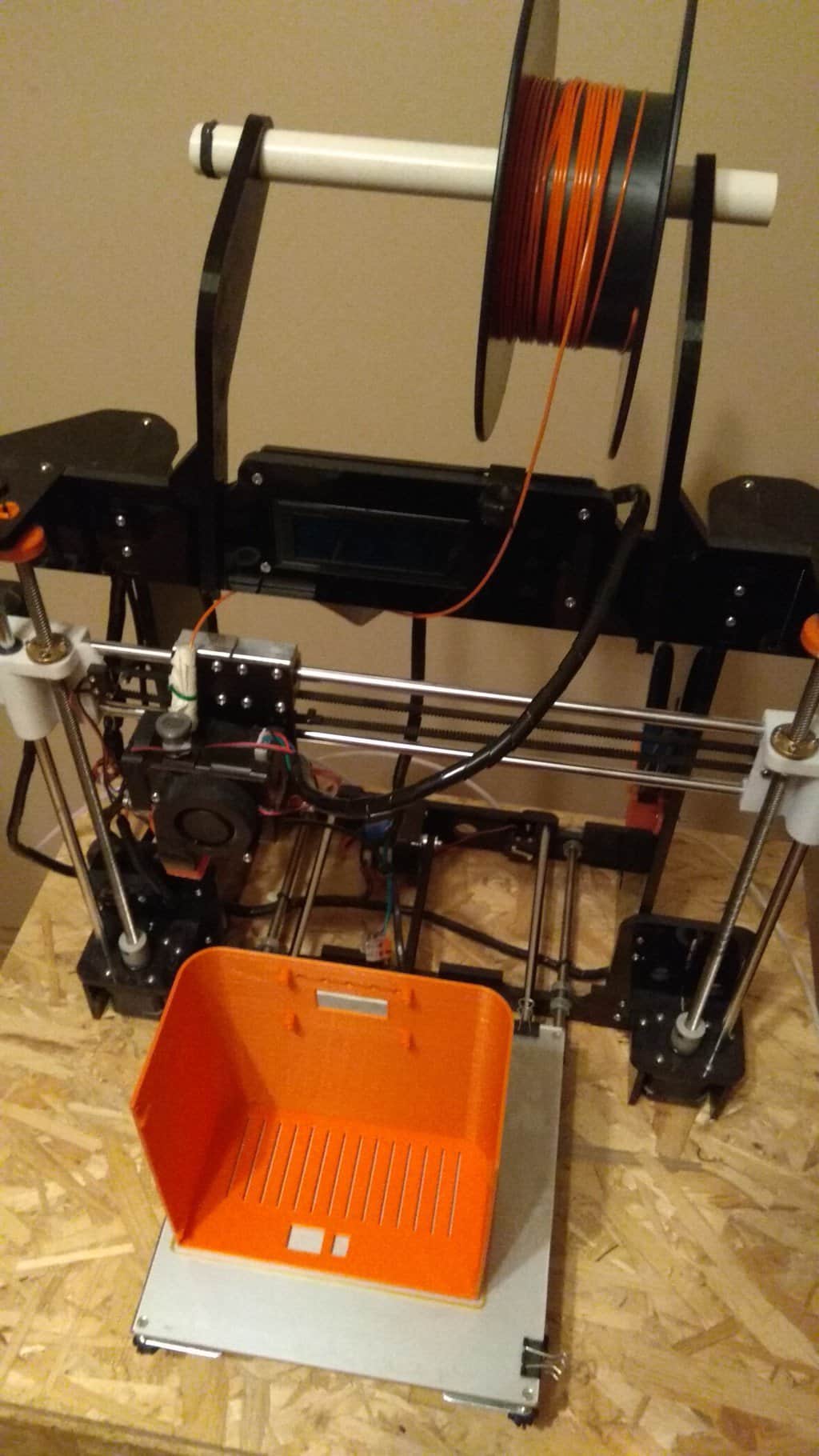

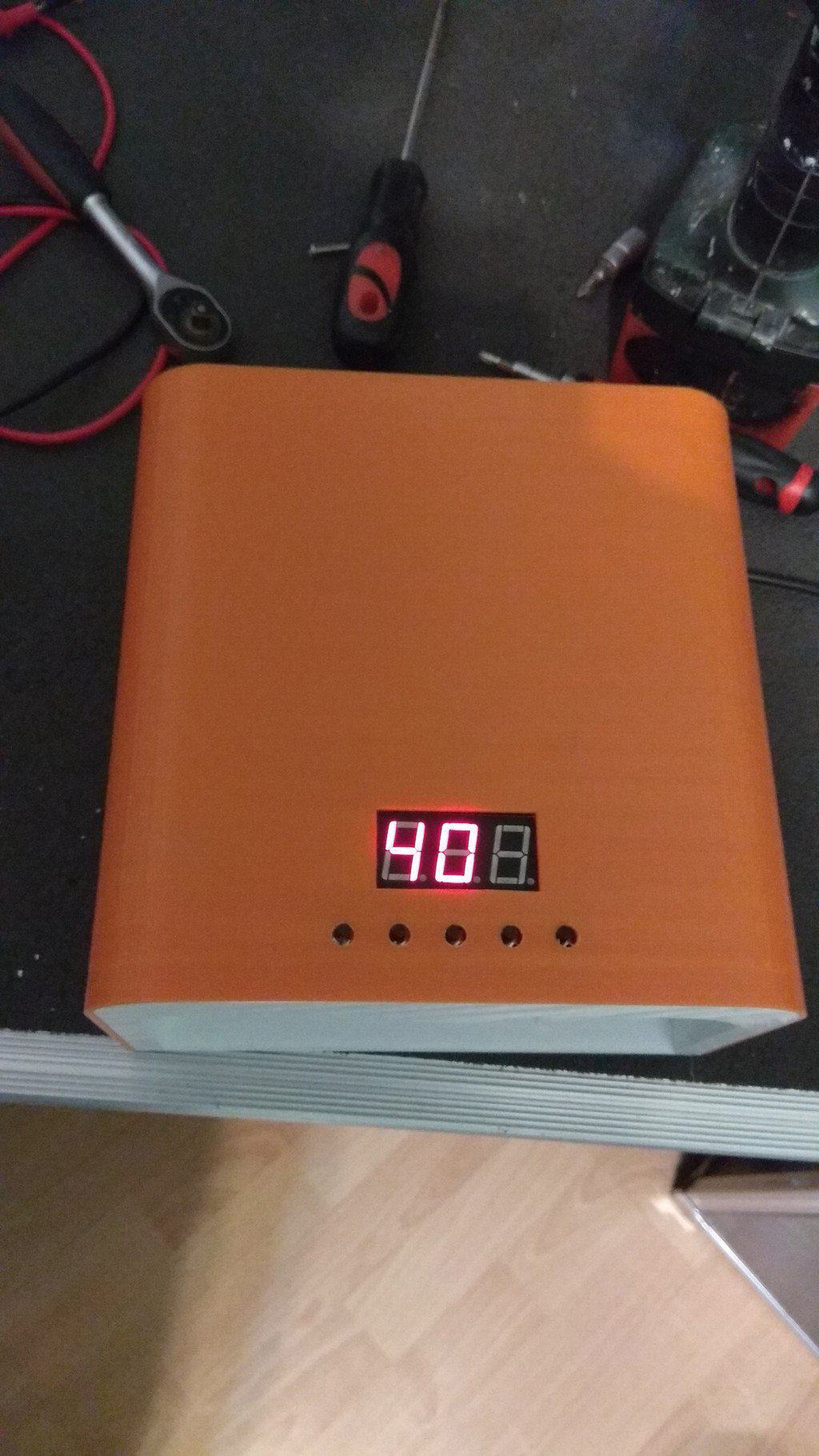

IMG_20181225_231707-min.jpg IMG_20190103_210001-min.jpg

Kolor wydruku wewnętrznej części nie jest przypadkowy. Wybrałem biały, aby światło w środku dobrze się rozpraszało. Niestety efekt był na tyle dobry, że aż oślepiało, więc musiałem na samym spodzie przykleić czarną podkładkę. Mimo tego myślę, że warto zostać przy tym kolorze, ponieważ jeśli zmienimy rodzaj świtała z LED UV na zwykłe LED to może się okazać, że dzięki kolorowi białemu zredukujemy moc lampy, a co za tym idzie diody będą się mniej nagrzewać i zwiększą swoją żywotność.

Montaż całości

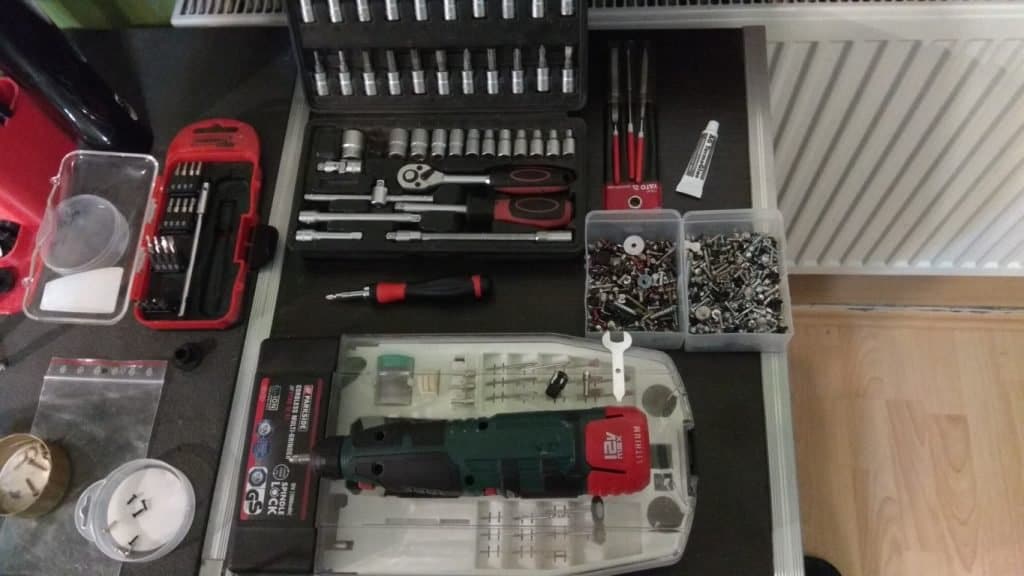

Krok po kroku jak całość zmontować + zdjęcia które zrobiłem. Zacznijmy od przygotowania potrzebnych narzędzi do montażu:

  • Klej na gorąco - do montażu LED
  • Klej termoprzewodzący - do montażu radiatorów dla LED
  • 8 szt. małych śrub lub wkrętów
  • 4 sztuki M3 o długości 12mm
  • Wiertło 3.5mm do powiększenia dziur na płytce

Jeśli już wszystko skompletowaliśmy to możemy zabrać się do składania. Zaczynamy od przymierzenia i wkręcenia układu z wyświetlaczem. Musimy ustawić go na miejscu, aby otwory się pokrywały. Składamy dwie części obudowy razem i wkręcamy śrubki M3. Ma to na celu wyrobienie otworów, aby montaż całości z zamontowanymi LED'ami i resztą podzespołów przebiegł bez problemu. Możemy również otwory nagwintować gwintownikiem M3.

Po tym kroku przechodzimy do właściwego montażu. Pierwsze co robimy to lutujemy przewody do LED'ów i łączymy trzymając się mniej więcej tego schematu:

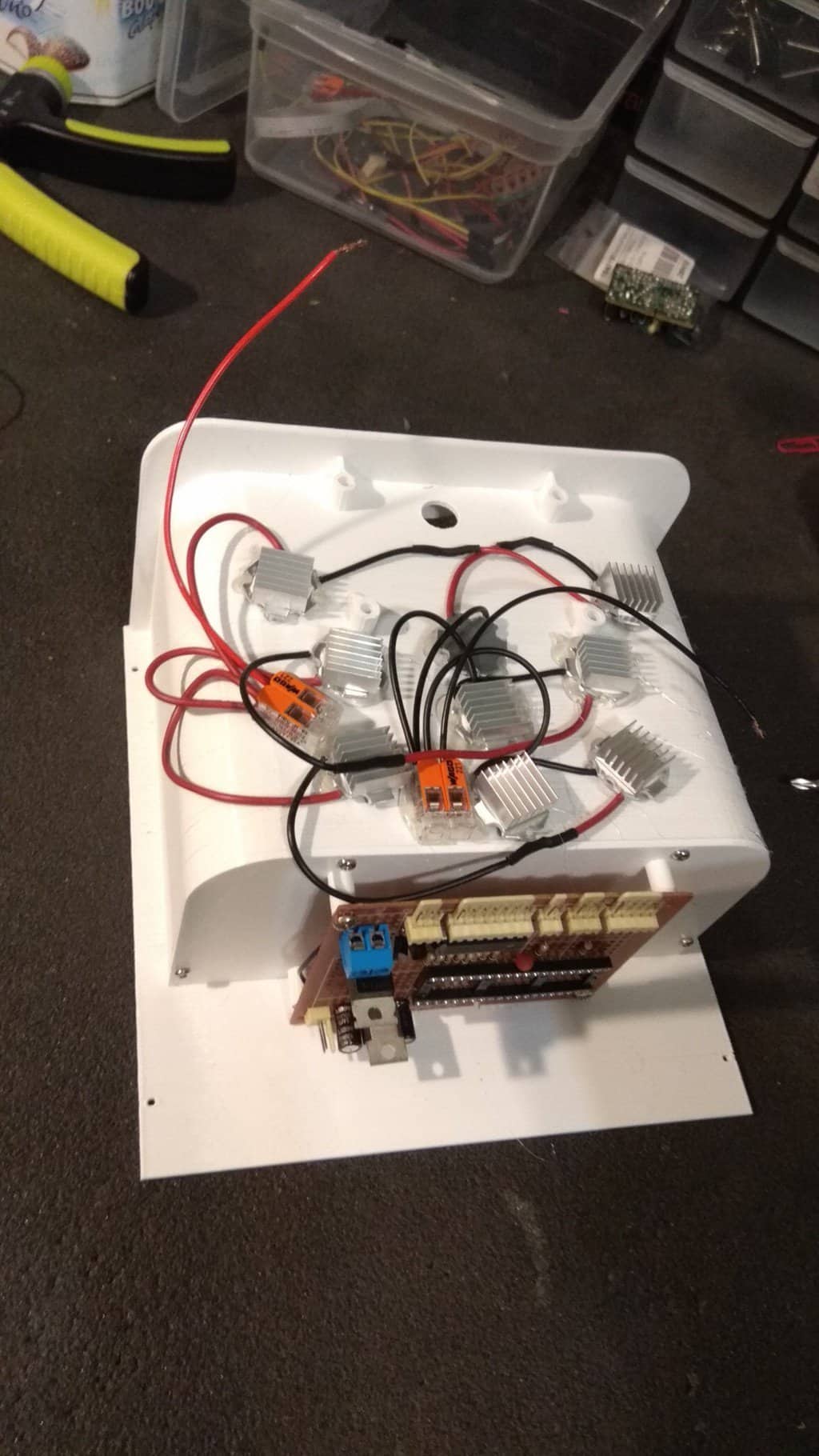

Na końcu powinno prezentować się to mniej więcej tak:

IMG_20190103_192248-min.jpg IMG_20181227_221330-min-1024x576.jpg

Teraz musimy przykleić radiatory do tylnych części LED'ów. Najpierw oczyszczamy całą powierzchnię z zanieczyszczeń. Możemy to zrobić zmywaczem do paznokci lub jakimś alkoholem (najlepiej izopropanolem). Sam przeszlifowałem jeszcze całość papierem ściernym gradacji od 1000 do 1500, ponieważ na moich radiatorach były małe ryski. !UWAGA! radiatory naklejamy na wszystkie diody, prócz nr 3, gdyż w tej wersji lampy zachodzi na nią moduł wyświetlacza.

Kolejnym etapem, będzie przytwierdzenie do zewnętrznej obudowy przełącznika oraz gniazda zasilania. O ile switch trzyma się bez problemu, bo jest na zatrzaski, to ze złączem zasilania będzie więcej problemu. Sam użyłem techniki spawania plastiku do przymocowania go, ale można równie dobrze użyć mocnego kleju.

Nastała chwila na podłączenie elektroniki. Zaczynamy od płyty głównej. Przymocowujemy ją do specjalnie dla niej zaprojektowanego elementu 3D i potem razem z tym wydrukiem na tył wewnętrznej części obudowy.

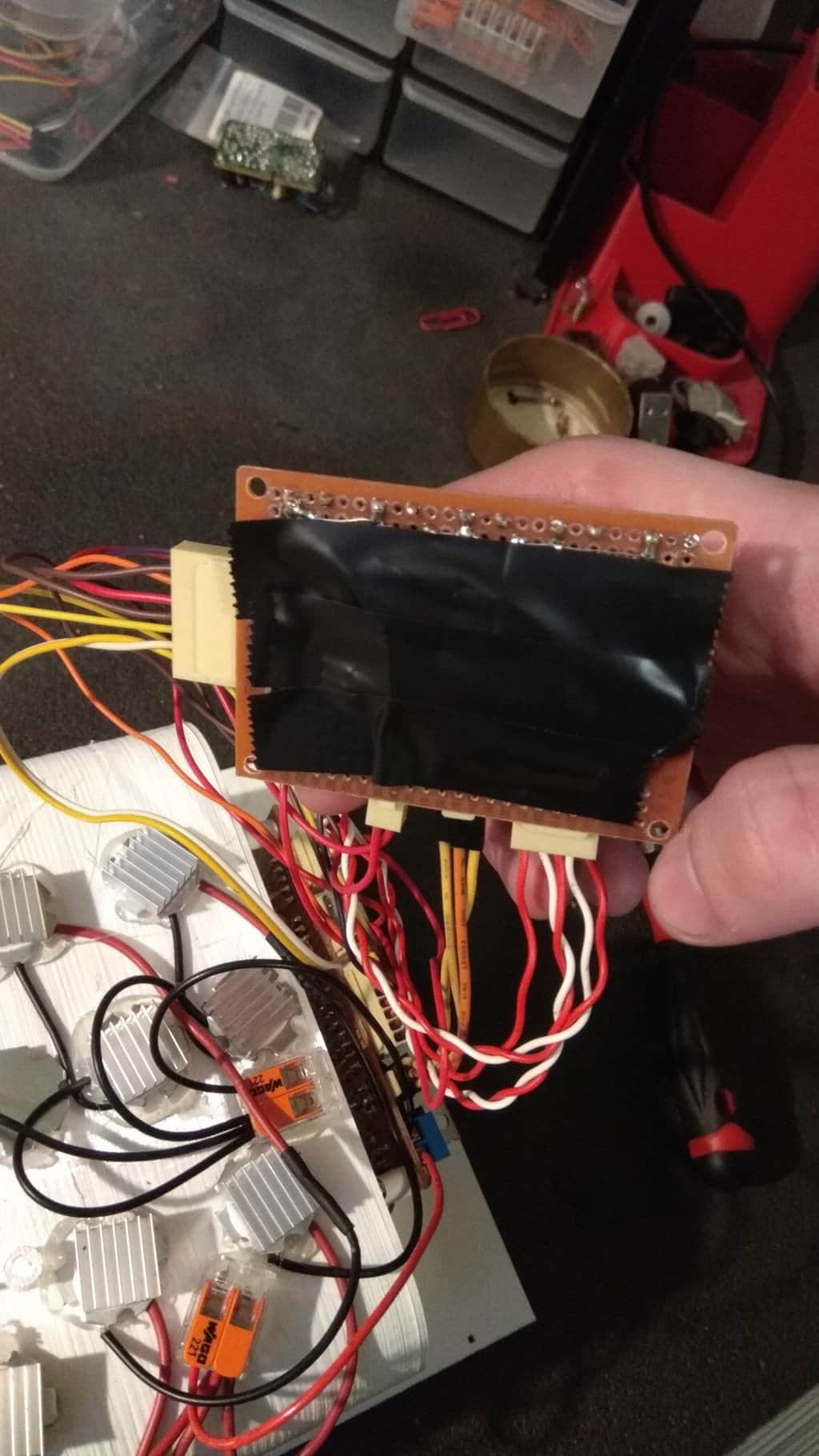

Jeśli całość się dobrze trzyma to możemy wziąć się za podłączenie przewodów oraz moduł z wyświetlaczem. Całość powinna prezentować się jak na zdjęciach poniżej:

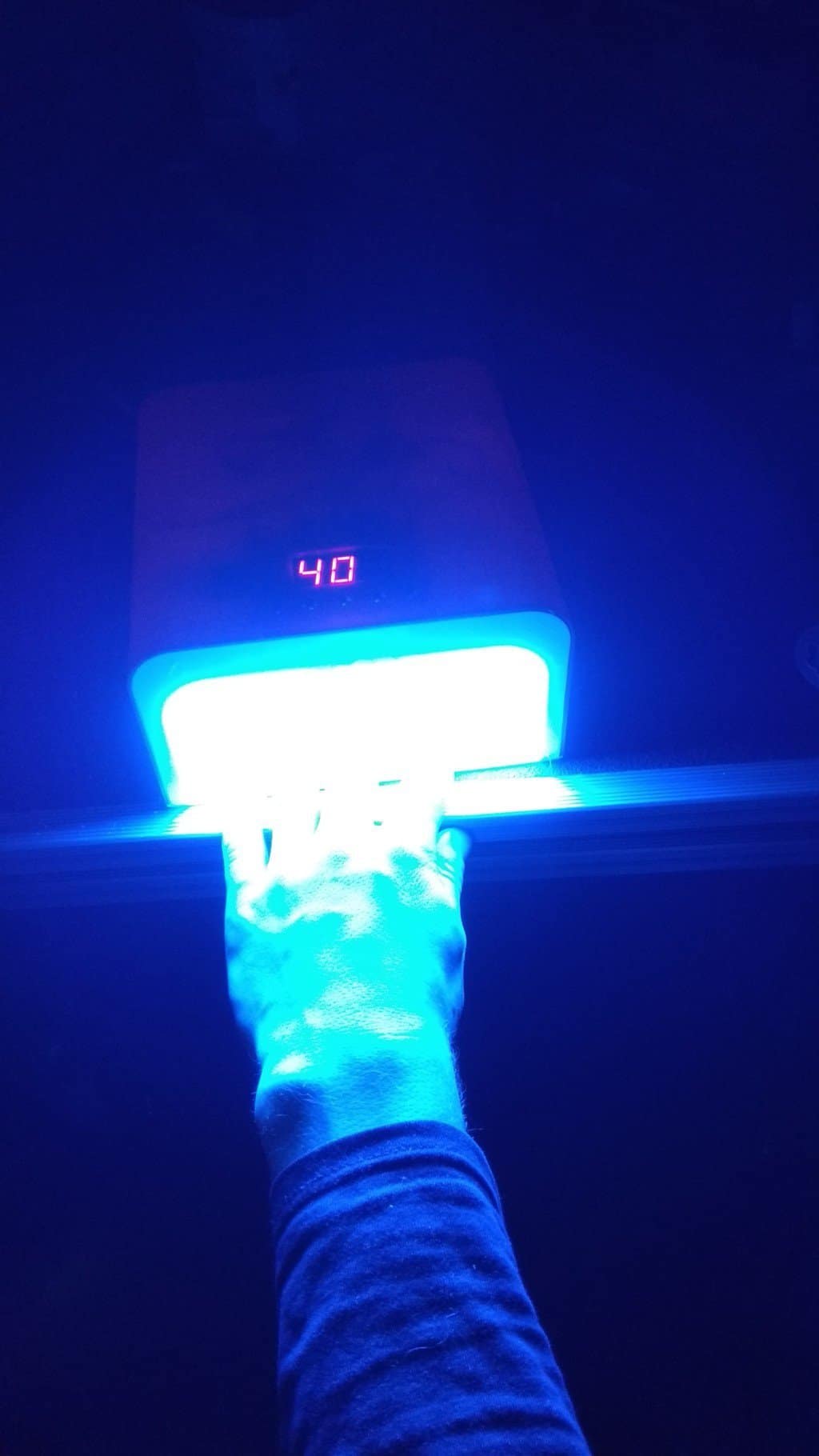

W tym momencie proponuje wykonać test, czy wszystko działa poprawnie i lampa świeci.

Jeśli wszystko pracuje jak trzeba to można zabrać się za skręcanie dwóch części razem. W tej wersji lampy nie jest to najprostsze, ponieważ trzeba dobrze wpasować moduł wyświetlacza z otworami do wkręcenia śruby, ale da się z tym uporać. Najważniejsze, aby złapać jeden otwór, wtedy już pójdzie z górki 😄 A teraz czas na efekt końcowy:


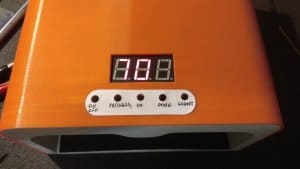

Podsumowanie

Całkowity kosz lampy wyniósł 80 zł. Wszystkie ceny są podane w nawiasach na liście zakupów u góry wpisu. Może nie jest to tanio, szczególnie że za niecałe dwa razy więcej dostaniemy taką lampę w sklepie, ale myślę, że jakość projektu i zabawa przy jego tworzeniu rekompensuje koszt lampy.

Projekt uważam za udany, gdyż przeszedł kilka testów praktycznych i sprawuje się bardzo dobrze. LED'y nie nagrzewają się aż tak bardzo, aby nie można było ich dotknąć. Jedynym minusem jest oślepiające światło UV. Zdecydowanie następnym razem jak będę robił/ulepszał lampę zastosuje tutaj LED'y o kolorze biały-zimny.

Pytania do wyjaśnienia:

  1. Jaka długość fali jest najlepsza do utwardzania lakierów hybrydowych?
  2. Jakie są różnice pomiędzy LED UV a LED białe zimne na tle utwardzania lakieru? (odpowiedź u góry wpisu)

Plany na przyszłość:

  1. Przerobienie sterowania wyświetlaczem siedmio-segmentowym na I2C oraz redukcja ilości przewodów łączących oba moduły. Wiąże się z tym również przeniesienie elementów sterowania wyświetlaczem z płyty głównej na moduł.
  2. Zamienić fotokomórkę na odbiornik i nadajnik podczerwieni.
  3. Zastosować inserty gwintowane do montażu wyświetlacza
  4. Ulepszyć projekt wydruku 3D o wzmocnienia obudowy, ponieważ w niektórych miejscach się wgniata, gdyż nie ma podparcia

Linki i źródła:
