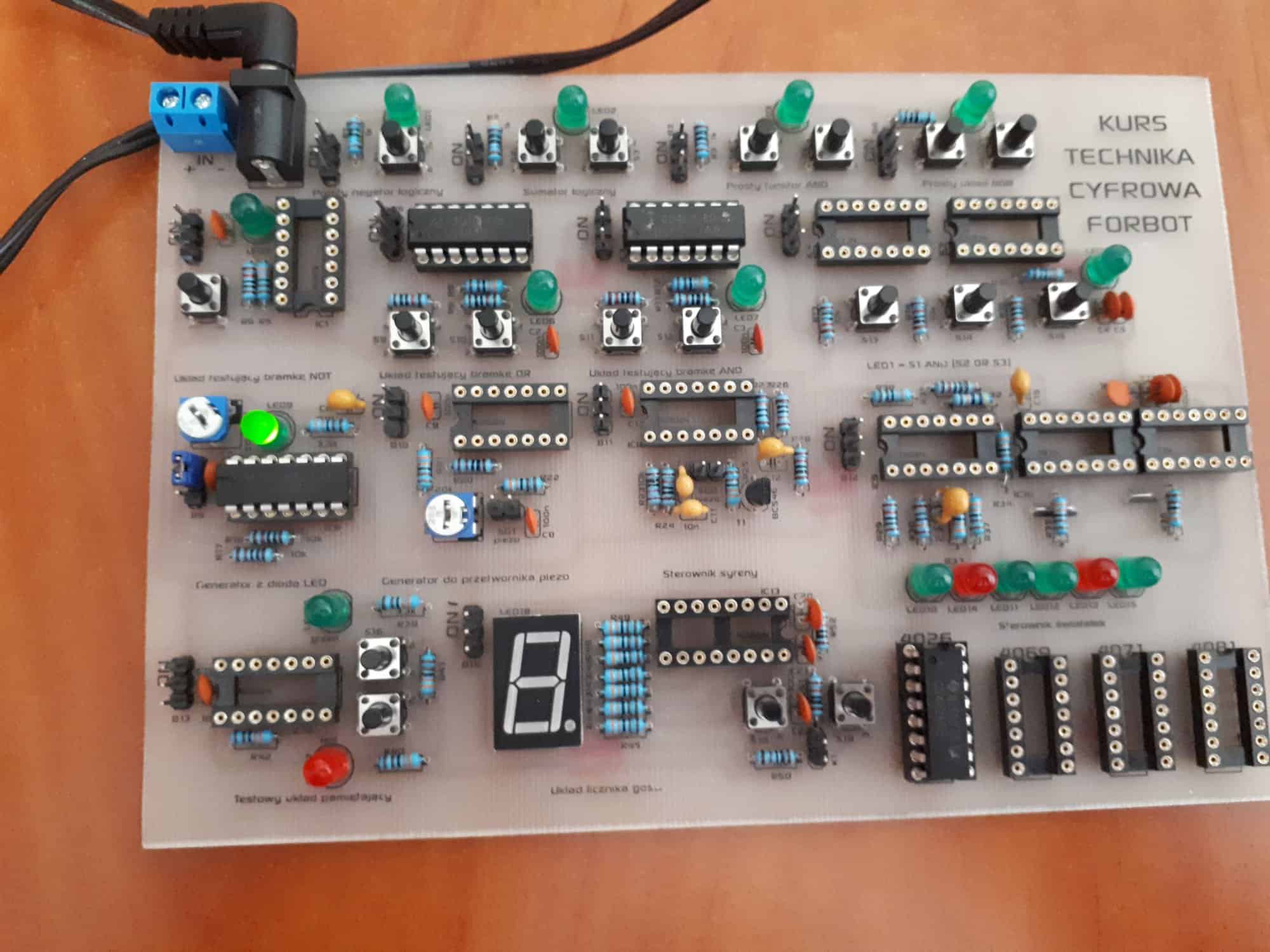

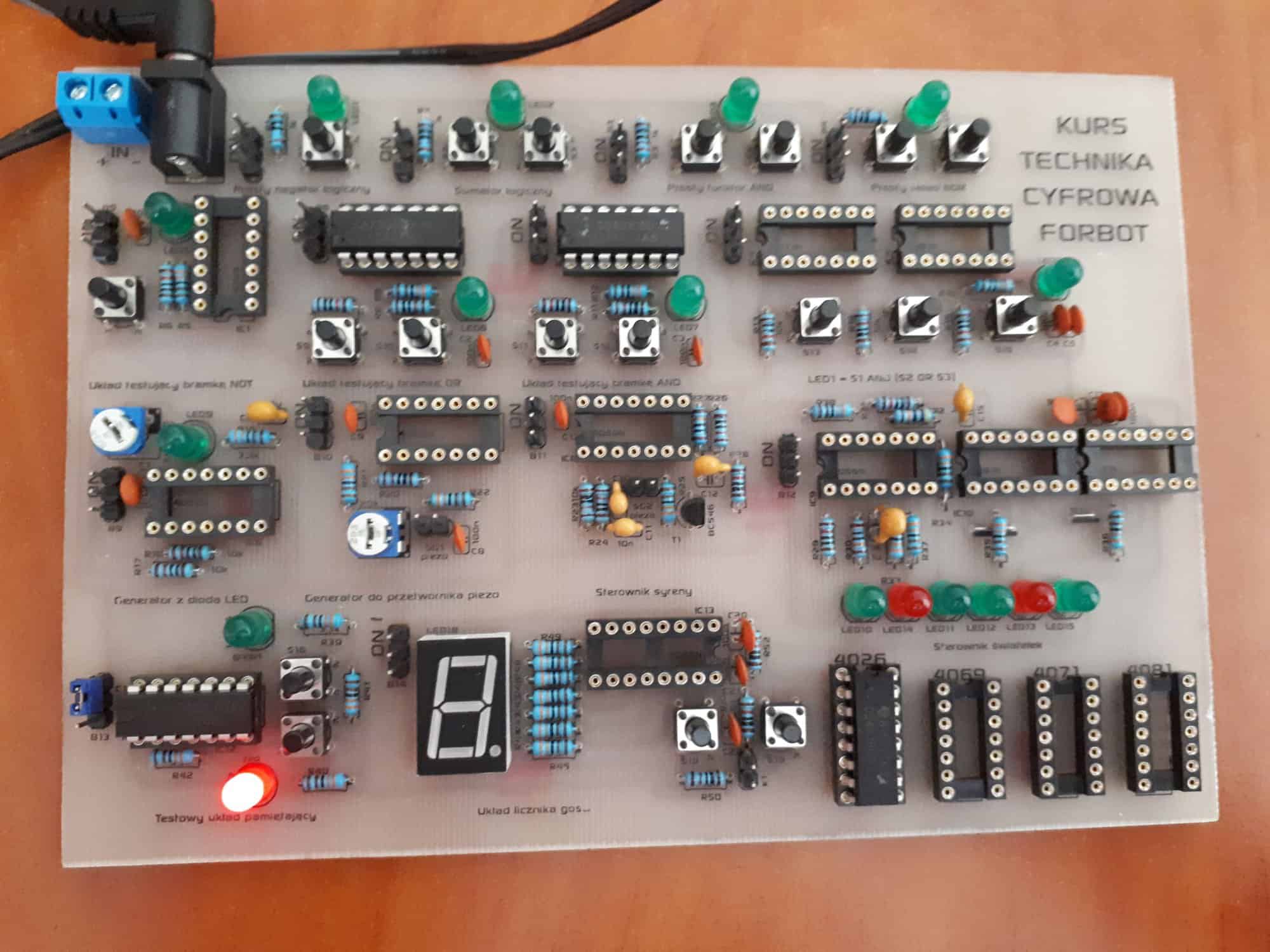

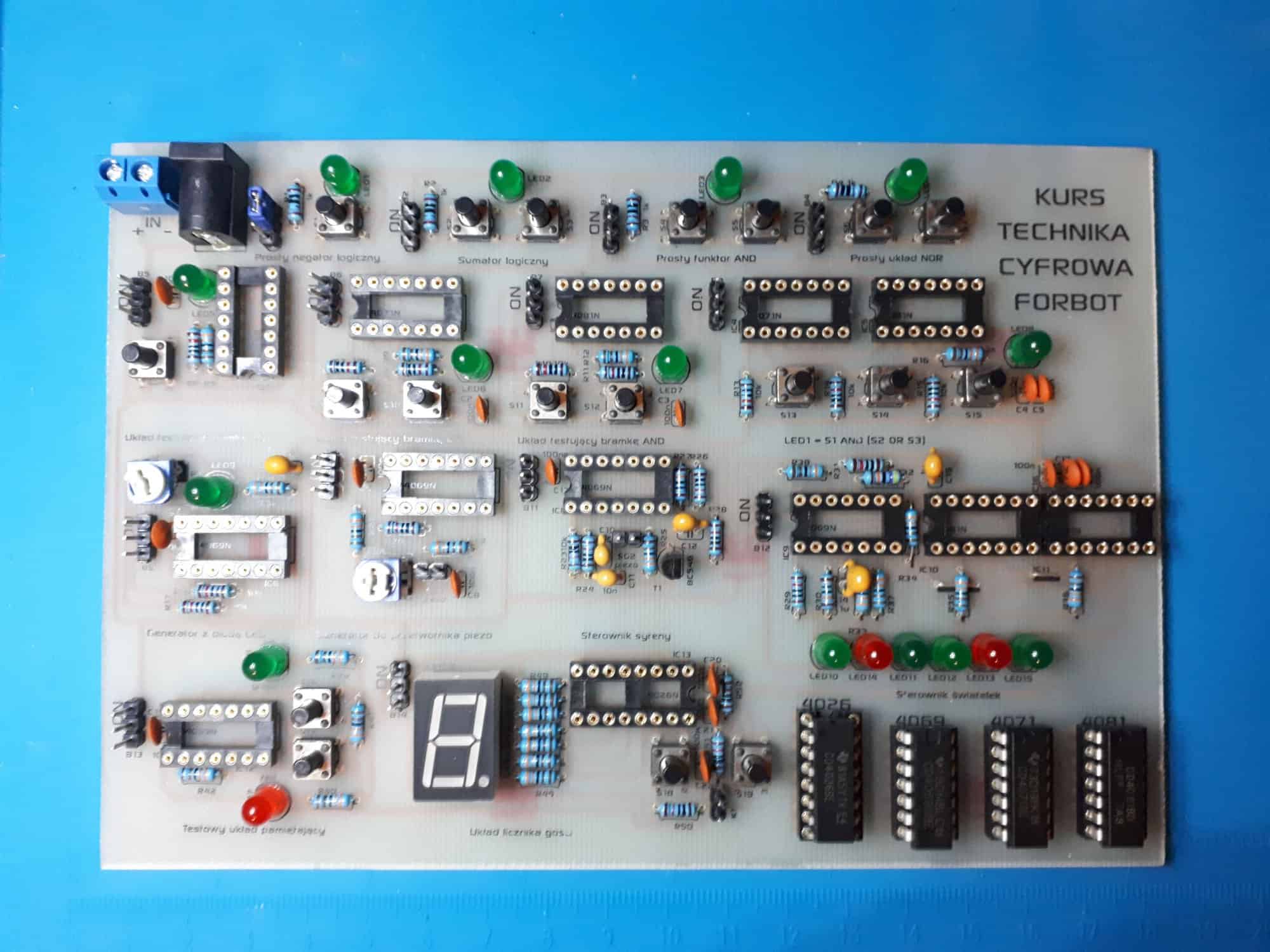

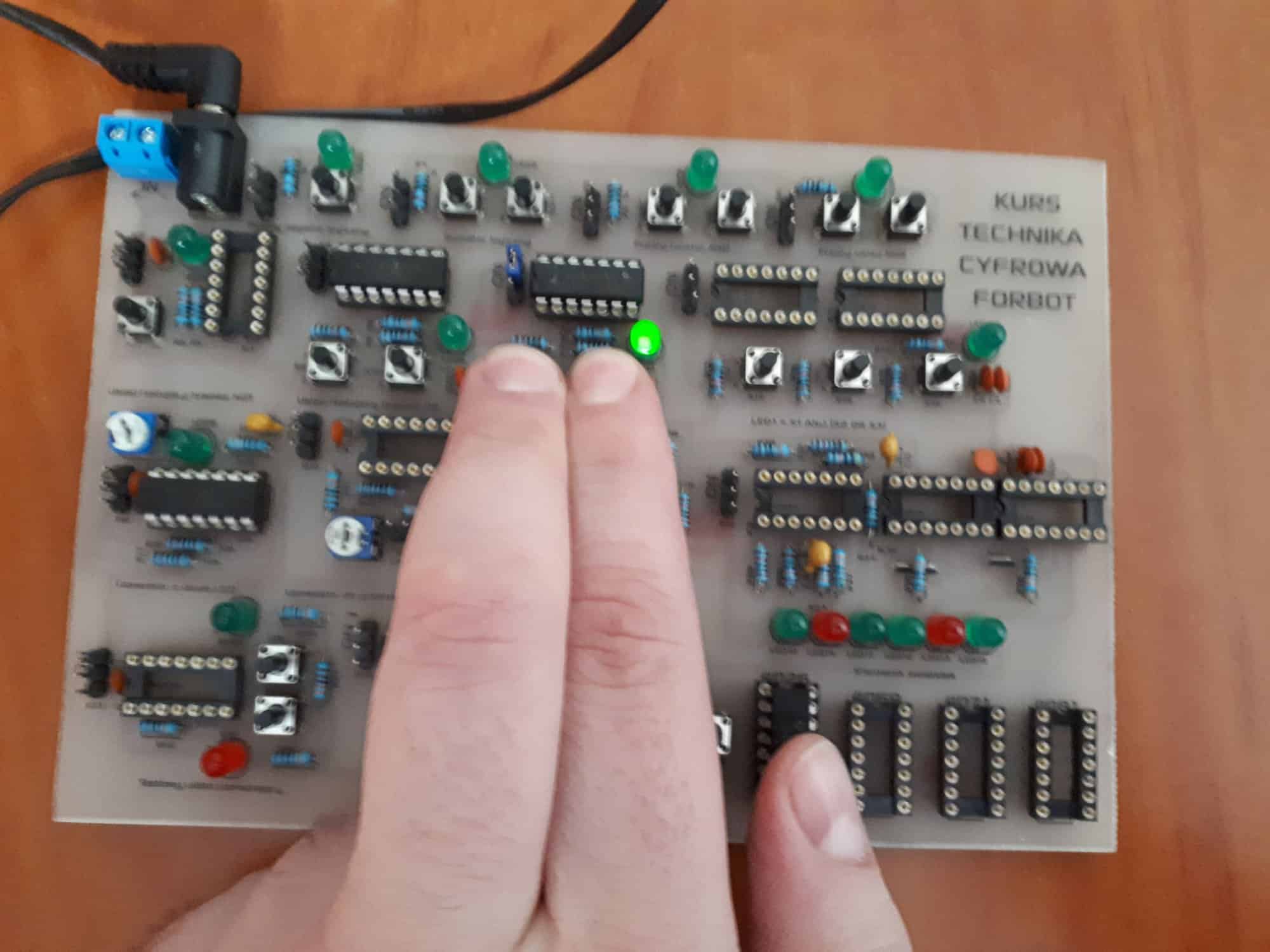

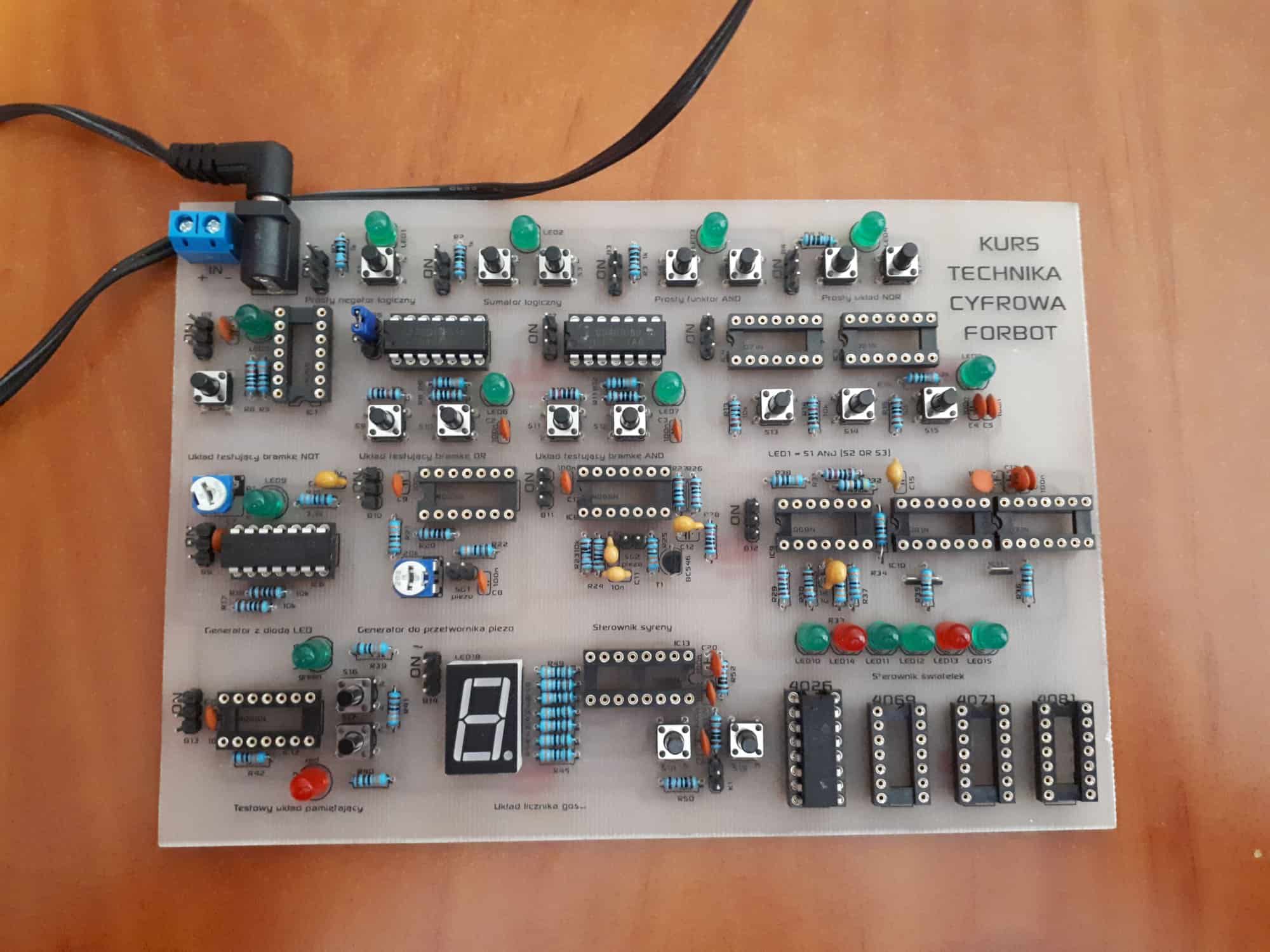

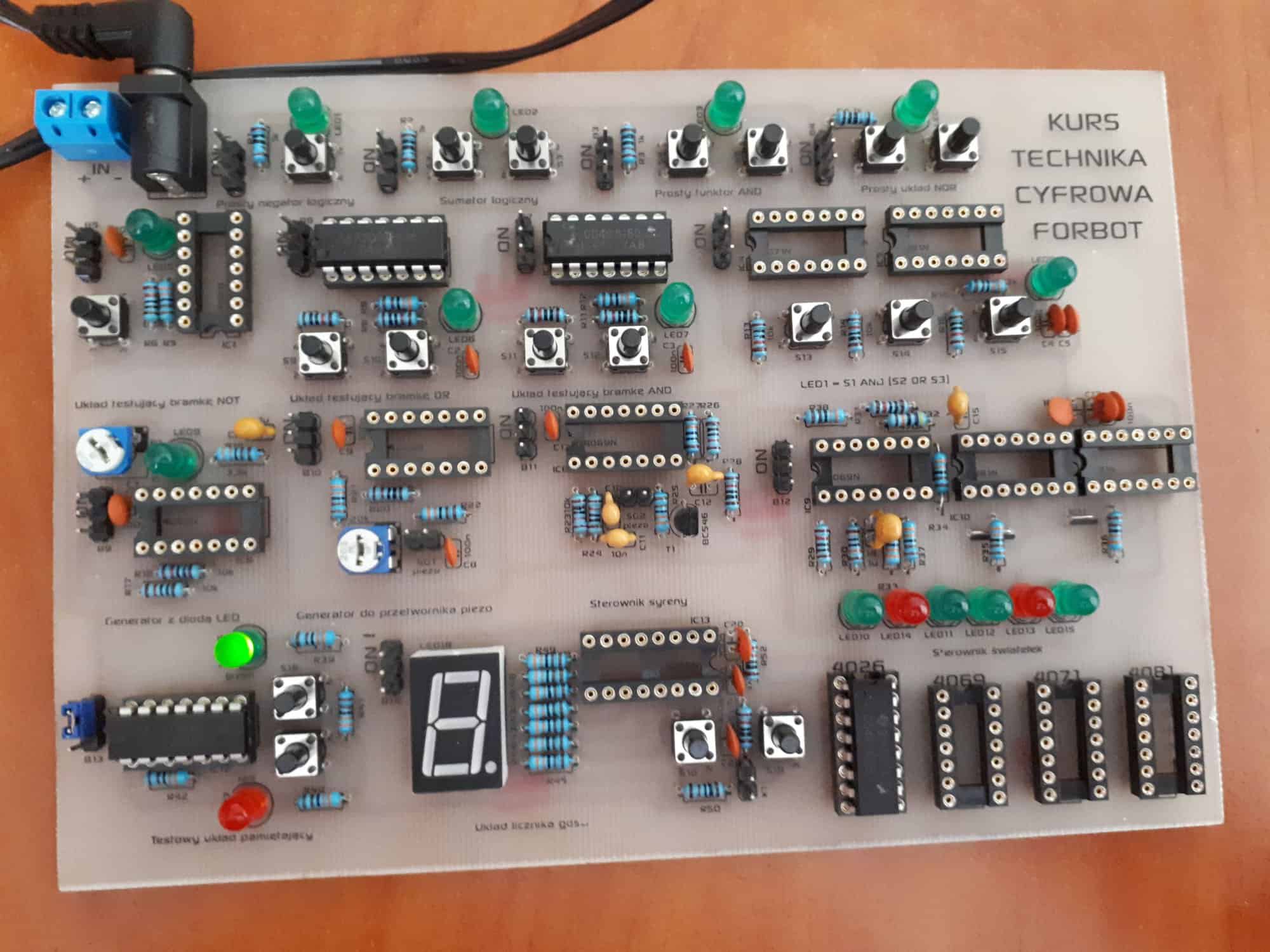

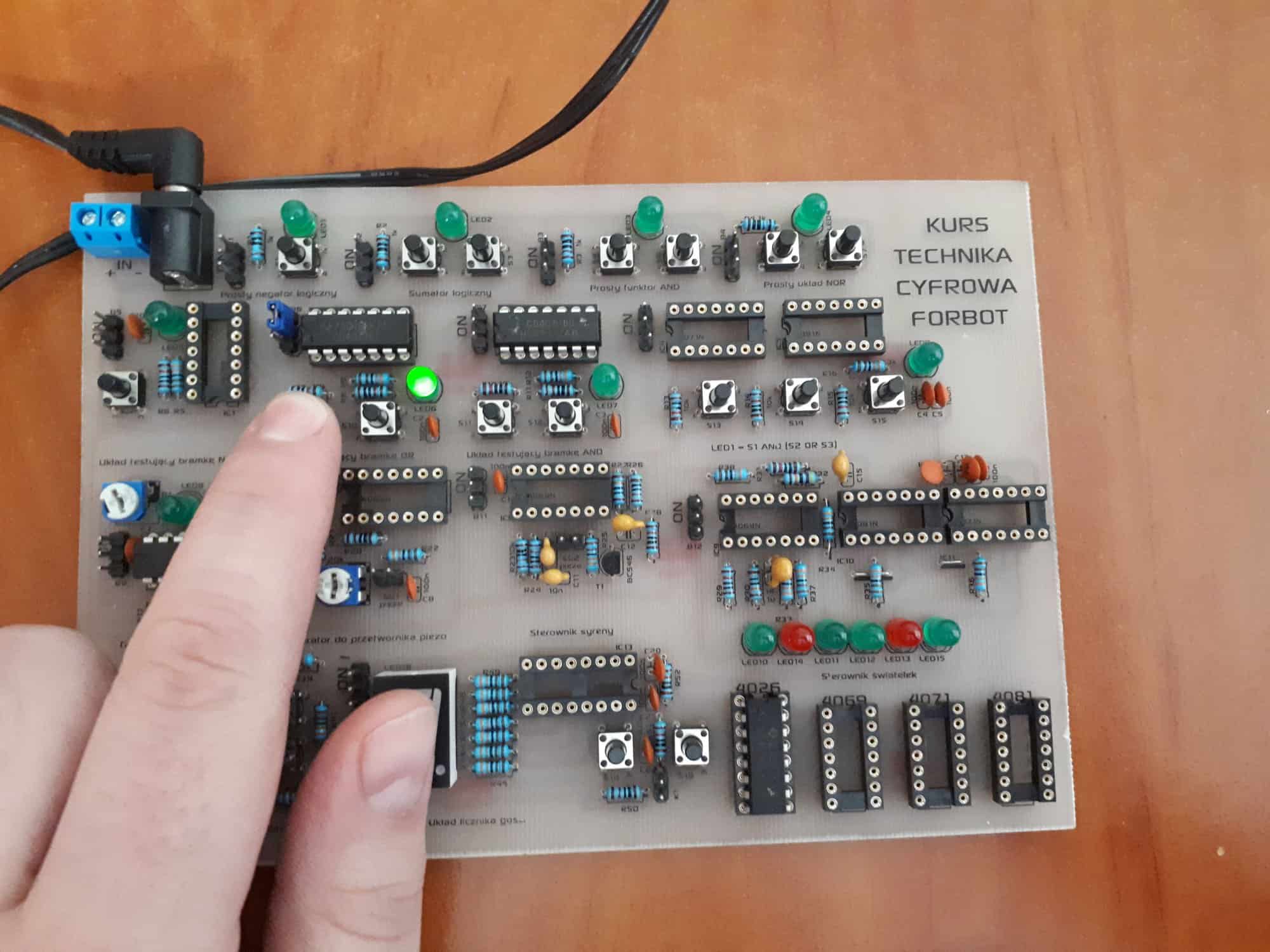

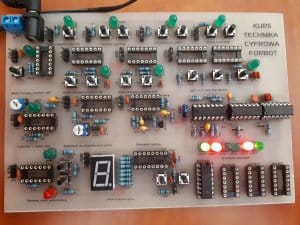

Popularny post jancenty Napisano Październik 9, 2019 Popularny post Udostępnij Napisano Październik 9, 2019 Przeglądając kurs Techniki Cyfrowej na Forbocie, wpadłem na pomysł przygotowania płytek PCB do każdej z lekcji. Po wytrawieniu wszystkich płytek, naniesieniu opisów i zabezpieczeniu ich, zdałem sobie sprawę że korzystanie z (jak i przechowywanie) takich małych PCB będzie nieporęczne. Stąd zrodził się pomysł na płytkę testową do tego kursu, wszystkie układy na jednym, większym laminacie. Przechowywanie i korzystanie z takiej wersji okazało się o wiele lepsze. W dolnym prawym rogu znalazło się też miejsce na wszystkie układy (CD4026, CD4069, CD4071, CD4081), których potrzebujemy do każdej z lekcji. Do publikacji niniejszego wpisu namówił mnie Treker (i tu ukłon w jego stronę za to, że zgodził się na publikację). Kiedyś spytałem czy nie myśleli o tym, by wypuścić zestaw takich płytek do lutowania, odpisał że specjalnie tego nie zrobili z racji tego, iż składanie układów samemu jest bardziej edukacyjne. I tu się z nim zgadzam. Jednak dla osób, które nie mają za dużo czasu, albo przechodzą kolejne etapy kursu siedząc w pracy i ucząc się pod biurkiem (jak np. ja), takie rozwiązanie jest rewelacyjne. Teraz co nieco o budowie 😉 (wszystkie schematy ideowe dostępne są w kursie Technika Cyfrowa, więc myślę, że nie ma potrzeby ich tu dodawać). Na płycie znalazły się dwa wejścia zasilania. Jedno na wtyk DC 2.1/5.5 oraz wejście śrubowe ARK2. Uruchomienie poszczególnych układów odbywa się za pomocą zworki, którą należy umieścić na pinach 1 i 2 oznaczonych jako ON. Wyłączenie analogicznie na pinach 2 i 3. W miejsce docelowych układów zostały zamontowane podstawki precyzyjne. Wybór padł właśnie na nie z jednego prostego względu, żywotność takich podstawek jest o wiele dłuższa niż przy zwykłych podstawkach, z uwagi na to, że tu układy będą dość często z nich wyjmowane. Problemem jaki napotkałem był zły wyświetlacz, który otrzymałem do układu licznika gości, niestety po zamontowaniu i uruchomieniu układu wyświetlacz nie reaguje (pora zamówić wyświetlacz docelowy). Projekt PCB jak i budowa przebiegła bez większych problemów. Wymiary wynoszą zaledwie 12x17,5cm. Można by pokusić się o zmniejszenie PCB jeśli komuś taki wymiar wydaje się za duży. Projekt w całości przygotowany w programie Eagle. 8 Cytuj Link do komentarza Share on other sites More sharing options...
Treker (Damian Szymański) Październik 13, 2019 Udostępnij Październik 13, 2019 @jancenty, właśnie zaakceptowałem opis. Dziękuję za przedstawienie ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum. Nadal podtrzymuję zdanie, że podczas kursu Techniki Cyfrowej znacznie lepiej budować układy samodzielnie na płytce stykowej, ale doceniam cały projekt. Szczególna pochwała należy się za estetykę wykonania. Na pewno taka konstrukcja pomaga w nauce projektowania i wykonywania PCB (technika cyfrowa jest tu chyba na drugim miejscu) 😉 Cytuj Link do komentarza Share on other sites More sharing options...
SOYER Październik 15, 2019 Udostępnij Październik 15, 2019 Super pomysł i wykonanie. Powiem szczerze, że jeśli była by możliwość zamówienia takiej płytki to biorę w ciemno. Syn byłby zachwycony prostotą budowy i przebudowy różnych konfiguracji, bez konieczności kabelkologii. Połączenia to już wyższa szkoła jazdy, na następne lata... Zresztą sam bym się chętnie pobawił;). Cytuj Link do komentarza Share on other sites More sharing options...
jancenty Październik 16, 2019 Autor tematu Udostępnij Październik 16, 2019 @Treker zgadzam się 😄 montowanie na stykówce pomaga. Dzięki za miłe słowa 🙂 @SOYER dzięki 😄 jeśli tylko będę miał taki laminat i nie przeszkadza Ci że będzie zrobiona w warunkach domowych, to możemy się zgadać 😉 Cytuj Link do komentarza Share on other sites More sharing options...
