Arduino w modelarstwie kolejowym

[prezesedi]

4 minuty temu, ethanak napisał:

ładowania czy kompilacji?

błąd ładowania na płytkę

5 minut temu, ethanak napisał:

Jakie klawisze wciskałeś? Spróbuj np. A3*

to A3*



6 minut temu, ethanak napisał:

Możesz mieć odwrotnie podłączoną klawiaturę - jeśli po wciśnięciu 2 pokaże się 4 odwróć klawiaturę albo zamień #if 1 na #if 0 tam, gdzie jest deklaracja pinów klawiatury.

klawiatura wpięta prawidłowo - pod 3 jest 3 pod 2 jest 2

[ethanak]

5 minut temu, prezesedi napisał:

błąd ładowania na płytkę

No to nie ma nic wspólnego ze szkicem.

A po wciśnięciu A3* coś tam miga czyli chyba działa (mogłem pomylić sygnały) na pierwszym semaforze, drugi i obie tarcze palą czerwony.





[prezesedi]

5 minut temu, ethanak napisał:

A po wciśnięciu A3* coś tam miga czyli chyba działa (mogłem pomylić sygnały) na pierwszym semaforze, drugi i obie tarcze palą czerwony.

ten sygnał oznacza że pali się dioda 1 i miga dioda 5 (sem1); oraz palą się diody 1 na sem2, tar1 i tar2? Czy dobrze odczytuję?

Jeśli tak, to działa jak powinno - ale gdzieś musiałem Cię wprowadzić w błąd z ustawieniem kolorów (znajdę to i podmienię)

[ethanak]

Spokojnie, to na razie demo

Dobrze odczytujesz - gwiazdka to dioda  zapalona, kropka zgaszona, dwa semafory i dwie tarcze.

A teraz idę oglądać CSI Las Vegas - jutro ciąg dalszy.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[prezesedi]

Dziękuję za lekcję. Spokojnej nocy.

[ethanak]

No to kontynuujemy - czyli próbujemy rozbudować trochę program.

Poprzednia wersja programu co prawda działała, ale była trochę niewygodna. Klawiatura pozwalała na wprowadzenie nieistniejącego semafora lub nieistniejącego ustawienia. Spróbuję to dzisiaj poprawić.

Przy okazji warto zrobić nieco porządku w kodzie. Zamiast trzymać wszystko w jednym wielkim pliku *.ino, warto rozbić to na kilka plików źródłowych, każdy zawierający konkretne funkcje czy dane. Postanowiłem stworzyć następujące pliki:

• prezesedi3.ino - główny plik szkicu (jak najkrótszy)
• semafor.cpp - zawierający wszystko co dotyczy operacji na semaforach
• getcommand.cpp - zawierający funkcie potrzebne do obsługi pulpitu
• Makieta.h - plik wspólny dla wszystkich, zawierający potrzebne deklaracje i makra.

Zacznijmy może od pliku semafor.cpp.
I tu krótkie wyjaśnienie: na początku pliku mamy linijkę

#include <Arduino.h>

Dotychczas nie była potrzebna (builder sam dodawał taką linijkę na początek pliku *.ino), ale tym razem piszemy w "czystym" c++, a tu kompilator musi mieć jasno powiedziane, że ma włączyć wszelkie arduinowe wynalazki.

Jak widać, zmienił się nieco konstruktor klasy Semafor. Teraz dostaje nie tylko listę ustawień, ale dodatkowo parametr określający, które bity na PCF-ie będą mależeć do niego. Same tabele ustawień też zawierają dodatkowe dane - mianowicie nazwę ustawienia:

typedef struct SemaProg {
    uint16_t prog;
    const char *name;
} SemaProg;

Przykładowy wiersz w tabeli może wyglądać np. tak:

    {COMBO(0,0,1,1,0,SEM_ORU),"S12"}

To oznacza: zapalone obie ledy pomarańczowe, górna miga, a ustawienie nazywa się "S12" (to będę wykorzystywać przy wyświetlaniu).

Reszta jest podobna do poprzedniej wersji, w kodzie są komentarze więc nie warto się rozpisywać. Oto pełna zawartość pliku semafor.cpp:

#include <Arduino.h>
#include "Makieta.h"

/*
 * Metody klasy Semafor
 * (można z nich zrobić bibliotekę)
 */


// inicjalizacja obiektu, jako "typ" podstawiamy
// jedną z tabel programów

Semafor::Semafor(const SemaProg *program, uint8_t shift)
{
    _program=program;
    started=false;
    blinkMask=0;
    ledMask=SEM_NEUTRAL;
    _shift=shift;
}

// ustawienie semafora

void Semafor::set(uint8_t command)
{
    uint8_t cmd=_program[command].prog;
    if (!cmd) return;
    ledMask=cmd & 0x1f;
    int blink = (cmd >>5) & 7;
    blinkMask = blink ? 1<<(blink-1) : 0;
    if (ledMask == SEM_NEUTRAL) started=false;
    else {
        started = true;
        startTime = millis();
    }
}


void Semafor::update()
{
    if (started && millis() - startTime > 60000UL) {
        started=false;
        ledMask=SEM_NEUTRAL;
        blinkMask=0;
    }
    currentLed = ledMask;
    if (blinkMask && (millis() & 512)) currentLed &= ~blinkMask;
}

/*
 * A tutaj dane dla konkretnej makiety
 */

// tabele programów dla semaforów

static const SemaProg semaTable[16]={
    {0},
    {COMBO(1,0,0,0,0,0),"S1"},
    {COMBO(0,1,0,0,0,0),"S2"},
    {COMBO(0,1,0,0,0,SEM_GRN),"S2"},
    {COMBO(0,0,1,0,0,SEM_ORU),"S4"},
    {COMBO(0,0,1,0,0,0),"S5"},
    {COMBO(0,1,0,1,0,0),"S10"},
    {COMBO(0,1,0,1,0,SEM_GRN),"S11"},
    {COMBO(0,0,1,1,0,SEM_ORU),"S12"},
    {COMBO(0,0,1,1,0,0),"S13"},
    {COMBO(1,0,0,0,1,SEM_WHI),"Sz"}
};

// to samo dla tarcz

const SemaProg tarczaTable[16]={
    {0},
    {TARCZA(1,0,0),"Ms1"},
    {TARCZA(0,1,0),"Ms2"},
    {0},{0},{0},{0},{0},{0},{0},
    {TARCZA(1,1,TAR_WHI),"Sz"}
};


// teraz tablica obiektów klasy Semafor: dwa semafory i dwie tarcze

static Semafor semafor[]={
    Semafor(semaTable,0),
    Semafor(semaTable,5),
    Semafor(tarczaTable,10),
    Semafor(tarczaTable,12)
};

const int CNT_SEMA = (sizeof(semafor) / sizeof(semafor[0]));

/*
 * Mapa semaforów
 * Semafory będą przypisane do pozycji 11 do 14 czyli A do F
 */


int8_t semaforMap[16]={
    0,0,0,0,0,0,0,0,0,0,0,1,2,3,4,0
};

Następna część to plik odpowiadający za pobieranie informacji od operatora. Widać tu kilka zmian:

• funkcja nie pozwala na wprowadzenie nieistniejącego semafora
• funkcja nie pozwala na wprowadzenie nieistniejącego ustawienia

Można to sprawdzić (oczywiście po skompilowaniu i załadowaniu do płytk): program pozwoli tylko na wprowadzenie semaforów od A do D (zgodnie z mapą semaforów), a np. przy semaforze C (tarcza) pozwoli tylko na programy 1, 2 i 0.

Dodatkowo na monitorze serial mamy teraz nazwę ustawienia (podobno zgodną z tym co rozumieją kolejarze) zamiast jakiegoś numerka.

A oto kod:

#include <Arduino.h>
#include <Keypad.h>
#include "Makieta.h"

static const byte ROWS = 4;
static const byte COLS = 4;

/*
 * tu wprowadzam wartości liczbowe odpowiadające klawiszom
 * bo znaki mi nie są do niczego potrzebne
 */

#define KEY_HASH '#'
#define KEY_ASTERISK '*'

static const char keys[ROWS][COLS] = {
    {1,2,3,11},
    {4,5,6,12},
    {7,8,9,13},
    {KEY_ASTERISK,10,KEY_HASH,14}
};

// to dla sklerotyków co lubią odwrotnie wpinać kabelki

#if 1
static byte rowPins[ROWS] = {9,8,7,6};
static byte colPins[COLS] = {5,4,3,2};
#else
static byte rowPins[ROWS] = {5, 4, 3, 2};
static byte colPins[COLS] = {9, 8, 7, 6};
#endif

static Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

uint8_t kbdStatus=0;
uint8_t kbdSema, kbdProg;
uint32_t lastKeyPressed=0;

enum {
    KBD_RELAX=0,
    KBD_SEMA,
    KBD_PROG
};

static void displayKbdStatus()
{
    static const char *sema2c=" 1234567890ABCD ";

    // tu powinna być obsługa wyświetlacza ale mi się nie chciało
    if (!kbdStatus) {
        Serial.println("--");
    }
    else if (kbdStatus == KBD_SEMA) {
        Serial.print("SEMA ");
        Serial.println(sema2c[kbdSema]);
    }
    else {
        Serial.print("SEMA ");
        Serial.print(sema2c[kbdSema]);
        Serial.print(" PROG ");
        const char *name=semafor[semaforMap[kbdSema]-1].pgname(kbdProg);
        if (name) Serial.println(name);
        else Serial.println(sema2c[kbdProg]);
    }
}

uint16_t getCommand()
{
    int g=keypad.getKey();

    if (!g) {
        if (kbdStatus && millis() - lastKeyPressed > 5000UL) {
            kbdStatus=KBD_RELAX;
            displayKbdStatus();

        }
        return 0;
    }
    lastKeyPressed = millis();
    if (!kbdStatus) {
        if (g == KEY_HASH || g == KEY_ASTERISK) return 0;
        if (!semaforMap[g]) return 0;
        kbdStatus = KBD_SEMA;
        kbdSema = g;
        displayKbdStatus();
        return 0;
    }

    if (g == KEY_HASH) {
        kbdStatus = KBD_RELAX;
        displayKbdStatus();
        return 0;
    }

    if (kbdStatus == KBD_SEMA) {
        if (g == KEY_ASTERISK) return 0;
        if (!semafor[semaforMap[kbdSema]-1].prog(g)) return 0;
        kbdStatus  = KBD_PROG;
        kbdProg = g;
        displayKbdStatus();
        return 0;
    }
    if (g == KEY_ASTERISK) {
        kbdStatus = KBD_RELAX;
        displayKbdStatus();
        return (semaforMap[kbdSema] << 8) | kbdProg;
    }
    if (!semafor[semaforMap[kbdSema]-1].prog(g)) return 0;
    kbdProg = g;
    displayKbdStatus();
    return 0;
}

Oczywiście, aby to wszystko działało, funkcje muszą mieć jakąś minimalną wiedzę o otaczającym świecie. Wszystkie te informacje zawarte są teraz w oddzielnym pliku Makieta.h i są dostępne dla wszystkich zainteresowanych:

#ifndef MAKIETA_H
#define MAKIETA_H


typedef struct SemaProg {
    uint16_t prog;
    const char *name;
} SemaProg;
// główna klasa Semafor

class Semafor {
    public:
    Semafor(const SemaProg *program, uint8_t shift);
    void set(uint8_t command);
    void update();

    // pobranie aktualnie świecących LED
    uint8_t get() {return currentLed;};

    // przesunięcie dla skonstruowania danych dk PCF-a
    uint8_t shift() {return _shift;};

    // czy na dajen pozycji jest program?
    bool prog(uint8_t n) {return _program[n].prog != 0;};

    // pobierz nazwę danej pozycji
    const char *pgname(uint8_t n) {return _program[n].name;};

    private:
    const struct SemaProg *_program;
    uint8_t _shift;
    uint8_t ledMask;
    uint8_t blinkMask;
    uint8_t currentLed;
    bool started;
    uint32_t startTime;
};

#define SEM_RED 1
#define SEM_GRN 2
#define SEM_ORU 3
#define SEM_ORD 4
#define SEM_WHI 5

#define TAR_RED 1
#define TAR_WHI 2

// makra do inicjalizacji tabel
// pięć młodszych bitów to zapalane ledy, trzy starsze to numer
// migającej ledy (1 do 5)

#define COMBO(a,b,c,d,e,blink) \
    (((a)?1:0) | ((b)?2:0) | ((c)?4:0) | ((d)?8:0) | ((e)?16:0) | ((blink)<<5))

#define TARCZA(a,b,blink) COMBO(a,b,0,0,0,blink)

// makra do wyciągnięcia numeru semafora

#define SEM_NUM(c) (((c)>>8)-1)
#define SEM_CMD(c) ((c) & 0xff)

// neutral - pali się tylko czerwona

#define SEM_NEUTRAL 1

extern const int CNT_SEMA;

extern Semafor semafor[];
extern int8_t semaforMap[16];
extern uint16_t getCommand();

#endif

Możemy teraz zobaczyć jak nam się uprościł główny plik ino:

#include <Keypad.h>
#include "Makieta.h"

/*
 * Emulacja pojedynczego PCF8575
 */

 void sendToPcf(uint16_t port)
 {
    char buf[32],*c;
    int i;
    c=buf;
    for (i=0;i<5;i++) *c++= (port & (1<<i))?'*':'.';
    *c++=' ';
    for (i=5;i<10;i++) *c++= (port & (1<<i))?'*':'.';
    *c++=' ';
    for (i=10;i<12;i++) *c++= (port & (1<<i))?'*':'.';
    *c++=' ';
    for (i=12;i<14;i++) *c++= (port & (1<<i))?'*':'.';
    *c++=0;
    Serial.println(buf);

}

/*
 * Realizacja wyświetlania - bardzo uproszczona
 */

 void updateLed()
 {
    static uint16_t oldport=0;
    uint16_t port=0;
    for (int i=0;i<CNT_SEMA;i++) {
        port |= semafor[i].get() << semafor[i].shift();
    }
    if (port != oldport) {
        oldport=port;
        sendToPcf(port);
    }
}

// no i program główny

void setup()
{
    Serial.begin(115200);
}

void loop()
{
    uint16_t cmd=getCommand();
    if (cmd) { // mamy coś do zrobienia
        semafor[SEM_NUM(cmd)].set(SEM_CMD(cmd));
    }

    // niezależnie od tego czy coś robiliśmy czy nie
    for (int i=0; i<CNT_SEMA; i++) semafor[i].update();

    // no i realizujemy to co nam w semaforach wyszło
    updateLed();
}

To oczywiście jeszcze nie koniec. Warto usunąć całą wiedzę o jakichśtam semaforach i pcf-ach z głównego pliku ino - ale o tym będzie w następnej części.

No i kompletny kod:prezesedi3.zip

Chętnych (np. kolegów @farmaceuta i @SOYER) zapraszam do poczytania kodu, przeanalizowania zmian i zadawania pytań (mogą być głupie, nie obrażę się). A kolegę @prezesedi prosiłbym o wrzucenie tego na swoje Arduino i pobawienie się - może coś jeszcze wymyślisz?


[prezesedi]

23 minuty temu, ethanak napisał:

A kolegę @prezesedi prosiłbym o wrzucenie tego na swoje Arduino i pobawienie się

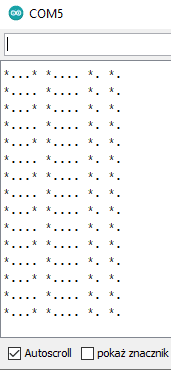

Wrzucone, sprawdzone. Obecnie wygląda tak:

Pisałem wczoraj o złym usytuowaniu kolorów, a mianowicie od góry kolejność jest następująca:

SEM
zielony
pomarańczowy
czerwony
pomarańczowy
biały

TAR
czerwony/niebieski
biały

Czy i kiedy mogę to podmienić, by Ci nie namieszać?

[ethanak]

Podmienię w następnej wersji - w sumie to kwestia tylko wpięcia ledów w odpowiednie piny pcf-a, ale jak będą kolejno to będzie lepiej 🙂

Tam zresztą trzeba ustawić nie tylko bity kolorów, ale wartość NEUTRAL, a to w którejś następnej wersji będzie rozwiązane inaczej (możliwość wyświetlenia stanu wszystkich semaforów na wyświetlaczu OLED - ale do tego będzie potrzebny ESP32, Uno ma za mało pamięci a ESP8266 za mało pinów).

Zresztę w tarczy jest chyba dobrze?

[prezesedi]

Mam ESP-Wroom32 pod ręką - można użyć w każdej chwili

9 minut temu, ethanak napisał:

Zresztę w tarczy jest chyba dobrze?

Tak, jest dobrze

Co do wyświetlaczy OLED to na tę chwilę mam 0,96"  oraz 0,91"

Edytowano Czerwiec 14, 2023 przez prezesedi

[ethanak]

4 minuty temu, prezesedi napisał:

Co do wyświetlaczy OLED to na tę chwilę mam 0,96"  oraz 0,91"

Zobaczę co się da zrobić - może mi łyknie połówkę wyświetlacza (czyli 128x64 działający jako 128x32). Ale to już nie dzisiaj. A w ESP32 raczej nie byłoby problemu... nie masz żadnego luzem?



[prezesedi]

1 minutę temu, ethanak napisał:

nie masz żadnego luzem?

nie wiem czy się rozumiemy - mam właśnie luzem ESP32 do wykorzystania

[ethanak]

8 minut temu, prezesedi napisał:

mam właśnie luzem ESP32 do wykorzystania

Sorki - cały dzień przed kompem i zaraz mi oczy wypadną, nie doczytałem.

No to następna może nie, ale kolejna z wyściwtlaczem już na ESP32.



[ethanak]

@prezesedi jedno pytanie zanim wrzucę kolejną wersję:

Czy wiesz jak podłączyć pcf-a do Arduino, jak ustawić/sprawdzić adres i jak się do niego podłącza ledy? Wolę się upewnić...

Udało mi się uruchomić mój wyświetlacz 128x64 w trybie 128x32 na Arduino, trochę dziwnie wygląda, ale docelowo i tak będzie ESP32. Na razie kolejna wersja będzie na Arduino (sterowanie rzeczywistum PCF-em plus wyświetlacz dla operatora). Dzisiaj nie zdążę ale i tak  czekam na odpowiedź 🙂



[prezesedi]

Przepraszam, że odpisuję teraz dopiero, ale musiałem wstać przed 4 więc położyłem się wcześniej. Niestety w zastępstwie za chorego, mam wyjazd z pracy na weekend. Kompletnie mi to nie odpowiada ale co zrobić.

6 godzin temu, ethanak napisał:

Czy wiesz jak podłączyć pcf-a do Arduino, jak ustawić/sprawdzić adres i jak się do niego podłącza ledy? Wolę się upewnić...

Czytałem trochę o tym - zero testów.

[ethanak]

10 godzin temu, prezesedi napisał:

Czytałem trochę o tym - zero testów.

Nie ma problemu - mam nadzieję że przeczytasz i poeksperymentujesz 🙂

---8<---8<---8<---

Zacznę więc może od podłączenia ekspandera PCF8575. Oczywiście piszę tylko o podstawach, ale jeśli ktoś pierwszy raz eksperymentuje z tym ujładem warto przeczytać.

Jeśli używamy gotowego modułu (np. takiego sprawa jest prosta. Podłączamy SCL i SDA do pinów A5 i A4 Arduino, w przypadku dwóch lub więcej modułów trzeba na kolejnych wlutować zworki ustalające adres i gotowe. Pełny opis modułu jest na stronie Adafruit.

W przypadku użycia "gołych" układów trzeba pamiętać o dwóch rzeczach.

Po pierwsze: linie SDA i SCL muszą być podciągnięte do Vcc przez rezystory (np. 10 kΩ). Wystarczy oczywiście jedna para w przypadku użycia kilku ekspanderów. Co prawda Arduino Uno włącza sobie wbudowane rezystory podciągające, ale mogą one mieć zbyt dużą rezystancję. W dodatku dotyczy to tylko Uno, inne płytki nie mają takiej funkcjonalności.

Oczywiście jeśli stosujemy oprócz tego inne moduły (np. wyświetlacze OLED, nające wvufowane rezystory) można je pominąć. Warto jednak być przygotowany na konieczność ich zastosowania.

Po drugie: linie adresowe PCF-a nie mogą wisieć w powietrzu. Trzeba je podłączyć do GND lub do Vcc.

Ogólnie ustalanie adresów powinno wyglądać tak:

• dla pierwszego ekspandera wszystkie trzy do masy (lub puste w przypadku modułu)
• dla drugiego A1 i A2 do masy, A0 do Vcc (lub zworka na A0 w przypadku modułu).

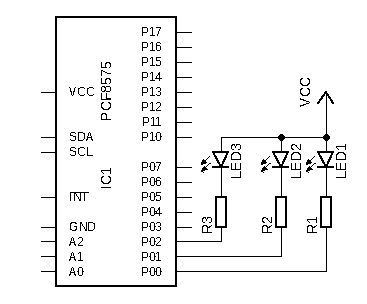

Druga sprawa to podłączenie diod. PCF8575 na wyjścia typo open drain, co oznacza że na wyjściu jest albo stan LOW albo żaden. Dlatego nie możemy sterować diodami z katodami podłączonymi do GND. Diody należy łączyć jak na schemacie poniżej:

Tyle o kabelkologii, przejdźmy do programu.

Zacznijmy od sprawdzenia połączeń. W tym celu uruchamiamy program i2c_scanner (znajdziemy go w przykładach w sekcji Wire). Po uruchomieniu powinien pokazać nam urządzenie na adresie 0x20 czyli nasz ekspander (lub kilka urządzeń w przypadku kilku ekspanderów).

Ponieważ nie będziemy wykorzystywać żadnych innych możliwośc poza wysłaniem 16-bitowej wartości na port - nie warto stosować żadnej biblioteki specjalizowanej dla PCF8575, użyjemy po prostu ogólnej biblioteki I2C. W tym celu na początku pliku .ino dopisujemy linię:

#include <Wire.h>

czyli początek będzie teraz wyglądał tak:

#include <Keypad.h>
#include "Makieta.h"
#include <Wire.h>

Możemy teraz napisać prostą funkcję, która wyśle wartość do ekspandera:

#define PCFADR 0x20 // lub inna odczytana ze skanera

static void wwrite16(uint8_t adr, uint16_t data)
{
    Wire.beginTransmission(adr);
    Wire.write(data & 0xff);
    Wire.write((data >> 8) & 0xff);
    Wire.endTransmission();
}

Ten kod należy wstawić gdzieś na początku pliku (np. przed funkcją sendToPcf).

W funkcji setup musimy oczywiście zainicjalizować Wire (czyli interfejs I2C) oraz ustawić ekspander tak, aby wszystkie diody były wygaszone. Czyli cała funkcja będzie wyglądać tak:

void setup()
{
    Serial.begin(115200);
    Wire.begin();
    wwrite16(PCFADR, 0xffff);
}

Pozostaje jeszcze dopisanie kodu realizujęcego wysyłanie danych o zapalonych diodach. W tym celu w funkcji sendToPcf dopisujemy jedną linijkę - czyli początek funkcji będzie wyglądać tak:

void sendToPcf(uint16_t port)
{
    wwrite16(PCFADR, ~port); // dopisana linia
    char buf[32],*c;
    int i;
    c=buf;
    ...

Warto zauważyć, że do funkcji wwrite16 wysyłam zanegowaną wartość: w zmiennej port mamy jedynki odpowiadające zapalonym diodom, ekspander wymaga w tym miejscu zer.

I na koniec dwie uwagi.

• Nie mam w szufladzie PCF8575, piszę wszystko na podstawie dokumentacji i dościadczenia z PCF8574. Jakby coś nie działało proszę zgłaszać.
• W kolejnych wersjach programu pozostanie kod dla ekspandera. Na szczęście bez podłączonego ekspandera program działa, czyli można eksperymentować!

Tym razem nie załączam kodu - kilka zmian w pliku prezesedi3.ino nie powinno nastręczać większych problemów.

Dalej spróbujemy podłączyć wyświetlacz tak, aby operator miał pewność, że wprowadził właściwe polecenie - stay tuned! 🙂



•
