Jak dobrać rezystory do listwy z czujnikami do linefollowera, czujniki CNY70 i LM324

[Forumowiczka]

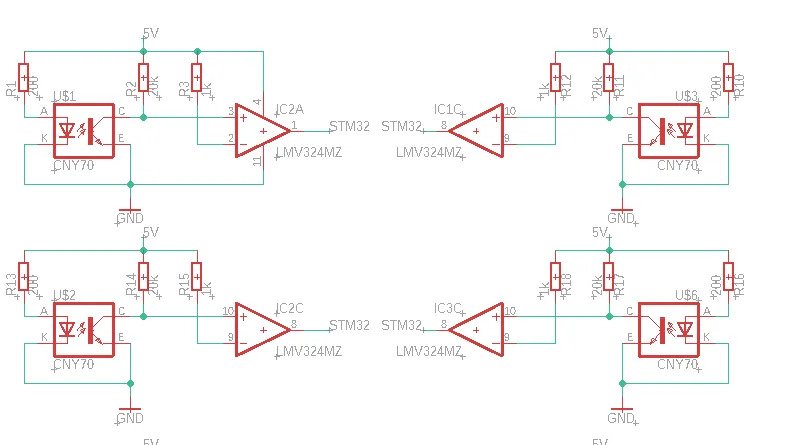

Chcę dobrać właściwe wartości rezystorów na poniższym schemacie

Powiedziano mi , że robi się to na czuja

Jak to policzyć?

Będę wdzięczna za rady

[Treker (Damian Szymański)]

1 godzinę temu, Forumowiczka napisał:

Powiedziano mi , że robi się to na czuja

Coś w tym jest 😉 Najprościej zacząć od policzenia jakie powinny być rezystory przy diodach wbudowanych w czujniki. Jak to zrobić? Po pierwsze sprawdź w dokumentacji technicznej czujnika jaki prąd ma tam płynąć, a później oblicz odpowiednie rezystor zgodnie z informacjami w tym artykule: https://forbot.pl/blog/jak-dobrac-rezystor-do-diody-rozne-metody-zasilania-led-id14482

Daj znać jaki wyszedł wynik 🙂

[_LM_]

Ten układ nie zadziała, podłączenie rezystora do wejścia odwracającego OPampa, na stałe go zablokuje z resztą - ten rezystor nic nie zmienia w tym obwodzie. Myślę że miał tam być dzielnik napięcia czyli jeszcze jeden R do masy. Wtedy jak najbardziej można taki obwód policzyć.

@Forumowiczka https://forbot.pl/blog/kurs-elektroniki-ii-komparatory-napiecia-id9357

Edytowano Kwiecień 12, 2023 przez _LM_

[Forumowiczka]

3 godziny temu, _LM_ napisał:

Ten układ nie zadziała, podłączenie rezystora do wejścia odwracającego OPampa, na stałe go zablokuje z resztą - ten rezystor nic nie zmienia w tym obwodzie. Myślę że miał tam być dzielnik napięcia czyli jeszcze jeden R do masy. Wtedy jak najbardziej można taki obwód policzyć.

@Forumowiczka https://forbot.pl/blog/kurs-elektroniki-ii-komparatory-napiecia-id9357

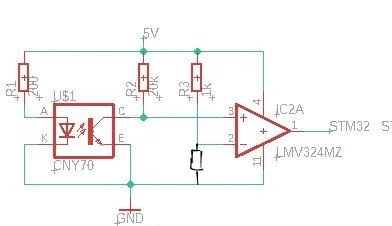

Że takie coś ?

Dzięki
