Blue Pill plus i8080 16bit dla ILI9341

[virtualny]

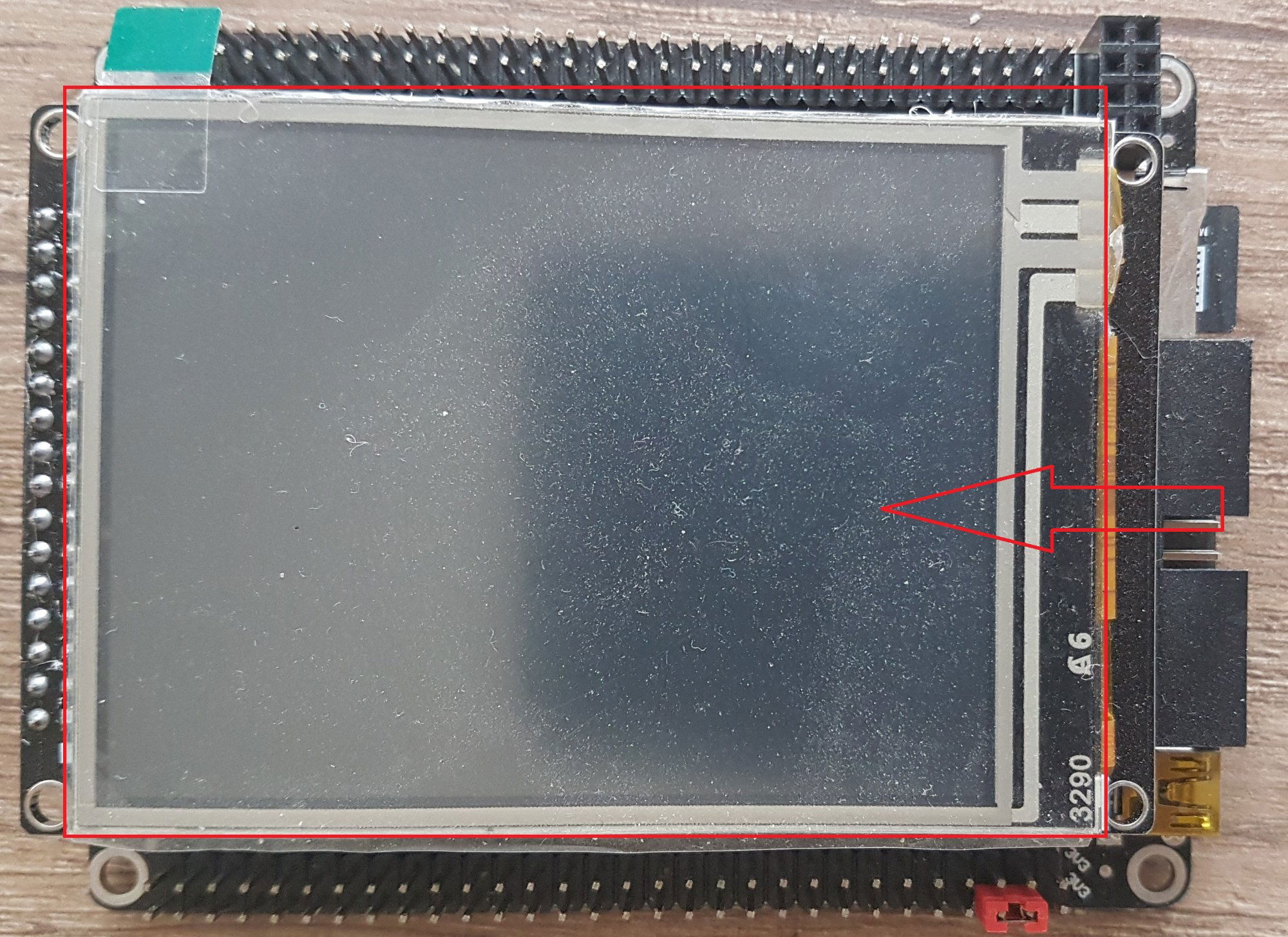

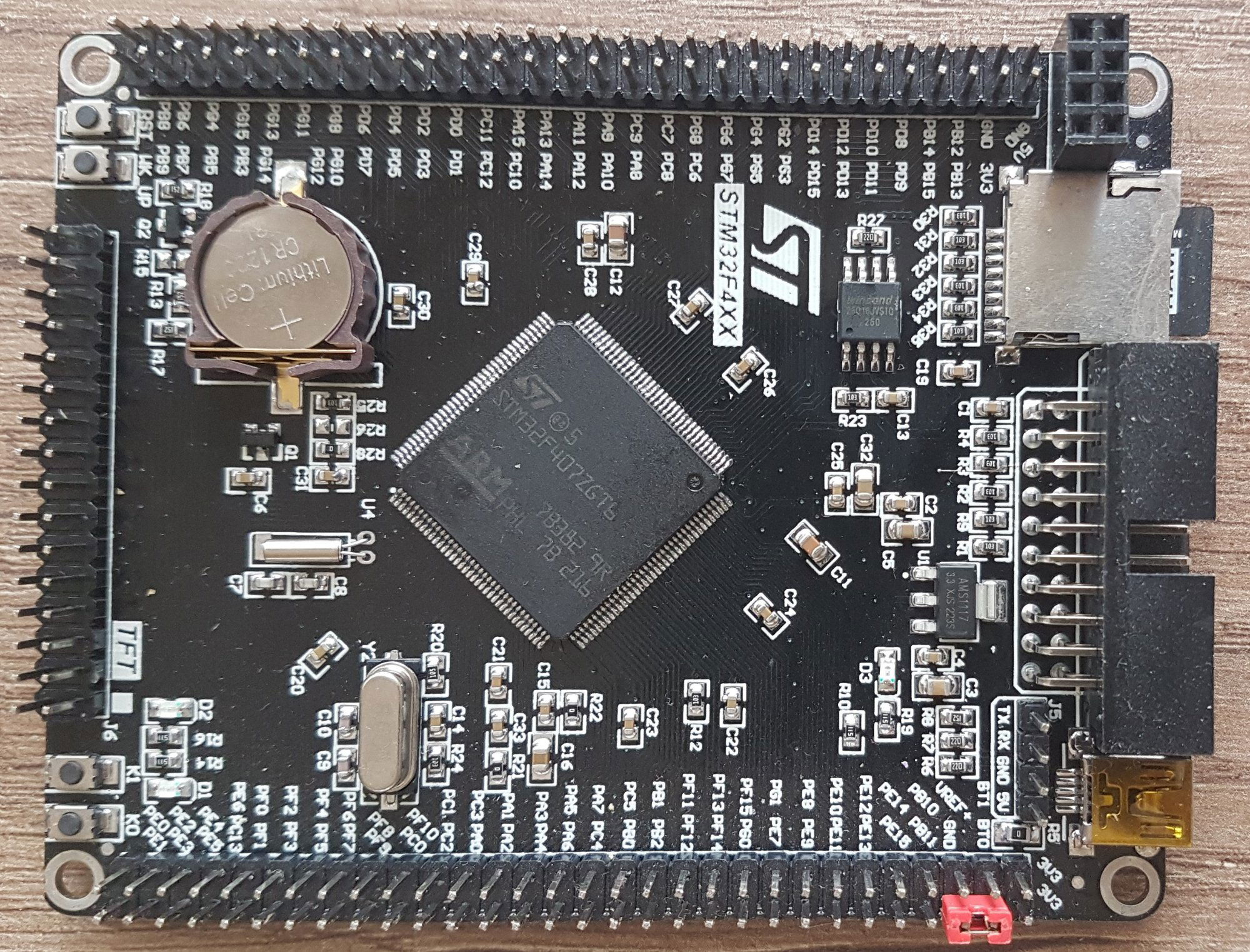

Wielu miłośników STM32 zapewne zna ten zestaw i podobne do niego jego klony:

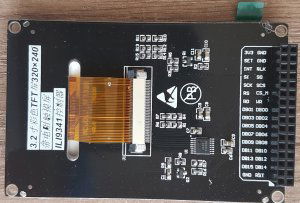

W szczególności interesował mnie wyświetlacz z równoległym wyprowadzeniem magistrali i8080, którą może emulować interfejs FSMC z STM32F407VET6-ZET6-ZGT6...

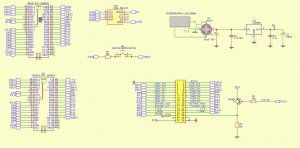

Postanowiłem podłączyć takie cacko do zwykłego "blupila". Analizując Schemat kitu STM32F407ZGT6 zaprojektowałem coś takiego starając się możliwie optymalnie ustawić bity dla magistrali danych 16 bit. Dodatkowo jest możliwość zamontowania BLACKPILL'a zamiast niebieskiej pigułki.

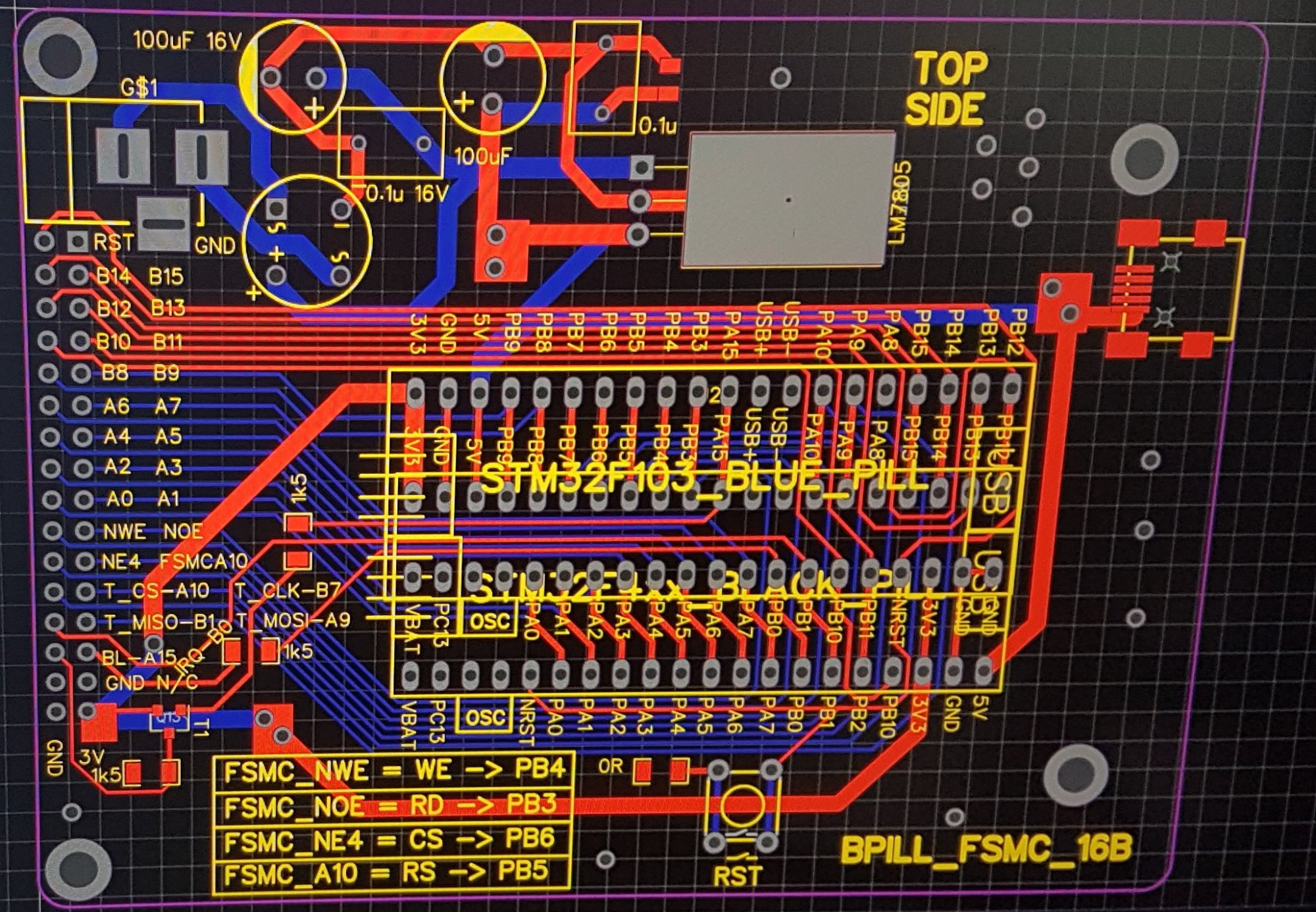

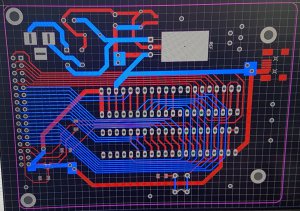

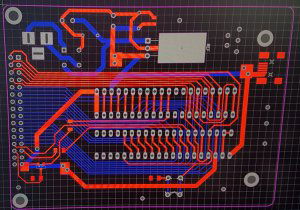

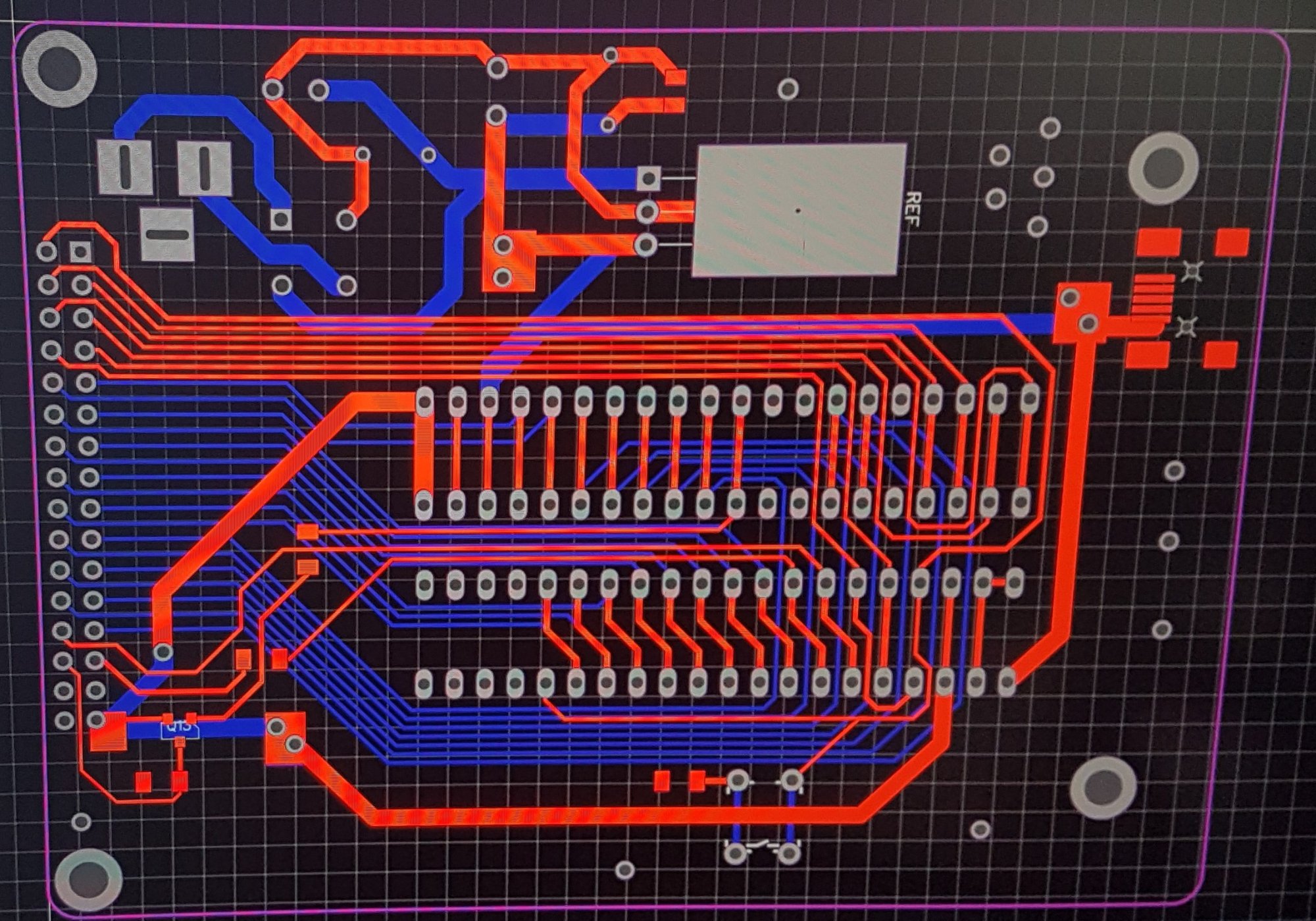

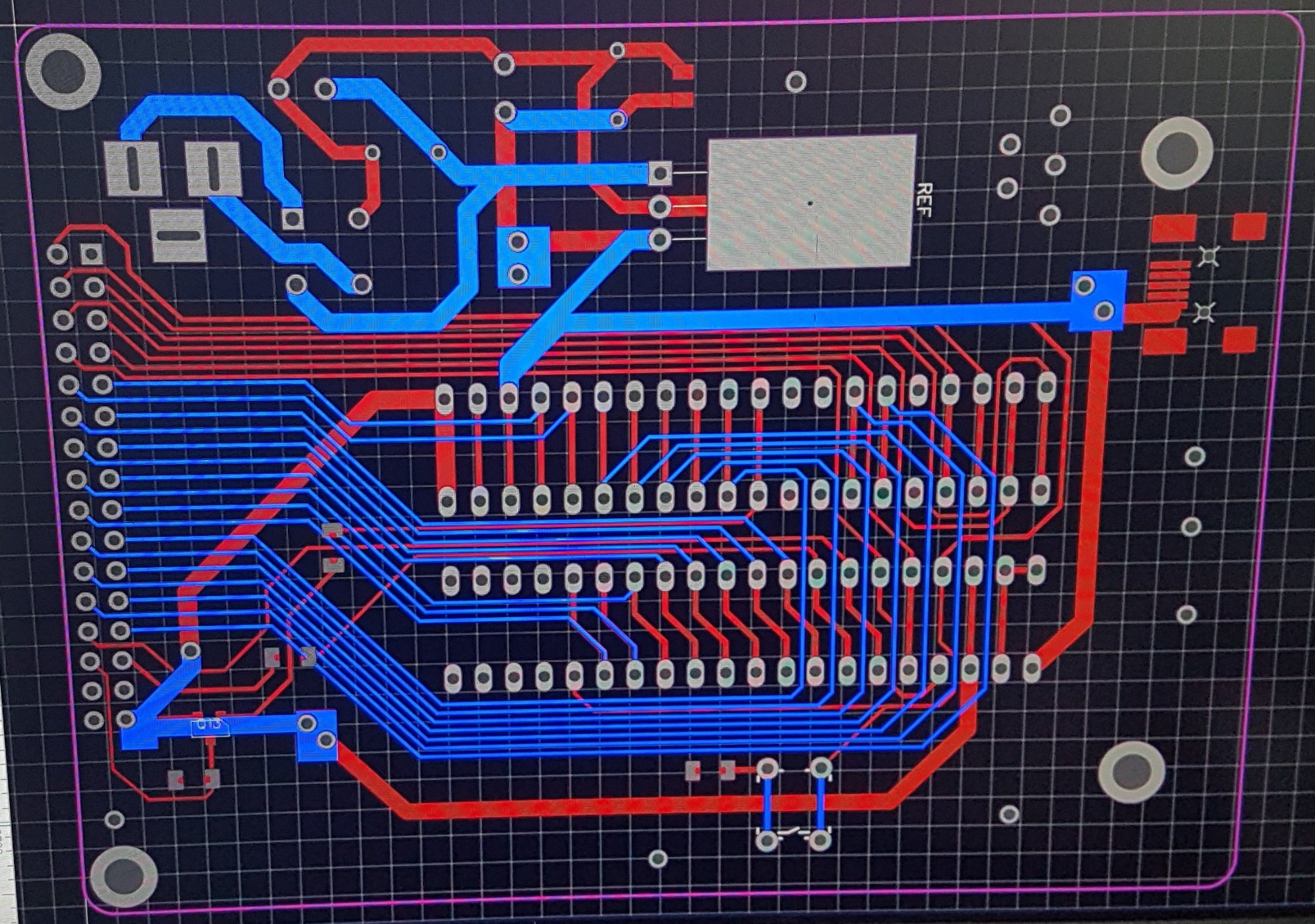

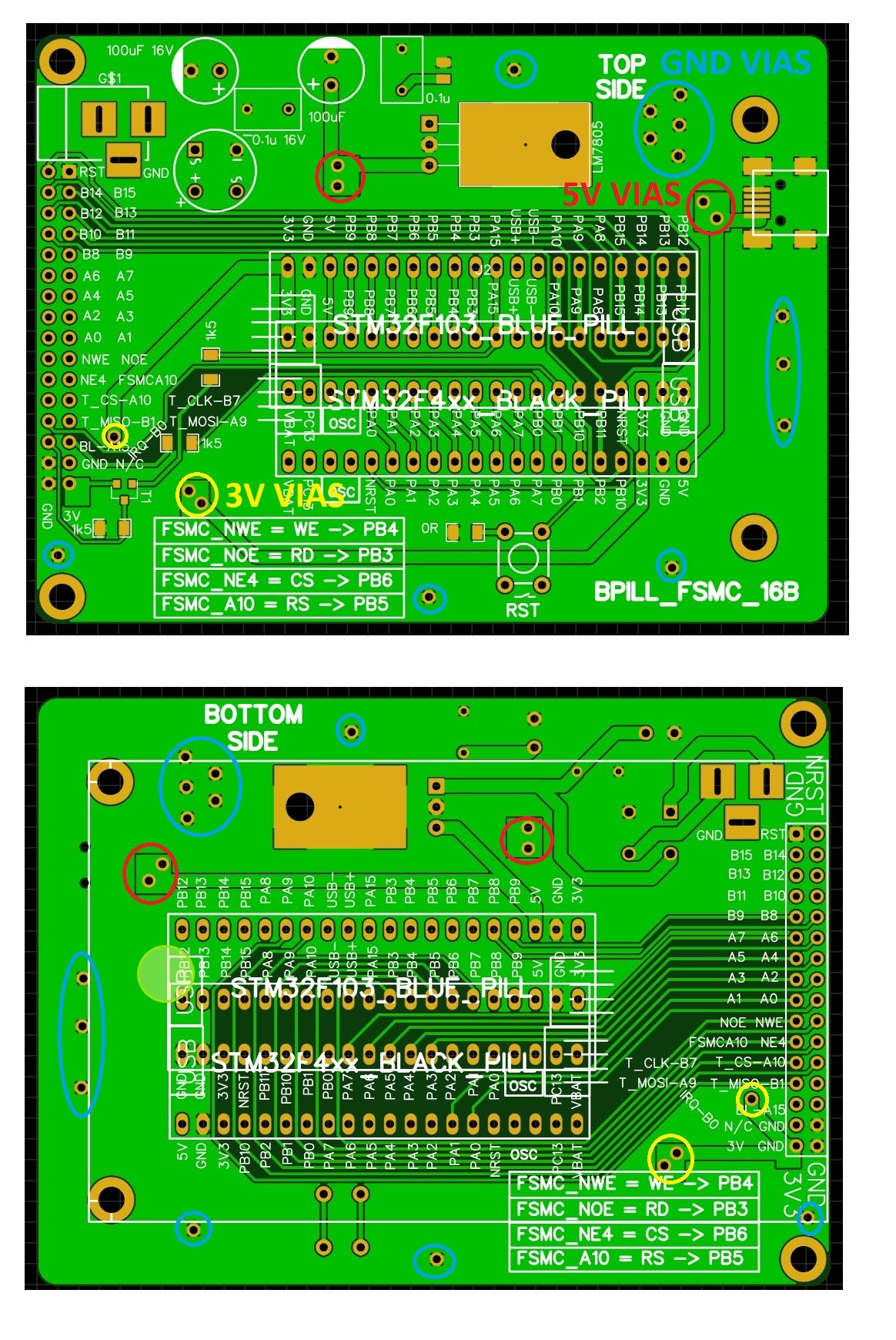

Po schemacie przyszła pora na routing:

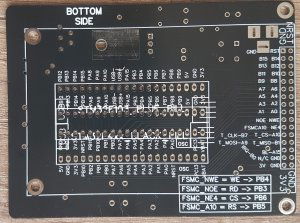

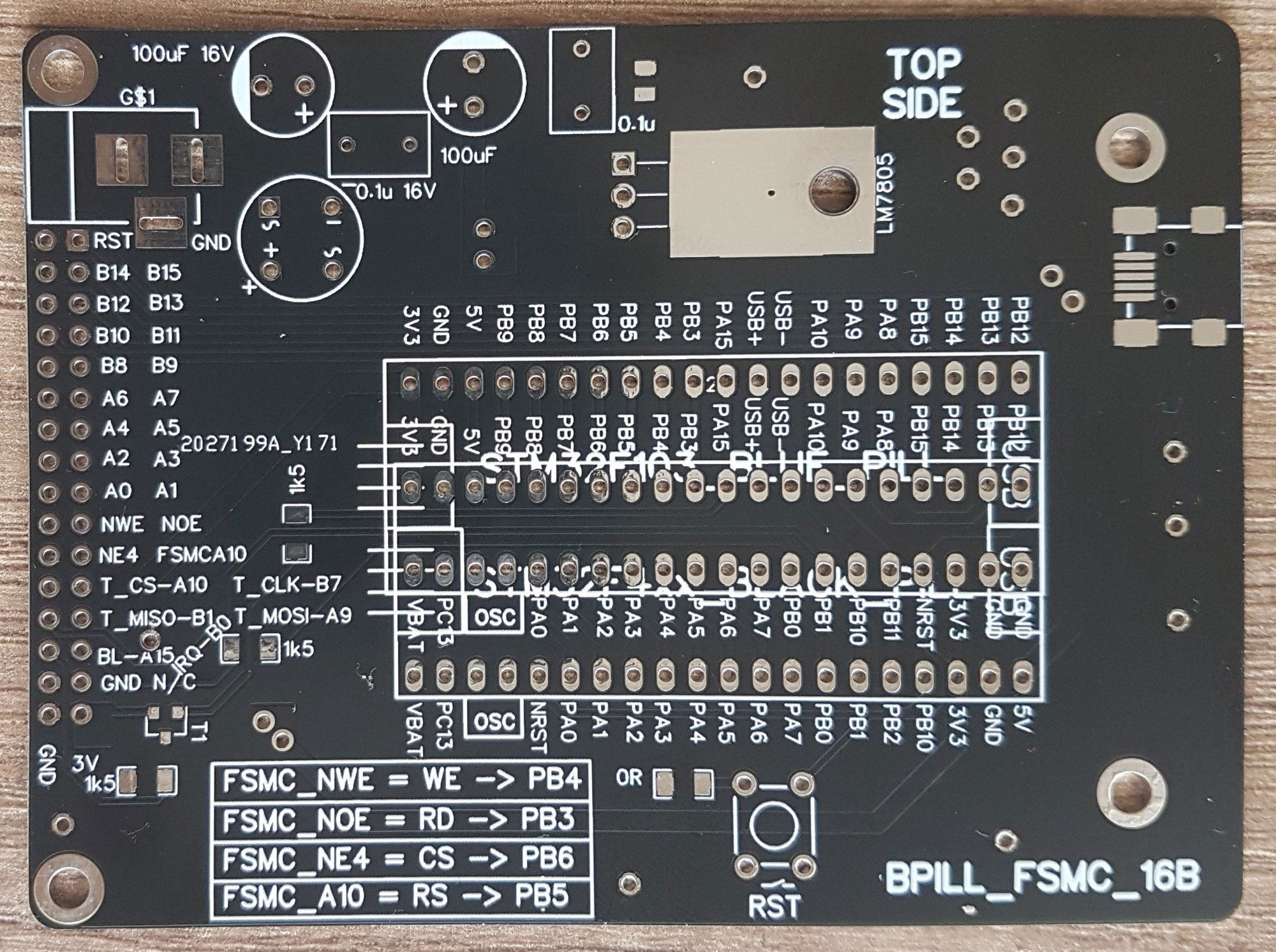

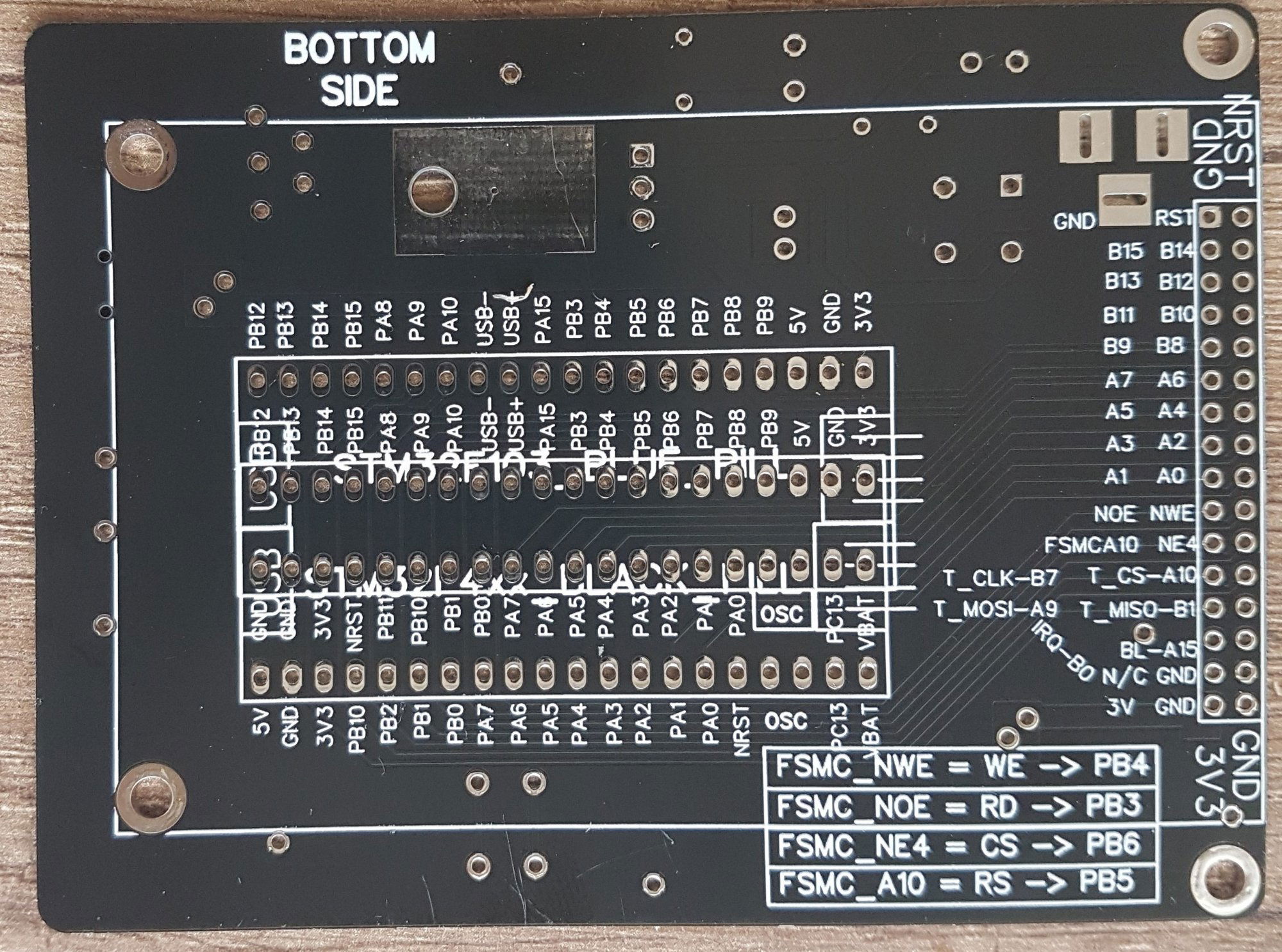

I w końcu powstało i przyjechało coś takiego:

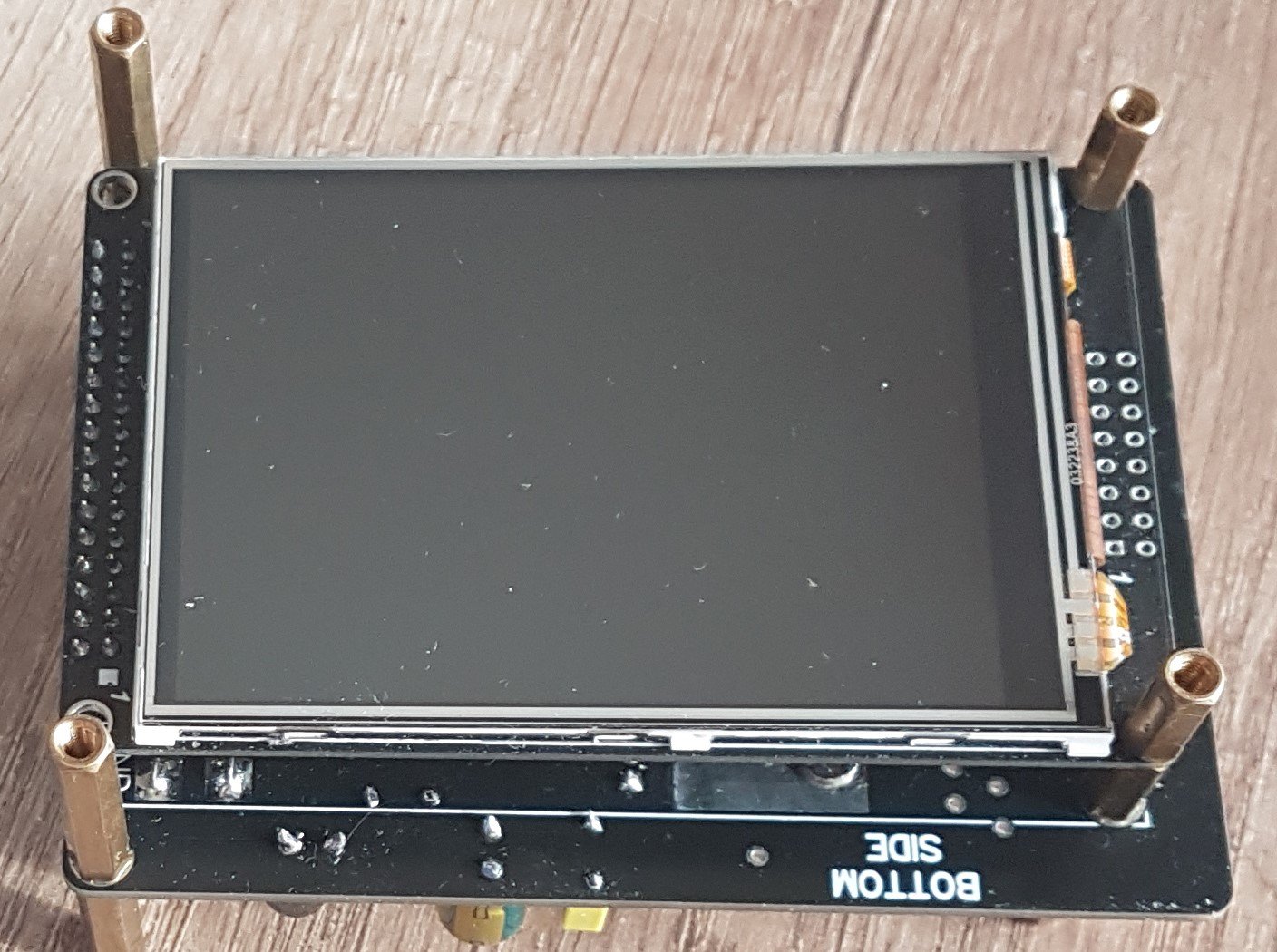

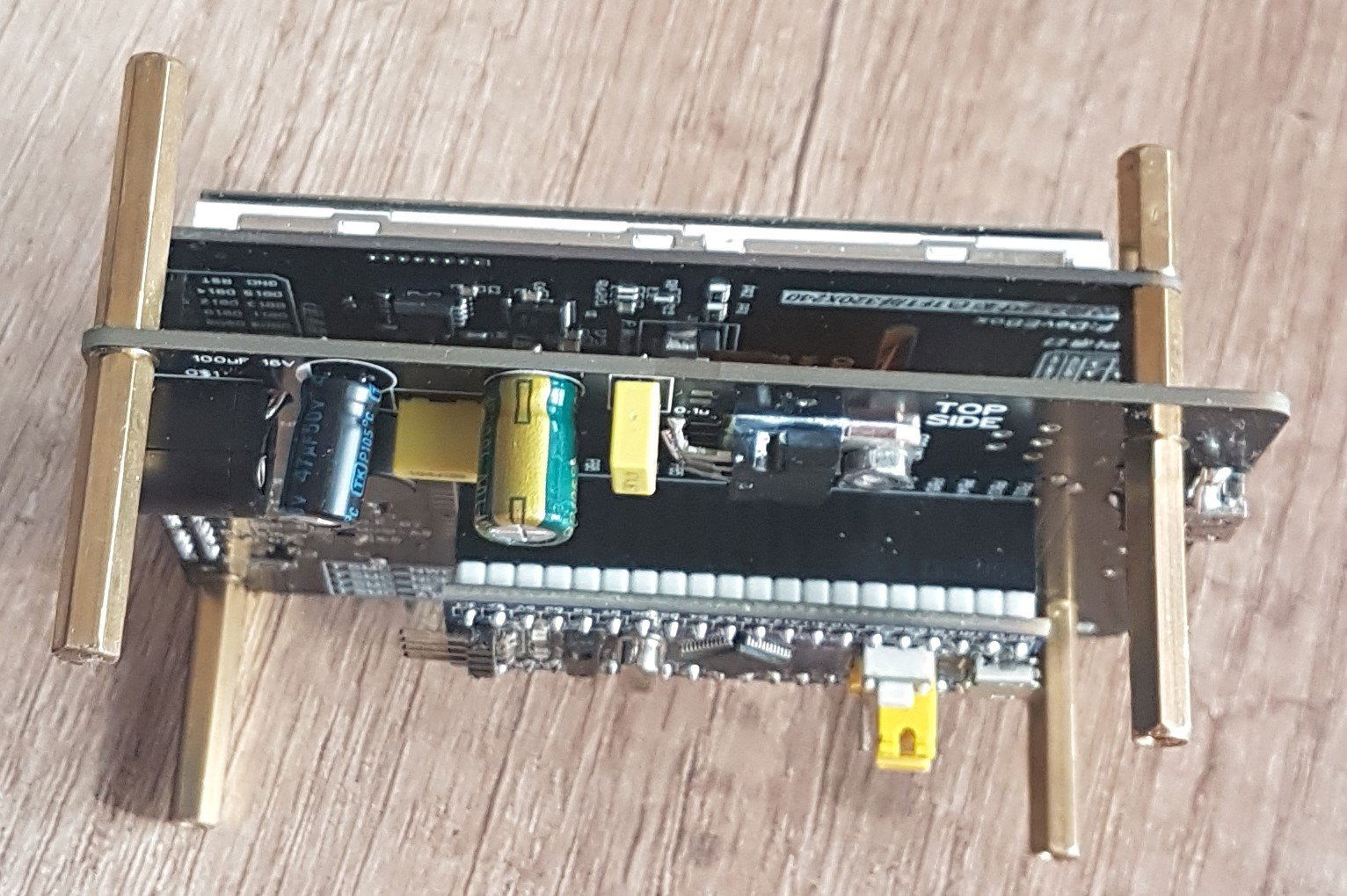

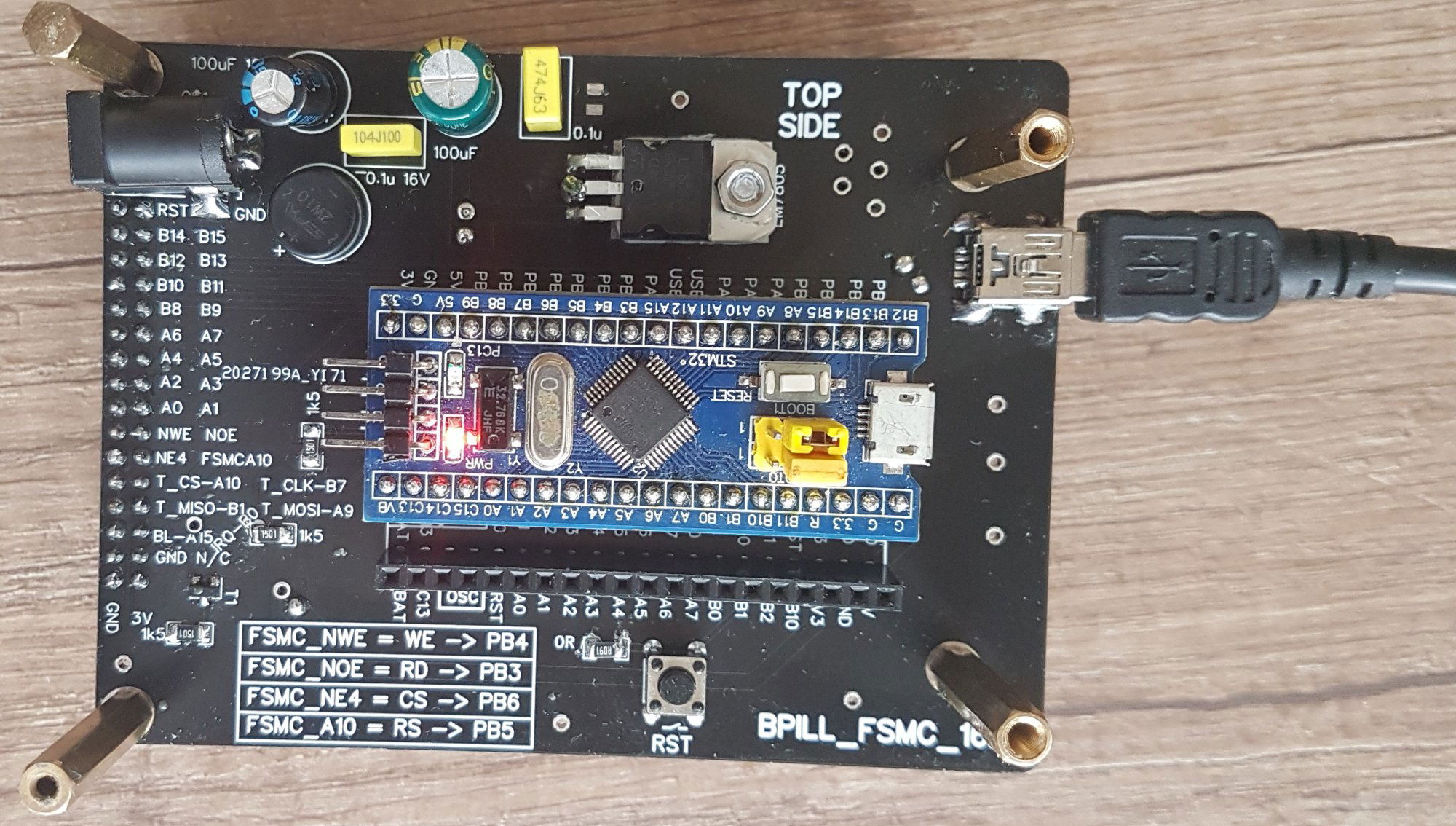

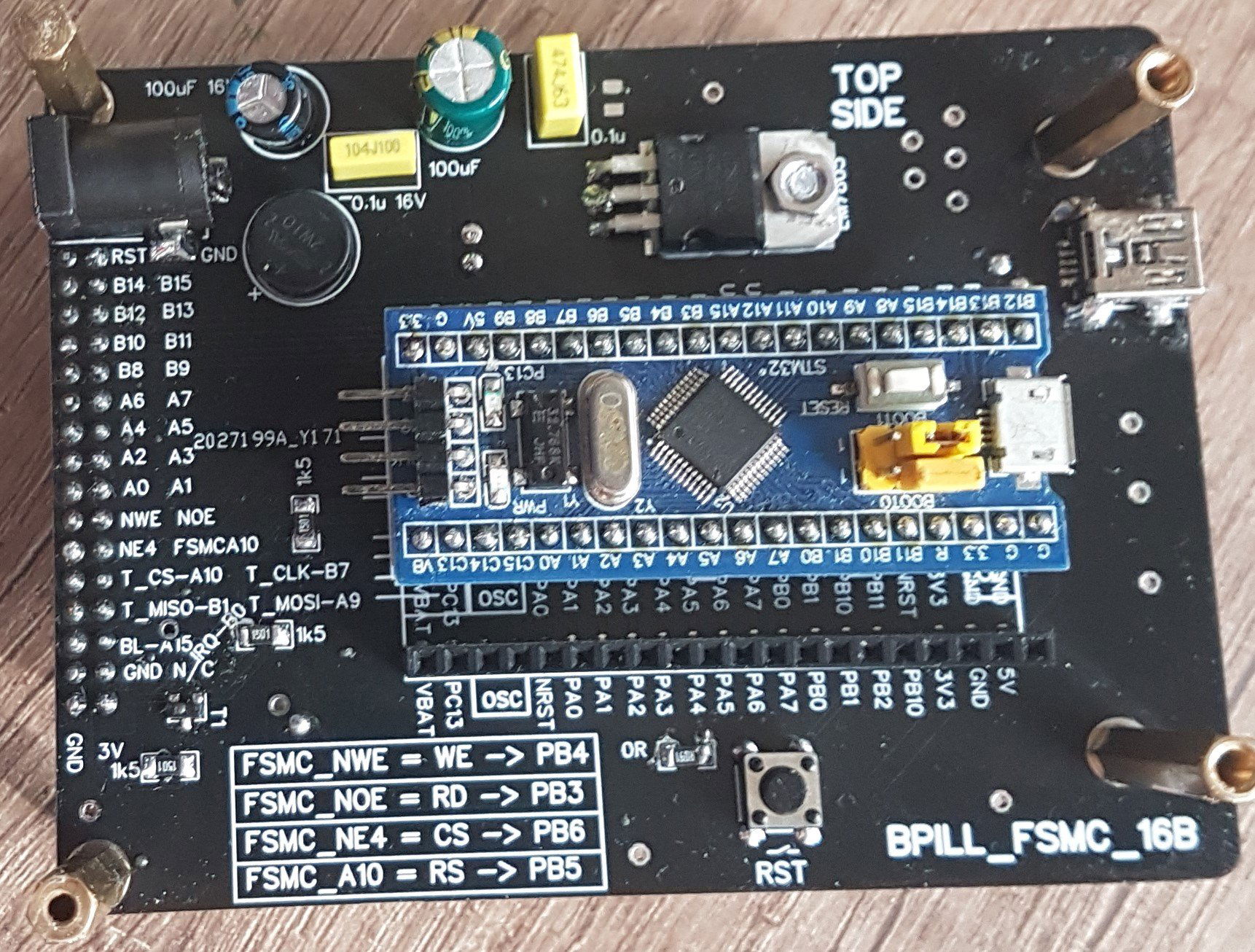

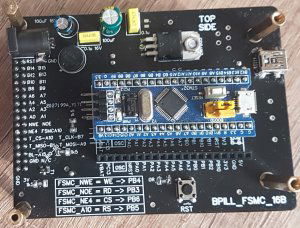

Po zlutowaniu i "oporządzeniu wyszło takie cacko:

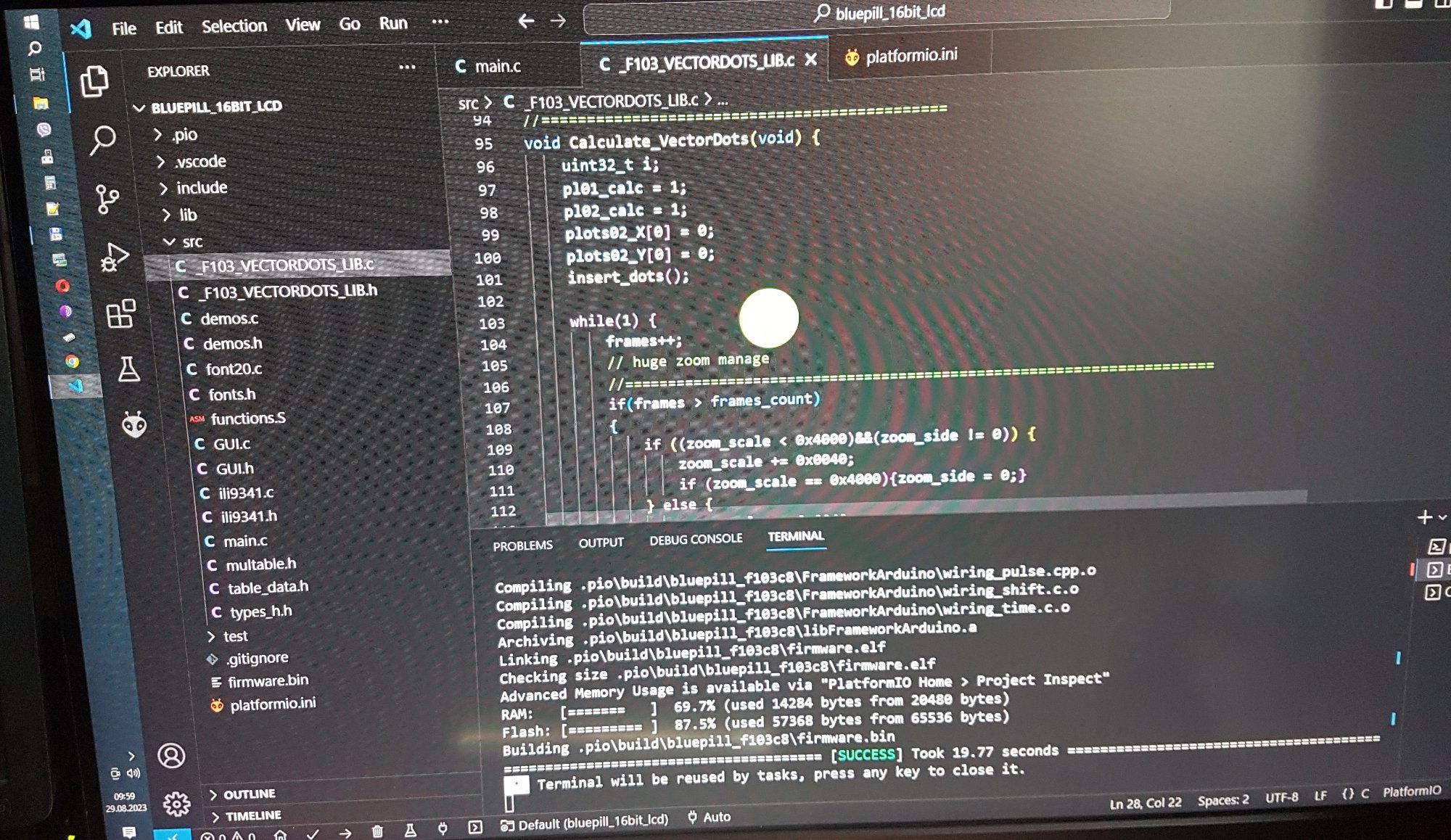

Cacko można oprogramować na przykład w PlatformIO:

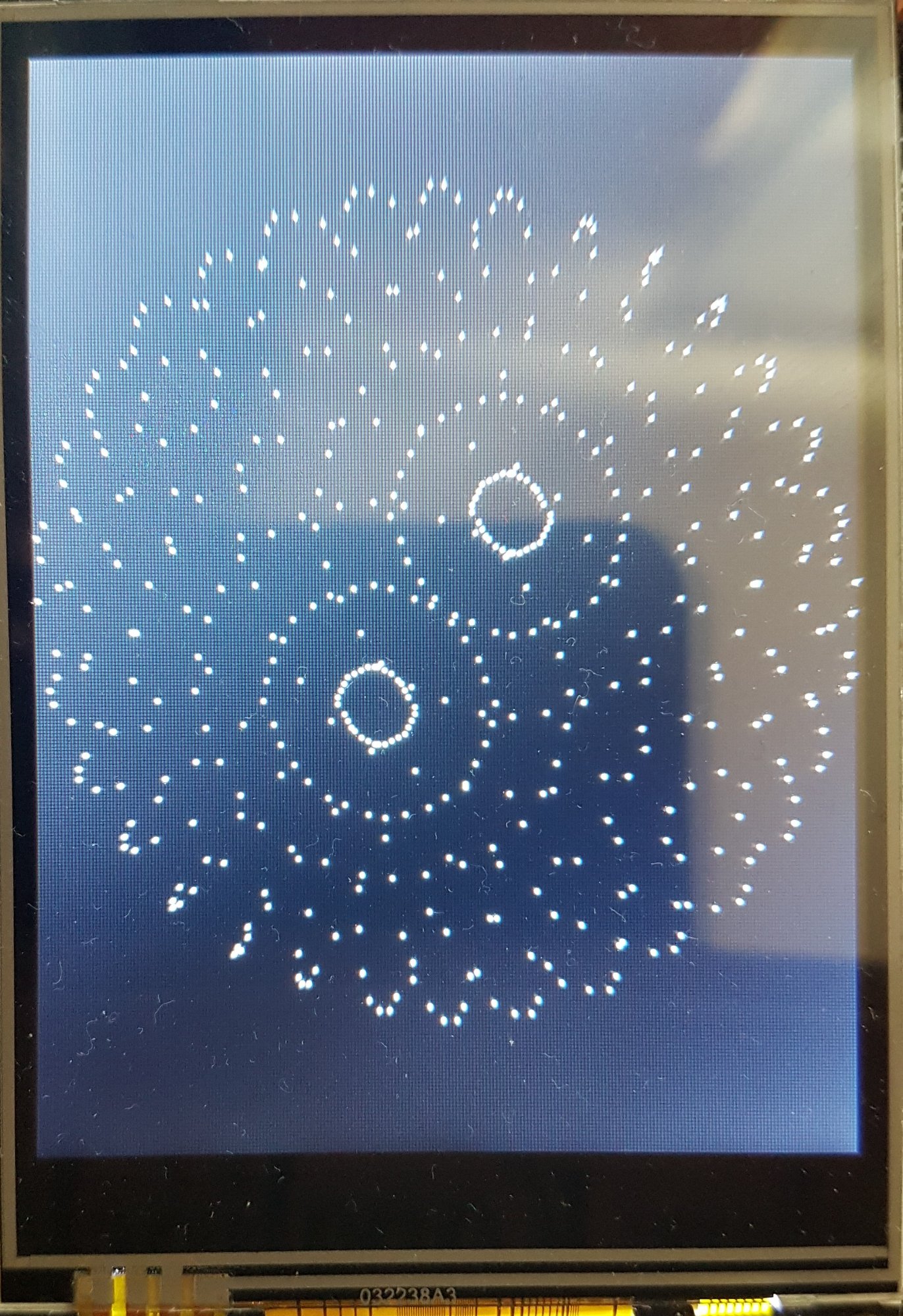

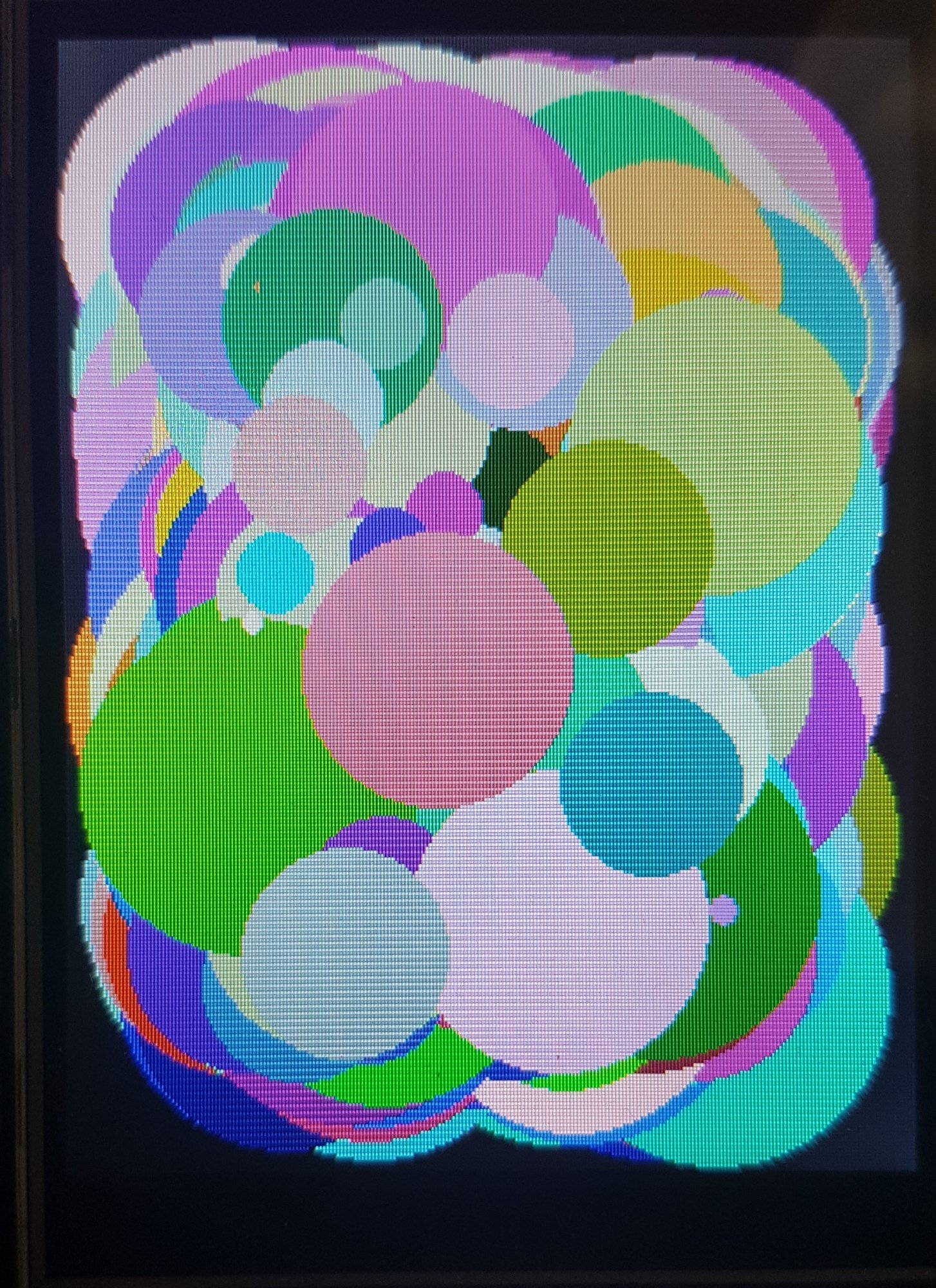

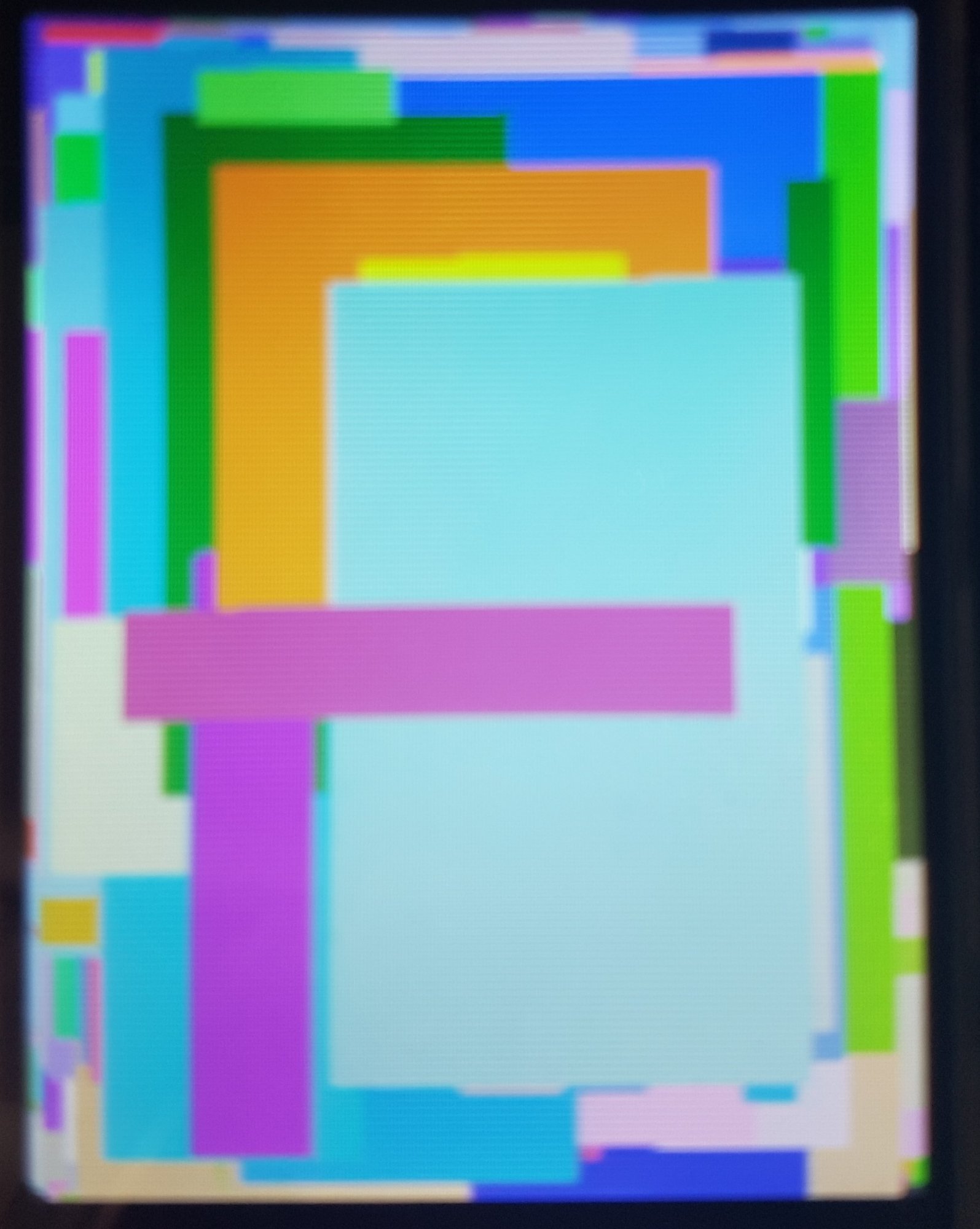

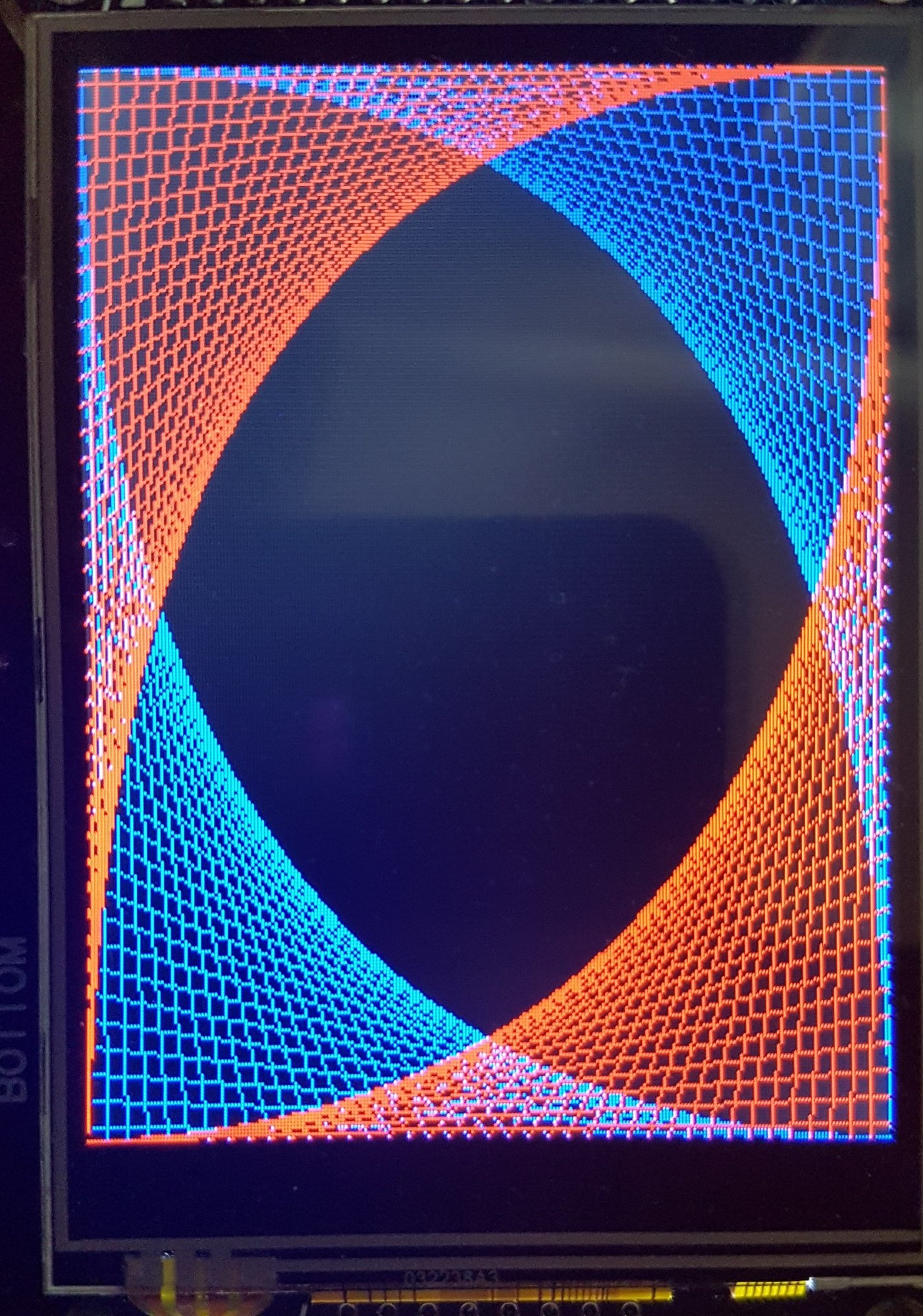

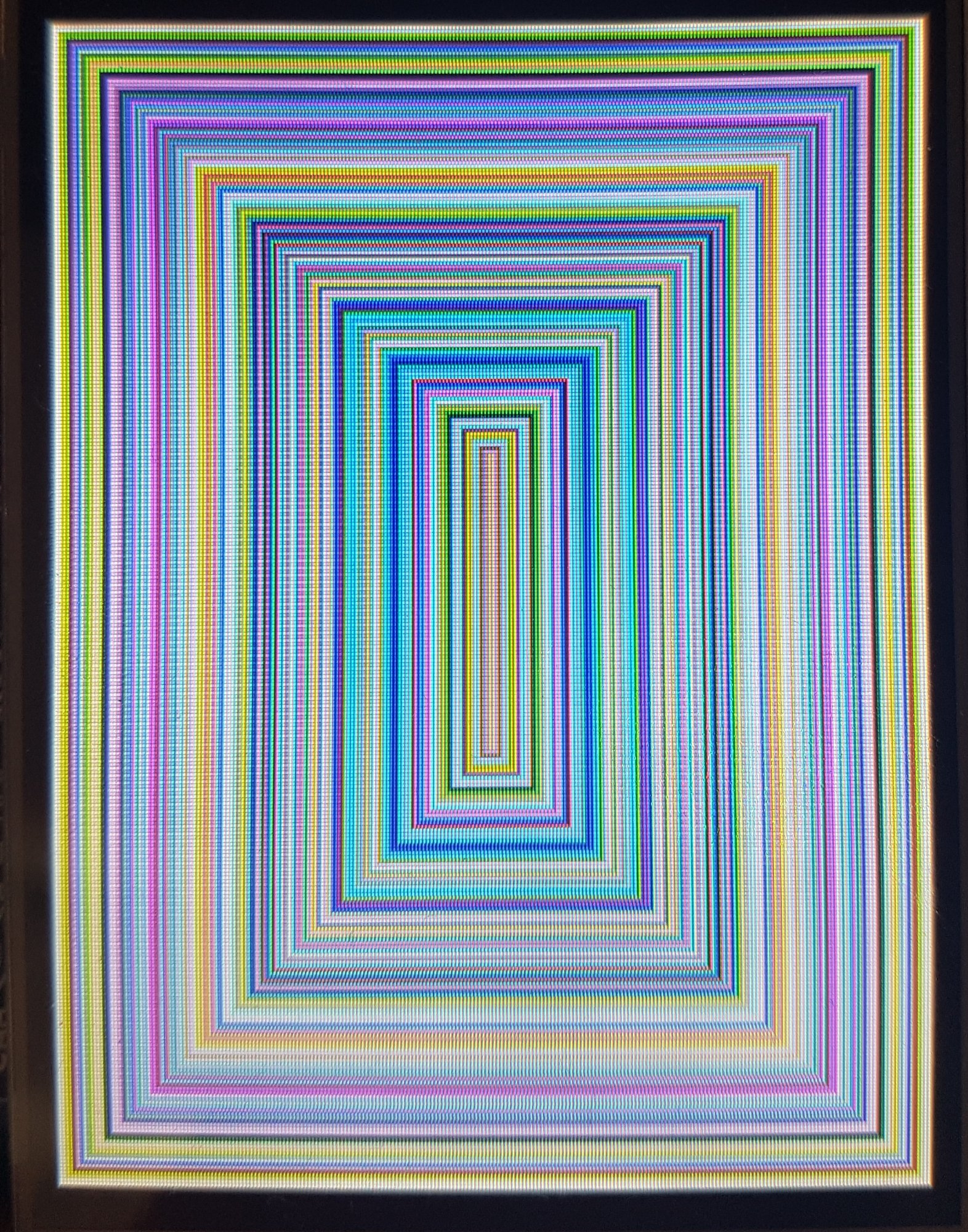

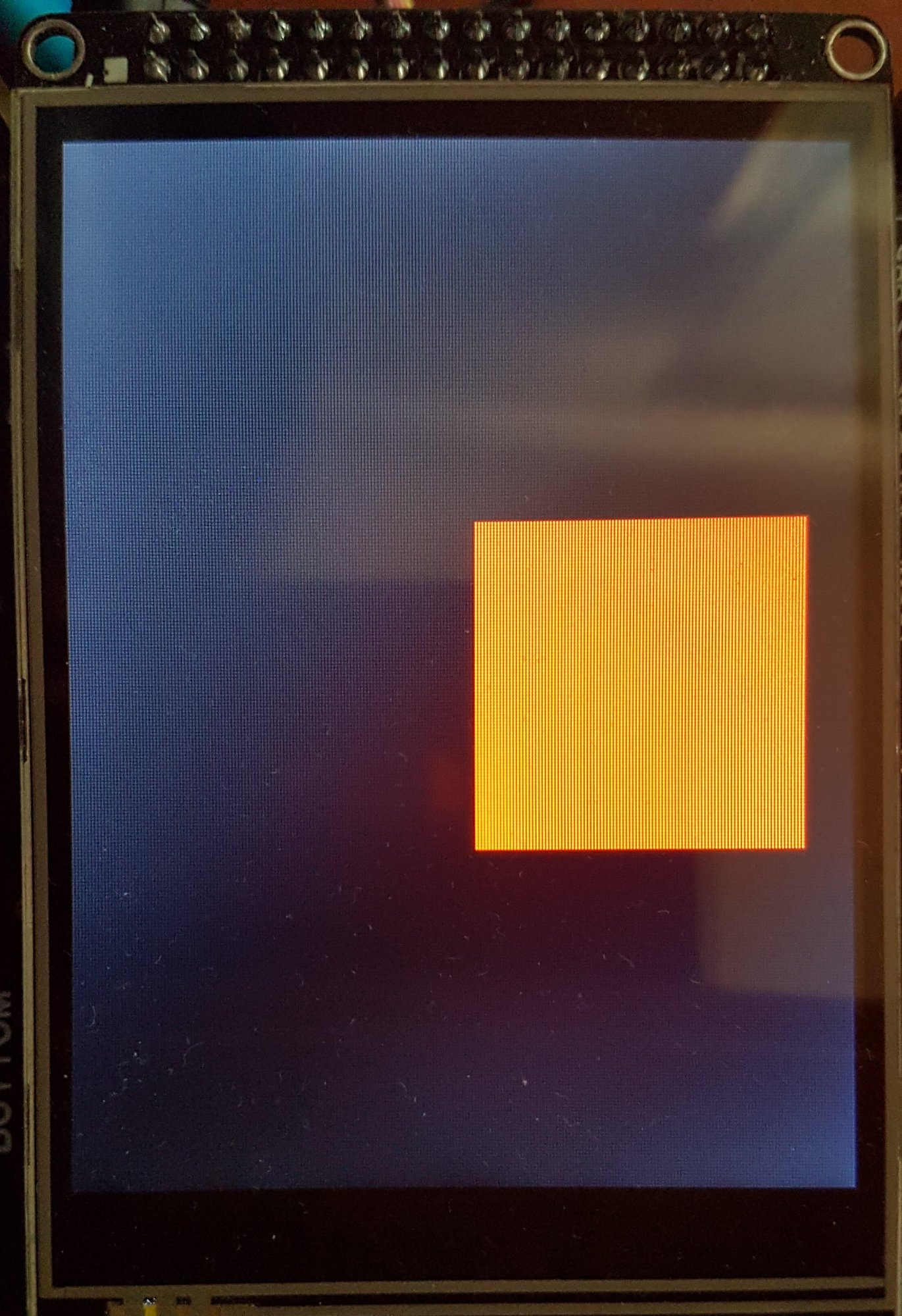

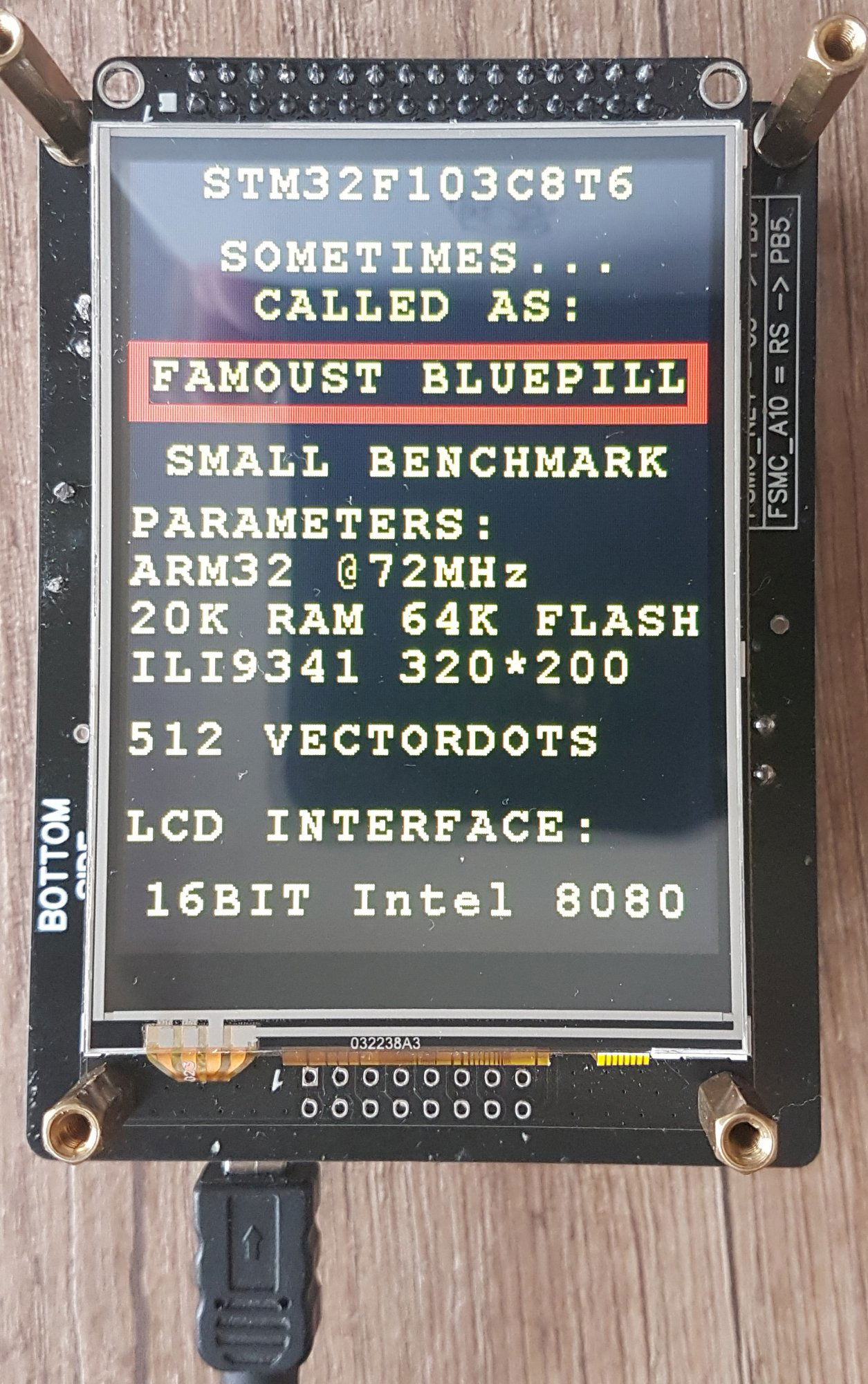

By w końcu odpalić swój benchamark:

Projekt na github:

https://github.com/wegi1/BLUEPILL_AND_I8080

youtube:



W tym miejscu podziękowania dla mojego przyjaciela PROTEUS'a, który wstępnie oprogramował i8080 dla zapisu. Stworzenie czegoś sensownego wymagało wielu optymalizacji zaczynając od algorytmu programu po broń ostateczną (assembler).

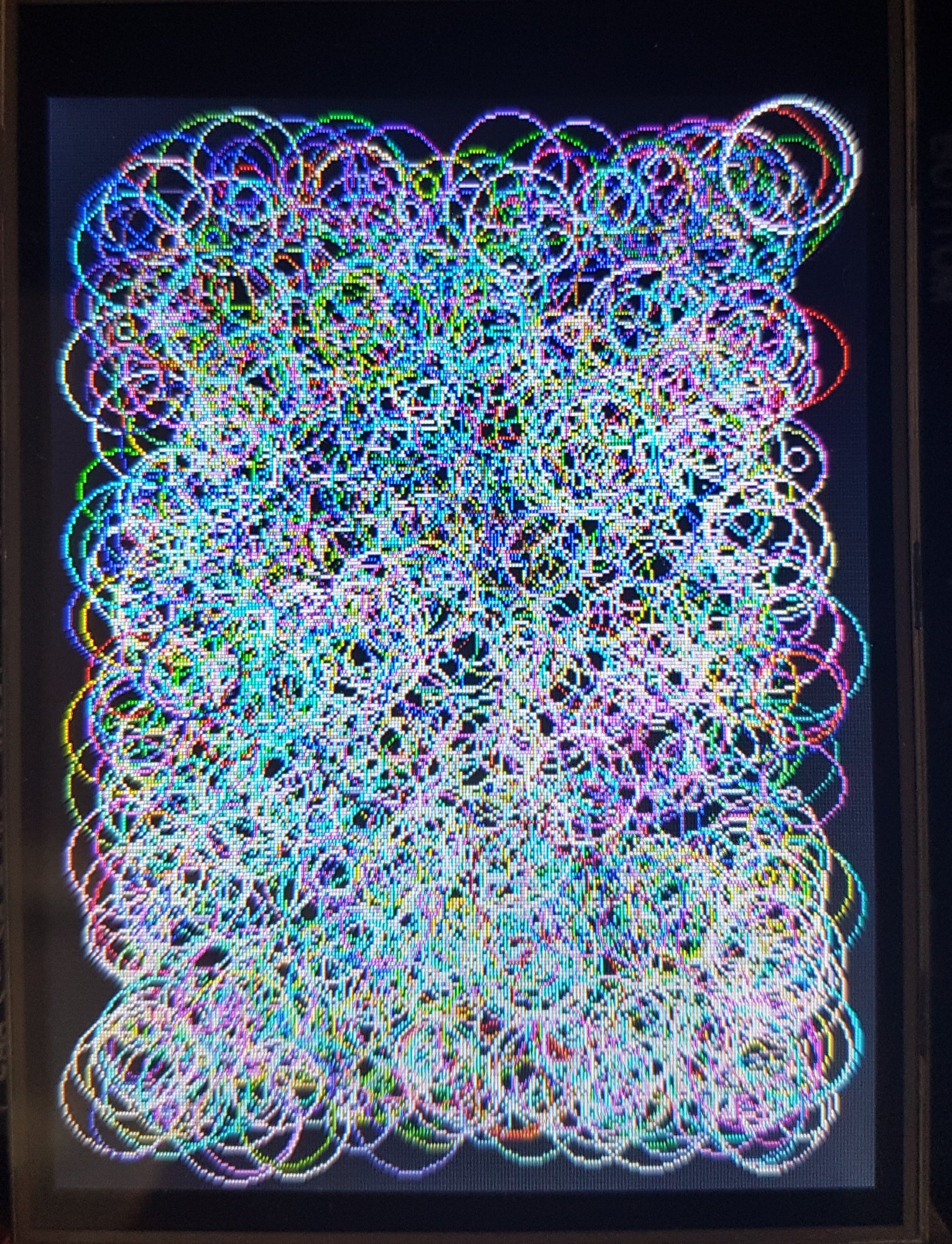

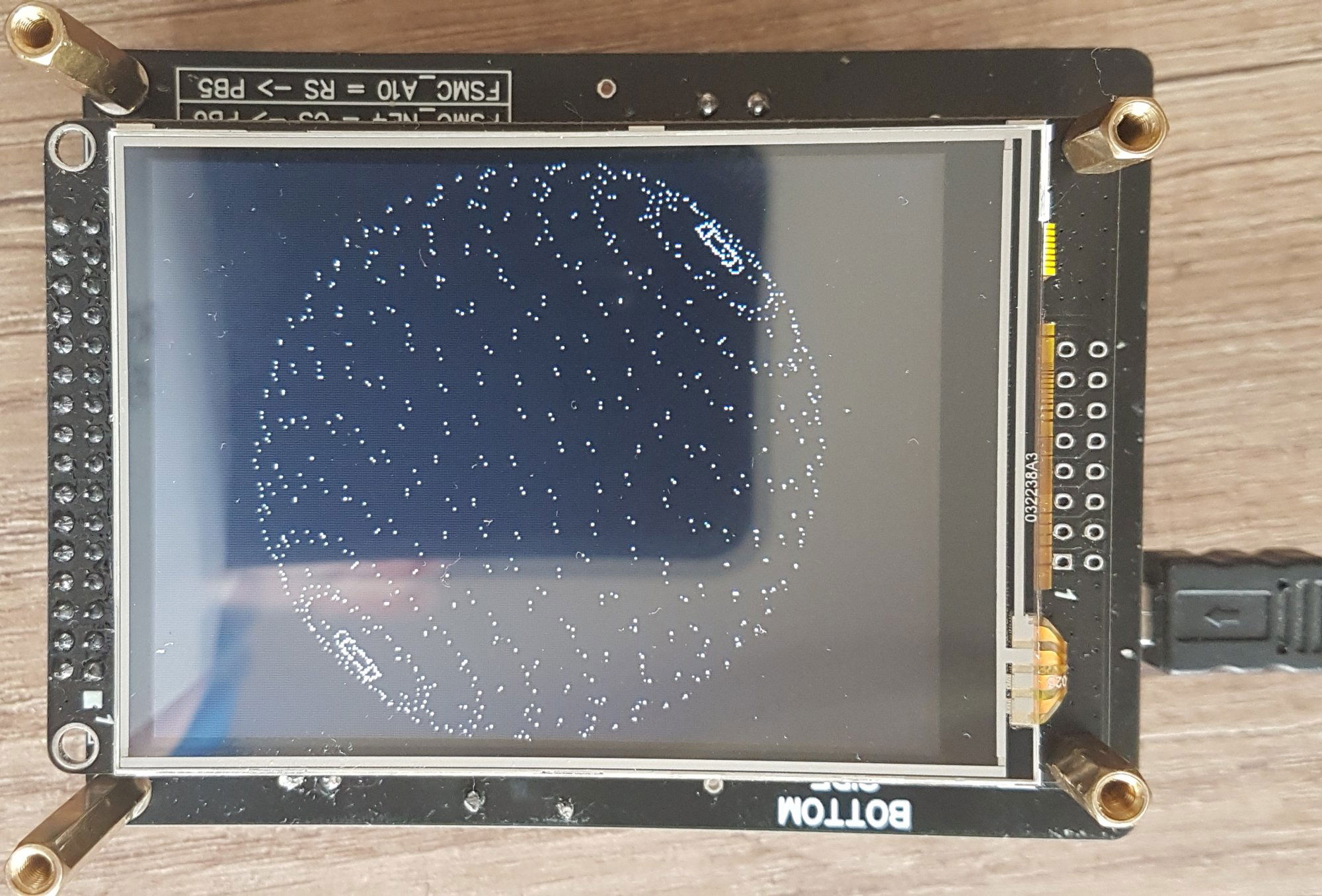

Z tym interfejsem ruszyły płynnie 512 vestordots ball, ale naprawdę wymagało to wielkiego wysiłku - poniżej zoptymalizowana procedura stawiania serii plotów(w tym wypadku 512):

.cpu cortex-m3
    .arch armv7-m
    .fpu softvfp

    .thumb
    .thumb_func
    .syntax unified


    .global Set_Many_Plots

    .type   Set_Many_Plots , %function

    .text
    .align    2
//=========================================================

//==============================================================

//Set_Many_Plots(uint16_t * plots_X, uint16_t * plots_y, uint32_t ManyPlots, uint16_t color );

// R0 = PLOT X POINTER
// R1 = PLOT Y POINTER
// R2 = MANY PLOTS TO PASTE
// R3 = UINT16_T COLOR

// R4 OFFSET TO BUFFERS
// R5 = GPIO ODR OFFSET
// R6 DATA TO SEND (REGISTER NUMBER OR X-Y COORDINATES)
// R7 GPIO_ODR VALUE
// R8-R9 DATA FOR CLICK NWE FOR WRITEREG OPERATION
// R10 BACKUP OF R6 REGISTER
// R11 = 0x00100020  => [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
// R12 GPIOB->ODR VALUE (HIGH 8 BYTES OF PERIPH ARE 8 HIGHEST BYTES ON THE DATABUS)
Set_Many_Plots:

        PUSH   {R3-R12}
        MOV    R4, #0              // OFFSET TO TABLES
        LDR    R5, = 0x40010800    // GPIOA ADDRESS POINTER
        MOV    R8,  #0x30          // [GPIO_B->BRR] NWE = 0 RS = 0
        MOV    R9,  #0x10          // [GPIO_B->BSRR] NWE = 1
        LDR    R11, = 0x00100020   // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        LDR    R7, [R5, #0x0C]     // read GPIO_A ODR
        LDR    R12, [R5, #0x040C]  // read GPIO_B ODR (addres pointer added to sign GPIO_B ODR #0x040C)
SET_PLOT_LOOP:

//--- SEND REGISTER NUMBR 0x2A
        MOV    R6, #0x2A          // R6 = DATA TO SEND

        AND    R7, 0xFF00         // mask 8 high bits
        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS

        LDRH   R10, [R1, R4]       // READ Y COORD
        STR    R8, [R5, #0x0414]   // [GPIO_B->BRR] NWE = 0, RS = 0 [GPIO B]
        MOV    R6, R10, LSR #8     // HIGH 8 BITS FIRST           // COPY Y COORD
        STR    R9, [R5, #0x0410]   // [GPIO_B->BSRR] NWE = 1

//--- FIRST Y COORD SEND ---

        // DON'T NEED BEFOR WE READ PORT A
        //LDR    R7, [R5, #0x0C]    // read GPIO_A ODR
        AND    R7, 0xFF00         // mask 8 high bits
        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS

        MOV    R6, R10
        STR    R11,[R5, #0x0410]  // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        AND    R6, 0xFF
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1
//---
        AND    R7, 0xFF00         // mask 8 high bits
        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS

        MOV    R6, R10, LSR #8    // HIGH 8 BITS FIRST
        STR    R11,[R5, #0x0410]  // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        AND    R7, 0xFF00         // mask 8 high bits
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1
//---
//- 2nd TIME PUT Y COORD ---

        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS

        MOV    R6, R10
        STR    R11,[R5, #0x0410]  // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        AND    R6, 0xFF
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1

        AND    R7, 0xFF00         // mask 8 high bits
        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS

        MOV    R6, #0x2B          // R6 = DATA TO SEND
        STR    R11,[R5, #0x0410]  // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        AND    R7, 0xFF00         // mask 8 high bits
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1
//---
//--- SEND REGISTER NUMBR 0x2B

        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS
        LDRH   R10,  [R0, R4]       // READ X COORD
        STR    R8,   [R5, #0x0414]  // [GPIO_B->BRR] NWE = 0, RS = 0 [GPIO B]
        MOV    R6,   R10, LSR #8    // COPY X COORD
        STR    R9,   [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1

//*************************

//--- NOW X COORD SEND ---
        AND    R7, 0xFF00         // mask 8 high bits
        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS

        MOV    R6, R10
        STR    R11,[R5, #0x0410]  // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        AND    R6, 0xFF
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1

        AND    R7, 0xFF00         // mask 8 high bits
        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS


        MOV    R6, R10, LSR #8
        STR    R11,[R5, #0x0410]  // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        AND    R7, 0xFF00         // mask 8 high bits
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1
//---
//- 2nd TIME PUT X COORD ---

        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS

        MOV    R6, R10
        STR    R11,[R5, #0x0410]  // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        AND    R6, 0xFF
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1

        AND    R7, 0xFF00         // mask 8 high bits
        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS

        MOV    R6, #0x2C          // R6 = DATA TO SEND
        STR    R11,[R5, #0x0410]  // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        AND    R7, 0xFF00         // mask 8 high bits
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1
//---
//--- SEND REGISTER NUMBR 0x2C

        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS

        MOV    R6, R3            // GAVE COLOR AND PUT 16 BITS OF COLOR TO DATABUS
        STR    R8, [R5, #0x0414]  // [GPIO_B->BRR] NWE = 0, RS = 0 [GPIO B]
        AND    R6, 0xFF
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1

        AND    R7, 0xFF00         // mask 8 high bits
        ORR    R7, R6             // join ODR  GPIO_A prepared value with a nev lowest 8 bits
        STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS

        MOV    R6, R3            // RESTORE COLOR FOR PUT 8 HIGH BITS TO DATABUS
        AND    R6, 0xFF00


        AND    R12, 0x00FF         // prepare for high 8 bits from R0
        ORR    R12, R6             // join data to send
        STR    R12, [R5, #0x040C]  // and finally store high byte our data on the DATABUS
        //FINALLY LATCH THE COLOR

        ADD    R4, R4, #0x02      // increase offset
        STR    R11,[R5, #0x0410]  // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        SUBS   R2, R2, #1         // manyDots count
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1

        BNE    SET_PLOT_LOOP
//****************************

        POP    {R3-R12}
        BX     LR
//==============================================================



Z efektu końcowego jestem bardziej niż dumny, można by założyć kolejny wątek historii optymalizacji, kiedy czyszczenie ekranu początkowo zajmowało kilka sekund, gdy na końcu szybkość  wyniosła ponad 80Hz. Tak samo aż niewiarygodnie 512 vectordotów działa lepiej, jak na nieoptymalizowanych CM4 168MHz.

Tak naprawdę najwięcej czasu program spędza na oczekiwaniu na jedną z bliskich końca ekranu linii by rozpocząć błyskawiczne wymazywanie poprzednio postawionych dotów i stawianie kolejnych nowych - to zajmuje około 50 linii w ustawieniu pionowym LCD (portrait). Samo liczenie 512 dotów o ile pamiętam zajmuje o wiele mniej, niż ich stawianie.

Jest także kwestia hmm... dziwnego działania czy wymagań sterownika ILI9341, który wiele rozkazów jak np. WriteReg używają tylko najmłodszych 8 bitów magistrali danych. Bardzo nieszczęsna jest także procedura stawiania plota, według której najpierw trzeba "otworzyć okno" o wielkości 1*1 pixel - kołomyja po prostu... Wystarczyło by podać współrzędne pixela i kolor (na szczęście kolor jest przyjmowany przez całą magistralę 16 bitów). A tak trzeba podawać 2 razy współrzędne plota, które są wielkości 16 bitów przez najmłodsze 8 bitów magistrali - po prostu strata czasu...

Jeszcze nie zdążyłem przetestować, czy ruszy to z black pillem.

Wyświetlacz i bluepil zagospodarowany 🙂

[matsobdev]

Dnia 29.08.2023 o 16:40, virtualny napisał:

A tak trzeba podawać 2 razy współrzędne plota, które są wielkości 16 bitów przez najmłodsze 8 bitów magistrali - po prostu strata czasu...

Cała klatka jest rysowana (generowana) od początku za każdym razem, czy tylko wybrane piksele są gaszone i zapalane?

Edytowano Sierpień 31, 2023 przez matsobdev

[virtualny]

Co klatkę liczonych jest 512 pixeli, następnie są sprawdzane i oznaczane czy znajdują się w zakresie widocznym na ekranie. Od linii (rastra) 310 z (320) następuje wymazanie pixeli postawionych w poprzedniej ramce i natychmiast po tym stawiane są nowe doty w ilości do 512 - czyli wybrane pixele są wygaszane i zapalane. Niestety mamy tutaj  opóźnienie wynikające z wymagań sterownika:



1. Po pierwsze nie mogę zastosować rozkazu (bo taki nie istnieje) typu "Put_Pixel(x,y, color)", aby raz podać współrzędne X i Y oraz kolor pixela, tylko muszę podać okno (start x, start y, end x, end y) o wielkości 1 pixela w x i y, czyli:

    LCD_WriteReg(ILI_CASET);
    LCD_WriteData(y0);
    LCD_WriteData(y0);
    LCD_WriteReg(ILI_PASET);
    LCD_WriteData(x0);
    LCD_WriteData(x0);
    LCD_WriteReg(ILI_RAMWR);
    LCD_WriteData(Color);

2. Po drugie w wypadku tego rozkazu, pomimo że magistrala jest 16 bitowa przesyłanie danych X i Y jest wyłącznie przez najniższe 8 bitów magistrali, pomimo że X i Y są wielkościami 16 bitowymi - czyli tak naprawdę wykonywane jest to tak:

    LCD_WriteReg(ILI_CASET);
    LCD_WriteData(y0 >> 8);
    LCD_WriteData(y0);
    LCD_WriteData(y0 >> 8);
    LCD_WriteData(y0);
    LCD_WriteReg(ILI_PASET);
    LCD_WriteData(x0 >> 8);
    LCD_WriteData(x0);
    LCD_WriteData(x0 >> 8);
    LCD_WriteData(x0);
    LCD_WriteReg(ILI_RAMWR);
    LCD_WriteData(Color);

A wszystko tylko dla 1 pixela czyli 3 zapisy do rejestrów i 9 razy wystawianie danej na magistrali (za każdym razem po wystawieniu danej trzeba "kliknąć 2 razy linią NWE! 0/1 ) -zamiast :

    LCD_WriteReg(PIXEL); // mój wyimaginowany rejestr i rozkaz optymalizujący stawianie pixela
    LCD_WriteData(y0);
    LCD_WriteData(x0);
    LCD_WriteData(Color);

W poprzednim moim poście, zamieszczona procedura stawia w pętli do 512 dotów, gdzie przez referencje podany jest w R0 wskaźnik do tablicy współrzędnych X, R1 współrzędnych Y, R2 przez wartość ilość dotów do postawienia i R3 przez wartość kolor. Z C tą procedurę wywołuje się:

//Set_Many_Plots(uint16_t * plots_X, uint16_t * plots_y, uint32_t ManyPlots, uint16_t color );
Set_Many_Plots(& plots_X, & plots_y, ManyPlots, color );



Czyli nawet stawianie samych plotów zamiast pełnej ramki jest upierdliwe. Dodatkowo dochodzimy do pewnej granicy, ponieważ flash może być "access'owany" do bodajże 24MHz i postawienie tego na maszynie 160MHz zwiększy tylko ilość waitstate'ów, a kod się szybciej nie wykona jeżeli nie mamy jakiegoś cashe na podorędziu.

[matsobdev]

To nie zmniejszy ilości przesyłanych danych do wyświetlacza, ani tym bardziej możliwego odświeżania tak aby zmieścić się czasie rysowania klatki przez wyświetlacz, co najwyżej "uprości". A mianowicie siłowe wysyłanie całej klatki na bieżąco (czy częściowego) bufora, bez selektywnego gaszenia tego co było wcześniej na ekranie. Nie trzeba wtedy sterować wyświetlaczem (wystarczy raz wydać polecenie zapisu do pamięci), tylko wprost zarzucić strumień - 240 * 320 * RGB565 = 150 KB. Jak się zapełni pamięć wyświetlacza, to następne dane zapisują się od początku pamięci.

Edytowano Sierpień 31, 2023 przez matsobdev

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[virtualny]

512 x 12 zapisów z czego 11 ignoruje 8 najstarszych bitów magistrali to tak policzyłbym "plus-minus" 8 "pełnych" zapisów na 1 dot, co daje 4KB dla 512 dotów versus 150KB "brutal force" na ramkę, gdzie oprócz przesyłania danych trzeba jeszcze doty poobracać w 3 osiach... No i mała ilośc RAM w bluepillu... Coś takiego to na czymś bardziej wypasionym z własnym i DMA transferującym go do LCD framebufforem.







edit:

UPS... plus drugie 4KB na zapalenie nowych vectordotów - razem 8KB

Edytowano Wrzesień 1, 2023 przez virtualny

[virtualny]

Mogę odstąpić PCB jeżeli ktoś chce za cenę wysyłki paczkomatem.

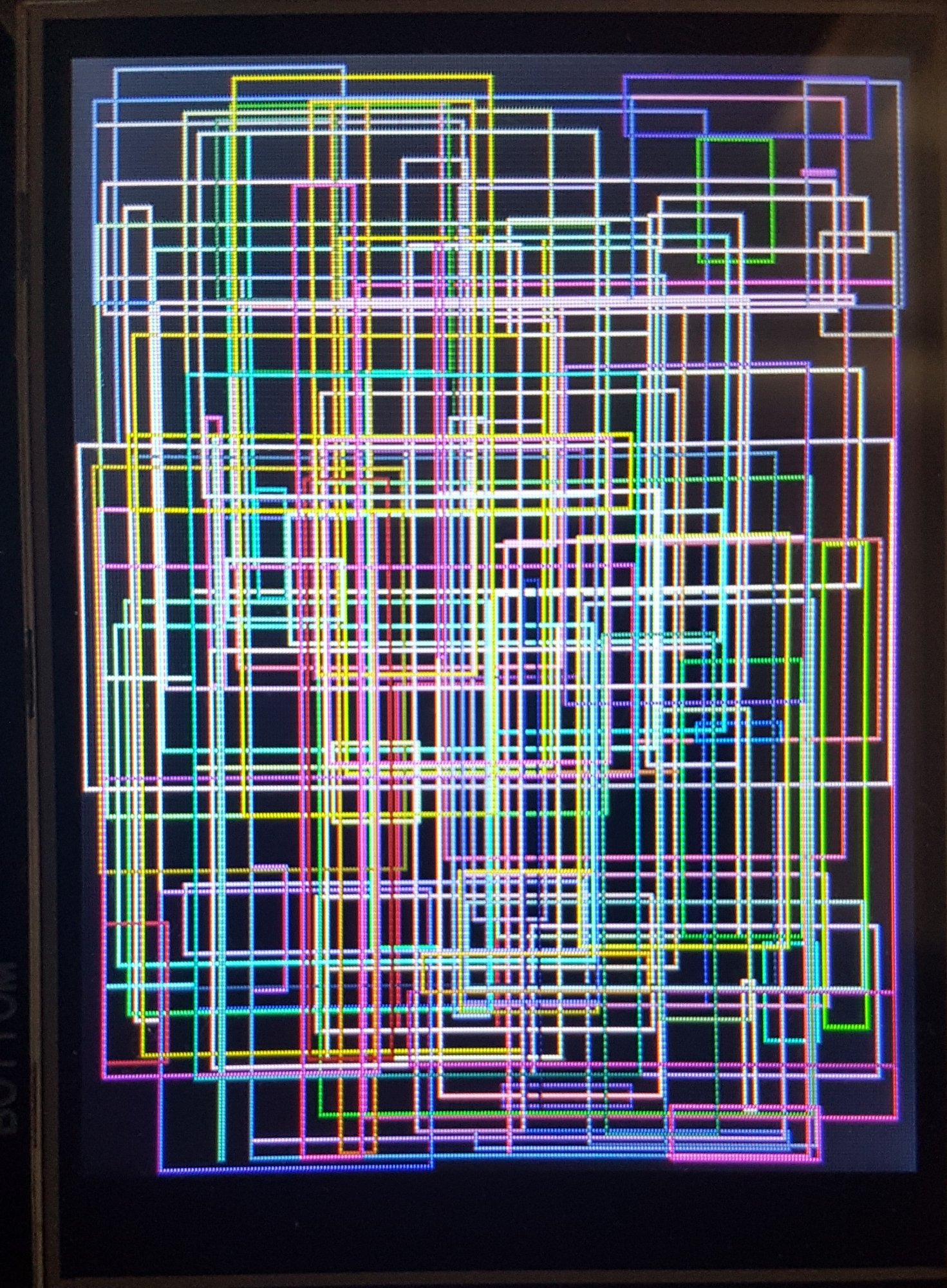

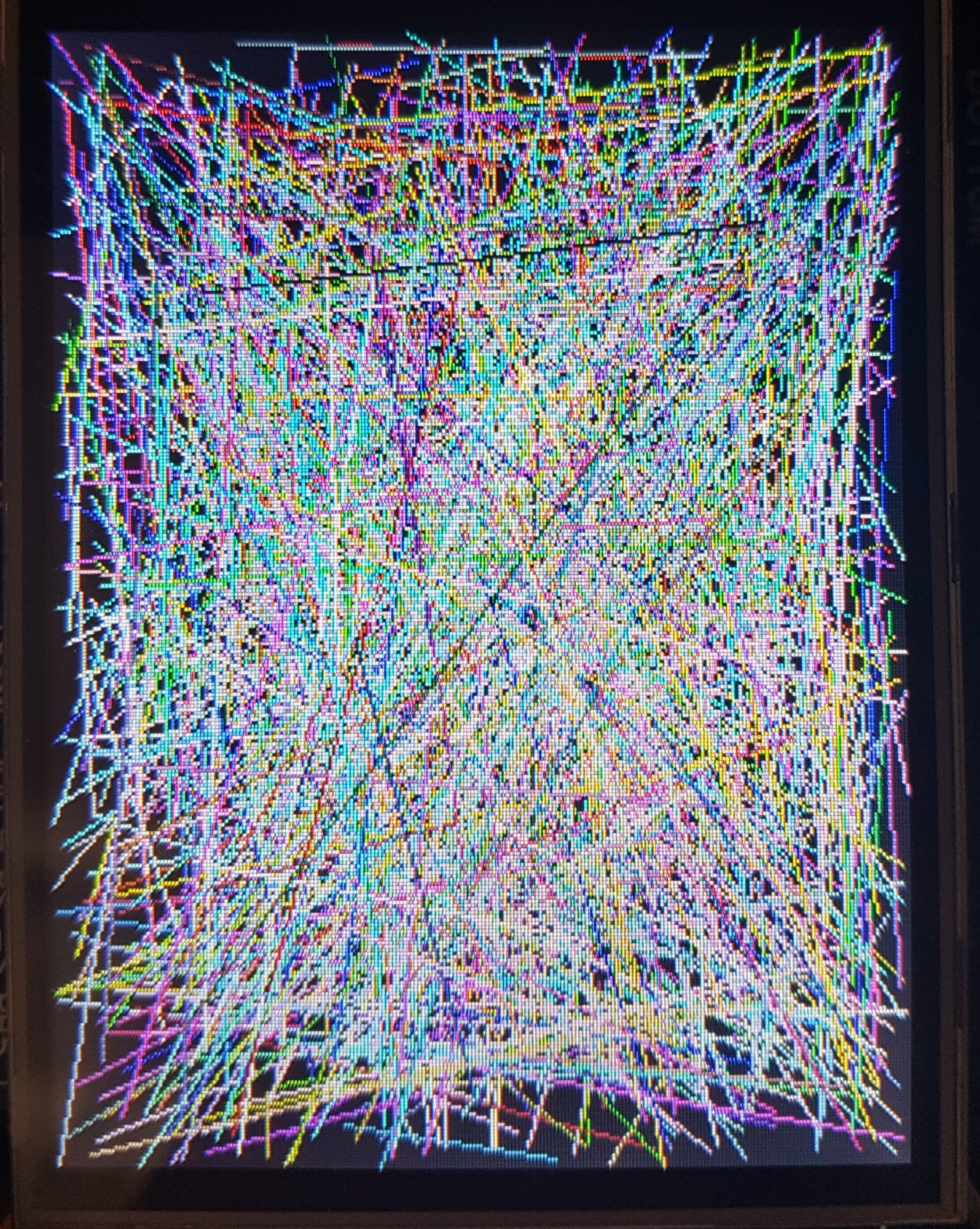

Zdjęcia z pozostałych części benchmarku:









[H1M4W4R1]

To ja będę tym narzekającym na design PCB 😄

1. Widzę bardzo niemiłe przecięcia ścieżek (aka. nie są pod kątem prostym). To bardzo szybka droga do dużej ilości problemów z zakłóceniami.
2. Energia nie płynie ścieżkami, tylko polem między nimi. Masa i ścieżki sygnałowe powinny być jak najbliżej siebie. Czy jest jakiś powód, dla którego nie zastosowałeś pola masowego na całej płytce?
3. Osobiście unikam przelotek jak ognia, ale czasem jednak je trzeba stosować. Tutaj obowiązuje zasada parzystości - dwie przelotki. Jedna dla sygnału, druga zaraz obok dla masy. Zwykle nie jest to aż tak istotne, ale jak pojawią się wyższe częstotliwości to zacznie to być całkiem problematyczne.
4. NIGDY NIE PRZECINAJ ŚCIEŻKI SYGNAŁOWEJ I MOCY (chyba, że naprawdę nie ma już żadnej innej możliwości, ale to wtedy tylko i wyłącznie przecięcie pod kątem 90 stopni).

To byłoby chyba na tyle. W każdym razie pomysł dość interesujący, chociaż osobiście ostatnio wolę styl retro i wszystko w THT.

Ref:



Edytowano Wrzesień 3, 2023 przez H1M4W4R1

[virtualny]

12 godzin temu, H1M4W4R1 napisał:

Widzę bardzo niemiłe przecięcia ścieżek (aka. nie są pod kątem prostym). To bardzo szybka droga do dużej ilości problemów z zakłóceniami.

Nie jestem pewien o co chodzi, prawdopodobnie o routing linii 5V albo 3V gdzie ścieżki mają po 60 milsów...

12 godzin temu, H1M4W4R1 napisał:

Czy jest jakiś powód, dla którego nie zastosowałeś pola masowego na całej płytce?

Wylewka masowa jest po obu stronach, tylko że tego nie pokazałem. Pokazałem  routing bez przelotek na liniach sygnałowych.

13 godzin temu, H1M4W4R1 napisał:

Osobiście unikam przelotek jak ognia, ale czasem jednak je trzeba stosować. Tutaj obowiązuje zasada parzystości - dwie przelotki. Jedna dla sygnału, druga zaraz obok dla masy. Zwykle nie jest to aż tak istotne, ale jak pojawią się wyższe częstotliwości to zacznie to być całkiem problematyczne.

Linie sygnałowe są bez przelotek (UDAŁO SIĘ), w miejsce przelotek zastosowałem na liniach 3 i 5V pady dwuwarstwowe (jak się uprzeć, to też przelotka tylko w powiększeniu) plus miejscowe wylewki 3 i 5V (ponieważ było dużo miejsca) żeby mieć dobre przejście linii 3 i 5V pomiędzy warstwami. Z tych samych powodów zastosowałem pady łączące wylewki GND zamiast przelotek 12mils. Częstotliwości maksymalne jakie się tu pojawiają, to strob zapisu na linii NWE, który mógłby działać z prędkością 18MHz, i który celowo został obniżony do 9 MHZ, pomiędzy strob intencjonalnie "wplecono" kolejne zadania - widać w zamieszczonej procedurze Set_Many_Plots(uint16_t * plots_X, uint16_t * plots_y, uint32_t ManyPlots, uint16_t color ) :




//===========================================
       STR    R7, [R5, #0x0C]    // store lowest 8 bits into GPIO_A as our low byte DATABUS


        MOV    R6, R10, LSR #8    // intentionally delay for databus stabilise
        STR    R11,[R5, #0x0410]  // [GPIO_B->BSRR] NWE = 0, RS = 1 [GPIO B]
        AND    R7, 0xFF00         //INTENTIONALLY DELAY FOR SLOW DOWN WRITE STROBE // mask 8 high bits
        STR    R9, [R5, #0x0410]  // [GPIO_B->BSRR] NWE = 1
//============================================



(W innym wątku robiłem doświadczenia z jaką maksymalną prędkością da się "machać" programowo pinem, tudzież ile cykli rdzenia zajmuje wykonanie wybranego rozkazu.)

13 godzin temu, H1M4W4R1 napisał:

NIGDY NIE PRZECINAJ ŚCIEŻKI SYGNAŁOWEJ I MOCY (chyba, że naprawdę nie ma już żadnej innej możliwości, ale to wtedy tylko i wyłącznie przecięcie pod kątem 90 stopni).

Dzięki za wartościową radę.

I dzięki za dobry filmik.







[H1M4W4R1]

2 godziny temu, virtualny napisał:

Częstotliwości maksymalne jakie się tu pojawiają, to strob zapisu na linii NWE, który mógłby działać z prędkością 18MHz

Czyli na oko może on powodować zakłócenia harmoniczne aż do ~500MHz, czyli bez problemu zahacza o fale radiowe 😉 (Nawet przy obniżeniu o połowę).

2 godziny temu, virtualny napisał:

Nie jestem pewien o co chodzi, prawdopodobnie o routing linii 5V albo 3V gdzie ścieżki mają po 60 milsów...

Chodzi o kąt pomiędzy ścieżką na TOP i BOT. Powinny zawsze mieć 90 stopni, by fale EM nie wchodziły ze sobą w interferencje. W pierwszym poście jest tego dość sporo, a najbardziej w oczy rzuca się 3V3 przecinające się z liniami sygnałowymi po lewej stronie.

Bazowałem na routingu pokazanym w pierwszym poście, stąd sporo elementów było w formie pytań 😛

2 godziny temu, virtualny napisał:

Jak podsyłasz routing to lepszy jest zrzut ekranu z edytora zamiast podglądu PCB 😉 (Ten z czerwonymi i niebieskimi ścieżkami, bo łatwiej znaleźć potencjalne błędy). To taka rada na przyszłość 😉
