DeadGeneratio Napisano Październik 16, 2023 Udostępnij Napisano Październik 16, 2023 (edytowany) Być może proste pytanie a może bardziej złożone - mam płytkę STM32 H723 stworzonej przez WeAct. Drążę temat zewnętrznego zasilania płytki - posiada ona wejście USB-C tylko i wyłącznie w roli zasilania oraz złącze na stlink. Przewodem nie chcę zasilać płytki, lutowanie odciętego kawałka przewodu z wtykiem USB do laminatu będzie wyglądało kiepsko. Szukając w internecie trafiam tylko na informacje mówiące, że mogę zasilić przez WEJŚCIE 3V3, 5V bądź VIN, ale z naciskiem na wejście. Czy nie spalę płytki podając napięcie na te piny? Dokumentacji samej płytki nie mam, jest tylko schemat elektryczny połączeń z którego niewiele wynika oraz dokumentacja procesora gdzie znajdę wyprowadzenia do zasilania ale mowa o wyprowadzeniach mikrokontrolera. Zakładając, że można tak zrobić, wówczas wpinając programator nie będę wpinał pinu zasilającego, dołączając do płytki tylko linie zegarową, transmisyjną oraz masę? Na płytce jest złącze do zasilania bateryjnego i jakieś V+, ale nie ufam temu, jak pamiętam nie służyło do zasilania a bodajże było tam wystawione napięcie referencyjne. Od biedy mogę się wlutować przewodami za stabilizatorami ale nie wiem wtedy czy wszystko co było przed nimi będzie poprawnie zasilone, a i tak potrzebować będę dwóch różnych napięć, mając jedno. Edytowano Październik 16, 2023 przez DeadGeneratio Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Październik 16, 2023 Udostępnij Październik 16, 2023 6 minut temu, DeadGeneratio napisał: Dokumentacji samej płytki nie mam, jest tylko schemat elektryczny połączeń z którego niewiele wynika Chce dokumentacje mając najlepszą możliwą - schemat... Jeżeli podepniesz się pod 5V, to raczej nic nie powinno się stać. Zakładając, że schemat na GitHubie jest prawidłowy to 5V jest połączone zaporowo diodą z VBUS oraz z przetwornicą napięciową, która obniża je do 3.3V. Do tego jeszcze wyprowadzenia na bokach płytki i to tyle. Raczej nic nie powinno się stać. Cytuj Link do komentarza Share on other sites More sharing options...
DeadGeneratio Październik 16, 2023 Autor tematu Udostępnij Październik 16, 2023 @H1M4W4R1 jutro rano wepnę się w ten pin 5V i dam znać, chociaż zaciekawiła mnie ta dioda. Pierwszy raz widzę na schemacie symbol z oznaczeniem SB6 i zastanawiam się dlaczego on służy. Gdyby nie on to właśnie dawno bym się tam wpiął, ale nie daje mi on spokoju. Najwyżej będę nową płytkę sprowadzał, plus jest taki, że w tydzień dotrze około Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Październik 16, 2023 Udostępnij Październik 16, 2023 10 minut temu, DeadGeneratio napisał: jutro rano wepnę się w ten pin 5V i dam znać, chociaż zaciekawiła mnie ta dioda. Pierwszy raz widzę na schemacie symbol z oznaczeniem SB6 i zastanawiam się dlaczego on służy SB? = Solder Bridge 😉 Aka. JMP? JP? - inaczej zworka. Cytuj Link do komentarza Share on other sites More sharing options...
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Produkcja i montaż PCB - wybierz sprawdzone PCBWay! • Darmowe płytki dla studentów i projektów non-profit • Tylko 5$ za 10 prototypów PCB w 24 godziny • Usługa projektowania PCB na zlecenie • Montaż PCB od 30$ + bezpłatna dostawa i szablony • Darmowe narzędzie do podglądu plików Gerber Zobacz również » Film z fabryki PCBWay

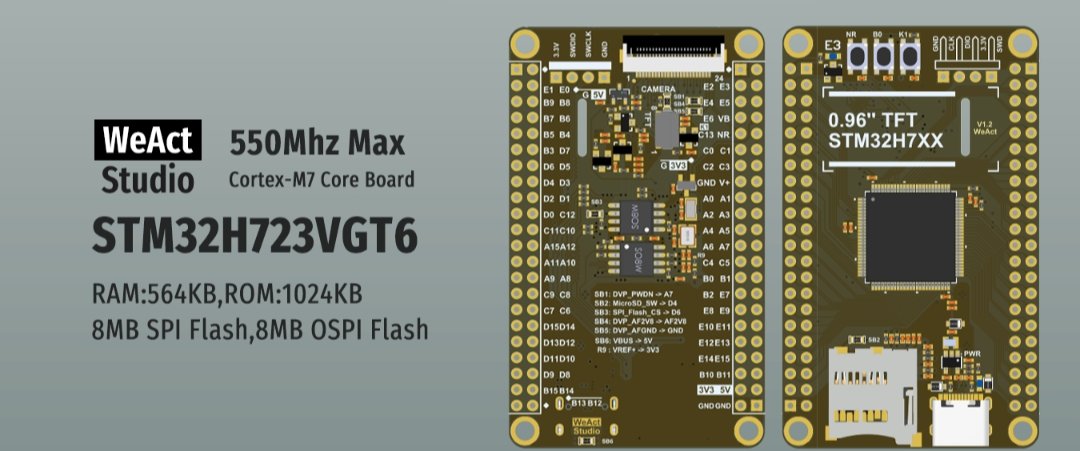

DeadGeneratio Październik 17, 2023 Autor tematu Udostępnij Październik 17, 2023 (edytowany) Co prawda to nie rano, ale dopiero teraz miałem czas sprawdzić. Faktycznie działa wpięcie się w linię 5V, zdjęcie zrobione dla uwiecznienia chwili triumfu. Ciekawi mnie ten obwód - dioda zaporowo w kierunku VBUS, jest ona połączona z portem USB-C. Jeśli zworka nie jest zlutowana, nie sprawdziłem jeszcze to podając napięcie przez złącze usb-c jest spadek na tej diodzie przecież, z dokumentacji wynika, że aż 0.6V, jest to na sztywno połączone z linią 5V. Jeśli schodzi na VBUS z laptopa przykładowo 5V, to na linii 5v powinno być napięcie zaniżone o spadek na diodzie. Jeżeli jednak jest zlutowana to oznacza, że od biedy można odwrócić rolę tego portu - zasilić coś nawet. Mały edit: przyjrzałem się jednak charakterystyce s kierunku przewodzenia diody, przy moim obciążeniu 100mA, mam spadek napięcia równy jakieś 300/350mV, ale jest to i tak całkiem sporo przy tak niskim napięciu jakim jest 5V. Edytowano Październik 17, 2023 przez DeadGeneratio Cytuj Link do komentarza Share on other sites More sharing options...
H1M4W4R1 Październik 17, 2023 Udostępnij Październik 17, 2023 (edytowany) 47 minut temu, DeadGeneratio napisał: Mały edit: przyjrzałem się jednak charakterystyce s kierunku przewodzenia diody, przy moim obciążeniu 100mA, mam spadek napięcia równy jakieś 300/350mV, ale jest to i tak całkiem sporo przy tak niskim napięciu jakim jest 5V. Wróć do punktu "tylko przetwornica i wyjścia są zasilane z 5V". Spadek 0.3V czy 0.6V nie robi przetwornicy znaczenia, skoro i tak ma to obniżyć do 3.3V. Znaczenie może mieć przy wyjściach 5V, ale i tak raczej wszystko będzie działać poprawnie, bo nikt normalny nie zasila sprzętu wrażliwego na spadki napięcia z USB 😉 Edytowano Październik 17, 2023 przez H1M4W4R1 Cytuj Link do komentarza Share on other sites More sharing options...
