Podłączanie wyświetlacza Wyświetlacz LCD TFT SPI ST7735S ze slotem SD.


BeeKeyPro

Pomocna odpowiedź

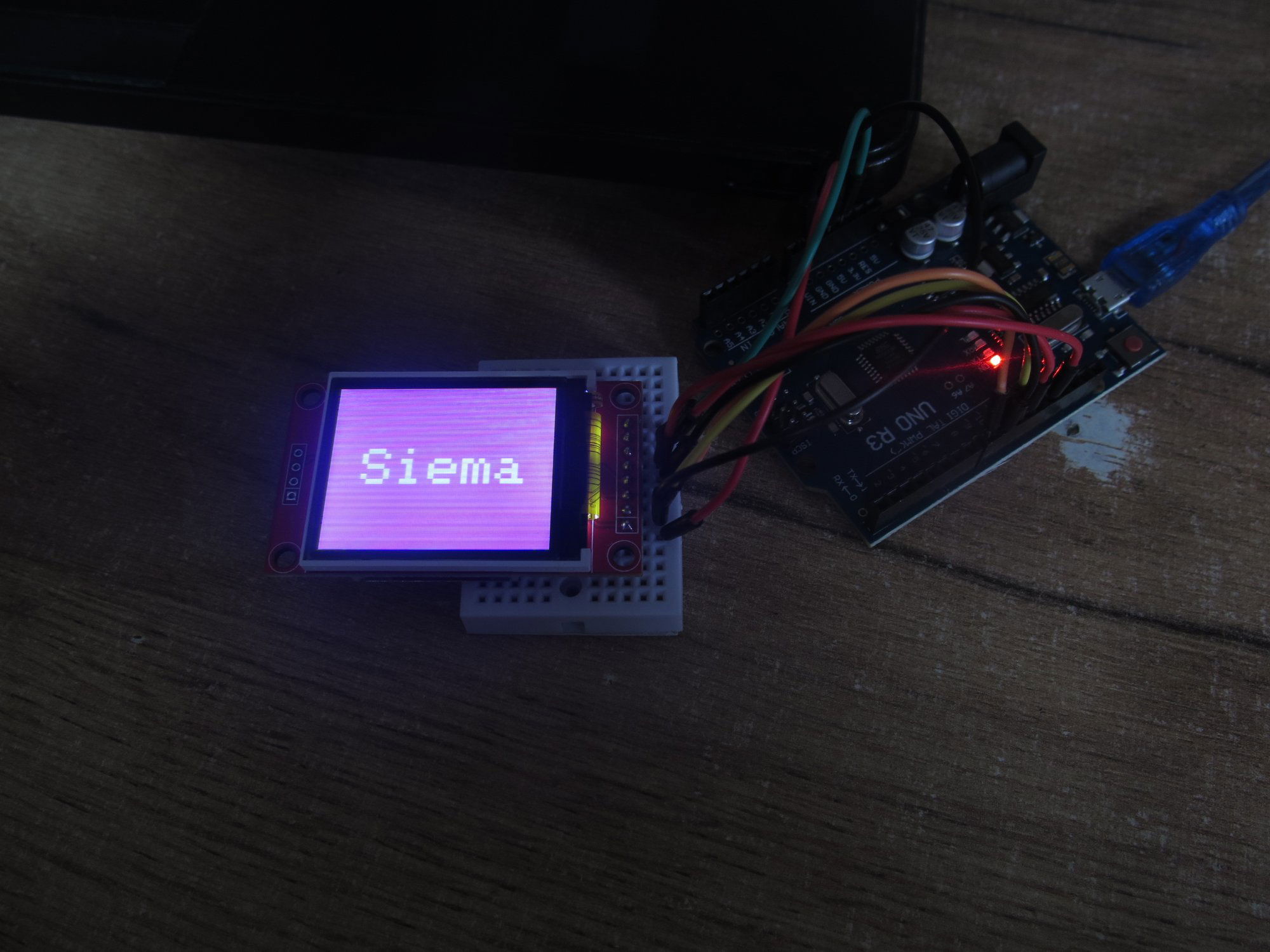

Dzień dobry, nie dawno kupiłem sobie wyświetlacz LCD TFT SPI ST7735S ze slotem SD. Można ten wyświetlacz podłączyć do Arduino, ale czy jest możliwość włożenia karty SD do slotu i podłączenia pinów VCC i GND do plusa i minusa baterii? Jeśli tak to proszę podać jakie zasilanie do niego podłączyć

Z góry dziękuję za odpowiedź. 😄



Link do komentarza
Share on other sites

Jeśli to jest taki jak ten, to pewnie tak. Jest stabilizator, który można ominąć zworką J1, ale dla pewności lepiej zmierzyć napięcie na pinie VCC_SD (będą 3,0 lub 3,3 V najczęściej) gniazda karty SD, czy faktycznie idzie ze stabilizatora. Li-po/ion, 3(4 - upewnić się czy stabilizator wytrzyma, ale pewnie będzie problem z odkodowaniem oznaczeń) x AA(A), coś w ten deseń.

Edytowano przez matsobdev
Link do komentarza
Share on other sites

@matsobdev Dziękuję za odpowiedź. 😄 Bardzo proszę nie używać skomplikowanych słów, jestem początkującym. Nie za bardzo zrozumiałem tego co Pan napisał. Więc można podłączyć go zwykle do baterii?

Link do komentarza
Share on other sites

No właśnie, to zależy 😄 Podaj link, albo zrób zdjęcie Twojego wyświetlacza, jeśli jest inny. Jeśli jest ten sam, to masz tutaj rozpiskę złącza karty SD. Podłącz to co masz, li-po (litowo polimerowy, jonowy, czy baterie w 3/4 baterie w koszyku) np. do GND i VCC modułu i zmierz napięcie na pinie VCC_SD (karty SD) - to jest ten środkowy pin gniazda. Jak będzie w okolicy 3 V (ale bateria/akumulator musi mieć przynajmniej te 4 V, ale powinno raczej działać do 3,5 V na baterii) to wszystko dobrze i tak jak chcesz, będzie można podłączyć baterię i korzystać z karty.

PS. Tam gniazdo karty ma 11 pinów, to na zdjęciu, gdzie wcięcie złącza jest po lewej stronie, pin VCC_SD powinien być pinem po lewej od pinu SD_SCK (z opisu na module po lewej stronie).

Edytowano przez matsobdev
