Licznik cyfrowy

[BeeKeyPro]

Witam.

Niedawno szukając pomysłu na projekt zobaczyłem, że mam wyświetlacz TM1637 i od razu wpadł mi do głowy pomysł na zrobienie licznika cyfrowego. Taki przyrząd dla zapominalskich, do liczenia. I tak oto powstało to:

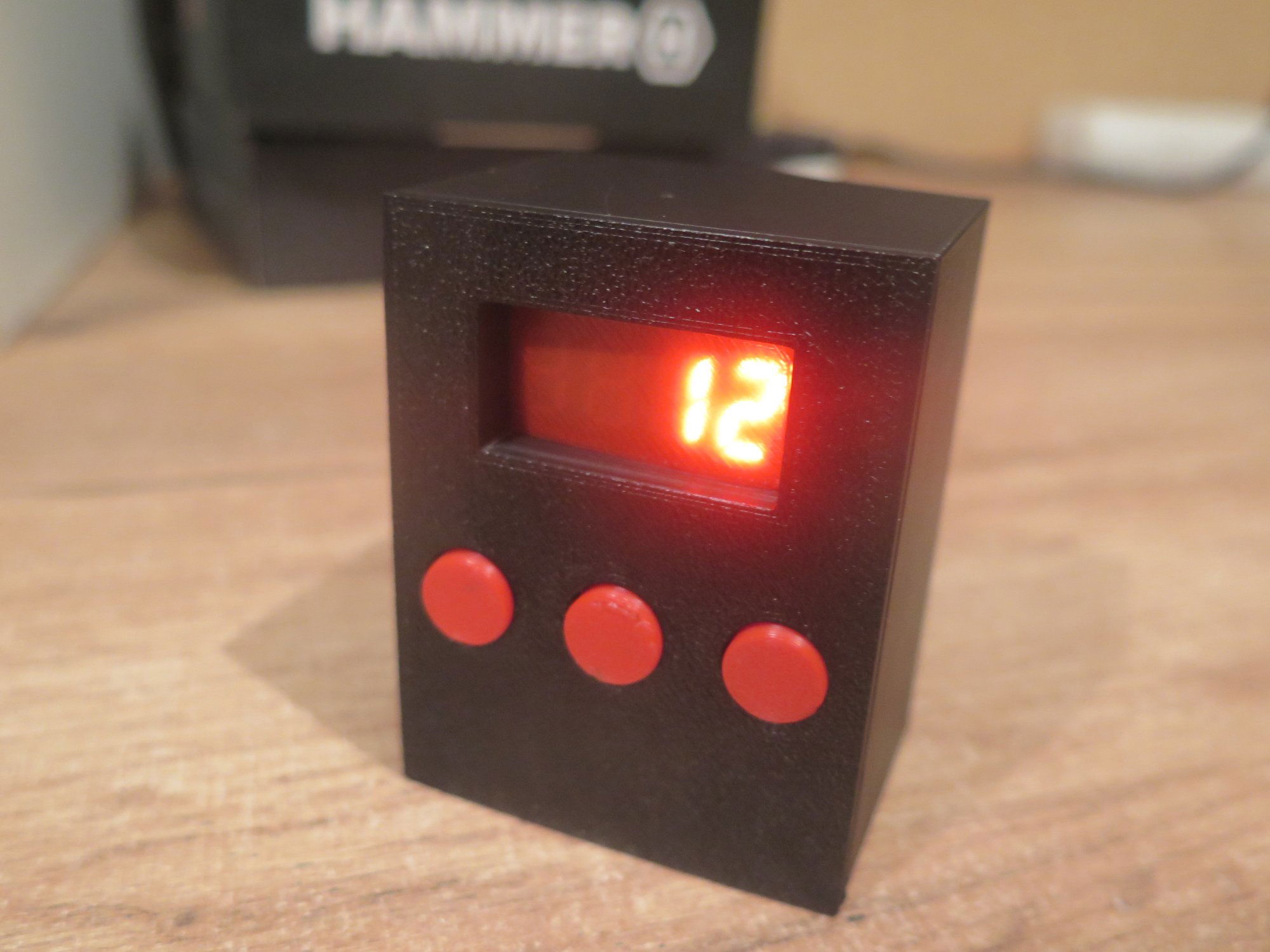

Cyfrowy Licznik

Użyte komponenty/moduły:

• Attiny85
• Moduł wyświetlacza TM1637
• Tact switch (x3)
• Przełącznik
• Baterie AAA (x3)

Zacząłem od napisania kodu i złożenia wszystkiego na płytce stykowej. Początkowo wszystko miało być zrobione na Arduino NANO, potem stwierdziłem że lepiej użyć czegoś tańszego i mniejszego czyli Attiny85. Przyciski miały działać w ten sposób:

• Lewy -> +1
• Środkowy -> +10
• Prawy -> RESET

Rozkład działania przycisków licznika

Cały kod udało mi się napisać dość szybko i nie jest on skomplikowany:

#include <TM1637Display.h>
#define CLK 3
#define DIO 4
TM1637Display display(CLK, DIO);


int buttonState_1;
int buttonState_10;
int buttonState_reset;
int licznik=0;

void setup() {
  display.setBrightness(7);
  pinMode(0, INPUT);
  pinMode(1, INPUT);
  pinMode(2, INPUT);
  for(int i=0; i < 7; i++){
    display.showNumberDecEx(8888, 0b01000000, true);
    delay(50);
    display.clear();
    delay(50);
  }
  delay(500);
  display.showNumberDec(0);
}

void loop() {
  buttonState_1 = digitalRead(0);
  buttonState_10 = digitalRead(1);
  buttonState_reset = digitalRead(2);
  if(buttonState_1 == HIGH){
    licznik++;
    display.showNumberDec(licznik);
    while(buttonState_1 == HIGH){
      buttonState_1 = digitalRead(0);
    }
  }
  if(buttonState_10 == HIGH){
    licznik+=10;
    display.showNumberDec(licznik);
    while(buttonState_10 == HIGH){
      buttonState_10 = digitalRead(1);
    }
  }
  if(buttonState_reset == HIGH){
    licznik=0;
    display.showNumberDec(licznik);
    while(buttonState_reset == HIGH){
      buttonState_reset = digitalRead(2);
    }
  }
  if(licznik > 9999){
    licznik=0;
    display.showNumberDec(licznik);
  }
  delay(50);
}

Na samym początku jest tzw. ,,test ledów" więc cały wyświetlacz mruga liczbami i znakami: 88:88, a później są same funkcje odpowiadające za wykrywanie czy przycisk nie został naciśnięty oraz za wyświetlanie danych liczb. Dobra dość gadania o kodzie, czas powiedzieć coś o obudowie. Obudowę robiło się bardzo przyjemnie. Robiłem ją jak zawsze w programie TINKERCAD, który jest bardzo prosty i przyjazny dla początkujących takich jak ja



Obudowa licznika

W moich poprzednich obudowach i projektach robiłem sam otwór na koszyk i tam go po prostu przyklejałem. Przyznam że nie wyglądało to estetycznie w ogóle. W tym projekcie koszyk był drukowany w raz z pokrywą całej obudowy, więc po wydrukowaniu trzeba było tylko włożyć odpowiednio blaszki i gotowe!

Wydrukowana pokrywa obudowy wraz z koszykiem, blaszkami oraz bateriami

Cała obudowa drukowała się ok. 3 godziny i pochłonęła 56g filamentu. Wszystko drukowało się bardzo ładnie, a tak wyglądał efekt:

Wydrukowana obudowa

Pozostało mi jeszcze wszystko polutować i upchać do środka, co okazało się najcięższym zadaniem... Na początku zlutowałem podstawkę (na Attiny85), tylko tutaj zrobiłem to trochę inaczej. Zamiast lutować kabelki do podstawki, zrobiłem coś co miało pełnić funkcje takiej jakby ,,płytki stykowej?" żeby było można wszystko w każdej chwili poprzepinać. Użyłem do tego żeńskich goldpin-ów  i cały ten pomysł okazał się bardzo dobry. Wiadomo że wszystko będzie mniej wytrzymałe, bo w każdej chwili może coś się wypiąć, ale tu się to bardzo dobrze trzymało. Dodatkowo co chwilę musiałem coś wypinać/przepinać, więc ta metoda sprawdziła się tu idealnie

Zlutowany, prawie gotowy projekt

Okazało się, że obudowę jednak zrobiłem trochę za ciasną i upchanie tego wszystkiego do środka zajęło mi bardzo dużo czasu.  Wiele elementów musiałem spiłować, kleić i robić wiele innych rzeczy, ale w końcu udało się to wszystko do środka włożyć i zamknąć obudowę:

Obudowa i upchania do środka elektronika

Test licznika jest na tym filmie:

Czy będę go używał? Nie! Raczej jak już coś liczę to zapamiętuje to w głowie, więc taki przyrząd nie jest mi potrzebny. Zrobiłem go, bo innego pomysłu na projekt nie miałem. Dziękuje za przeczytanie tego DIY! Mam nadzieję że projekt się spodobał. Czekam na wasze opinie i uwagi!

Pozdrawiam.
