Piloty do robotów - zdalny start

nes86 · Listopad 23, 2010

Przedstawiam projekt pilotów służących do startowania wszelkiego rodzaju robotów. Mam tu na myśli roboty sumo (kategorie od nano do standard) a także do line followerów. Pilot oprócz przycisku do startowania robota ma również drugi przycisk, który może służyć do wybrania np. strategii walki np.: frontalna szarża czy próba zajechania przeciwnika od boku. Może zastanawiacie się w ogóle po co pilot do robota? Powodem dla którego zbudowałem pilota jest taki, że podczas z zawodów z nerwów bardzo trzęsą mi się ręce, a prawie wszystkie moje roboty wyposażone są w rozkładane klapki lub kolce a o zahaczenie takiej klapki w trakcie naciskania przycisku naprawdę nie trudno. Przez tak błahy powód jak trącenie klapki palcem niestety zdarzało mi się przegrywać walki. W przypadku nanosumo wciśnięcie mikroswitcha bez poruszenia robota (a tego wymaga regulamin) jest prawie niemożliwe.

Cały projekt składa się z pilota wraz z programem oraz układu umieszczonego na płytce robota i fragmentu kodu, który należy umieścić w programie robota, aby obsługiwał sygnały z pilota. Ponieważ istniało zagrożenie, że robot przeciwnika będzie wyposażony w czujniki zbudowane w oparciu o odbiorniki podczerwieni, aby zmniejszyć prawdopodobieństwo zakłócania odbiornika przez przeciwnika zarówno pilot jak i odbiornik pracują na częstotliwości 56kHz (odbiornik TSOP32156). Pilot służy tylko do startowania robota, ponieważ istnieje możliwość łatwego zakłucenie (nadania fałszywego sygnału). Dlatego właśnie zrezygnowałem z możliwości zatrzymania robota za pomocą pilota.

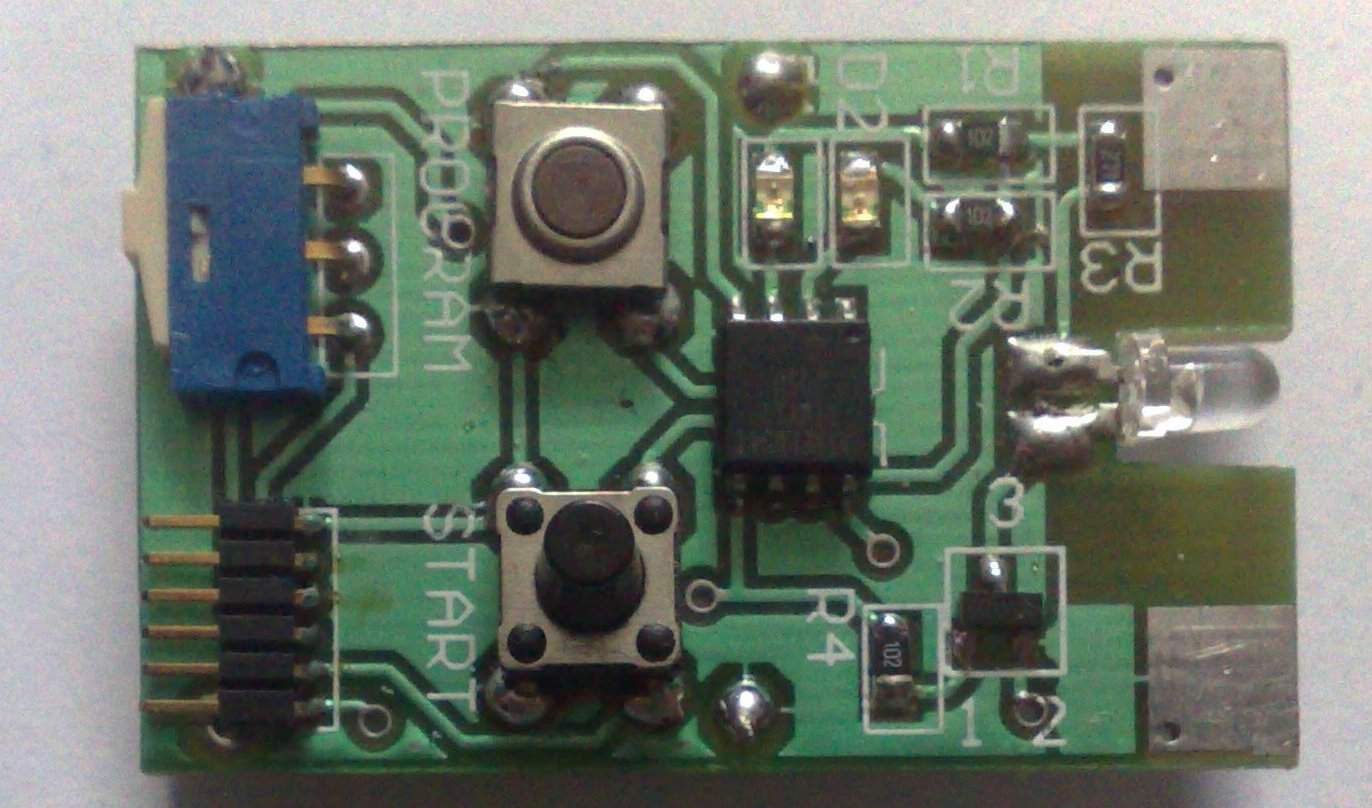

Kształt i wielkość pilota został podyktowany wielkością zastosowanego akumulatora. Jak widać na zdjęciu pilot jest niewiele większy od zasilającego go akumulatora. Schemat poniżej przedstawia układ pilota. "Mózgiem" pilota jest mikrokontroler ATtiny13. Wybór takiego a nie innego mikrokontrolera jest wręcz oczywisty: większy (i lepiej wyposażony) po prostu nie był potrzebny. Mikrontroler pracuje z domyślną częstotliwością wewnętrznego oscylatora: 1MHz. Na schemacie oprócz mikrokontrolera znajduje się tylko kilka elementów: włącznik, złącze programatora, dwa mikroswitche, dwie diody led oraz dioda nadawcza podczerwieni wraz ze sterującym nią tranzystorem. Wszystkie elementy oprócz włącznika i złącza programatora montowane są powierzchniowo. Zastosowana dioda nadawcza to dioda LED 1,8mm pracująca na długości fali 940nm.Dioda została umieszczona w wycięciu płytki aby chronić ją przed przypadkowym wygięciem i odłamaniem. Tranzystor sterujący diodą został zastosowany aby umożliwić zwiększenie zasięgu pilota poprzez zastosowanie diody o większej mocy i zwiększenie prądu płynącego przez diodę. Akumulator został na stałe przylutowany do płytki i przytrzymywany jest dwoma drucikami ze srebrzanki. Aby naładować akumulator należy chwycić pilota kablami wyposażonymi w krokodylki w miejscach w których przylutowany jest akumulator (z przodu płytki).

Schemat pilota:

Program pilota jest bardzo prosty. W tym miejscu muszę zaznaczyć, że program powstawał ok, dwa lata temu dla tego znajdują się w nim instrukcje sbi() oraz cbi(), aktualnie już tych instrukcji nie używam i nikomu nie polecam ich używać.

Opis działania programu:

1. Wywoływana jest funkcja setup() w której konfigurowany jest port mikrokontrolera oraz konfigurowane jest przerwanie zewnętrzne INT0

2. Zapalana jest zielona dioda sygnalizująca włączenie pilota

3. W pętli głównej sprawdzane jest czy naciśnięty został przycisk PROGRAM

4. Jeśli naciśnięty został przycisk PROGRAM to wysłane za pomocą diody IR zostają dwie paczki impulsów 56kHz o długości 5ms każda, przerwa między impulsami wynosi również 5ms. Wysłanie impulsów sygnalizowane jest zgaszeniem diody zielonej na chwilę, aby potwierdzić, że przycisk rzeczywiście został wciśnięty. Następnie program powraca do sprawdzania stanu przycisku PROGRAM.

5. Jeśli naciśnięty zostanie przycisk START wywoływana zostaje funkcja obsługi przerwania zewnętrznego INT0.

6. Obsługa przycisku start jest podobna do obsługi przycisku PROGRAM, różnica polega na tym, że zamiast dwóch paczek impulsów wysyłane są trzy paczki. Po zakończeniu nadawania na chwilę zapalana jest czerwona dioda, aby zasygnalizować naciśnięcie przycisku.

//biblioteki
#include <avr\io.h>
#include <avr\interrupt.h>
#include <util\delay.h>

//makrpolecenia
#define sbi(port, bit) (port)|=(1<<bit)
#define cbi(port, bit) (port)&=~(1<<bit)

#define IR 0
#define RED 4
#define GREEN 3
#define START 1
#define PROGRAM 2

void setup(void){

//ustawienia wejść wyjść i pull-up
DDRB = 0B00011001;
PORTB = 0B00011110;

//ustawienie przerwania dla przycisku START
sbi(MCUCR,ISC01); //przerwanie INT0 wyzwalane zboczem opadającym
sbi(GIMSK,INT0);  //INT0 Enable
sei();            //globalne włączenie przerwań
}

SIGNAL (SIG_INTERRUPT0) //obsługa przycisku START
{						//wysyła 3 impulsy co 10,142ms
cbi(PORTB,RED);
for(int i = 0;i<288;i++){	    //wyślij paczkę impulsów 56kHz
	cbi(PORTB,IR);
	asm("nop");asm("nop");asm("nop");
	asm("nop");asm("nop");asm("nop");asm("nop");
	sbi(PORTB,IR);
	asm("nop");
}
_delay_ms(5);               //odczekaj 10ms
for(int i = 0;i<288;i++){	    //wyślij paczkę impulsów 56kHz
	cbi(PORTB,IR);
	asm("nop");asm("nop");asm("nop");
	asm("nop");asm("nop");asm("nop");asm("nop");
	sbi(PORTB,IR);
	asm("nop");
}
_delay_ms(5);
for(int i = 0;i<288;i++){	    //wyślij paczkę impulsów 56kHz
	cbi(PORTB,IR);
	asm("nop");asm("nop");asm("nop");
	asm("nop");asm("nop");asm("nop");asm("nop");
	sbi(PORTB,IR);
	asm("nop");
}
_delay_ms(500);
sbi(PORTB,RED);
_delay_ms(500);
}

int main(void){
setup();
cbi(PORTB,GREEN); //Zapal zieloną diodę
while(1){
	if(bit_is_clear(PINB,PROGRAM)){ //jeśli wciśnięty przycisk to
									//wyślij komędę zmiany programu
		for(int i = 0;i<288;i++){	    //wyślij paczkę impulsów 56kHz
			cbi(PORTB,IR);
			asm("nop");asm("nop");asm("nop");
			asm("nop");asm("nop");asm("nop");asm("nop");
			sbi(PORTB,IR);
			asm("nop");
		}
		_delay_ms(5);               //odczekaj 10ms
		for(int i = 0;i<288;i++){	    //wyślij paczkę impulsów 56kHz
			cbi(PORTB,IR);
			asm("nop");asm("nop");asm("nop");
			asm("nop");asm("nop");asm("nop");asm("nop");
			sbi(PORTB,IR);
			asm("nop");
		}
		_delay_ms(200); //ochrona przed przytrzymaniem przycisku
		sbi(PORTB,GREEN);
		_delay_ms(300);
		cbi(PORTB,GREEN);
	}
}
}

Do odbierania sygnałów z pilota można zastosować scalony odbiornik podczerwieni TSOP32156 lub TSOP4856. Układ TSOP32156 ma nad drugim układem tą przewagę, że może być zasilany również napięciem 3,3V. Schemat podłączenia przedstawiony jest poniżej. Do obsługi odbiornika, nie jest używane przerwanie zewnętrzne ani żaden timer (bo spotkałem się z takimi rozwiązaniami), a więc może on zostać dołączony do dowolnego portu we/wyj. Według noty katalogowej odbiornik powinien być zasilany przez filtr RC o wartościach R = 100om oraz C = 4,7uF. Wartość kondensatora może być większa, ja często stosuję kondensator ceramiczny 22uF lub tantalowy 100uF.

Schemat podłączenia odbiornika:

Poniżej zostały przedstawione fragmenty programu które należy umieścić we własnym programie oby pilot był obsługiwany. W przykładzie oprócz odbiornika podczerwieni obsługiwane będą dwa mikroswitche w taki sposób że dwa przyciski na pilocie będą miały identyczną funkcję jak przyciski na robocie. Na samym początku aby program był bardziej czytelny definiujemy inne nazwy dla pinów do których podłączone zastały przyciski i odbiornik. W przykładzie przyciski zostały podłączone do piątego wyprowadzenia portu B oraz do czwartego wyprowadzenia portu D, natomiast odbiornik został podłączony do pinu trzeciego portu C. Mogą to być dowolne inny wyprowadzenia portów I/O:

#define pin_sw1 PINB
#define sw1 PB5
#define pin_sw2 PIND
#define sw2 PD4
#define pin_tsop PINC
#define tsop PC3

Następnie konfigurujemy porty. Wklejamy na początku programu taki kod:

//konfiguracja portów
//domyślnie wszystkie porty ustawione są jako wejściowe
//wystarczy tylko włączyć podciąganie na pinach przycisków i odbiornika
PORTB |= (1<<sw1);
PORTD |= (1<<sw2);
PORTC |= (1<<tsop);

Nie wiem jak to robią inni ale ja po ustawieniu portów i peryferiów mikrokontrolera przechodzę do pętli w której sprawdzam stan przycisków. W tym przypadku pętla dodatkowo wzbogacona jest o instrukcje sprawdzającą stan pinu do którego podłączony jest tsop. Pierwszy przycisk inkrementuje zmienną plan, którą można później użyć np. do wyboru taktyki walki lub do czegoś innego, co sobie wymyślimy. Drugi przycisk powoduje, że przechodzimy do funkcji odliczającej 5 sekund i rozpoczynamy walkę. Analizując kod funkcji obsługi pilota zauważymy te same instrukcje co przy obsłudze przycisków.

while(1){                          //pętla wywoływana przed walką
if(bit_is_clear(pin_sw1,sw1)){
	while(bit_is_clear(pin_sw1,sw1))_delay_ms(10); //ochrona przed drganiami styków

	plan = (plan+1)%9; //dodanie 1 do zmiennej plan
	diody(zgas);       //
	diody(plan);       //zapalenie innej diody na znak, że plan się zmienił
}
if(bit_is_clear(pin_sw2,sw2)){

	odlicz();          //odliczenie 5 sekund i rozpoczęcie walki
}
if(bit_is_clear(pin_tsop,tsop))obsluga_pilota();  //obsługa pilota
}//end while

Funkcja obsługi odbiornika podczerwieni:

void obsluga_pilota(void){
_delay_ms(2);
if(bit_is_clear(pin_tsop,tsop)){  //sprawdzanie czy jest stan wysoki
	_delay_ms(5);
	_delay_us(142);
	if(bit_is_set(pin_tsop,tsop)){ //sprawdzanie czy jest stan wysoki
		_delay_ms(5);
		if(bit_is_clear(pin_tsop,tsop)){  //sprawdzanie czy jest stan wysoki
			_delay_ms(9);

			plan = (plan+1)%9; //dodanie 1 do zmiennej plan
			diody(zgas);       //
			diody(plan);       //zapalenie innej diody na znak, że plan się zmienił

			if(bit_is_clear(pin_tsop,tsop)){ //sprawdzanie czy jest stan wysoki

				odlicz();                //odliczenie 5 sekund i rozpoczęcie walki
			}
		}
	}
}
}

To by było na tyle, mam nadzieje, że wszystko jasno i prosto wytłumaczyłem i opisałem. Tutaj możecie zobaczyć przykładową walkę w której używałem pilota. Oczywiście pilot ma dużo większy zasięg (kilka metrów) ale dla pewności przykładałem go tak blisko 🙂

Kilka słów na koniec.

Pilot ma nieosłonięte elektrody akumulatora, co jest bardzo niebezpieczne. Ja go używam z TIMONkiem ale my o tym wiemy i musimy na to uważać. Można te elektrony zakleić np. izolacją i odklejać tylko na czas ładowania.

Pisząc program do pilota przycisk START obsługuję w przerwaniu. W założeniu miało to spowodować, że paczka impulsów zostanie nadana bez opóźnienia wynikającego z obsługi pętli głównej programu. Teraz wiem ,że to opóźnienie jest znikome i oba przyciski mogły by być obsługiwane w pętli głównej. Z drugiej strony obsługa w przerwaniu daje tą zaletę, że gdym przez przypadek nacisnął dwa przyciski to zawsze obsłużony zostanie najpierw przycisk START.

No i piszcie czego brakuje, czasami niektóre rzeczy wydają się oczywiste a innym nie więc mogłem coś pominąć. Na wytykanie błędów i krytykę też czekam 🙂

_proj

Pilocik_prog.rar

Pilocik.rar
