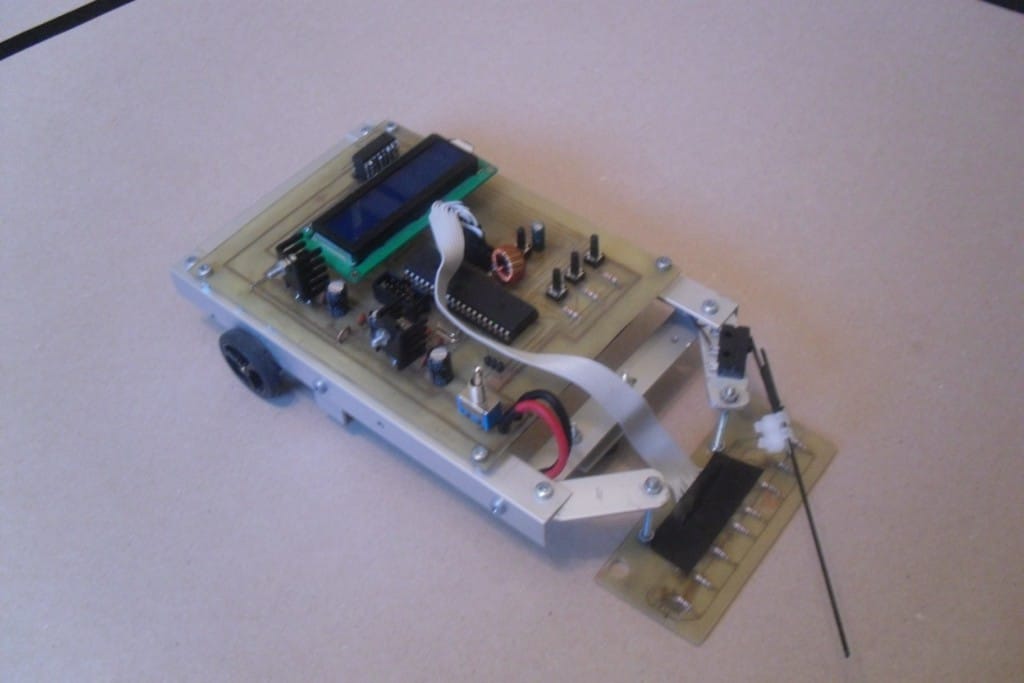

Robot miał być najpierw na mobotkach ale ,że ich przekładnie są tak słabe zdecydowałem się na wymianę na polulki. Płyta była już gotowa więc nic die dało się zrobić. Budowałem przejściówkę ale była nie wygodna i słabo łączyła. Najprostszym rozwiązaniem było połączenie kilku l293d.

Link do komentarza
Share on other sites

Mam pytanie co do rozmieszczenia tych czujników, bo środkowe masz bliżej siebie niż reszta. Nie ma to wpływy na skalowanie PD? Jakk programowo rozwiązałeś odczyt z czujników za pomocą czego? Zejdz z wagi dużo to daje.

Link do komentarza
Share on other sites

I nie wiem ale albo on jest taki dziki:D albo ten film jest przyspieszony;p

Edit:

I tak jeszcze teraz patrze bo widać, że czasami jedzie Ci prosto pozalinią

Co masz w programie gry wszystkie czujniki są na stanie niskim?

Albo gdzieś Ci gubi łączenie z czujników.

Powinieneś mieć pamięć ostatniej pozycji i później zaleznie czy lewy czy prawy czujnik ostatni widzial linie to gdy wyjedzie i bedziesz miał wszedzie stany niskie to żeby za pomocą zapamiętanego czujnika umiał powrócić na linie a nie jechał prosto:) chyba ze tak masz

Link do komentarza
Share on other sites

Film nie jest przyspieszony 🙂

A tu wyliczani uchybu:

p = (-4 * sensor[1]) + (-3 * sensor[2]) + (-2 * sensor[3]) + (-1 * sensor[4]) + sensor[5] + (2 * sensor[6]) + (3 * sensor[7]) + (4 * sensor[8]);
