Sprawdzenie płytki Line followera


Patryk614

Pomocna odpowiedź

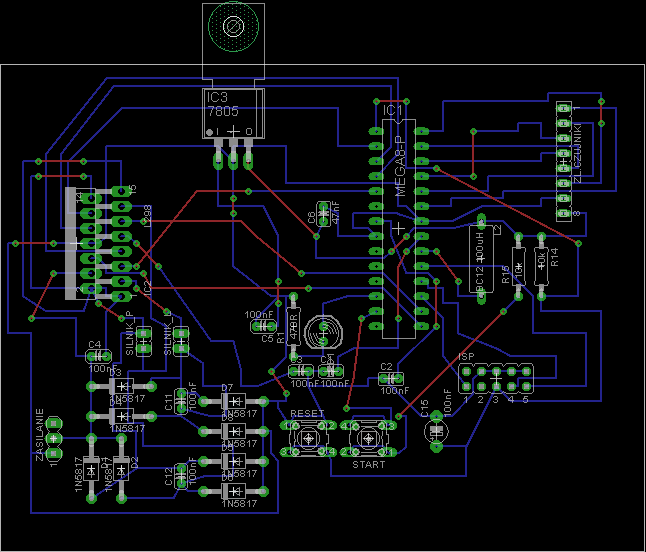

Nawet nie sprawdzam, ta płytka jest tragicznie wykonana. Za cienkie ścieżki, bezmyślnie rozmieszczone elementy, wszystko dało by się zmieścić w płytce o połowę mniejszej. Ścieżki na warstwie top prowadzone na krzyż (?!?!), one maja się zwierać czy nie? Przyłóż się nieco do tej płytki i zrób projekt od nowa, przyłuż się bardziej, pooglądaj jak inni upychają elementy i przyłóż się bardziej.

  • Lubię! 1
Link do komentarza
Share on other sites

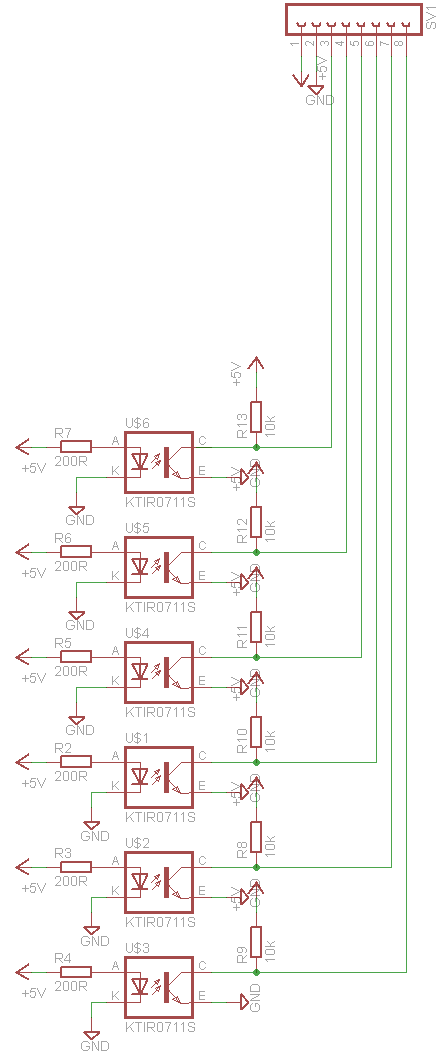

Schemat czujników jest OK.

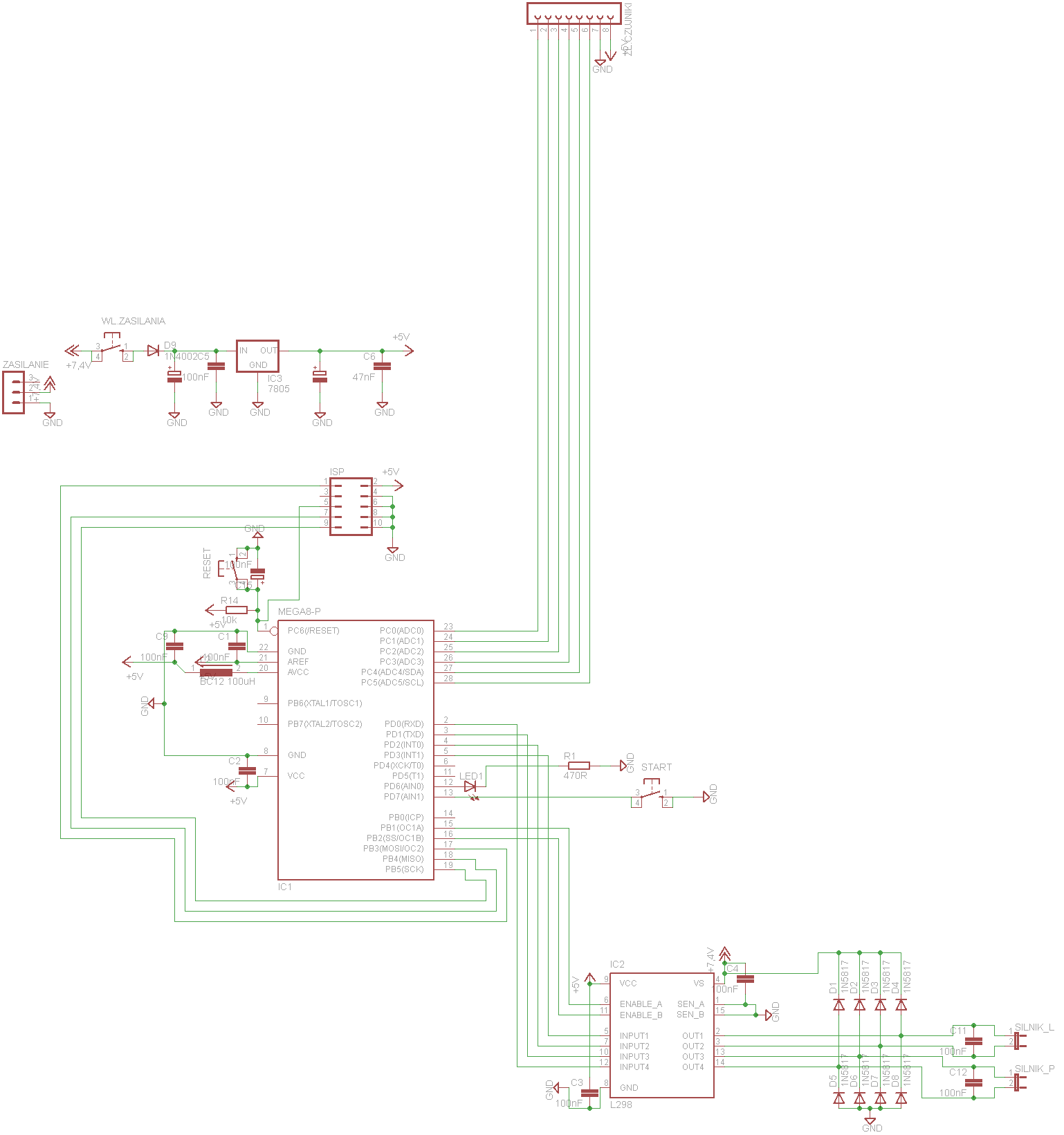

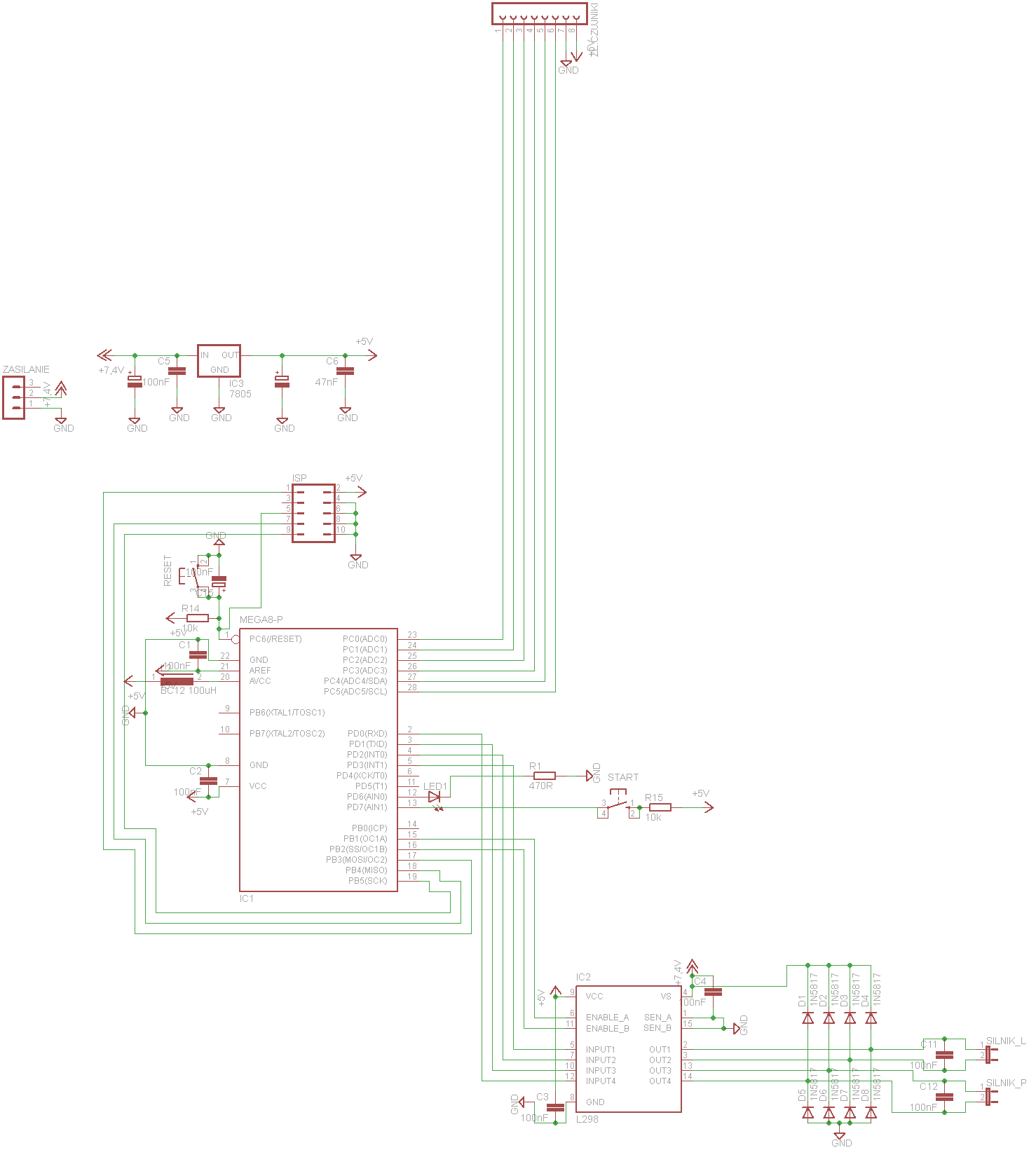

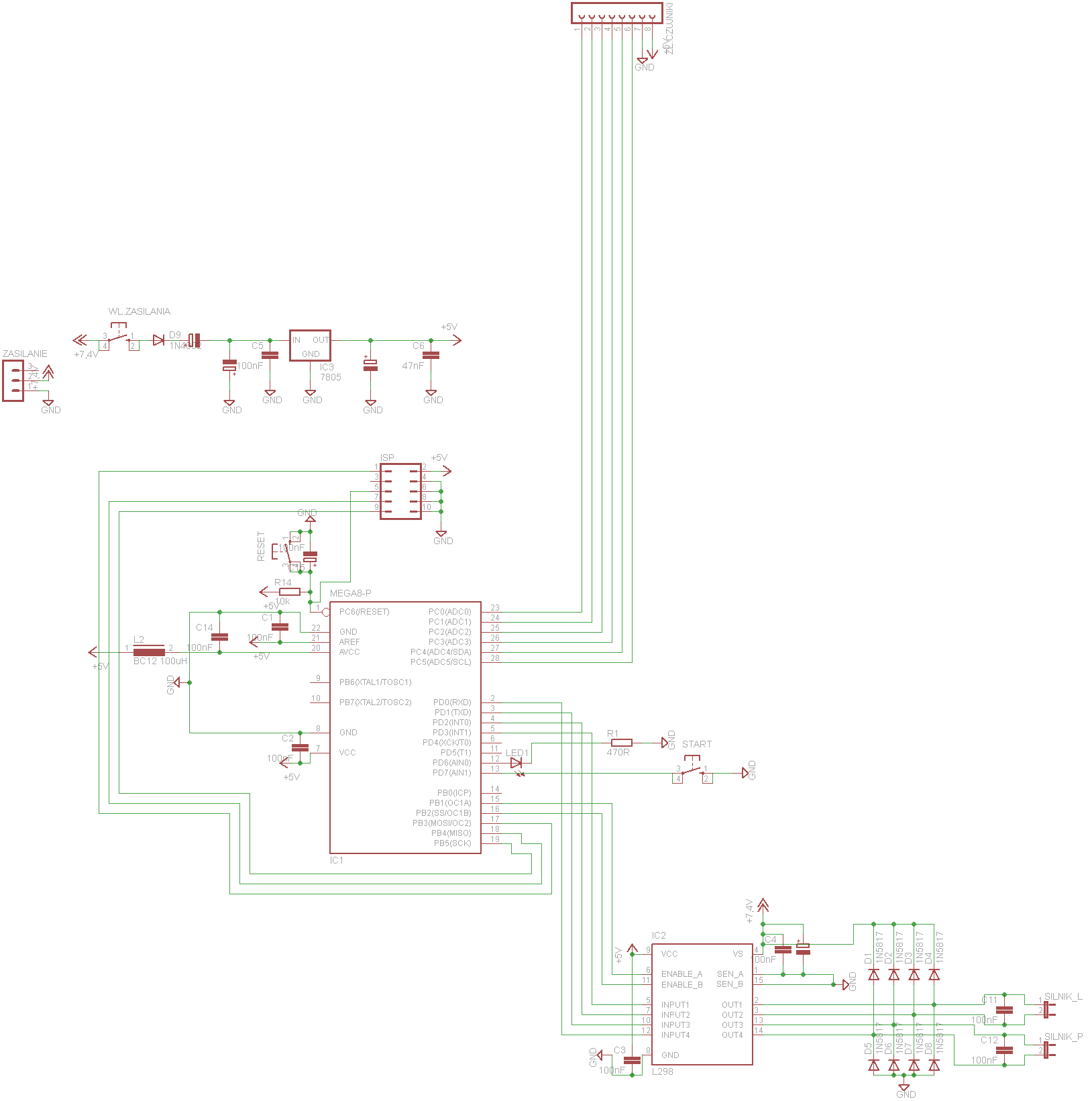

Drugi schemat:

1.Oprócz cewki dołącz między AVCC a GND kondensator 100nF tak, żeby powstał filtr LC

2.Przycisk START masz źle podłączony. Wyrzuć rezystor i zamaist do +5V niech przycisk zwiera do GND.

3.Możesz dodatkowo dać kondensatory elektrolityczne przy mostku H.

4.Przydałby się włącznik zasilania i możesz dodać diodę prostowniczą przed stabilizatorem, aby zabezpieczyć się przed omyłkowym podłączeniem zasilnia odwrotnie

Płytki są tak strasznie zrobione, że nie mogę na nie patrzeć: ścieżki pod kątem prostym, poprowadzone byle jak, płytka o wiele za duża itd. itp.

Popatrz jak bardziej doświadczeni koledzy z forum projektują płytki i się na nich wzoruj.

  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

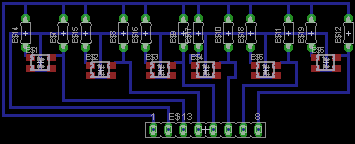

Użyj narzędzia mirror na czujnikach linii bo na złej strony są.

Czemu? Są po drugiej stronie niż rezystory i goldpiny.

Link do komentarza
Share on other sites

A co do pytania trzeciego nes86 gdzie te kondy dokładnie?

Gdzie je na schemacie narysujesz to wszystko jedno, ale jednego elektrolita daj blisko stabilizatora (przed stabilizatorem między napięciem akumulatora a masę) i jednego blisko mostka (też między napięcie akumulatora a masę).

Źle podłączyłeś kondensator do AVcc. Ma on być za cewką, czyli jedna nóżka do pinu AVcc i jednocześnie do jednego końca cewki a druga do masy.

  • Lubię! 1
Link do komentarza
Share on other sites
