Line follower Orfeo

[pyraminx]

Pierwszy post, więc bez powitania się nie obejdzie

Hej wszystkim

Elektronika to pewien dział który od zawsze mnie fascynował, co oczywiście jest wciąż kultywowane (uczęszczam do technikum elektronicznego). Tworzenie układów i sprawdzanie swych możliwości było czymś co dawało mi pełnię szczęścia. O robotyce zbyt dużego pojęcia nie miałem, praktycznie wcale (tylko elektronika), lecz stworzenie czegoś poruszającego się i wykonującego określone zadanie, czasem nie dawało mi spokoju. Tak, więc pewnego razu powstał pomysł po obejrzeniu filmiku pojazdu podążającego za linią. Ograniczyłem się tylko do myśli, od razu poszedłem za ciosem i postawiłem określone cele, mianowicie żelazną zasadą było NIE DOWIADYWAĆ SIĘ ŻADNYCH RZECZY NA TEMAT LF, tzn. schematy, układy, elementy itp, druga zasada to LF MA JEŹDZIĆ POWOLI, hmm każdy ma jakieś dziwne zachcianki 😃, trzecia zasada to ROBOT MUSI POSIADAĆ BIEGI, czwarta zasada to CAŁOŚĆ MA BYĆ ZBUDOWANA BEZ uC, cóż, musi być ciężej, a tym samych chciałem pokazać, że w zwykłej cyfrówce drzemie ogromny i niezauważalny potencjał… No dobra, po przydługim wstępie czas zacząć

Mechanika

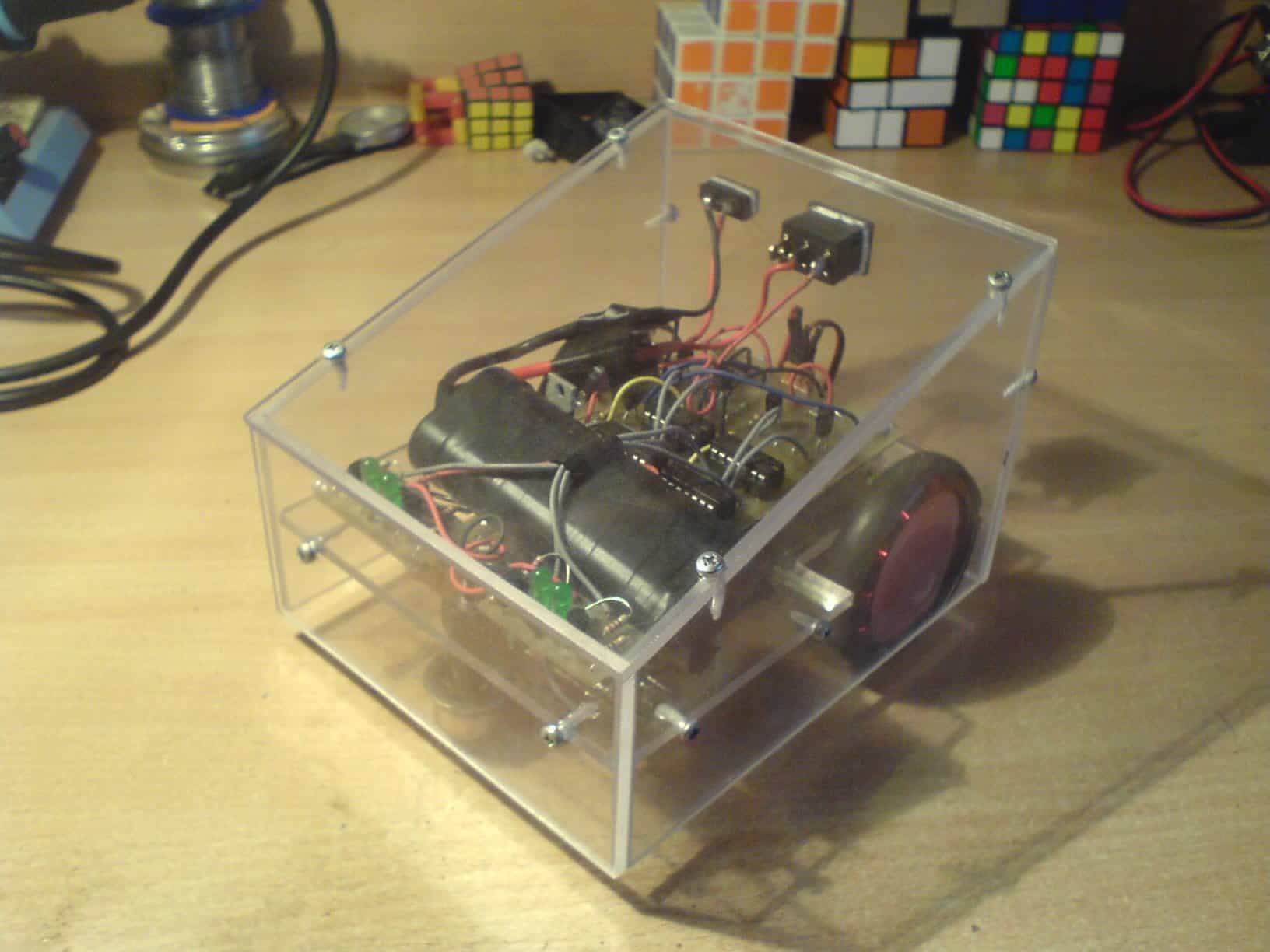

Napędem robota są dwa serwomechanizmy HS-311 (zasada druga została spełniona). Za obudowę posłużyła mi pleksa która została odpowiednio docięta i skręcona w małe pudełeczko.

Czujniki

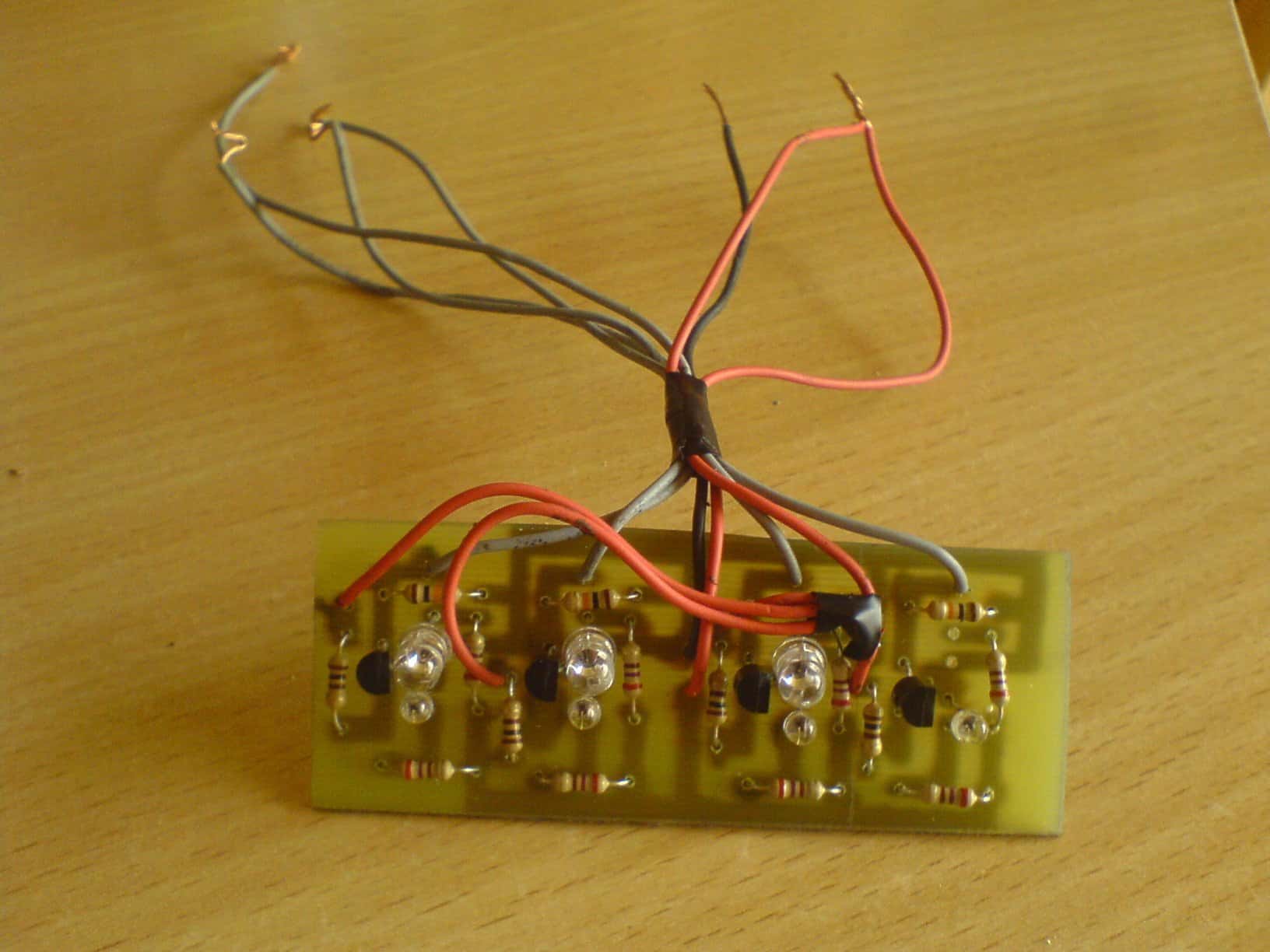

No tu oczywiście nie miałem pojęcia... jakoś to musi widzieć, coś świecić, coś odbijać, trafiłem na nazwę transoptor odbiciowy, obejrzałem notę katalogową i poszło. Oczywiście w sklepie elektronicznym nie mieli pojęcia co to jest, więc poszła improwizacja, mianowicie dioda IR i fototranzystor. Oddzielania ich od siebie czy też nakładania czarnej obwódki nie było potrzebne ponieważ działa bez zarzutu. Czujników jest 4, po dwa na stronę z rozstawem dobranym na zasadzie: chyba tak będzie dobrze (wiem, wiem, no ale pierwsza zasada…)

Płytki

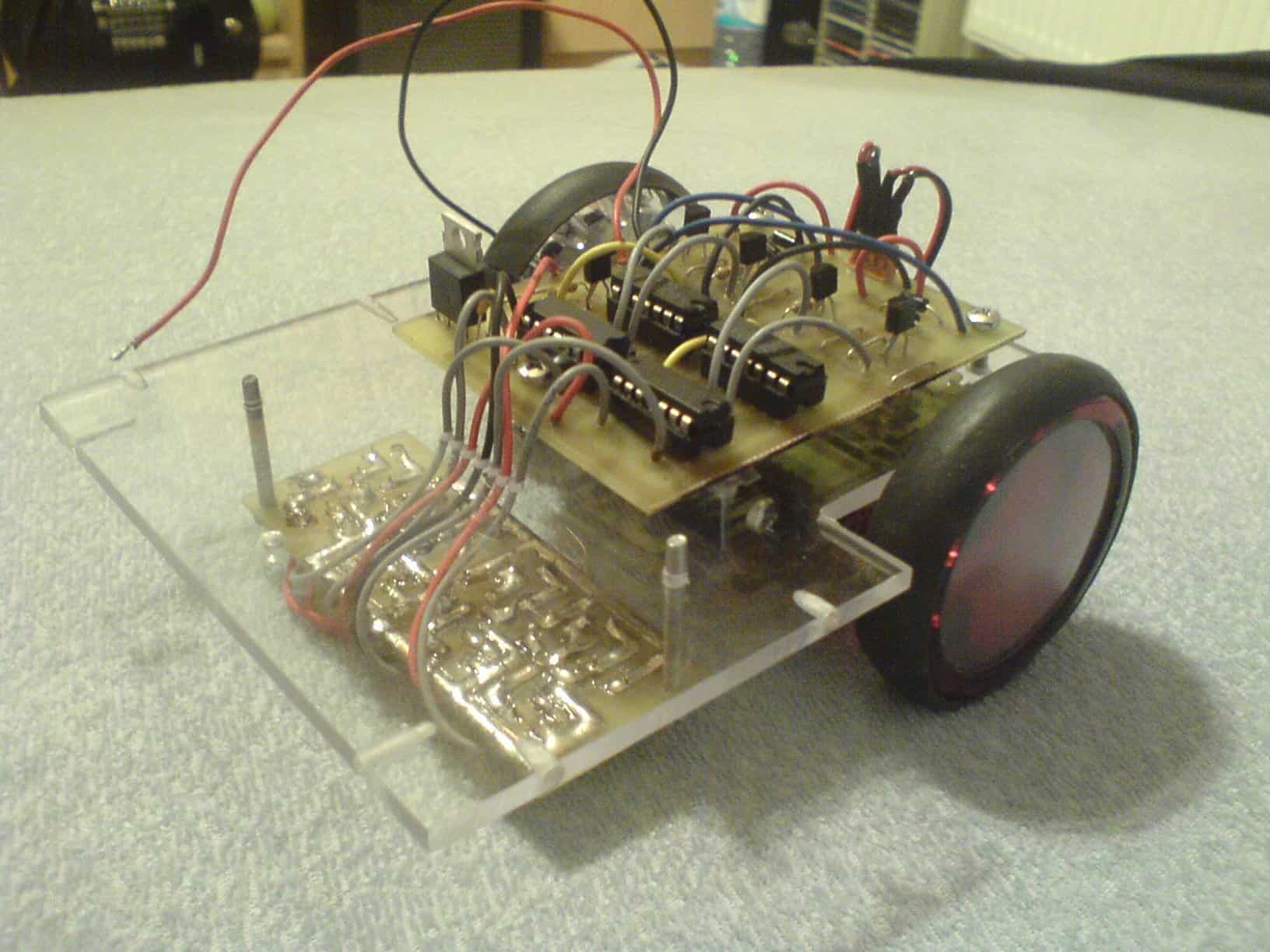

Całość „myśląca” składa się z trzech (dokładnie czterech) płytek (element wykonawczy, płytka z czujnikami i tzw kierunkowskazy, ale o tym później). Z przodu kulka podporowa która okazała się dużo lepszym rozwiązaniem niż przeróżne pseudo podpórki…

Płytki robione własnoręcznie, malowane markerem, akurat wtedy jeszcze nie poznałem termo transferu… Jaki ja byłem wtedy głupi 😃 chociaż niekoniecznie, odpowiednio wykonane, zaznaczam odpowiednio, mogą wyjść znacznie lepiej niż metodą żelazkową.

Zasilanie

Akumulatorek firmy Shark 7,2V 1,1A, hmm to zostawmy bez komentarza 😃

Zdjęcia

Nie posiadam zbytnio nawyku do dokładnego dokumentowania prac, no ale coś jednak się uchowało, trochę słaba jakość, coś za coś

Filmy

Schemat i projektowanie

W oczach niektórych może to być uznane za porażkę a u innych odwrotnie. Krótko mówiąc: schematu nie ma i nie było wcale. Wszystko zostało namalowane w głowie, jedynie jakieś szczątkowe moduły na kartce. Jeżeli będzie wiele próśb rozrysuje i zamieszczę. Większym wyzwaniem jednak było projektowanie, ponieważ jak coś zaprojektować nie mając na czym bazować. Cóż, lubię wyzwania.

Elektronika

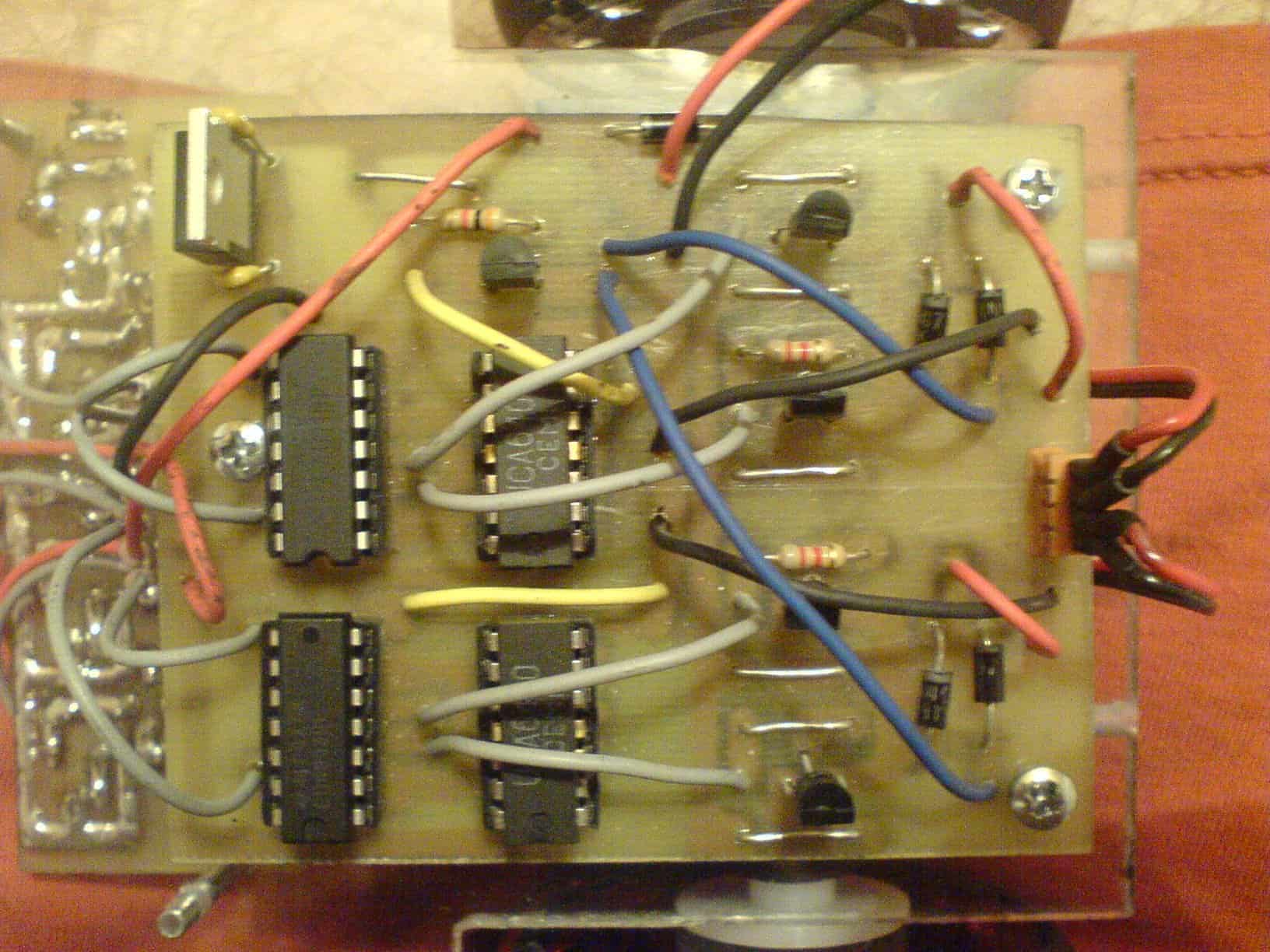

Czyli wisienka na torcie 😃 Jest to połączenie elektroniki analogowej z cyfrową, co ostatecznie skutkuje świetną symbiozą. Pozostały dwie zasady. Jak wykonać biegi? Pomysłów było wiele, od stopniowych zmian napięcia (stabilizator regulowany) do bardziej wymyślnych sposobów dzielenie napięcia, wzmacniacze operacyjne badanie różnych sygnałów, czyli cuda i wydziwianie. Pozostałem przy starych i zawsze potrzebnych bramkach. Co mi się pierwsze kojarzy z tym tematem? Tablice Karnaugha. Jest to świetna metoda która pozwala na zminimalizowanie odpowiedniej funkcji. Mamy 4 czujniki czyli 16 kombinacji. Muszą być biegi, więc wybrałem ostatecznie rozwiązanie: pełna moc, połowa i jej brak. No dobra, ale co jeśli wszystkie czujniki najadą na linię? Następna możliwość, więc niech LF się powoli toczy. Po rozrysowaniu tego dostałem kilka/kilkanaście różnych bramek, lecz ja posiadam tylko NAND, cóż trzeba przerabiać. Całość rozłożyła się na 4 scalaki, każdy po 4 bramki, czyli trochę ich jest. No dobra, ale jak to dokładnie działa? Jak zauważyłem czujnik (fototranzystor) nie widzi dokładnie poziomu logicznego 1 czy 0 ponieważ jest analogowy, ta wartość jest zmienna co może powodować przekłamania. Dysponując dwoma napięciami w układzie (przed i za stabilizatorem) na wejście bramki podaje napięcie dużo wyższe. No wszystko ładnie i pięknie, ale one się mogą uszkodzić. Fakt, wiem o tym, ale nie ma tu samej technologii TTL. Bramki które idą na pierwszy ogień, czyli przyjmują dane z czujników są CMOS czyli takie napięcie im nie groźne, a dokładniej to one lepiej pracują przy napięciu wyższym. Zamieniam analogowy sygnał z czujników na najzwyklejszą cyfrówkę. Mózg (płytka sterująca) bada jaki czujnik widzi linię i dostosowuje odpowiednią moc na serwomechanizmy. Kierunkowskazy to bardziej część ozdobna niż funkcjonalna chociaż nie do końca. Dzięki nim można zobaczyć co widzi robot, na którym „biegu” on aktualnie jedzie, i jak zachowuje się fototranzystor (z przymrużeniem oka).

Podsumowanie

Robot jeździ i działa, w sumie tak bym mógł zakończyć, ale wypadałoby coś jeszcze dodać. Zadowolony jestem z własnego małego sukcesu, ponieważ bez wiedzy z dziedziny robotyki, udało się stworzyć. Po wszystkich doświadczeniach, odkryłem masę popełnionych błędów konstrukcyjnych, no ale to można usprawiedliwić… nieeee, można było się bardziej przyłożyć i bez gadania 😃

Uważam, że ten projekt był świetnym wprowadzeniem i motywacją do dalszych działań.
