Sprawdzenie schematu: Atmega8, silniki, serwo


Mabog10

Pomocna odpowiedź

Przepraszam za brak wyczucia. Jakoś nie odniosłem wrażenia, że pytanie o pojawienie się stanu wysokiego jest retoryczne - a wręcz przeciwnie, że wyrażasz nim swoje zdziwienie.

Nad niczym nie czuwam. Czytam od czasu do czasu różne fora, czasem się się czegoś uczę a czasem sam próbuję w miarę wolnego czasu i swoich ograniczonych możliwości pomóc.

Blokowanie mostka sygnałem RST jest fajne ale nie rozwiązuje sytuacji, gdy źródłem RESETu są układy wewnątrz procesora, BOD lub watchdog na przykład. Oporniczki popodwieszane do plusa lub masy na wszystkich istotnych liniach to chyba jedyne rozsądne lekarstwo. No i w tym konkretnym rozwiązaniu nie mamy mostka..

"Smutne doświadczenia" dotyczą Twoich dość kontrowersyjnych opinii na temat wyboru częstotliwości przebiegów PWM stosowanych do sterowania silników DC oraz teorii tłumaczącej spadek momentu i wyższość 500Hz nad 50kHz jakimś tłumieniem wyższych harmonicznych w dawnym wątku o silnikach Pololu - jakoś tak trafiłem na niego kiedyś przypadkiem. Czytałem nie wierząc, że tak doświadczeni ludzie mogą pisać takie rzeczy. Jeżeli od tamtego czasu nie zmieniłeś poglądów "w tym temacie", to próbuję jakoś podświadomie znaleźć przyczynę tamtych niepowodzeń. No i myślałem, że to może jakaś dioda.. 🙂 Nie kwestionuję przy tym staranności badań Autora tamtego wątku lecz tylko zastanawiam się, gdzie tkwił błąd jego metody pomiarowej. Napracował się a wyniki były bez sensu - to chyba jasne.

OK, to jeśli uzgodniliśmy stanowiska "w temacie schematu" to może jakaś porada dla Autora? Ba wygląda na to, że ma zamiar wstawić Zenery na linie sterowania tranzystorów. Nie rozwiązuje to problemu bramek wiszących w powietrzu a poważnie (myślę, że conajmniej drugie tyle) obciąża pojemnościowo wyjścia portów procesora. Ich wydajność prądowa i tak nie wystarcza do poprawnego przełączania MOSFETów, więc po co jeszcze psuć to bardziej? No i sprawa diod równolegle do silników. Bez tego układ klucza PWM po prostu nie działa - mam nadzieję, że taki wniosek wynika wprost z mojego poprzedniego postu i jest teraz dla każdego (kto przez to przebrnął - sorry za dłużyzny) oczywisty.

Link do komentarza
Share on other sites

Co do retoryki, tego co istotne nie umieszczam w nawiasach i tak samo traktuję to u innych.

Mam też zwyczaj trzymać się klu i to nie ja, jeden tranzystor rozszerzyłem aż na mostki.

Na RST programowy nie wiele się poradzi, miałem na myśli sprzęgnięcie do mechanicznego key-a, spinanie RST z ENABLE ( jak na to pozwolą stany ) czy tp. Temat otwarty, do przedyskutowania.

Mógłbyś przybliżyć ( nie koniecznie tu, najszerzej wypowiedziałem się nt. PWM w bazowym artykule o mostkach H ) cóż to takiego "kontrowersyjnego" napisałem nt. PWM ? I NIGDY NIGDZIE nie użyłem zwrotu o tłumieniu jakichś wyższych częstotliwości czy tp, nie przypominam sobie bym porównywał 500Hz do 50kHz gdyż od dawna dobrze wiem, że PWM "kończy się" przy pojedynczych kHz, najwyraźniej przypisujesz mi cudze wypowiedzi.

PS. Przeczytałem ten "kompromitujący mnie" tekst i przyznam, że miałem problemik. Wątek ukierunkowuje zdanie "inaczej w mostkach" ale dalej odwołałem się do "tu" czyli jednego MOS-a. Opis był niejednoznaczny, nie usunąłem go tylko poprawiłem.

Link do komentarza
Share on other sites

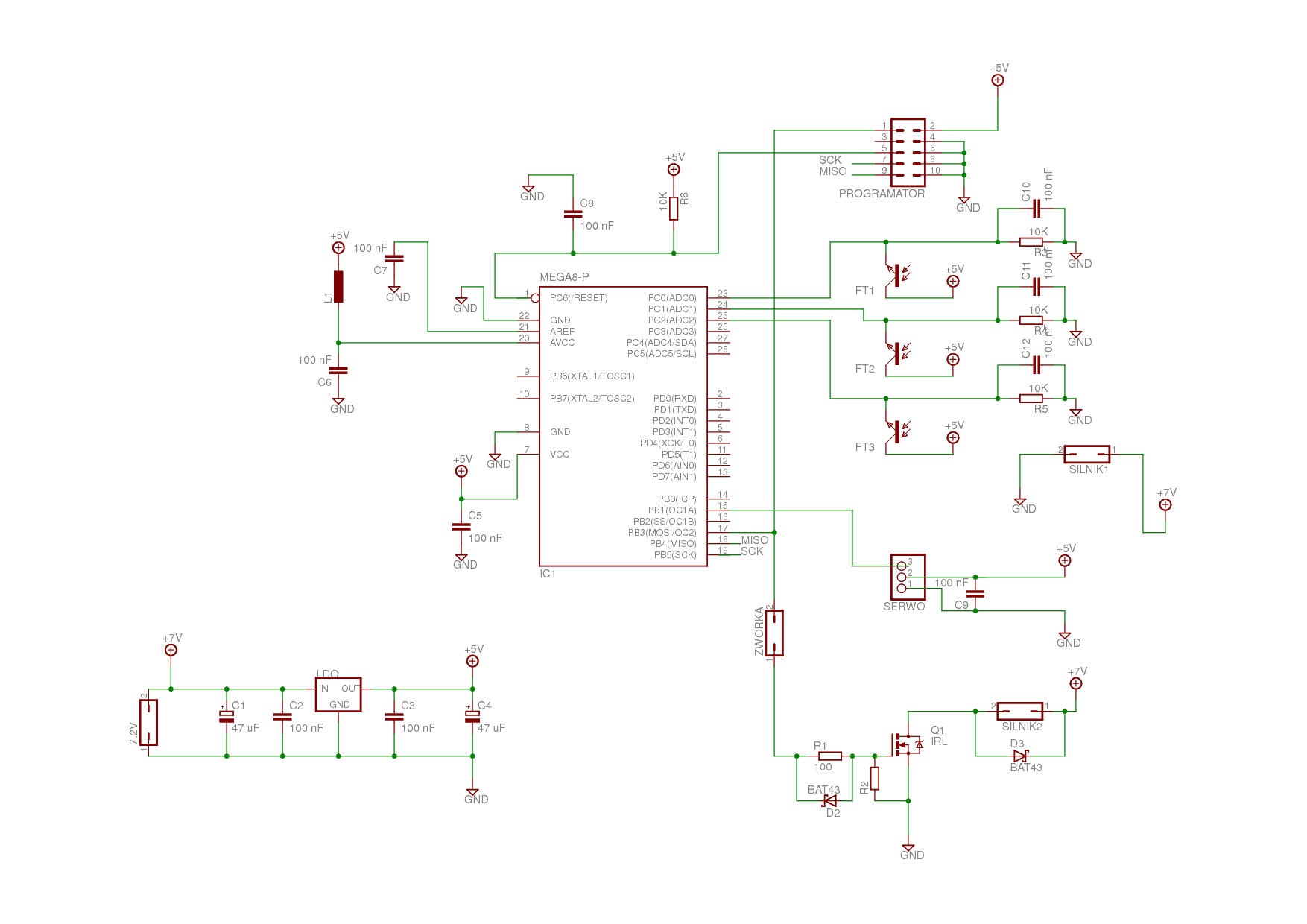

Zamieszczam schemat po uwzględnieniu porad marek1707

Jeszcze mam pytanie, jak dobrać wartość tego rezystora do masy bramki?

marek1707 masz dużą wiedzę, nie wszystko co piszesz od razu do mnie trafia, ale na pewno masz rację i warto słuchać Twoich porad.

P.S. Jak widać na schemacie odłączyłem jeden z silników od uc, ponieważ jest to silnik pompujący powietrze pod pojazd i on musi chodzić non stop (będzie załączany ręcznie)

Link do komentarza
Share on other sites
