Minisumo Haker2- worklog

Pomocna odpowiedź

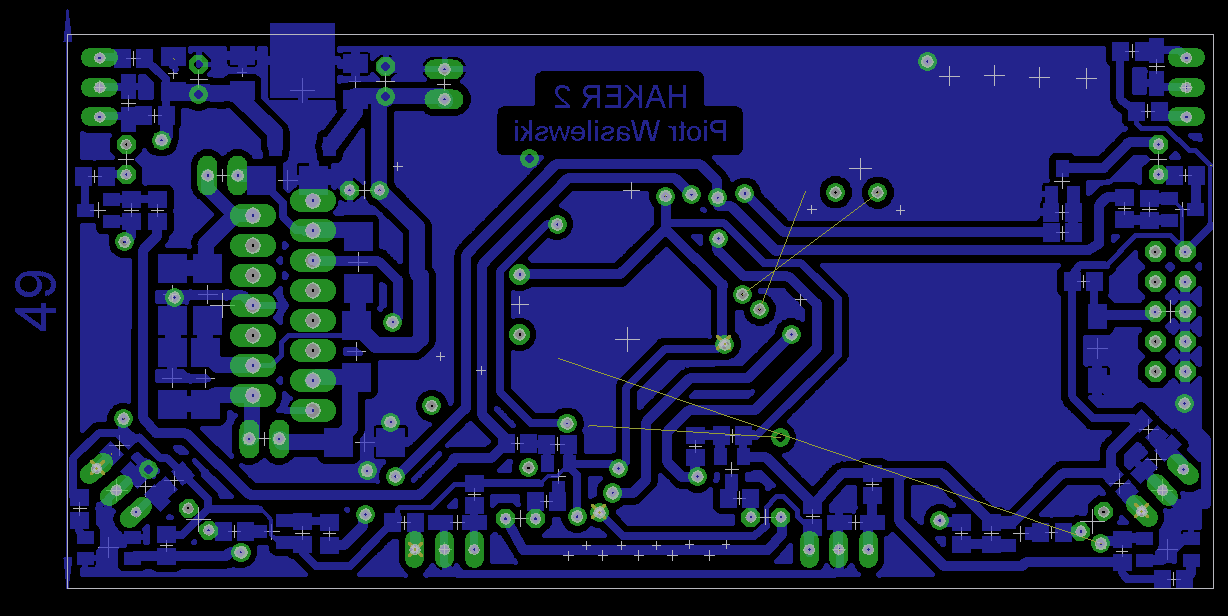

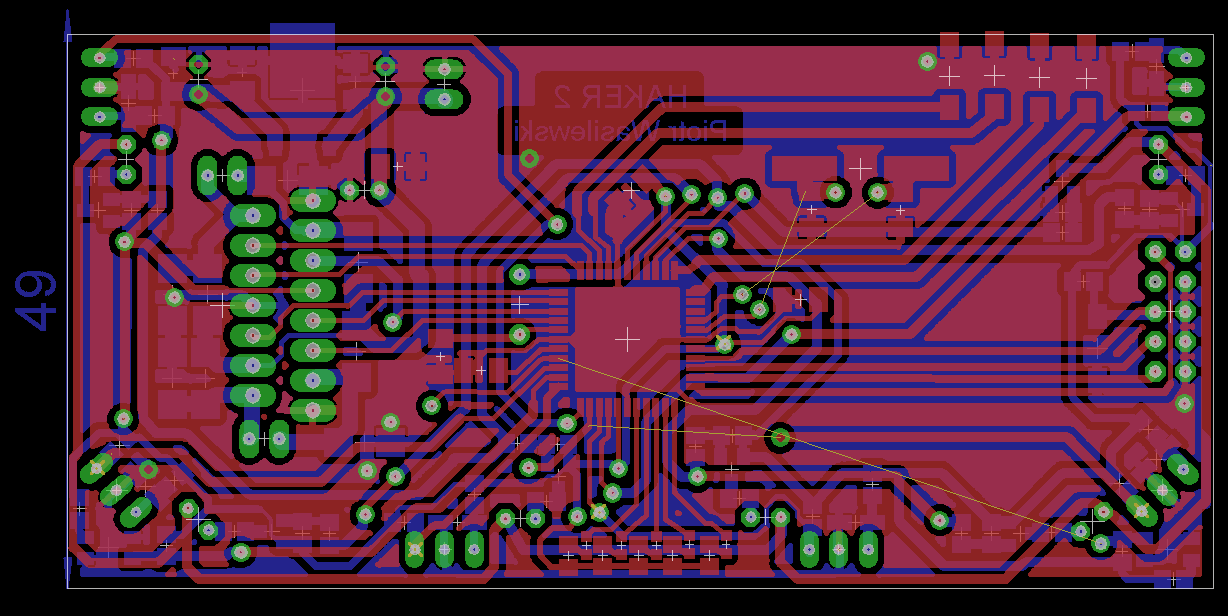

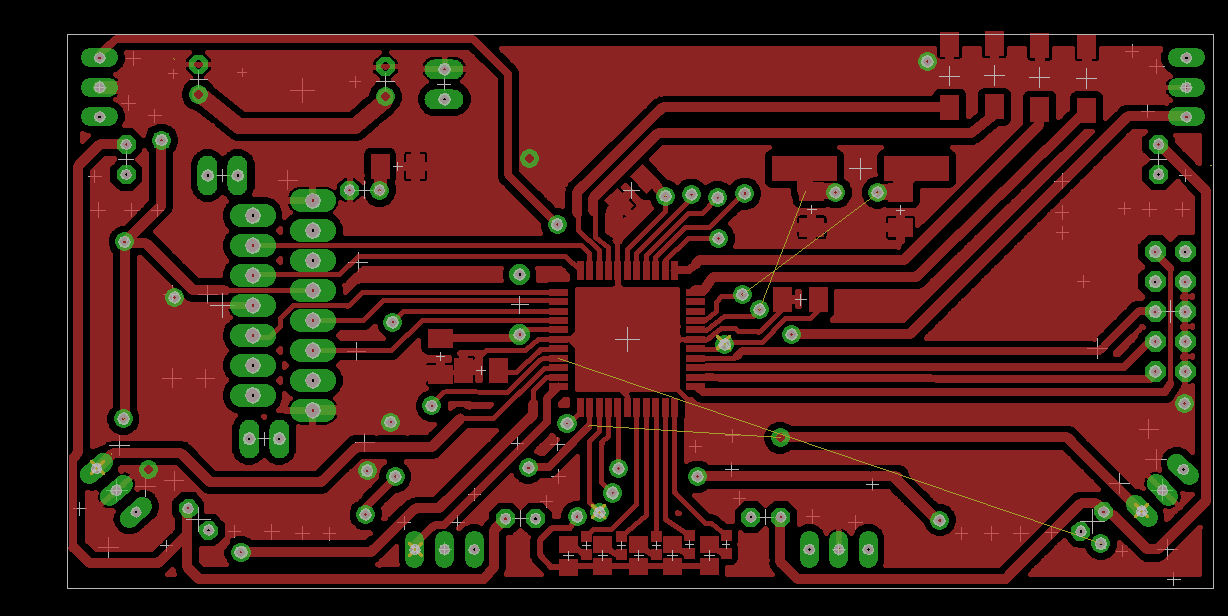

Zrobiłem nową płytkę - stara jest jak najbardziej ok, ale z tą mam zamiar pojechać na zawody i chce by była dość dopracowana. Uklad napędowy wystarczy odlutować od płyty głównej, więc z nim nie będzie problemu. Proszę tylko o jakieś wskazówki co mógłbym zmienić w schemacie/ płytce. PWM'a raczej nie będę używał, a poza tym mam zajęte timery diodami - wiem że jednego nie używam, ale jeśli się nie mylę potrzebuję dwóch. Schemat jest identyczny dodałem chyba tylko dwa ceramiki na we/ wy .

Zwarcia już sprawdziłem DRC'kiem.

Udostępnij ten post


Link to post
Share on other sites

1. Na dole masz dość mocno upchane led'y z rezystorami (?) - narobisz tam zwarć.

2. Druga ścieżka od góry przechodząca między padami mostka jest z jednym z nich zwarta.

3. Ścieżki idące od uC (w miarę możliwości) daj grubości 0,5mm - idealnie pasują na szerokość pada.

4. Masz kilka ścieżek pod dziwnymi kątami - np. dwie na dole od led'ów (?)

Udostępnij ten post


Link to post
Share on other sites

1. Ledy nie wyglądały na tak bardzo upchane w eaglu- poprawię, dzięki

2. jest zwarta, ale jak pisałem wcześniej w tym temacie lekko poddrapuję pady mostka tam gdzie ścieżki mają za ciasno 😉

3. to też postaram się poprawić, ale zazwyczaj biore pod uwagę zasadę im grubsza scieżka tym lepiej.

4. to mi nie przeszkadza.

Udostępnij ten post


Link to post
Share on other sites

Nie bardzo chce mi się je zmniejszać, ponieważ już raz je zwiększałem, a pozatym większe pady po długim podgrzaniu wolniej odpadną od płytki.

Udostępnij ten post


Link to post
Share on other sites

Nie masz połączonych niektorych ścieżek

Udostępnij ten post


Link to post
Share on other sites

Chodzi Ci o te krzyżyki... ?

Dodałem na you tuba pierwszy filmik z Hakerem 2 - test czujników linii. Na filmiku niestety jest goły 😉 bo nie skończyłem obudowy.

Może nie jest on najszybszy, najładniejszy, ale mi się podoba 😉 .

Udostępnij ten post


Link to post
Share on other sites

Nie wiem po co chcesz robić drugą płytkę - ta jest w porzadku, skróciłbym tylko te kable bo zbierasz nimi mnóstwo zakłoceń.

Chodzi mi o żólte ścieżki.Pisałem ci kiedyś jak sprawdzić czy masz wszystko połączone.

Udostępnij ten post


Link to post
Share on other sites

Oj nie widziałeś jej od dołu 😋 Poza tym ja jakoś lubię mieć poczucie że wszystko mam ładnie zrobione i w każdej chwili mogę z łatwością wykryć błąd a nie grzebać się w kablach. A przecież są WAKACJE - mam dużo wolnego czasu (w końcu) i chcę go jak najwydajniej wykorzystać 😉

A z tymi żółtymi ścieżkami to nie widzę powodu zmartwień - i tak po wydrukowaniu mamy ścieżki połączone - według mnie to narzędzie jest kompletnie nie potrzebne, poniewż np. Ja zawsze sprawdzam czy ścieżki stykają się na przelotce. A mimo ich stykania trzeba specjalnie kombinować by program nam nie zrobił strasznego krzyżyka 😉 Gdybym chciał ich nie mieć musiałbym prowadzić ścieżki w jednym kierunku, co nie zawsze jezt łatwe.

[ Dodano: 21-07-2012, 08:06 ]

Postanowiłem zmianę silników na szybsze i kompletnie nie wiem jakie wybrać - graupnery trochę drogie bo 3 dychy za silnik dc to niemało, szukam silnika do 15 zł sztuka. Macie jakieś propozycje ? Njlepiej by był możliwie najmniejszy ( bez przesady oczywiście - nie takie jak do pololków 😉 ). Sam będę szukał i pytał się o Wasze zdanie.

Udostępnij ten post


Link to post
Share on other sites

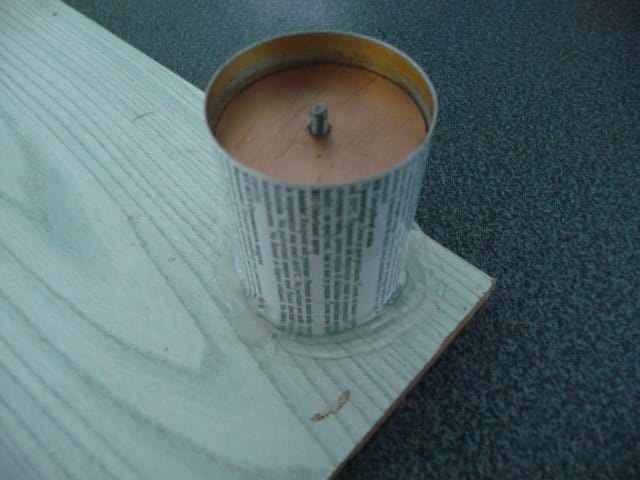

Budowa Hakera2 powoli się kończy, czekam tylko na silikon, nowa płytka polutowana, złożona mechaniczne (robot jeździ) i jest o wiele ładniejsza od poprzedniczki. Przedstawiam zdjęcia formy wykonanej z odświeżacza do powietrza (takiego małego):

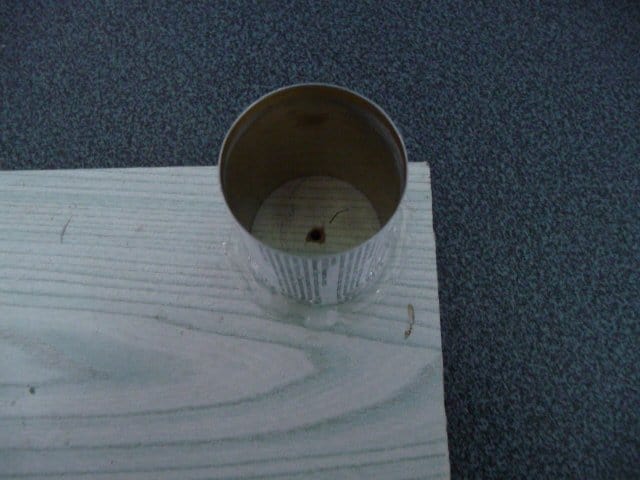

Forma:

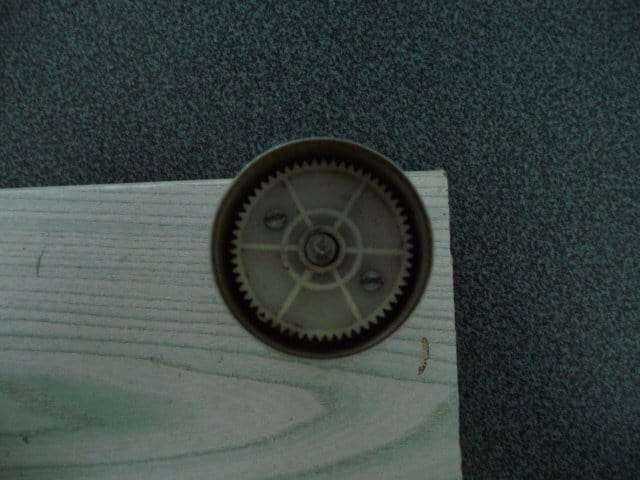

Forma z felgą:

Forma z felgą i krążkiem centrującym w którym jeszcze wywiercę otwory by silikon miał dostęp do powietrza:

Udostępnij ten post


Link to post
Share on other sites

Wydaje mi się, że zębatka jest krzywo osadzona w formia, ale to może tylko złudzenie .

Udostępnij ten post


Link to post
Share on other sites

Po to właśnie zrobiłem krążek centrujący 😉

[ Dodano: 06-08-2012, 11:46 ]

Silikon przed chwilą do mnie dotarł, niedługo zaczynam odlewanie 😉

Udostępnij ten post


Link to post
Share on other sites

Przepraszam za post pod postem

Właśnie wróciłem po kolejnym 18-dniowych wyjazdem, oponki odlane- część mechamiczna gotowa zostało tylko dokończyć pług. I zdecydowałem że program Hakera2 napiszę w C, ponieważ po przeczytaniu książki M.Kardasia zobaczyłame jaka ma on wielką przewagę nad Bascomem. No i w czasie wyjazdu nie chcąc tracić czasu zaprojektowałem wszystkie "moduły" z płytki atb i napisałem programy do sprawdzenia czujników linii i odległości, jako że jestem poczatkujący w C proszą o sprawdzenie co może być nie tak w tym proramie :


#include <avr/io.h>
#include <util/delay.h>

#define czujnik (1<<PA1)


int main (void){

DDRB=0xff;
PORTB = 0xff;

DDRA&=~czujnik;
                   PORTA|= czujnik;

DDRD=0xFF;


TCCR1A|=(1<<COM1A0);
TCCR1B|=(1<<WGM13)|(1<<WGM12)|(1<<CS10);

ICR1=13;

while(1){

	PORTD|=(1<<PD4);
		_delay_ms(1);

		if (czujnik==0) PORTB=0x00;
		if (czujnik==1) PORTB=0xff;

       PORTD&=~(1<<PD4);
	    _delay_ms(1);

}

}

Diody się świecą ( co nie znaczy niestety że nadają 36Khz 😉 ) ale Tsop kompletnie nie reaguje - nawet na sygnał z pilota na który reaguje przy działającym programie z bascoma. Środowisko to Eclipse.

Z góry dzięki za pomoc !

PS czy istnieje jakiś przycisk dzięki któremu mogę odświeżyć poprzedni post - mam już dosyć dodawania postów pod sobą, za co przepraszam.

Udostępnij ten post


Link to post
Share on other sites

Zamiast DDRx = daj DDRx |=

Udostępnij ten post


Link to post
Share on other sites

PS czy istnieje jakiś przycisk dzięki któremu mogę odświeżyć poprzedni post - mam już dosyć dodawania postów pod sobą, za co przepraszam.

Kopiujesz stary post, usuwasz go, po czym piszesz nowy post, wklejając zawartość poprzedniego i dopisując nowe informacje 😃
