[minisumo] Quak


Pomocna odpowiedź

Sam wykonujesz, czy też będzie to płytka dwuwarstwowa zamawiana?

Popatrz na płytkę to zobaczysz, że w kilku miejscach (np. tuż poniżej procka) pad przelotki albo dotyka albo jest niebezpiecznie blisko innej ścieżki. Od sprawdzenia takich rzeczy masz DRC i ERC, na 100% tego nei sprawdzałeś, bo zauważyłbyś błędy.

Część ścieżek poprowadziłeś krzywo - stosuje się tylko kąty 45* i 90* oraz ew. zaokrąglenia. Wiele ścieżek mogłoby też być grubszych - masz na to miejsce!

Link do komentarza
Share on other sites

Wiem, że ścieżki mają być grubsze tylko nie wiem jak bardzo. Dzięki za podpowiedź z przelotkami.

[ Dodano: 18-04-2013, 08:47 ]

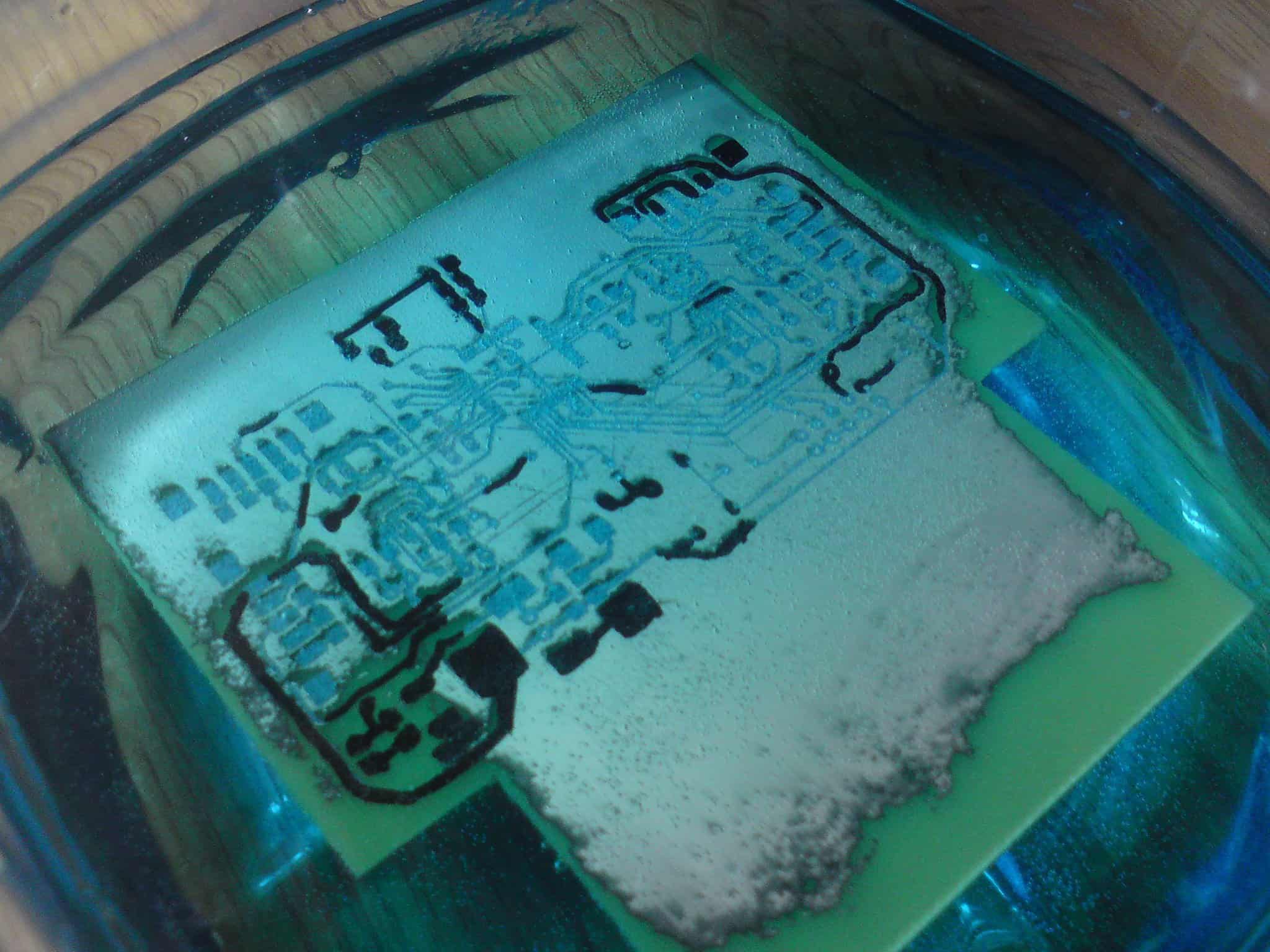

Może uda się dziś wytrawić płytkę i pocynować. Wiecie może gdzie w Poznaniu będą rezystory i kondensatory smd 1206?

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Prawy górny Sharp: popraw, bo przy wytrawianiu będzie zwora. W ogóle w miarę możliwości wszystkie 3 powinny mieć identyczny routing odpowiadających sobie ścieżek.

Masz dużo krzywych ścieżek.

Masz dużo ścieżek, które bez problemu mogłyby (i powinny) być grubsze.

Płytka może być węższa - przesuń prawą część bardziej do środka.

Dlaczego stabilizator na oddzielnej płytce?

Dodaj otwory montażowe, potem będziesz Ci ich brakować.

Zastanów się nad wylewką masy.

Link do komentarza
Share on other sites

Stabilizator osobno bo zapomniałem o nim jak rysowałem pcb i nie chce już tego tak przerabiać.Co z prawym Sharpem? W sensie, że ścieżka między padami? Które ścieżki? I jak grube?
