Elektronika do robota minisumo


majsterkowicz0

Pomocna odpowiedź

Witam.

Planuję budowę robota minisumo wg tego projektu: http://roboty.utp.edu.pl/index.php?option=com_content&task=view&id=23&Itemid=75 .

Chcę również wykorzystać przerobione serwa.

Proszę o pomoc w doborze elektroniki sterującej. Może być na Arduino, lub układ do zbudowania (ale w tym przypadku nie ukrywam, że przydałyby się rysunki płytek PCB i bez montażu SMD).

Dodam, iż będzie to mój pierwszy robot.

Bardzo proszę o pomoc.

Pozdrawiam.

Link do komentarza
Share on other sites

Na pierwszego robota nie polecam minisumo, najlepiej zacząć od światłoluba, lub jakiegoś linefollowera na l293d, ale do niczego nie zmuszam- możesz zacząć od minisumo, tylko pamiętaj że nieźle trzeba się napracować. Płytkę sterująca możesz zrobić sam - zawsze to jakieś doświadczenie na przyszłość.

Link do komentarza
Share on other sites

Jednak zdecydowałem się na minisumo, chociaż wiem, że trzeba się nad nim napracować.

Mam trochę doświadczenia w elektronice.

Chciałbym zbudować układ, ale nie jestem jeszcze w stanie go zaprojektować. Tak jak mówiłem, zależy mi na projekcie, gdzie udostępniony jest obraz płytki PCB oraz oprogramowanie.

Link do komentarza
Share on other sites

Żadna frajda z budowy jak skorzystasz z gotowego projektu. Ale jak już musisz to wejdź w artykuły dla początkujących tam jest łaptologicznie opisane jak takiego zbudować, podane schematy i kod. Ale idąc na łatwiznę niczego się nie nauczysz.

Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

Jak chcesz zrobić robota to wypadałoby samemu zaprojektować elektronikę. Poradników masz pełno na forum, łatwiej rozeznać się na PCB, schemaci jeżeli zrobisz je samemu i przy okazji czegoś się uczysz.

Program możesz napisać w BASCOM albo w C.

https://www.forbot.pl/forum/topics20/kurs-cadsoft-eagle-czesc-1-schematy-vt6210.htm?utm_source=forbot&utm_medium=link_spis_art&utm_content=art_6210&utm_campaign=spis_art

Tu masz praktycznie gotowego minisumo:

https://www.forbot.pl/forum/topics20/dla-poczatkujacych-jak-zbudowac-robota-minisumo-vt7541.htm?utm_source=forbot&utm_medium=link_spis_art&utm_content=art_7541&utm_campaign=spis_art

Link do komentarza
Share on other sites

Dziękuję za propozycje.

Co do podanego przez ps19 linku dotyczącego gotowego kursu budowy minisumo, to przeraża mnie w nim lutowanie SMD.

Co do budowy własnego robota.

Oczywiście, chciałbym zbudować własny układ od początku do końca, ale nie wiem czy podołam temu zadaniu.

Wszystkie układy, które do tej pory wykonywałem, były jedynie odwzorowaniem projektów innych, którzy udostępniali program i obrazy płytek.

Przejrzałem ten kurs Eagle. Myślę, że powolutku bym sobie poradził z wykonaniem schematu i płytki, jednak nie wiem, co dokładnie wykorzystać (jaki uC, jakie kondensatory i gdzie, itp.).

Przeraża mnie również nieco programowanie. Do tej pory pisałem jedynie proste programy na Arduino, a to jednak zupełnie co innego... A jak wiadomo w minisumo też liczy się strategia, która jest zawarta właśnie w programie.

Pytanie: na podstawie tych faktów, czy warto podjąć się budowy minisumo od zera (z moim doświadczeniem) czy jednak lepiej odwzorować inny projekt?

Pozdrawiam.

Link do komentarza
Share on other sites

ale nie wiem czy podołam temu zadaniu.

Nie spróbujesz, to się nie dowiesz. Nigdy niczego nie zakładaj z góry. Szczególnie, gdy są to negatywne rzeczy.

to przeraża mnie w nim lutowanie SMD

Jednego człowieka przerażało wejście na Mount Everest, no i nie wszedł.

Drugiego przerażało wejście na Mount Everest, ale wszedł.

O tym pierwszym nikt nie wie, drugi zapisał się na kartach historii.

Wymyślone na poczekaniu, ale w przybliżony sposób pokazuje, jak bardzo strach powstrzymuje nas przed realizowaniem planów, marzeń.

Link do komentarza
Share on other sites

No dobrze, chętnie spróbuję zbudować swojego minisumo, ale nie wiem, czy tylko nie wyrzucę pieniędzy w błoto, a robot i tak nie ruszy... Ale jestem optymistą, więc raczej tak nie będzie 😉

Z tym że nie wiem od czego zacząć, co muszę dodać na schemacie, z czym połączyć... Liczę, że z pomocą tego najlepszego jak dla mnie forum podołam temu zadaniu 🙂

[ Dodano: 03-02-2013, 22:00 ]

OK, więc zaczynam projektowanie 🙂

Na uC wybrałem Atmega8. Wystarczy?

Lepiej użyć silników Pololu z przekładnią czy przerobione serwa?

Jakie najlepiej wykorzystać czujniki?

Link do komentarza
Share on other sites

Zależy co rozumiesz przez "lepiej". Lepiej użyć serw bo są tańsze, lepiej pololkow bo mają lepsze osiągi.

Atmega8 na pewno wystarczy. Obecnie najlepsze czujniki to Sharpy cyfrowe - banalne w obsłudze, krótki czas reakcji ale drogie.

Link do komentarza
Share on other sites

OK, zdecydowałem się na serwa.

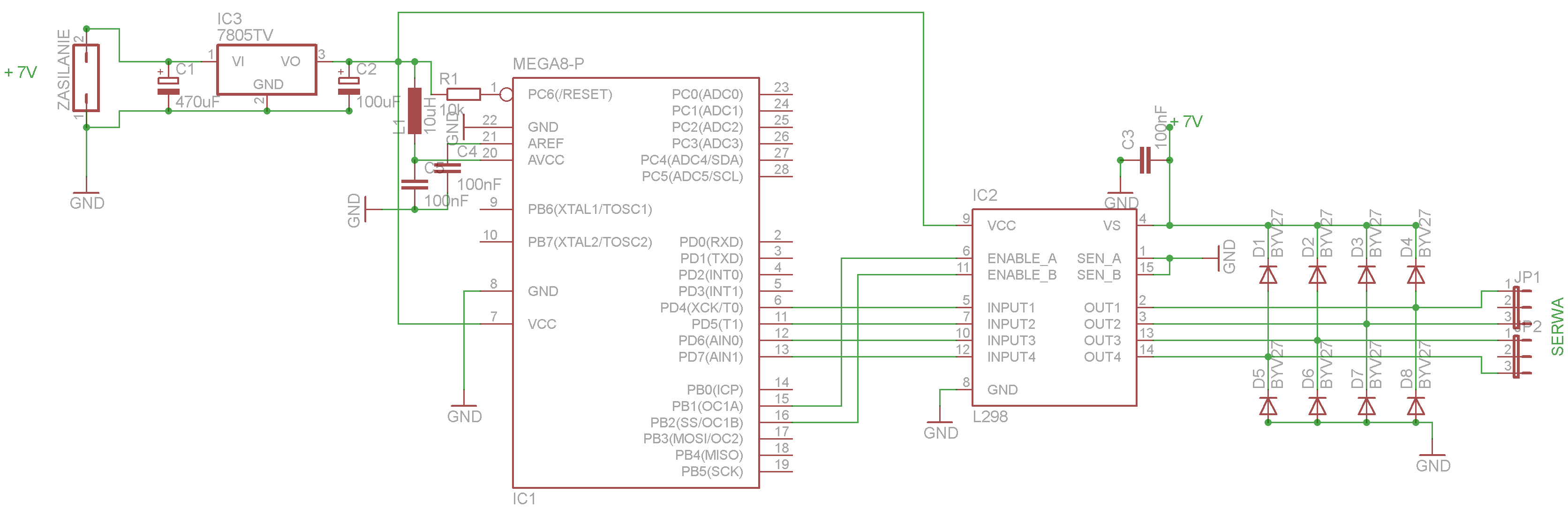

Na razie stworzyłem coś takiego:

Proszę o opinie, czy jest OK.

Na czujnik odległości wybrałem ten: http://botland.com.pl/cyfrowe/247-sharp-40cm-gp2y0d340k-dalmierz-cyfrowy.html . Może być? Ile sztuk dać najlepiej?

Na czujnik linii nada się QRD-1114? I tak samo: ile sztuk?

Gdzie wpiąć te czujniki?

Pozdrawiam.

Link do komentarza
Share on other sites

Czujnik odległości może być, ma go dużo robotów.

QRD-1114 nada się.

Co do ilości to zależy. Jeśli robot ma być nastawiony na atak jedną stroną to czujników odległości dałbym co najmniej 4 i 2 czujniki lini, jeśli miałby atakować 2 stronami, to ilość czujników się zwiększa. Chodzi o to, aby ograniczyć martwe pole widzenia do minimum.

Schemat wygląda ok.

Link do komentarza
Share on other sites

OK, dzięki za podpowiedź.

A jak i gdzie podpiąć te czujniki?

Planuję tak jak mówisz: 4 czujniki odległości i 2 linii.

Jak umiejscowić te czujniki? Wszystkie z przodu?

[ Dodano: 04-02-2013, 22:07 ]

Już wybrałem i połączyłem co nieco.

Na czujnik linii wybrałem CNY70.

Jeszcze pytanie: do których wyjść podłączać wyjście VO (3 pin) z czujnika odległości GP2Y0D340K ?

Chyba tylko to zostało mi do podłączenia na schemacie.

Link do komentarza
Share on other sites

Jak umiejscowić te czujniki? Wszystkie z przodu?

Jeśli dałbyś wszystkie 4 z przodu to robot przeciwnika nie przemknie się przed Twoim robotem od frontu niezauważony, ale co z tego, skoro Twój nie widzi nic po bokach. Jak napisałem wcześniej, chodzi o to aby ograniczyć martwe pole widzenia do minimum.

Czujniki lini najlepiej dać jak najbliżej skrajnych punktów robota - by jak najszybciej wykrył linię.

Link do komentarza
Share on other sites
